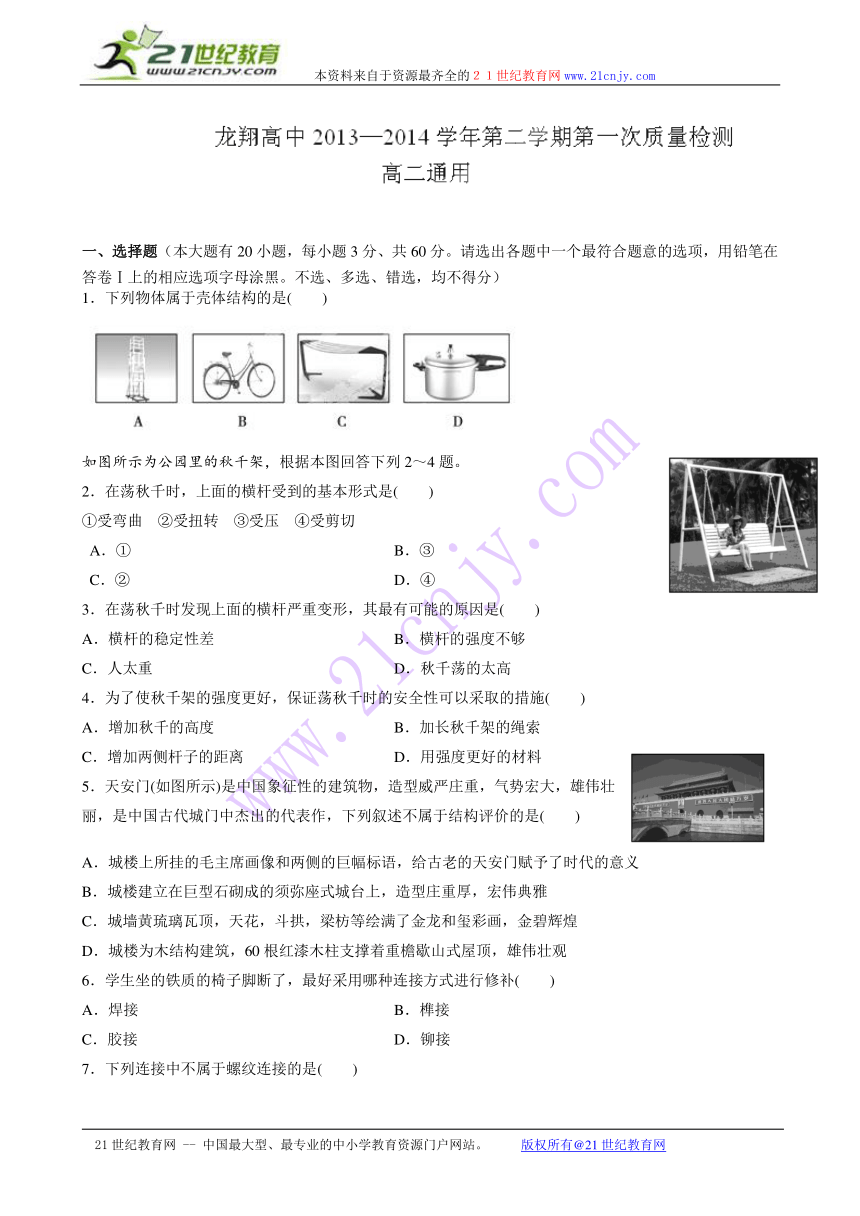

一、选择题（本大题有20小题，每小题3分 ( http: / / www.21cnjy.com )、共60分。请选出各题中一个最符合题意的选项，用铅笔在答卷Ⅰ上的相应选项字母涂黑。不选、多选、错选，均不得分） www.21-cn-jy.com
1．下列物体属于壳体结构的是(　　)
( http: / / www.21cnjy.com )
如图所示为公园里的秋千架，根据本图回答下列2～4题。
2．在荡秋千时，上面的横杆受到的基本形式是(　　)
①受弯曲　②受扭转　③受压　④受剪切
A．① B．③
C．② D．④
3．在荡秋千时发现上面的横杆严重变形，其最有可能的原因是(　　)
A．横杆的稳定性差 B．横杆的强度不够
C．人太重 D．秋千荡的太高
4．为了使秋千架的强度更好，保证荡秋千时的安全性可以采取的措施(　　)
A．增加秋千的高度 B．加长秋千架的绳索
C．增加两侧杆子的距离 D．用强度更好的材料
5．天安门(如图所示)是中国象征性的建筑物 ( http: / / www.21cnjy.com )，造型威严庄重，气势宏大，雄伟壮丽，是中国古代城门中杰出的代表作，下列叙述不属于结构评价的是(　　)【版权所有：21教育】
A．城楼上所挂的毛主席画像和两侧的巨幅标语，给古老的天安门赋予了时代的意义
B．城楼建立在巨型石砌成的须弥座式城台上，造型庄重厚，宏伟典雅
C．城墙黄琉璃瓦顶，天花，斗拱，梁枋等绘满了金龙和玺彩画，金碧辉煌
D．城楼为木结构建筑，60根红漆木柱支撑着重檐歇山式屋顶，雄伟壮观
6．学生坐的铁质的椅子脚断了，最好采用哪种连接方式进行修补(　　)
A．焊接 B．榫接
C．胶接 D．铆接

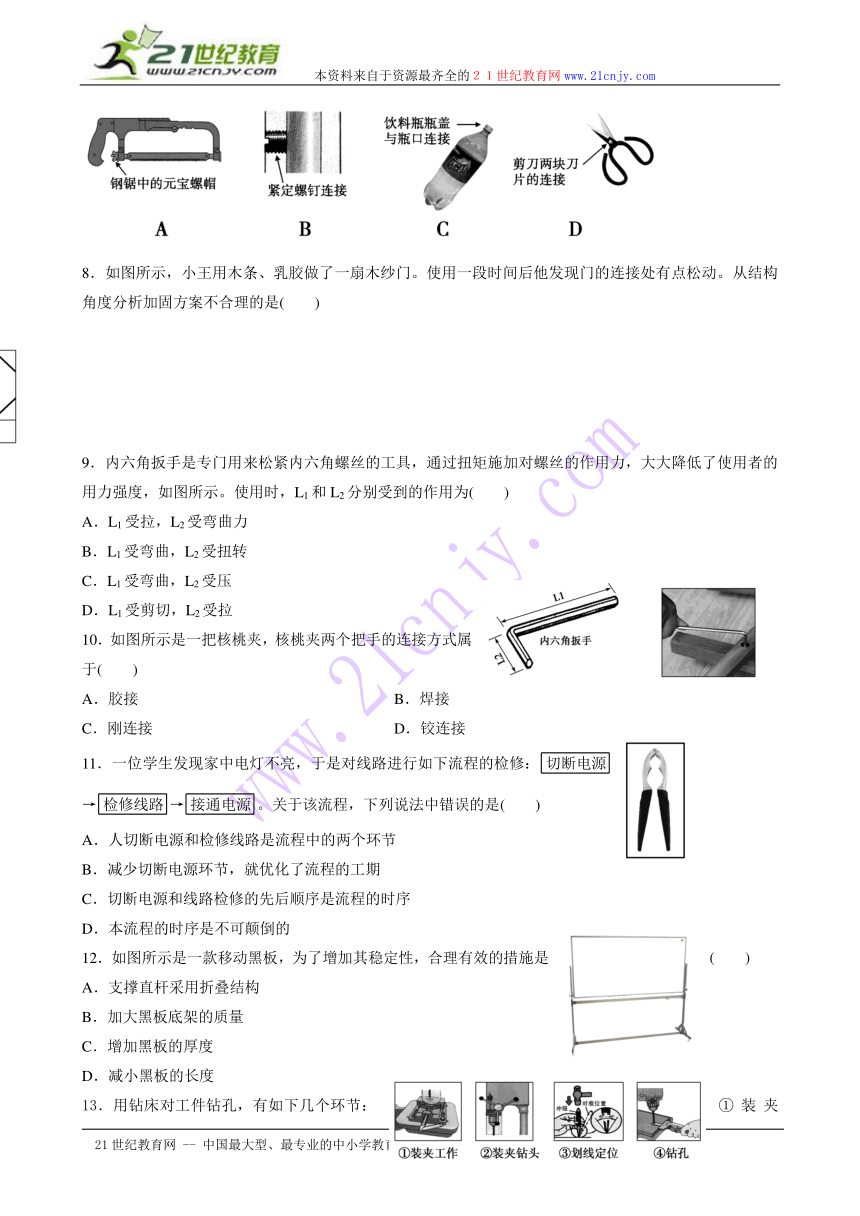

7．下列连接中不属于螺纹连接的是(　　)
8．如图所示，小王用木条、乳胶做了一扇木纱门。使用一段时间后他发现门的连接处有点松动。从结构角度分析加固方案不合理的是(　　)21cnjy.com
　　
9．内六角扳手是专门用来松紧内六角螺丝的工 ( http: / / www.21cnjy.com )具，通过扭矩施加对螺丝的作用力，大大降低了使用者的用力强度，如图所示。使用时，L1和L2分别受到的作用为(　　)21·世纪*教育网
A．L1受拉，L2受弯曲力
B．L1受弯曲，L2受扭转
C．L1受弯曲，L2受压
D．L1受剪切，L2受拉
10．如图所示是一把核桃夹，核桃夹两个把手的连接方式属于(　　)
A．胶接 B．焊接
C．刚连接 D．铰连接
11．一位学生发现家中电灯不亮，于是对线路进行如下流程的检修：→→。关于该流程，下列说法中错误的是(　　)21教育名师原创作品
A．人切断电源和检修线路是流程中的两个环节
B．减少切断电源环节，就优化了流程的工期
C．切断电源和线路检修的先后顺序是流程的时序
D．本流程的时序是不可颠倒的
12．如图所示是一款移动黑板，为了增加其稳定性，合理有效的措施是 (　　)
A．支撑直杆采用折叠结构
B．加大黑板底架的质量
C．增加黑板的厚度
D．减小黑板的长度
13．用钻床对工件钻孔，有如下几个环节：①装夹工件；②装夹钻头；③划线定位；④钻孔。其正确的操作步骤是(　　)
A．①②③④ B．③①②④
C．②①③④ D．①③②④
14．小华同学要将一只毛巾 ( http: / / www.21cnjy.com )架安装在墙壁上，以下是他安装流程中的几个环节①装入衣架　②装入膨胀螺丝　③固定底座　④钻孔　⑤固定衣架 其正确的操作流程是(　　)2·1·c·n·j·y
A．②④③①⑤ B．④②③①⑤
C．②③④①⑤ D．③②④①⑤
15．2008年5月12日14点28分 ( http: / / www.21cnjy.com )在我国四川省汶川地区发生了特大级的地震灾害导致大量的建筑物倒塌，根据结构的强度来分析，影响结强度的因素有(　　)www-2-1-cnjy-com
A．结构的体积
B．结构的材料和体积
C．结构的材料、结构的形状和结构的连接方式
D．结构的材料和结构的重心高低以及结构的体积
在通用技术操作室中，某同学要将图甲所示的方钢加工成图乙所示的工件。请回答第16～17题。
　　　　　
第16～17题图甲　　　　　　　　第16～17题图乙　
16．合理的加工流程是(　　)
A.→→→ B.→→→
C.→→→ D.→→→
17．如果要提高该工件的硬度，合理的工艺是(　　)
A．电镀 B．淬火
C．锻打 D．锉削
18．在制作小板凳时，要把一根长木条加工成四只凳脚。下列加工方法和加工顺序，相对比较合理的是(　　)
A．①划线后将木条锯成四段②刨凳脚的四个侧面③划线后凿方孔、锯榫头
B．①刨凳脚的四个侧面②划线后将木条锯成四段③划线后凿方孔、锯榫头
C．①划线后将木条锯成四段②划线后凿方孔、锯榫头③刨凳脚的四个侧面
D．①划线后凿方孔、锯榫头②刨凳脚的四个侧面③划线后将木条锯成四段
19．利用150×30×30的小木条加工成如图所示的木制工件，需要用到的加工方法是(　　)
A．划线、锯割、钻孔、刨削 B．划线、锯割、凿削、锉削(打磨)
C．划线、凿削、锉削(打磨)、冲眼 D．划线、锯割、刨削、冲眼
20．用?10×80mm的圆钢加工成一端为方头，螺纹长度为60mm的螺杆(如图所示)，合理的加工流程是(　　)2-1-c-n-j-y
A．划线→锉削→倒角→套丝
B．划线→套丝→锉削→倒角
C．划线→套丝→倒角→锉削
D．划线→倒角→套丝→锉削
试 卷 II
2、是非判断题（共6小题，每小题2分，共12分。对的填T,错的填F）
21.结构的重心低，稳定性就一定好。（ ）
22.流程的优化应根据流程的内在机理和条件对时序进行调整，但不一定减少环节。（ ）
23.结构构件之间的连接仅有刚连接和铰链接两种。（ ）
24.刚连接一定不能移动，也不能转动。（ ）
25.采用铆连接的金属结构，都是先在连接部分钻通孔。（ ）
26.流程的优化就是使流程的成本降低。（ ）
三、综合应用题（本大题共5小题，第27题4分，第28题7分，第29题3分,第30题6分，第31题8分）【来源：21·世纪·教育·网】
27.如图所示是一款家用晒衣支架，在通用 ( http: / / www.21cnjy.com )技术课上同学们从多个角度对其进行了评价。老师归纳如下：①采用铰连接，可折叠；②展开后移动不方便；③底部支撑面小，稳定性差；④造型设计有创意；⑤采用高强度不锈钢材料；⑥能晾晒多种物品；⑦使用安全。主要从结构的角度进行评价的是：__________、__________、__________、__________。（填写序号）　　21*cnjy*com
28．如图所示是某校学生设计制作的木质花盆架。现要求测试该花盆架的强度，提供不同质量的重物，请设计试验方案，并回答问题。21世纪教育网版权所有
(1)进行花盆架的强度试验，在给出的示意图上表示试验方法，必要时用文字说明。
　　　　　　　　　　　　　　　　　　
　　　　　　
(2)如果要提高花盆架的强度，可以采取的 ( http: / / www.21cnjy.com )措施是：________、________(①增加支撑脚的截面积；②增大支撑脚之间的距离；③降低花盆架的高度；④选用高强度的材料。从中选择两项，将序号填入空格处)。21·cn·jy·com
29．如图所示的篮球架，仅考虑自重的情况下，从结构受力分析
立柱受________力，拉杆受________力，横梁受________力，
30．如图所示，是挂吊扇用的吊钩安装在预制梁 ( http: / / www.21cnjy.com )上的示意图。架子通过金属膨胀螺栓安装在预制梁上，挂钩上带有螺纹，通过底螺母、弹簧垫圈和螺母夹装在架底。把全部零件安装到预制梁上，需要以下环节：①在钩子上安装底螺母；②安装弹簧垫圈；③用螺母固定住钩子；④让钩子穿过架底；⑤在预制梁上钻孔；⑥安放膨胀螺栓及架子，最后拧紧螺母。【来源：21cnj*y.co*m】
请分析吊扇挂钩的装配结构和工艺，回答以下问题：
(1)合理的安装流程为：① ( http: / / www.21cnjy.com )→________→________→________→⑤→________。(在“________”处填写装配环节的序号)。
(2)钩子要求具有较高的强度，宜选用的材料是：________(在①铜；②钢；③铝中选择一种，将序号填写在“________”处)。21*cnjy*com
31．某同学设计的儿童跷跷板结构草图如图所示。
（1）该跷跷板设计存在安全缺陷，请你提出至少两处改进，在给定的结构草图中画出你的设计方案，必要时用文字说明。
（2）支撑座与跷跷板配件中用来安装中轴的孔应该是___▲___（填光孔或螺纹孔）。
2013级高二第二学期通用技术答案
一、单项选择题（共30小题，每题2分，共60分）
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案 D A B D A A D B B D B B
题号 13 14 15 16 17 18 19 20
答案 B B C D B B B A
二、是非判断题
21.（ F ）， 22.（ T ）， 23.（ F ）， 24.（ T ），
25.（ T ）， 26.（ F ）
三、综合应用题（本大题共5小题，第27题4分，第28题7分，第29题3分,第30题6分，第31题8分）21教育网
27.___1_______、_______3___、____4______、___5_______。（填写序号）【出处：21教育名师】
28．（1）
( http: / / www.21cnjy.com )
