专题三　作图题
一、光学作图
类型1　光的反射、折射作图

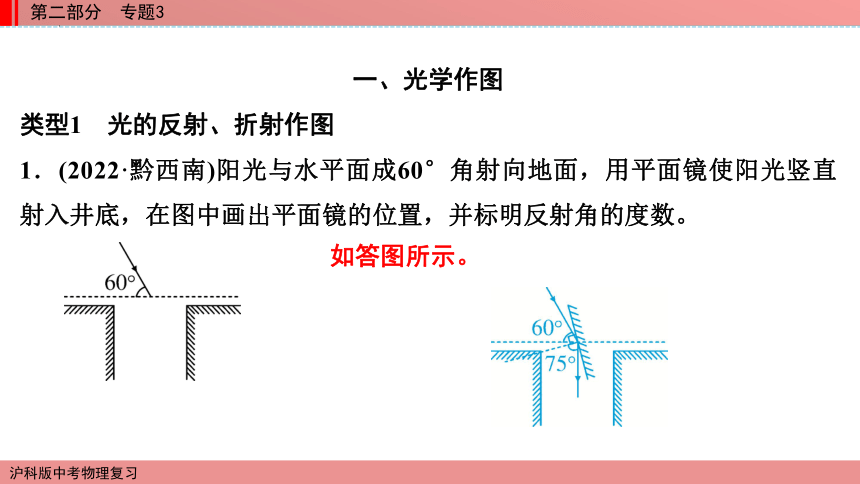

1．(2022·黔西南)阳光与水平面成60°角射向地面，用平面镜使阳光竖直射入井底，在图中画出平面镜的位置，并标明反射角的度数。
如答图所示。

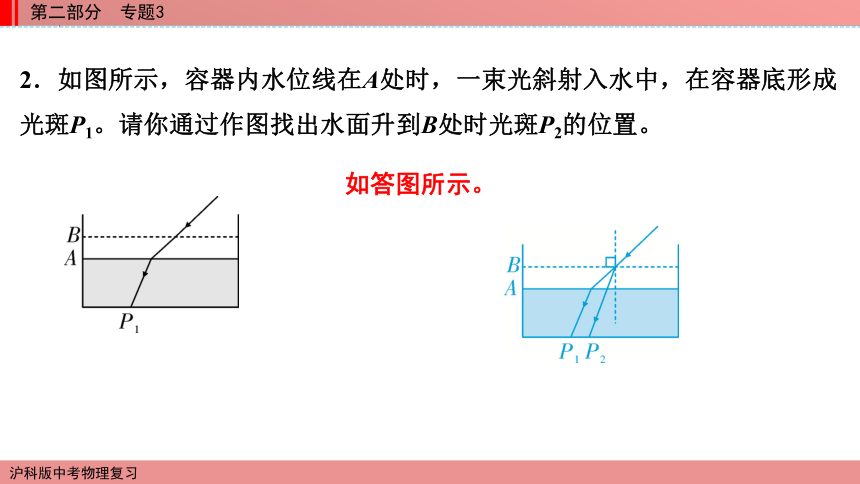

2．如图所示，容器内水位线在A处时，一束光斜射入水中，在容器底形成光斑P1。请你通过作图找出水面升到B处时光斑P2的位置。
如答图所示。

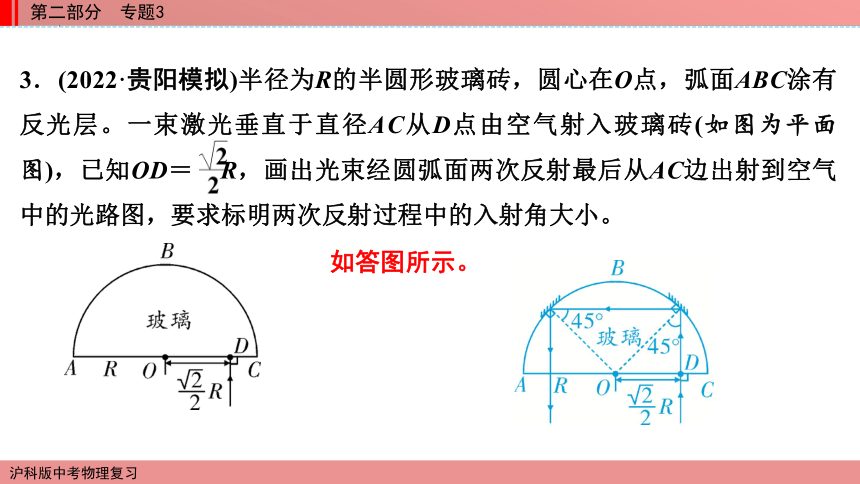

3．(2022·贵阳模拟)半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。一束激光垂直于直径AC从D点由空气射入玻璃砖(如图为平面图)，已知OD＝ R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
如答图所示。
类型2　平面镜成像作图

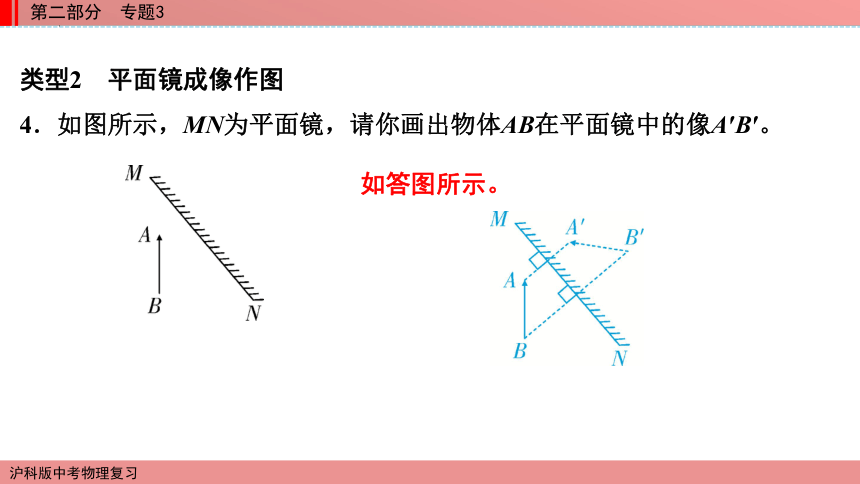

4．如图所示，MN为平面镜，请你画出物体AB在平面镜中的像A′B′。
如答图所示。

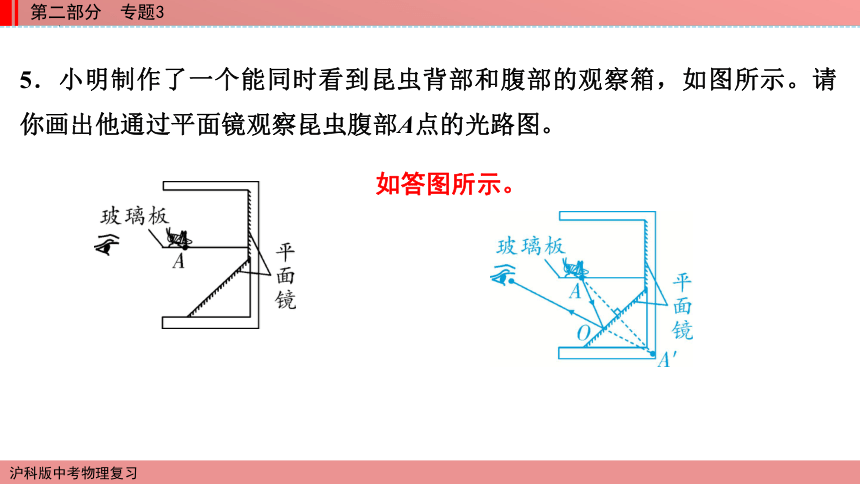

5．小明制作了一个能同时看到昆虫背部和腹部的观察箱，如图所示。请你画出他通过平面镜观察昆虫腹部A点的光路图。
如答图所示。
类型3　透镜及视力矫正作图

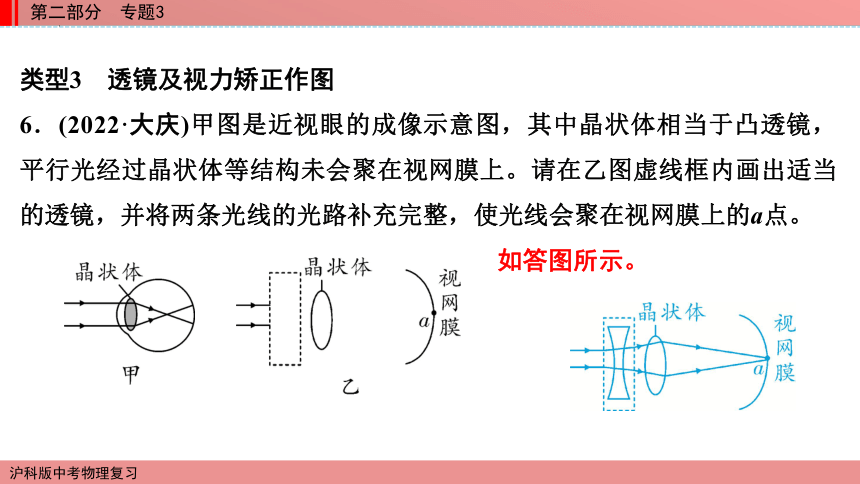

6．(2022·大庆)甲图是近视眼的成像示意图，其中晶状体相当于凸透镜，平行光经过晶状体等结构未会聚在视网膜上。请在乙图虚线框内画出适当的透镜，并将两条光线的光路补充完整，使光线会聚在视网膜上的a点。
如答图所示。

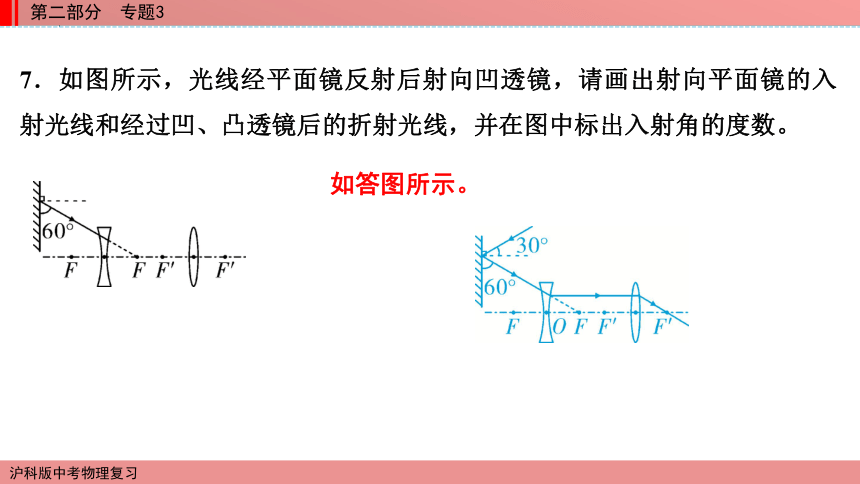

7．如图所示，光线经平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹、凸透镜后的折射光线，并在图中标出入射角的度数。
如答图所示。
二、力学作图
类型1　画指定力的示意图

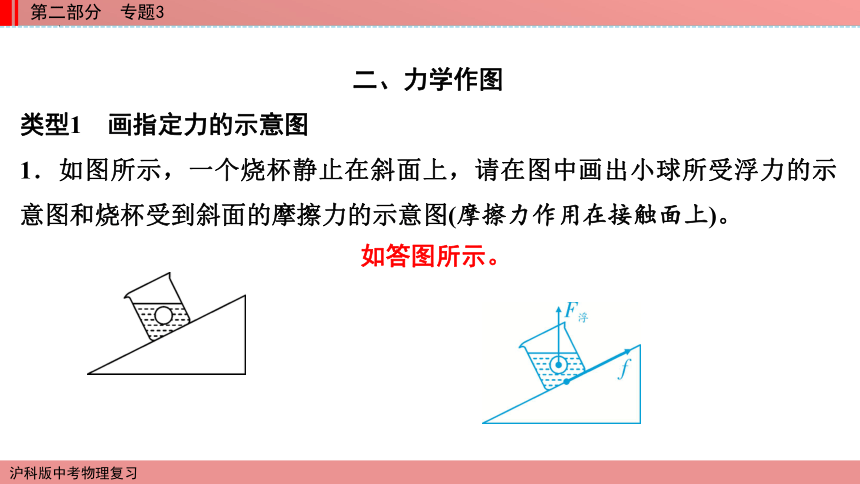

1．如图所示，一个烧杯静止在斜面上，请在图中画出小球所受浮力的示意图和烧杯受到斜面的摩擦力的示意图(摩擦力作用在接触面上)。
如答图所示。

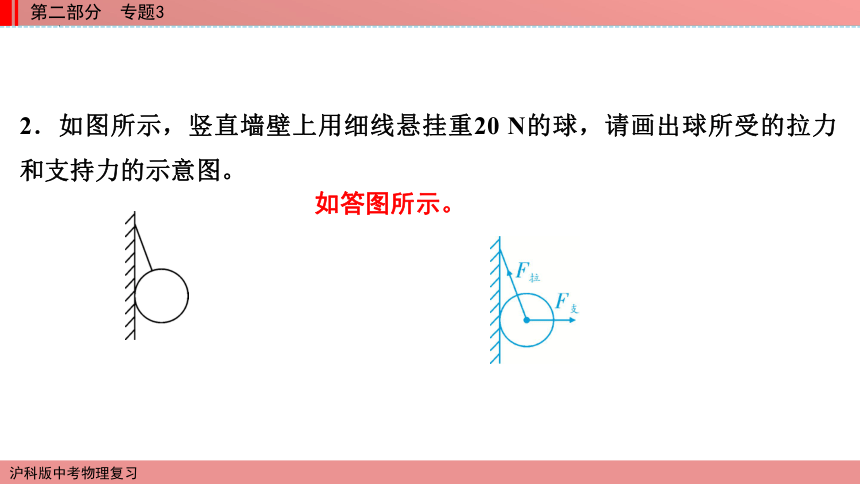

2．如图所示，竖直墙壁上用细线悬挂重20 N的球，请画出球所受的拉力和支持力的示意图。
如答图所示。

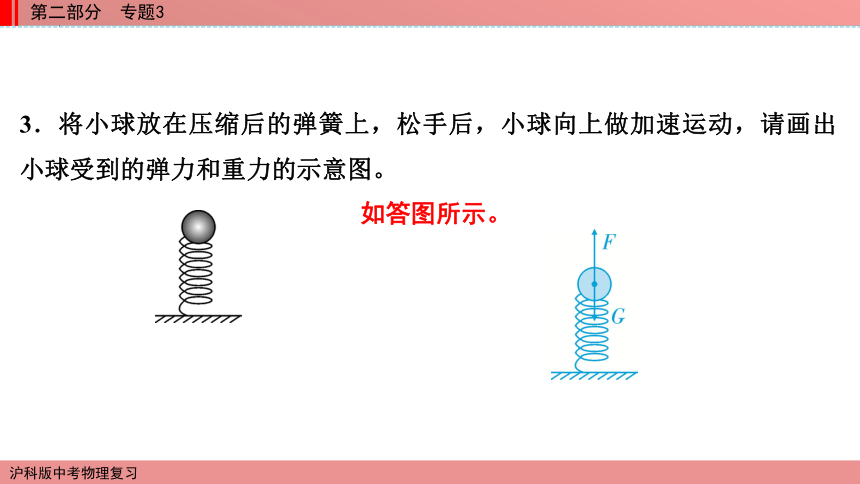

3．将小球放在压缩后的弹簧上，松手后，小球向上做加速运动，请画出小球受到的弹力和重力的示意图。
如答图所示。
类型2　受力分析作图

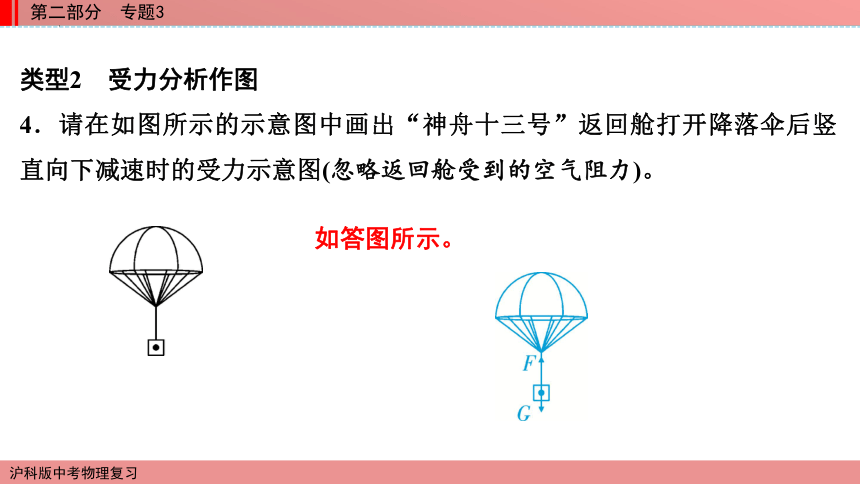

4．请在如图所示的示意图中画出“神舟十三号”返回舱打开降落伞后竖直向下减速时的受力示意图(忽略返回舱受到的空气阻力)。
如答图所示。
5．用绳系住氢气球，在风力的作用下静止在如图所示的位置。请补全气球受力的示意图。
如答图所示。
6．如图所示，将一正方体木箱放在正在上行的传送带上，并随传送带一起向上做匀速直线运动，请画出木箱所受力的示意图。
如答图所示。
类型3　杠杆作图
7．(2022·锦州)如图所示，用瓶起子起瓶盖时，瓶起子是一个杠杆，O是它的支点，F2是它受到的阻力。请你在图中画出作用在A点的最小动力F1及其力臂L1。
如答图所示。
8．如图所示，杠杆在力F1的作用下处于静止状态，请画出力F1的力臂l1及F2的示意图。
如答图所示。
类型4　滑轮组的绕线
9．(2022·甘肃)如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请用笔画线代替绳子，画出最省力的绕绳方法。
如答图所示。
三、电磁学作图
类型1　连接实物电路
1．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关，当滑动变阻器的滑片向左移动时，电压表的示数变小。
如答图所示。
2．(2022·自贡)如图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。
如答图所示。
类型2　家庭电路连接
3．(2022·眉山)请你将某劳动实践基地室内的部分电路连接完整。
如答图所示。
4．冰箱内的照明灯L是由门控开关S1控制的，开冰箱门时，S1闭合，照明灯亮；关冰箱门时，S1断开，照明灯灭；冰箱的压缩机(电动机)是由温控开关S2控制的，S2闭合时，压缩机工作；S2断开时，压缩机不工作，请完成电路图的连接。
如答图所示。
类型3　电与磁作图
5．(2022·常州)条形磁体的磁感线如图所示，小磁针处于静止状态，请在图中标出：(1)磁感线A点处的磁场方向；(2)小磁针的N极。
如答图所示。
6．(2022·黔东南)闭合开关S后，小磁针静止时的指向如图所示，请标出磁感线的方向和在括号内标出电源的“＋”极和“－”极。
如答图所示。
7．(2022·凉山)如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N极及电源的正极。
如答图所示。
8．(2022·广东)如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。
如答图所示。
9．(2022·陕西)如图所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称(要求：闭合开关，移动滑片P时，螺线管磁性强弱改变)。
如答图所示。
四、画坐标曲线图
类型1　力与运动相关作图
1．如图甲所示，从静止自由释放斜面上A点的小球，滚到B点之后进入了光滑的水平面上并继续运动，请在图乙中画出小球在整个运动过程中速度随时间变化的大致图像。
如答图所示。
2．如图甲所示，将一个轻质弹簧的一端固定在竖直墙上，用木块将弹簧另一端从原长A点压缩至O点(弹簧与木块不相连)，由静止释放后，弹簧将木块沿光滑水平面弹出。请你在坐标系(图乙)中画出木块从O点运动到A点及之后一段时间的过程中，木块滑行的速度v随运动距离s变化的大致图像。
如答图所示。
3．如图甲所示，单手握住一个重为G的茶杯，茶杯保持静止状态，若小俊握杯的力F的变化如图乙所示，请在图丙中画出茶杯与手之间的摩擦力f的大小变化情况。
如答图所示。
4．(2022·贵阳模拟)如图甲所示，弹簧一端固定在竖直墙上，另一端与木块接触但不相连。弹簧原长时其右端位于A点。推动木块压缩弹簧至O点，松手后木块弹出。若给木块施加一个水平的力F，使得木块从O点匀速运动到B点，请在坐标系(图乙)中画出这一过程中F随位置s变化的大致图像。
如答图所示。
类型2　压强相关作图
5．如图甲，一长方体木块置于水平桌面上，在一水平推力作用下向右做匀速直线运动，直到从桌面上掉下。请在图乙中画出整个过程中木块对桌面产生压强随时间变化的大致图像。
如答图所示。
6．图甲为船闸工作原理图，轮船从下游到达上游的过程是：轮船经过打开的闸门A从下游驶入闸室后，先关闭闸门A和阀门a，再打开阀门b(此刻时间记录为t1)，使上游的水匀速流入闸室。当闸室内水位和上游水位相平时(此刻时间记录为t2)，打开闸门B，轮船驶出闸室，进入上游行驶。请在图乙中画出闸室底部受到的液体压强随时间变化的图像。
如答图所示。
类型3　浮力相关作图
7．(2022·遵义模拟)如图甲所示，铁柱A置于固定在容器底的铁柱B上，向容器中缓慢注水直至注满。请在坐标系(乙图)中画出B对A支持力F的大小随水的深度h变化关系的大致图像。(A和B始终保持相对静止)
如答图所示。
8．如图甲所示，弹簧的一端固定在容器底部，另一端固定在物块A的下表面，容器中的水面刚好与物块A的上表面相平。将容器底部的木塞拔出后，容器中的水就从容器底部逐渐流出。请在图乙所示的坐标中画出弹簧对物块A施加的弹力F大小随水面下降高度H变化的大致关系图像。(ρA＜ρ水，不计弹簧所受的浮力)
如答图所示。
类型4　热学相关作图
9．两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，图中给出了甲液体温度与加热时间关系图像，试在图中画出乙液体温度与加热时间的大致图像(已知c甲＞c乙)。
如答图所示。
10．如图所示，将装有碎冰的试管放入盛有水的烧杯中加热(如图甲所示)。已知冰的初始温度为－15 ℃，烧杯中水的温度变化情况如图乙中的曲线a所示，5 min后，碎冰开始减少；15 min后，试管中依然有部分碎冰。请在图乙中画出冰的温度随时间变化的曲线。
如答图所示。
类型5　机械能转化相关作图
11．如图甲所示，一铁块悬挂在氢气球下端(此操作存在一定的危险，请勿模仿)，铁块的质量远大于氢气球的质量，铁块的体积远小于氢气球的体积。在空旷无垠的区域，不计横风的影响，当铁块随氢气球一起沿竖直方向匀速上升至足够高的高空时，悬挂铁块的细绳突然断裂了。已知物体受到的空气阻力随速度的增大而增大，氢气球在整个过程中均未破裂，铁块安全着陆。当铁块落地之前，在坐标系(图乙)中画出铁块以及氢气球从细绳突然断裂至足够长时间内的动能大小随时间变化的大致图像，并在相应的图像上标注“铁块”和“氢气球”。
如答图所示。
12．如图甲所示，将一原长为l的轻质弹簧一端固定在竖直墙面上，另一端固定在木块左侧。推动木块压缩弹簧至O点，此时弹簧具有的弹性势能为E0，松手后木块沿光滑水平面从O点运动到B点，随后又被弹簧拉回并在OB两点间往复运动。请你在坐标系(图乙)中画出：木块从O点运动到B点过程中弹簧弹性势能Ep随运动距离s变化关系的大致图像。(不计空气阻力)
如答图所示。
