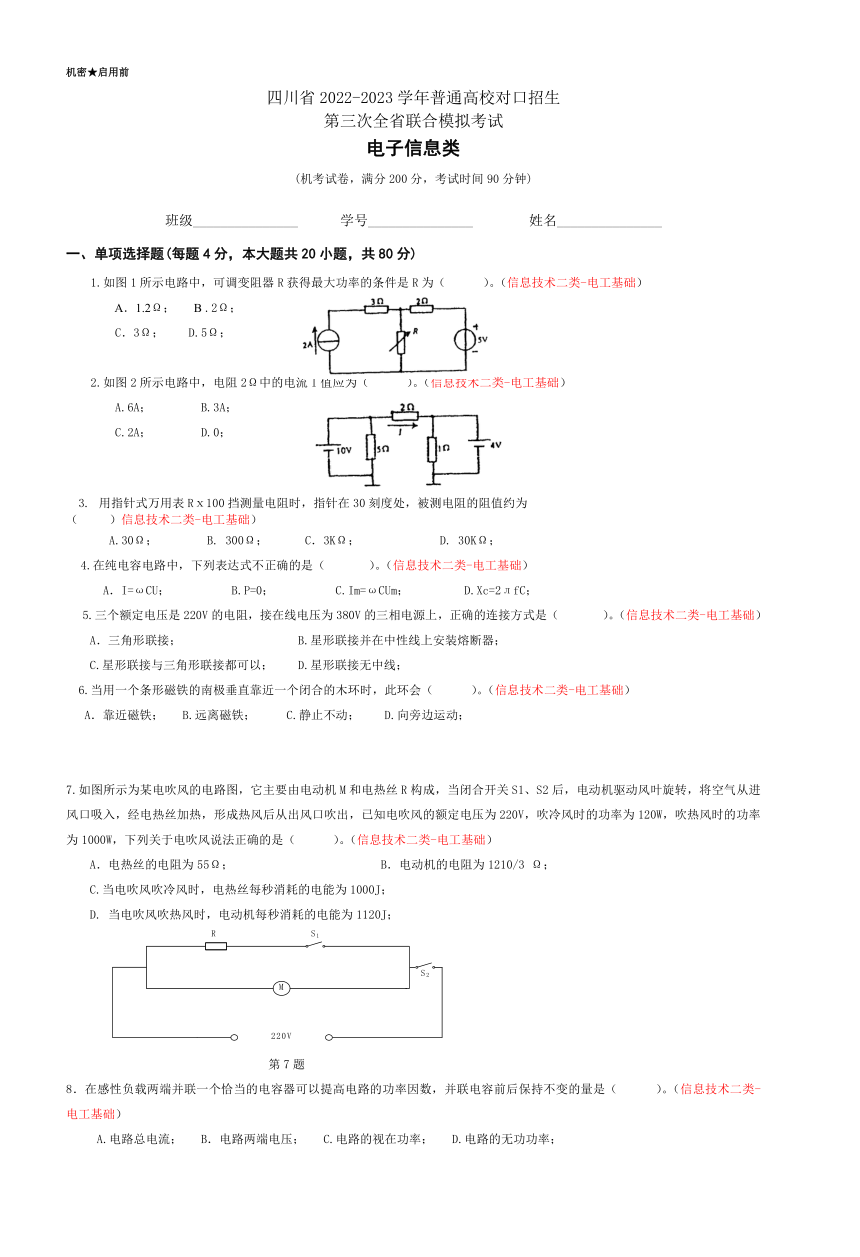

机密★启用前
四川省2022-2023学年普通高校对口招生
第三次全省联合模拟考试
电子信息类
(机考试卷,满分200分,考试时间90分钟)
班级_______________ 学号_______________ 姓名_______________
一、单项选择题(每题4分,本大题共20小题,共80分)
1.如图1所示电路中,可调变阻器R获得最大功率的条件是R为( )。(信息技术二类-电工基础)
A.1.2Ω; B .2Ω;
C.3Ω; D.5Ω;
第1题
2.如图2所示电路中,电阻2Ω中的电流I值应为( )。(信息技术二类-电工基础)
A.6A; B.3A;
C.2A; D.0;
第2题
3. 用指针式万用表Rⅹ100挡测量电阻时,指针在30刻度处,被测电阻的阻值约为
( )信息技术二类-电工基础)
A.30Ω; B. 300Ω; C.3KΩ; D. 30KΩ;
4.在纯电容电路中,下列表达式不正确的是( )。(信息技术二类-电工基础)
A.I=ωCU; B.P=0; C.Im=ωCUm; D.Xc=2лfC;
5.三个额定电压是220V的电阻,接在线电压为380V的三相电源上,正确的连接方式是( )。(信息技术二类-电工基础)
A.三角形联接; B.星形联接并在中性线上安装熔断器;
C.星形联接与三角形联接都可以; D.星形联接无中线;
6.当用一个条形磁铁的南极垂直靠近一个闭合的木环时,此环会( )。(信息技术二类-电工基础)
A.靠近磁铁; B.远离磁铁; C.静止不动; D.向旁边运动;
7.如图所示为某电吹风的电路图,它主要由电动机M和电热丝R构成,当闭合开关S1、S2后,电动机驱动风叶旋转,将空气从进风口吸入,经电热丝加热,形成热风后从出风口吹出,已知电吹风的额定电压为220V,吹冷风时的功率为120W,吹热风时的功率为1000W,下列关于电吹风说法正确的是( )。(信息技术二类-电工基础)
A.电热丝的电阻为55Ω; B.电动机的电阻为1210/3 Ω;
C.当电吹风吹冷风时,电热丝每秒消耗的电能为1000J;
D. 当电吹风吹热风时,电动机每秒消耗的电能为1120J;
第7题
8.在感性负载两端并联一个恰当的电容器可以提高电路的功率因数,并联电容前后保持不变的量是( )。(信息技术二类-电工基础)
A.电路总电流; B.电路两端电压; C.电路的视在功率; D.电路的无功功率;
9. 在常用滤波电路中,滤波中存在压降损耗的是( )。(信息技术二类-电子基础)
A.电容滤波 ; B.L型滤波 ; C.RC-π型滤波; D.LC-π型滤波;
10.放大电路电压放大倍数Av=-40,其中负号代表( )。(信息技术二类-电子基础)
A. 放大倍数小于0; B. 衰减; C.同相放大; D. 反相放大;
11.在固定式三端稳压器78xx和79xx系列中,引脚具有相同功能的是( )。(信息技术二类-电子基础)
A.1脚均为输入端 ; B.2脚均为输出端 ; C.3脚均为公共端 ; D.3脚均为输出端;
12. 振幅平衡条件的表达式是( )。(信息技术二类-电子基础)
A.AVF≥1 ; B.AVF≤1 ; C.AVf≥1; D.φ≥2nπ;
13. RC微分电路而言,以下描述正确的是( )。(信息技术二类-电子基础)
A.突出变化量和恒定量 ; B.突出恒定量、压低变化量;
C.突出变化量、压低恒定量; D.压低变化量、恒定量;
14. 施密特触发器从第二稳态翻转到第一稳态,其输入触发信号电平应为( )。(信息技术二类-电子基础)
A. 大于VTh ; B. 小于VTh ; C. 大于VTL; D. 小于VTL;
15. 要实现,JK 触发器的J、K取值应为( )。(信息技术二类-电子基础)
A.J=0,K=0; B. J=1,K=1 ; C. J=1,K=0; D. J=0,K=1;
16.MCS-51系列单片机的XTAL1和XTAL2引脚当是( )引脚。(信息技术二类-单片机)
A.外接定时器; B.外接晶振; C.外接中断; D.外接开关;
17. 下列指令判断若P1口最低位为高电平就转LP,否则就执行下一句的是( )(信息技术二类-单片机)
A.JNB P1.0,LP; B.JB P1.0,LP; C.JC P1.0,LP; D.JNZ P1.0,LP;
18. 执行下列程序后,内部RAM 30H单元的内容是( ) 。(信息技术二类-单片机)
MOV 30H,#00H
MOV R0,#30H
MOV A, 30H
ADD A, #05H
MOVC A, @A+PC
MOV @R0, A;1字节
SJMP $;2字节
TDB:DB 00H ,01H ,02H,03H,05H
A.00H B.02H C.05H D.30H
19. 单片机定时器工作在循环定时或循环计数场合应选用( )。(信息技术二类-单片机)
A.工作方式0 ; B.工作方式1; C.工作方式2; D.工作方式3;
20. 单片机在串行通信时接受或发送完成一帧数据后标志位( )硬件自动置1。
(信息技术二类-单片机)
A.REN; B .RI TI ; C.TI RI; D.SBUF;
二、判断题:(每题3分,10小题,共30分,正确的选“A”,错误的选“B”)
21.RLC串联电路发生谐振时,电路的阻抗最小,电容和电感上的电压都为零。( )信息技术二类-电工基础)
22.理想电压源不允许开路。( )(信息技术二类-电工基础)
23.对于一个容量固定的电容器,在未充电时电容器所带电荷量为零,则电容器此时没有储存电能。( )(信息技术二类-电工基础)
24. 发光二极管和光电二极管正常工作时应加反向工作电压。( )(信息技术二类-电子基础)
25. 自举电路的作用是改善输出波形可能出现的交越失真。( )(信息技术二类-电子基础)
26. TTL集成门电路的闲置引脚可以悬空,且悬空时视为接入低电平。( )(信息技术二类-电子基础)
27.MCS-51单片机有3个中断源,优先级由中断软件填写特殊寄存器IP选择( )。(信息技术二类-单片机)
28.ADC0809是一个8位8通道的逐次逼近式D/A转换器( )。(信息技术二类-单片机)
29.对于8051单片机,当CPU对内部程序存储器寻址超过4K时,系统不会自动在外部程序存储器中寻址。( )(信息技术二类-单片机)
30.单片机的串行口方式1用于外接移位寄存器扩展I/O口。( )(信息技术二类-单片机)
三、填空题:(每题3分,10小题,共30分)
31.一台单相变压器的变比n=5,其副边接有阻抗为8Ω的交流负载,则变压器原边的等效阻抗为│Z1│= Ω。(信息技术二类-电工基础)
32.已知一正弦交流电在t=0时刻u=220V,且φ0=45°,则该交流电的最大值
为 V。(信息技术二类-电工基础)
33.如图所示电路中,已知通过R1的电流为6A,则通过R2的电流为 A。(信息技术二类-电工基础)
第33题
34. RC文氏桥振荡器中若当R=500Ω,C=0.01uf,则振荡器输出频率为 KHZ。(,π取3.14)(信息技术二类-电子基础)
35. 如图所示电路,构成 进制的计数器。(信息技术二类-电子基础)
36. 四位二进制减法计数器初始状态,经过13个CP时钟脉冲以后其状态 。(信息技术二类-电子基础)
37. 要想测量T0引脚上的一个正脉冲宽度,那么特殊功能寄存器TMOD的内容
位 。(信息技术二类-单片机)
38. 单片机IP=19H,IE=9EH时,CPU能响应的优先权最高的中断源是 。
(信息技术二类-单片机)
39. 判断定时器T0未计满数就原地等待的指令是 。(信息技术二类-单片机)
40. 一个EPROM的地址有A0----A12引脚,它的容量为 。(信息技术二类-单片机)
四、计算题:(3小题,其中41题10分,42题14分,43题16,共40分)
41.如图所示电路中,已知Us1=Us2=10V,R1=3Ω,R2=6Ω,R3=9Ω,R4=9Ω,R5=7Ω,R6=1Ω,R7=1Ω,R8=3Ω,试用戴维宁定理求R8中的电流I8及其功率。(每小题2分,共5个小题10分)(信息技术二类-电工基础)
第41题图1 图2
图3 图4
(1)断开待求支路如图2所示,则流过R1的电流I1为( )。
A.0A; B.0.8A;
C.1A; D.2A;
(2)开路电压Uab为( )。
A.5V; B. 10V;
C. 15V; D.20V;
(3)如图3所示,等效电阻Rab为( )。
A.14Ω; B. 15Ω;
C.17Ω; D. 7Ω;
(4)如图4所示,I8为( )。
A.0.5A ; B. 1A ;
C.-1A ; D.2A ;
(5)R8所消耗的功率为( )。
A.0.75W; B.12W;
C.3W; D.3.75W;
42. 试分析如图时序电路。(共14分)(信息技术二类-电子基础)
① 该电路触发器的状态方程( )。(4分)
A.; B.;
C.; D.;
② 该电路的状态方程全正确的是( )。(5分)
A.; B.;
C.; D.;
③ 该电路的功能是( )。(5分)
A.二位二进制同步加法计数器 ; B.二位二进制同步减法计数器;
C.三进制同步加法计数器 ; D.三进制同步减法计数器;
43. 完善源程序,完成功能是利用定时器/计数器T0计数的功能,每计数5次后让P2口接的发光二极管从D1开始亮依次多亮一个,初始状态D1亮,计数5次D1D2亮,依次循环。晶振频率Fosc=12MHZ。(共16分,每小题4分)(信息技术二类-单片机)
ORG 0000H
LJMP MAIN
LJMP LL
ORG 0100H
MAIN:MOV TMOD,#06H
MOV TH0,#0FBH
MOV TL0,#0FBH
SETB ET0
SETB TR0
MOV A,#0FEH
AA:MOV P2,A
SJMP AA
LL:RL A
CJNE A,#0FFH,BB
MOV A,#0FEH
BB:
END
五、综合应用题:(共1道题20分)
44. 电路如图所示,VCC=12V,RB=400kΩ,RC=3kΩ,RE2=1kΩ,RL=3kΩ,晶体管的β=80,UBE=0.7V。(信息技术二类-电子基础)
① 该电路的类型属于( )。(2分)
A.固定偏置共射放大电路 ; B.分压偏置共射放大电路;
C.固定偏置共集放大电路 ; D.分压偏置共集放大电路;
② 静态时,估算该电路IBQ为( )mA。(3分)
A.0.04; B.0.038; C.0.03; D. 0.023;
③ 静态时,估算该电路ICQ为( )mA。(3分)(小数部分保留2位有效数字)
A.3.2 ; B.3.04; C.2.4; D.1.84;
④ 静态时,估算该电路VCEQ分别为( )V。(4分)(小数部分保留2位有效数字)
A.4.04 ; B.4.64; C.3.04 ; D.2.84;
⑤ 该电路估算rbe的值为( )kΩ。(4分)(小数部分保留2位有效数字)
A.1.23; B.1.33; C.2.23; D.2.43;
⑥ 该电路的AV为( )。(4分)(取整)
A.-94; B.-84; C.-77; D.-66;
参考答案
一、单项选择题(每题4分,本大题共20小题,共80分)
题号 1 2 3 4 5 6 7 8 9 10
答案 B D C D D C A B C D
题号 11 12 13 14 15 16 17 18 19 20
答案 D A C D B B B B C B
二、判断题:(每题3分,10小题,共30分,正确的选“A”,错误的选“B”)
题号 21 22 23 24 25 26 27 28 29 30
答案 B B A B B B B B B B
三、填空题:(每题3分,10小题,共30分)
31. 200;
32. 220或者311;
33. 4;
34. 31.4;
35. 7;
36. 0011;
37. 09H;
38. T1;
39. JNB TF0,$;
40. 8KB;
四、计算题:(3小题,其中41题10分,42题14分,43题16,共40分)
41. (每小题2分,共5个小题10分)
(1)A;
(2)B;
(3)D;
(4)B;
(5)C;
42.(共14分,3个小题)
①B;(4分)
②D;(5分)
③C;(5分)
43.(共16分,4个小题每小题4分)
①ORG 000BH;
②SETB EA;
③DEC A;
④RETI;
五、综合应用题:(共1道题20分)
44.(共20分,6个小题)
①A; (2分)
②D; (3分)
③D; (3分)
④B; (4分)
⑤A; (4分)
⑥B; (4分)
