水和水蒸气的性质

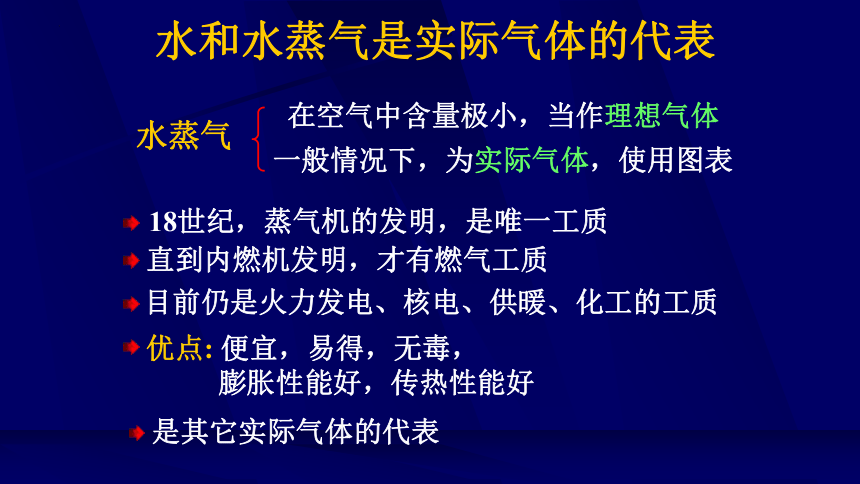

水和水蒸气是实际气体的代表
水蒸气
在空气中含量极小，当作理想气体
一般情况下，为实际气体，使用图表
18世纪，蒸气机的发明，是唯一工质
直到内燃机发明，才有燃气工质
目前仍是火力发电、核电、供暖、化工的工质
优点: 便宜，易得，无毒，
膨胀性能好，传热性能好
是其它实际气体的代表

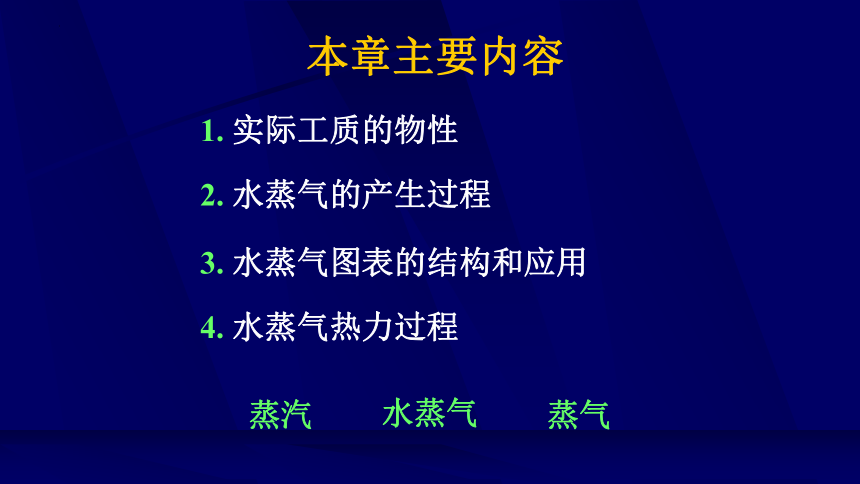

本章主要内容
1. 实际工质的物性
3. 水蒸气图表的结构和应用
4. 水蒸气热力过程
2. 水蒸气的产生过程
水蒸气
蒸气
蒸汽

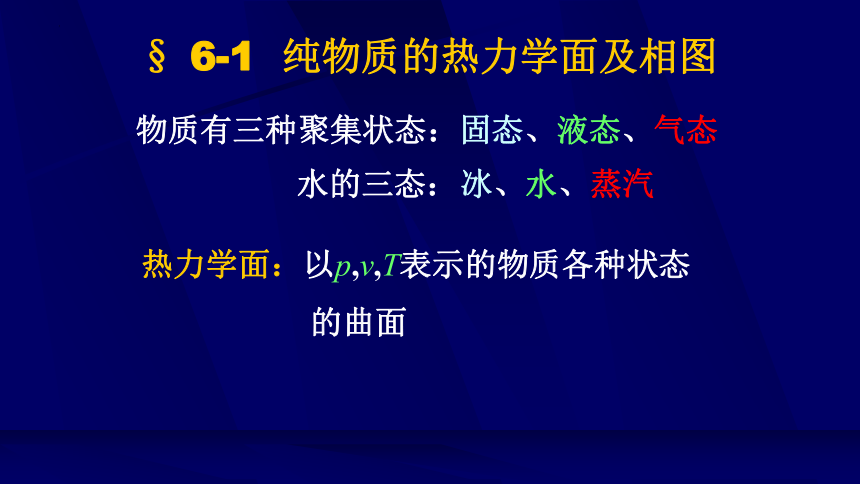

§ 6-1 纯物质的热力学面及相图
物质有三种聚集状态：固态、液态、气态
热力学面：以p,v,T表示的物质各种状态
的曲面
水的三态：
冰、水、蒸汽

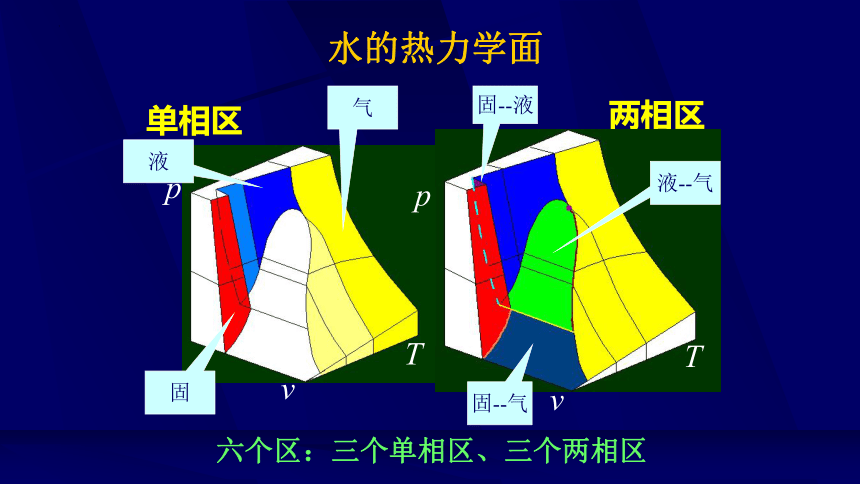

水的热力学面
两相区
单相区
气
液
固
p
v
T
六个区：三个单相区、三个两相区
液--气
固--气
固--液
p
v
T

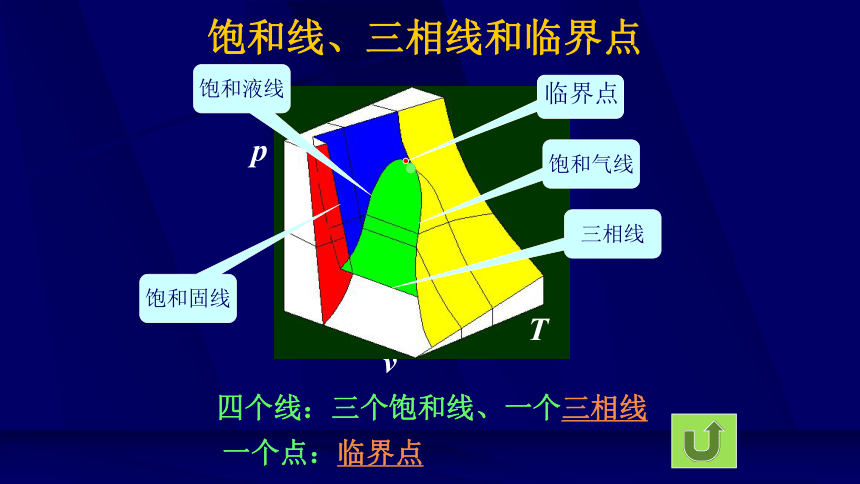

饱和线、三相线和临界点
p
v
四个线：三个饱和线、一个三相线
饱和气线
三相线
饱和液线
饱和固线
T
临界点
一个点：临界点
三相线与临界点
水的临界点状态
饱和液线与饱和气线的交点
气液两相共存的pmax,Tmax
等温线是鞍点
临界点
水的三相线
纯物质的p-T相图
p
p
T
T
液
液
气
气
固
固
水
一般物质
三相点
三相点
临界点
临界点
流体
流体
升华线
升华线
凝固线
凝固线
汽化线
汽化线
思考题
没有。t>374.16 ℃
有
3. 有没有500 C的水？
1. 溜冰冰刀
2. 北方冬天晾在外边的衣服，是否经过液相
4. 有没有-3 ℃ 的蒸汽？
5. 一密闭容器内有水的汽液混合物，对其
加热，是否一定能变成蒸汽？
纯物质的p-T相图
p
p
T
T
液
液
气
气
固
固
水
一般物质
三相点
三相点
临界点
临界点
流体
流体
饱和线、三相线和临界点
p
v
饱和气线
三相线
饱和液线
饱和固线
T
临界点
汽相和液相
锅
炉
汽轮机
发电机
给水泵
凝汽器
过热器
因固相不流动，更关心汽液两相
冰蓄冷
水蒸气的定容过程
