湿饱和蒸汽区状态参数的确定

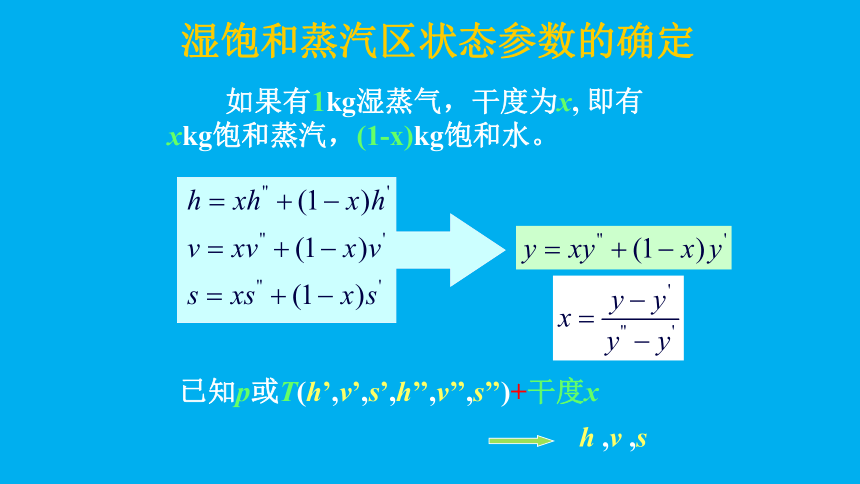

湿饱和蒸汽区状态参数的确定
如果有1kg湿蒸气，干度为x, 即有xkg饱和蒸汽，(1-x)kg饱和水。
已知p或T(h’,v’,s’,h’’,v’’,s’’)+干度x
h ,v ,s

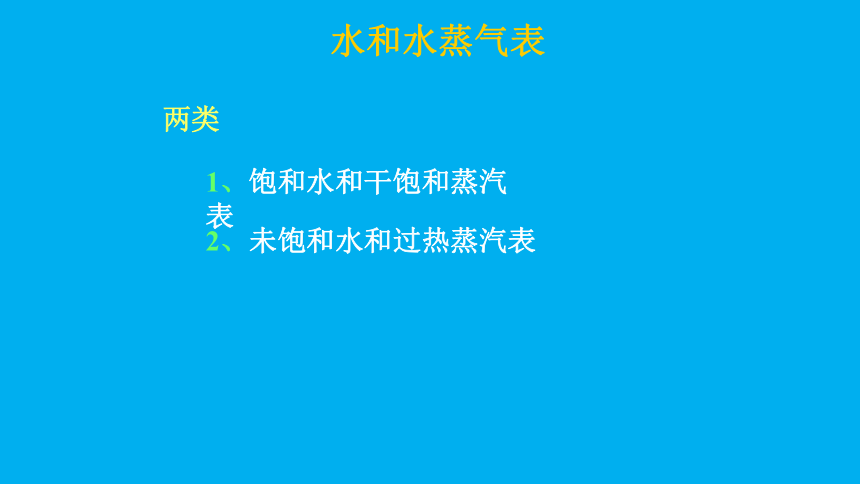

水和水蒸气表
两类
2、未饱和水和过热蒸汽表
1、饱和水和干饱和蒸汽表

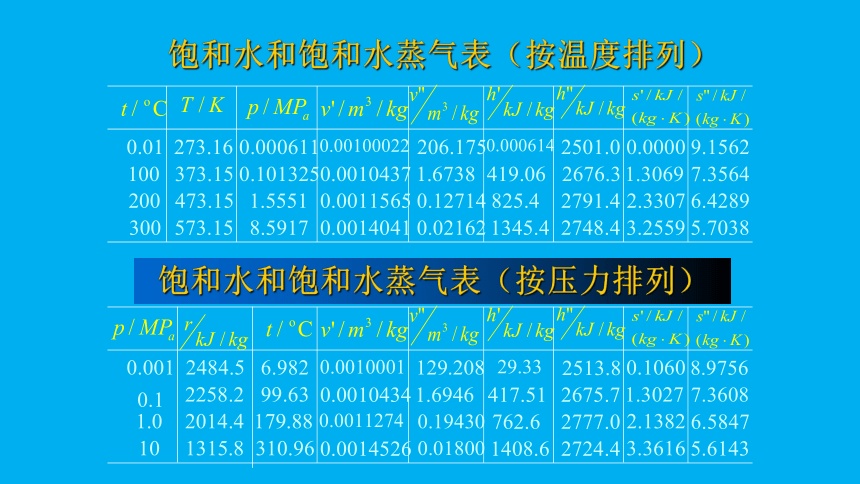

饱和水和饱和水蒸气表（按温度排列）
饱和水和饱和水蒸气表（按压力排列）
饱
和
参
数

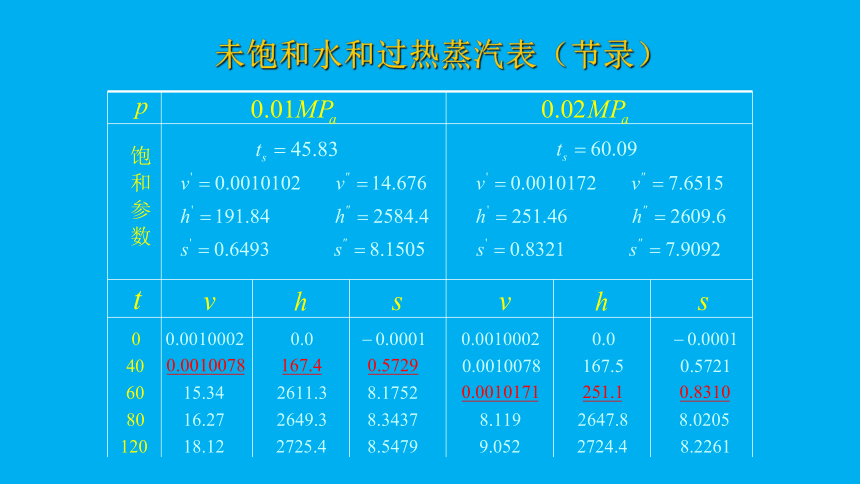

未饱和水和过热蒸汽表（节录）

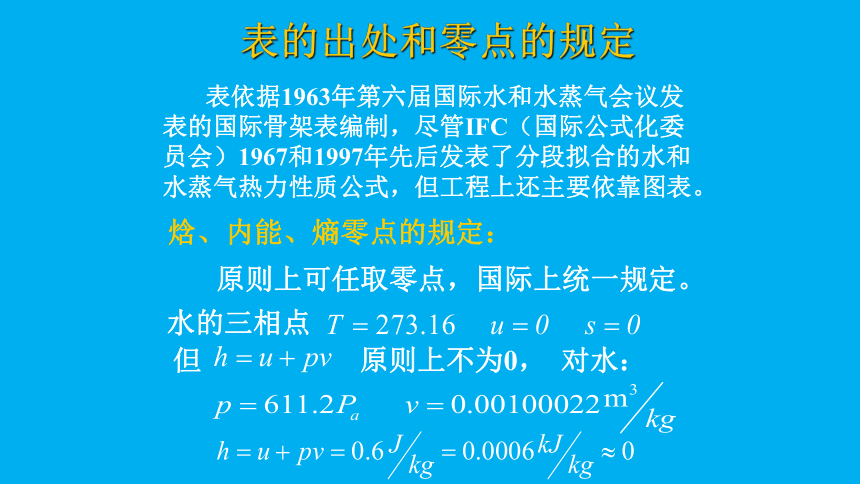

表的出处和零点的规定
原则上可任取零点，国际上统一规定。
但 原则上不为0， 对水：
表依据1963年第六届国际水和水蒸气会议发表的国际骨架表编制，尽管IFC（国际公式化委员会）1967和1997年先后发表了分段拟合的水和水蒸气热力性质公式，但工程上还主要依靠图表。
焓、内能、熵零点的规定：
水的三相点
查表举例（1）
查表时先要确定在五态中的哪一态。
例.1 已知 ：p=1MPa,试确定t=100℃, 200℃
各处于哪个状态, 各自h是多少？
ts(p)=179.88℃
t=100℃ < ts, 未饱和水
h=419.7kJ/kg
t=200℃ > ts, 过热蒸汽
h=2827.5kJ/kg
查表举例（2）
已知 t=250℃, 5kg 蒸汽占有0.2m3容积, 试问蒸
汽所处状态 h=
t=250℃ ,
湿蒸汽状态
查表举例（2）
已知 t=250℃, 5kg 蒸气占有0.2m3容积, 试问蒸
气所处状态 h=
t=250℃ ,
湿蒸汽状态
查表举例（3）
已知 t=85℃, p=0.015MPa , 试确定状态 h=
ts=54.0℃ ,
过热状态
p=0.015MPa
内插法
p=0.01MPa
t=85℃
p=0.02MPa
t=85℃
p=0.015MPa
t=85℃
饱
和
参
数
未饱和水和过热蒸汽表(注意下划线）
如何在图上表示功和热
p-v图（示功图）：面积代表功
能否用线段表示热和功
T-s图（示热图）：面积代表热
两相比例由干度x确定
定义
干饱和蒸汽
饱和水
对干度x的说明：
x = 0 饱和水
x = 1 干饱和蒸汽
0 ≤ x ≤ 1
在过冷水和过热蒸汽区域，x无意义
