吸收式制冷循环
吸收式制冷循环
利用溶液性质
压缩制冷循环以消耗机械功为代价
吸收式制冷以消耗热量为代价
溶液 = 溶剂 + 溶质
溶液T
溶液T
溶剂吸收溶质的能力
溶剂吸收溶质的能力
溶液浓度
溶液浓度
氨（溶质） + 水（溶剂）溶液
溴化锂（溶剂） + 水（溶质）溶液

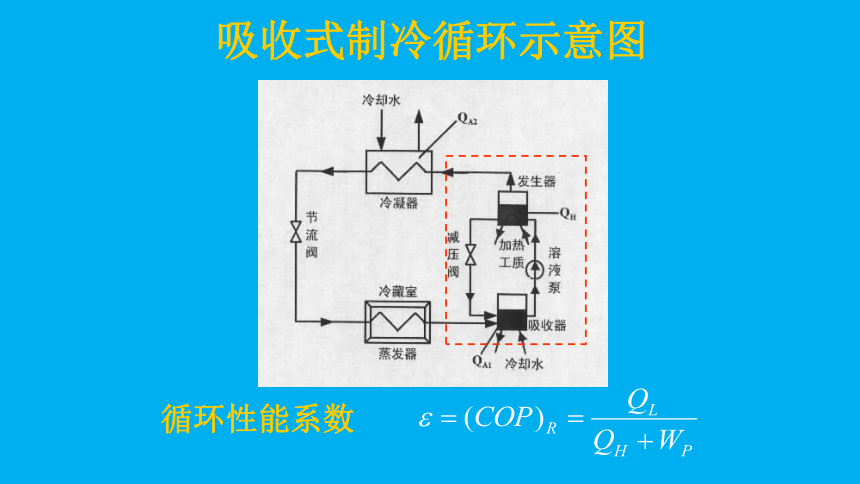

吸收式制冷循环示意图
循环性能系数

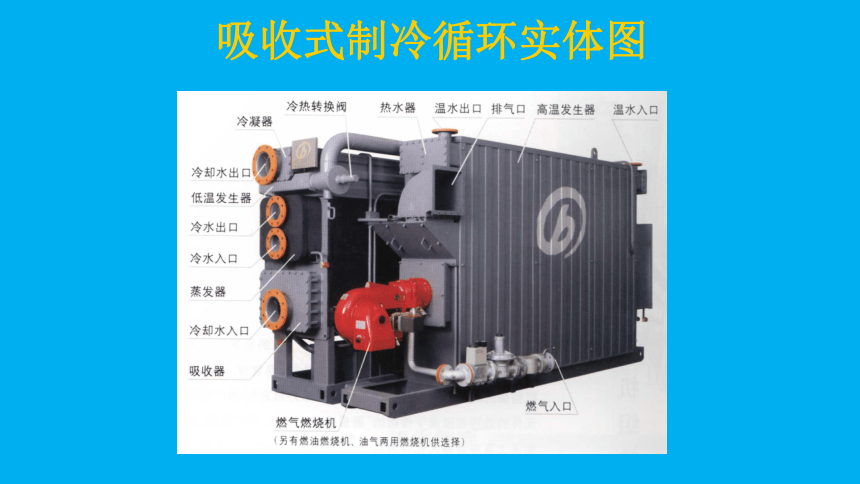

吸收式制冷循环实体图

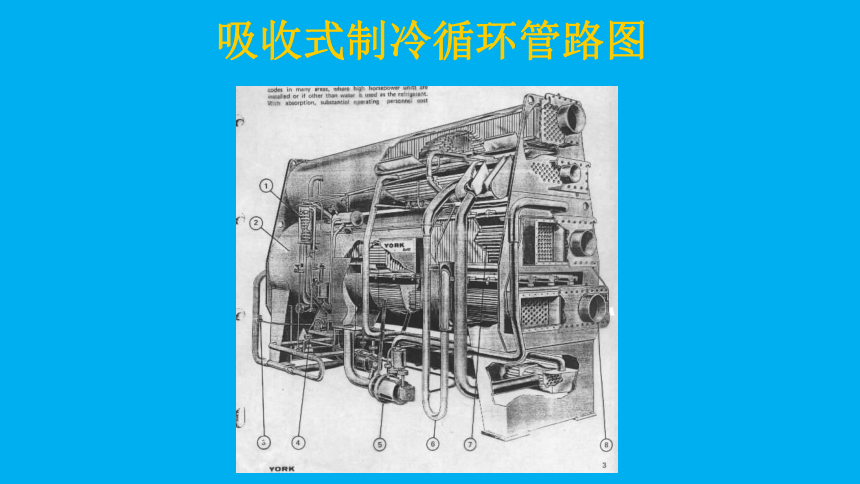

吸收式制冷循环管路图

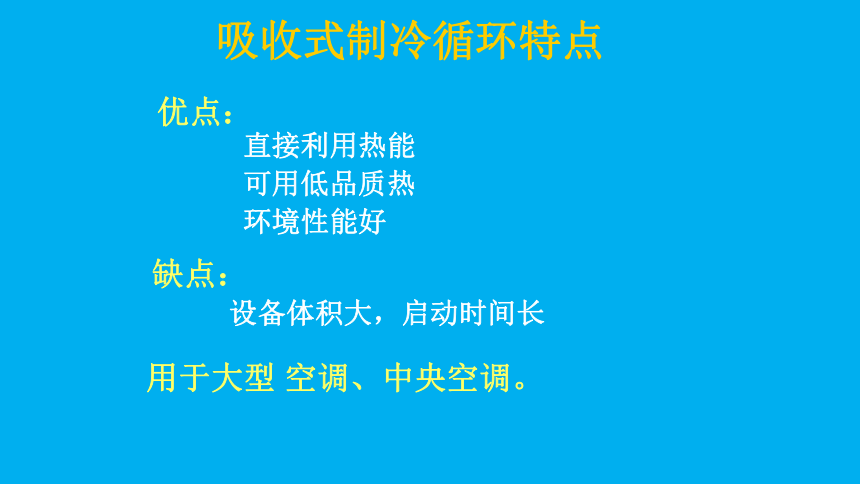

吸收式制冷循环特点
用于大型 空调、中央空调。
优点：
直接利用热能
可用低品质热
缺点：
设备体积大，启动时间长
环境性能好
§ 8-5 制冷剂
蒸气压缩制冷，要尽可能利用工质两相区，因此与工质性质密切相关。
对热物性要求：
1. 沸点低，tb<10 C
2. 压力适中，蒸发器中稍大于大气压，冷凝器中不太高；
3. 汽化潜热大，大冷冻能力；
4. T-S图上下界线陡峭：上界陡峭，冷冻更接近定温，下界线陡，节流损失小；
5. 凝固点低，价廉，无毒，不腐蚀，不爆，性质稳定、油溶性、材料相容性、环境性能、安全性能好。
制冷剂的演化
制冷剂的演化(一)
1805年, Oliver Evans提出乙醚蒸发用于封闭循环,把水冷却成冰的设想
1828年Jacob Perkins and Richard Trevithick利用上述思想制造了空气循环系统
1830年二乙醚制冷剂
…….天然工质
早期工质,或可燃,或有毒
制冷剂的演化(二)
一战后,制冷业大力发展
1828年Thomas Midgley(有铅汽油的发明者)一个电话,“制冷业需要新制冷剂,安全和易获得” 1837年,与助手大量研究发现,四氟化碳,氟本身有毒,但含氟的化合物无毒
元素周期表,剔除不稳定,有毒,惰性,高沸点,剩下8种元素
氟化物,氟化工,用F,Cl替代H
制冷剂的演化(二)
H
C N O F
S Cl
Br
水源热泵示意图
能量利用系数
直接电
100%
电厂
发电33%
损失67%
房间33%
锅炉
100%
锅炉
效率70%
房间70%
损失30%
热
泵
热泵
100%
电厂
发电33%
损失67%
66%
房间99%
COP=3
