资源简介

(共13张PPT)

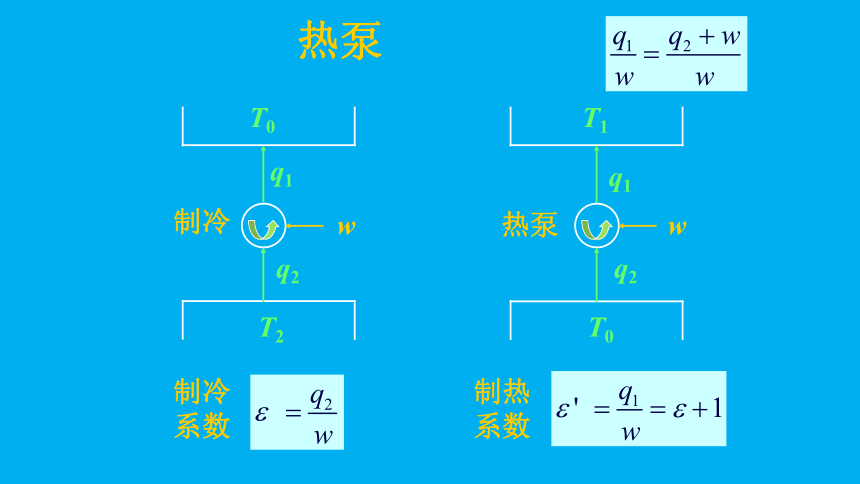

热泵
热泵
q2
q2
q1
q1
w
w
T2
T0
T0
T1
制冷系数
制热系数
制冷
热泵

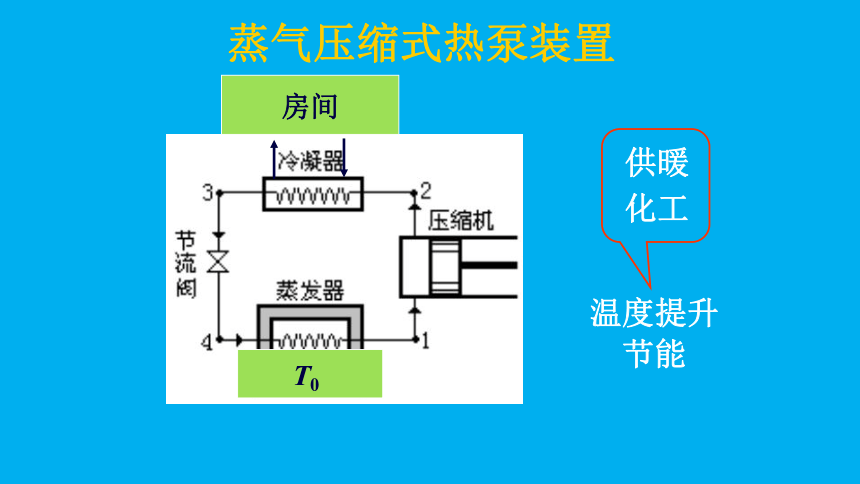

蒸气压缩式热泵装置
T0
房间
供暖
化工
温度提升
节能

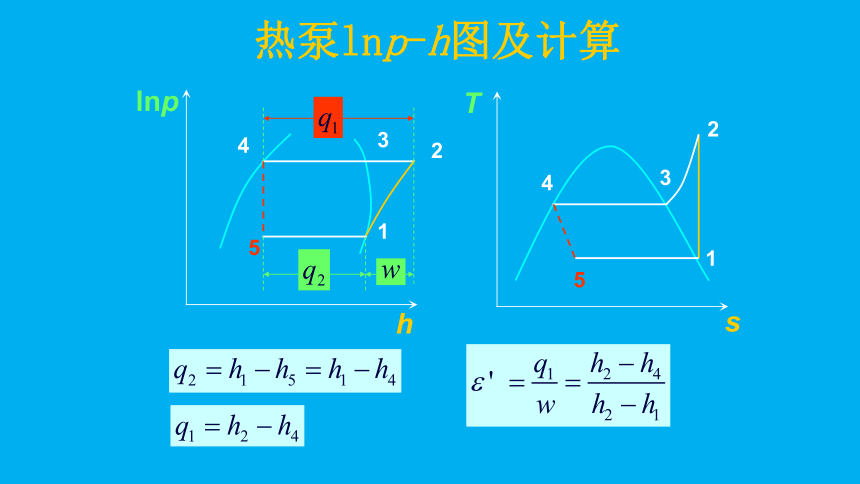

热泵lnp-h图及计算
T
s
1
2
3
4
5
lnp
h
1
2
3
4
5

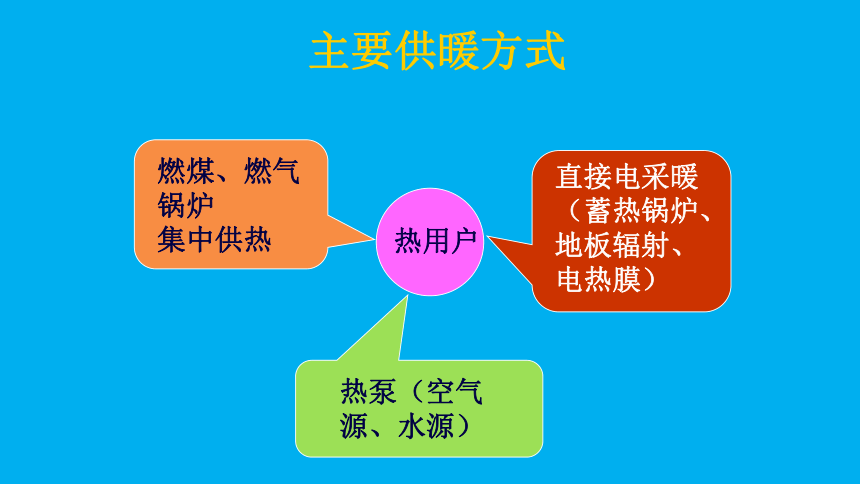

主要供暖方式
热用户
燃煤、燃气
锅炉
集中供热
直接电采暖
（蓄热锅炉、
地板辐射、
电热膜）
热泵（空气
源、水源）

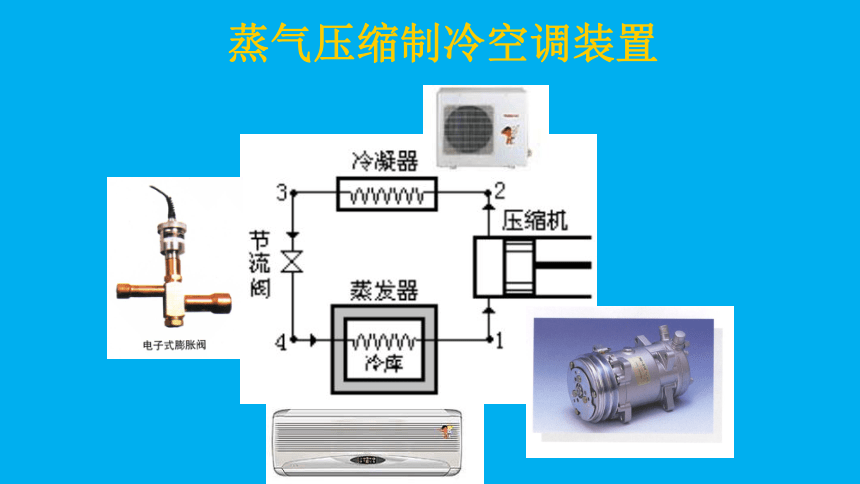

蒸气压缩制冷空调装置
蒸气压缩制冷空调装置
1-2：绝热压缩过程
2-4：定压放热过程
4-5：绝热节流过程
5-1：定压吸热过程
4
5
蒸气压缩制冷循环
T
s
1
2
3
4
5
6
7
比较逆卡诺循环3467
73 湿蒸气压缩
“液击”现象
12 既安全，又增加了单位质量工质的制冷量71
逆卡诺
实际
节流阀代替了膨胀机
节流阀代替膨胀机分析
T
s
1
2
3
4
5
6
8
2. 少从冷库取走热量
优点：
1. 损失功量
a
b
面积a84ba
面积a86ba
面积8468
缺点：
1. 省掉膨胀机，设备简化；
2. 膨胀阀开度，易调节蒸发温度；
84越陡越好
利>弊
蒸气压缩制冷循环的计算
T
s
1
2
3
4
5
蒸发器中吸热量
冷凝器中放热量
制冷系数
两个等压，热与功均与焓有关
lnp-h图
lnp-h图及计算
T
s
1
2
3
4
5
lnp
h
1
2
3
4
5
lnp-h图
过冷措施
T
s
1
2
3
4
5
lnp
h
1
2
3
4
5
5’
4’
不变
4’
5’
工程上常用
