(共13张PPT)
制冷（致冷）循环

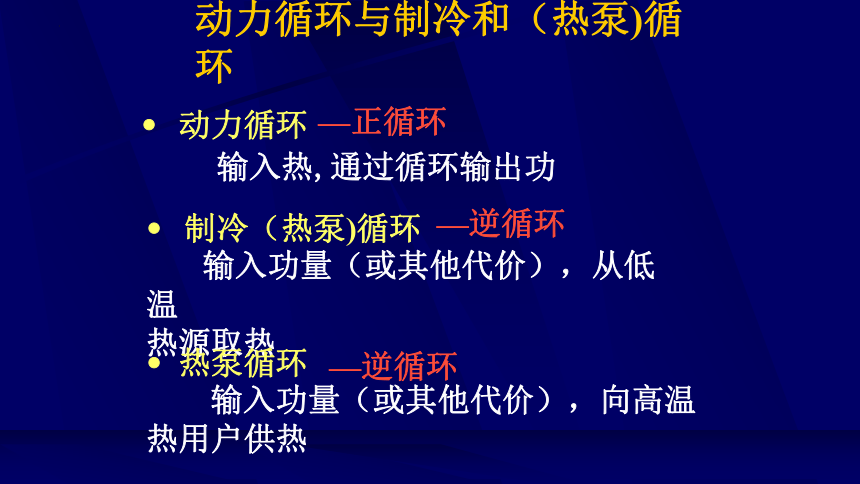

动力循环与制冷和（热泵)循环
制冷（热泵)循环
输入功量（或其他代价），从低温
热源取热
动力循环
输入热,通过循环输出功
热泵循环
输入功量（或其他代价），向高温热用户供热
—正循环
—逆循环
—逆循环

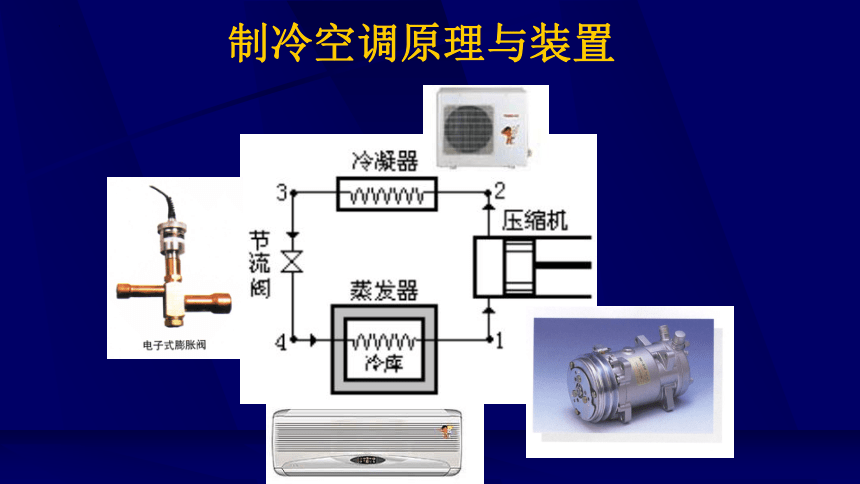

制冷空调原理与装置

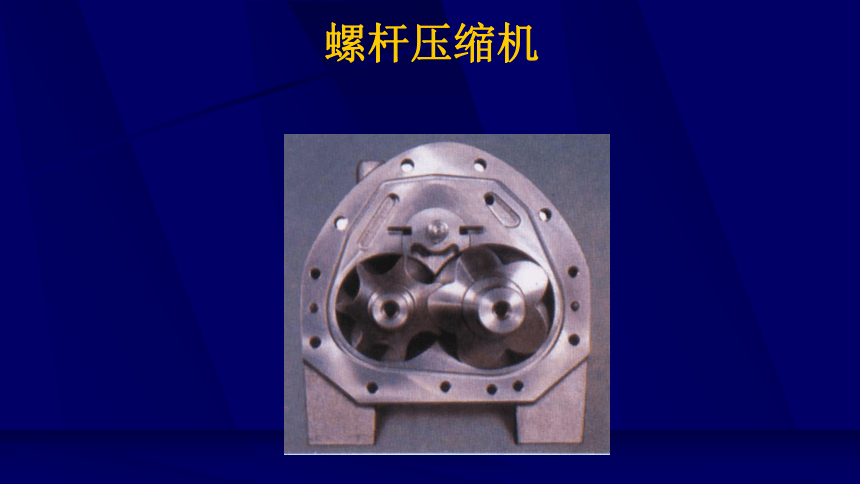

螺杆压缩机

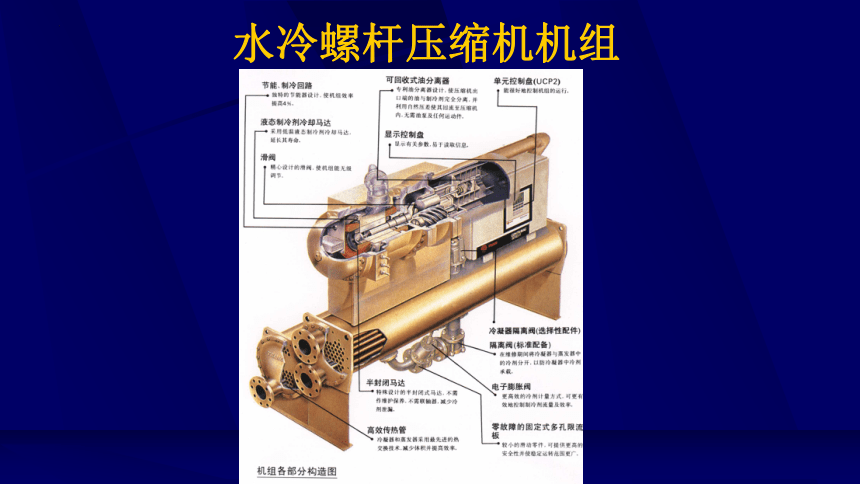

水冷螺杆压缩机机组

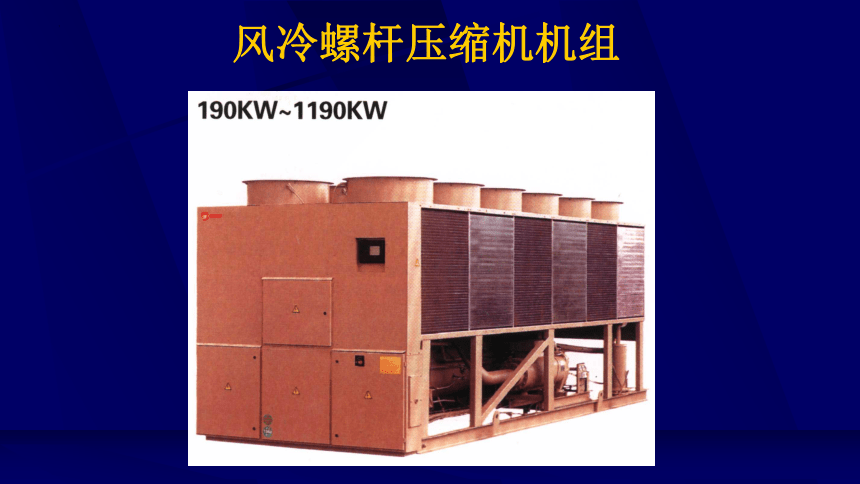

风冷螺杆压缩机机组
冷柜冰箱机组
汽车空调机组
冷热两用空调机组
(a)夏季制冷循环
(b)冬季热泵循环
制冷与热泵两用装置示意图
A 四通换向阀，B 毛细节流装置，C 压缩机
制冷
制热
大型户式空调机组
制冷循环和制冷系数
Coefficient of Performance
T0环境
T2冷库
卡诺逆循环
q1
q2
w
T
s
T2
T0
T0不变, T2 εC
T2不变, T0 εC
热泵循环和供热系数
Coefficient of Performance
T1房间
T0环境
卡诺逆循环
q1
q2
w
T
s
T2
T0
T1不变, T0 εC
T0不变, T1 εC
T1
制冷能力和冷吨
生产中常用制冷能力来衡量设备产冷量大小
制冷能力：制冷设备单位时间内从冷库取 走的热量(kJ/s)。
商业上常用冷吨来表示。
1冷吨：1吨0°C饱和水在24小时内被冷冻
到0°C的冰所需冷量。
水的凝结（熔化）热 r =334 kJ/kg
1冷吨=3.86 kJ/s
1美国冷吨=3.517 kJ/s
