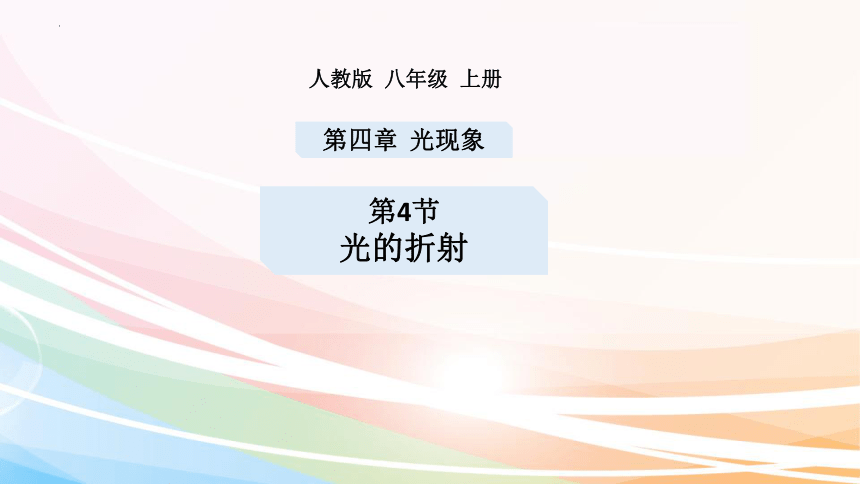

人教版 八年级 上册
第四章 光现象
第4节
光的折射

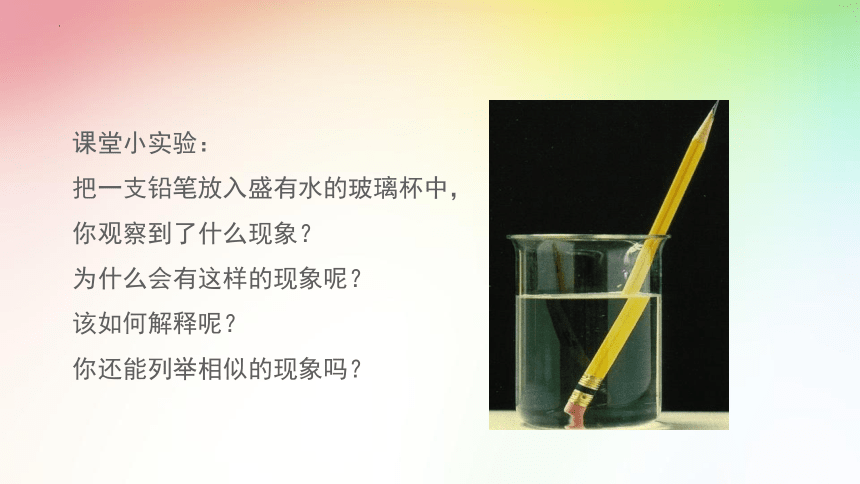

课堂小实验：
把一支铅笔放入盛有水的玻璃杯中，
你观察到了什么现象？
为什么会有这样的现象呢？
该如何解释呢？
你还能列举相似的现象吗？

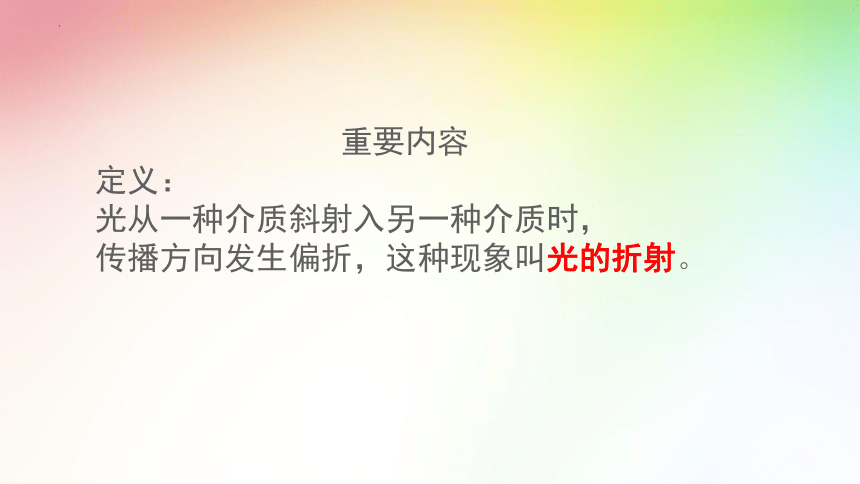

重要内容
定义：
光从一种介质斜射入另一种介质时，
传播方向发生偏折，这种现象叫光的折射。

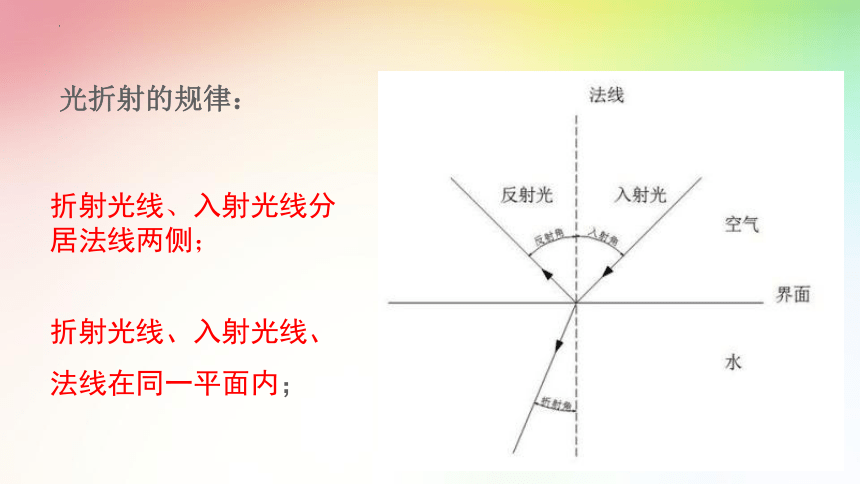

折射光线、入射光线分居法线两侧；
折射光线、入射光线、
法线在同一平面内；
光折射的规律：
α
γ
A
O
B
空气
水
空气
水

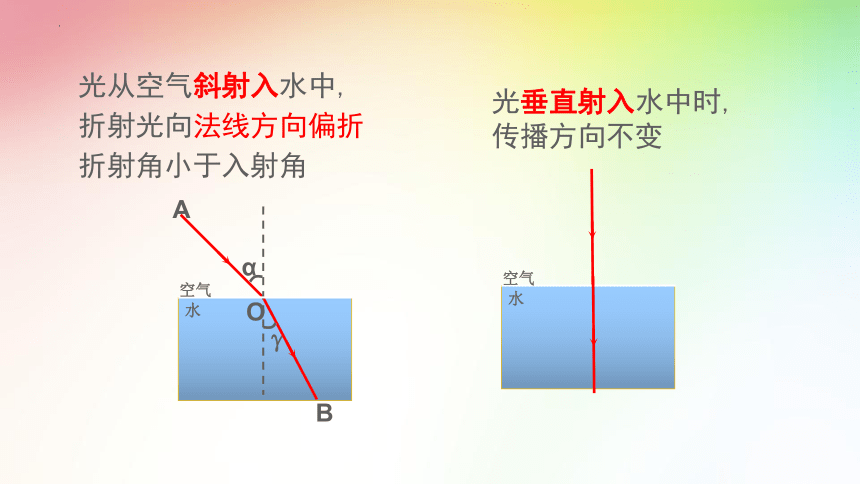

光从空气斜射入水中,
折射光向法线方向偏折
折射角小于入射角
光垂直射入水中时,
传播方向不变

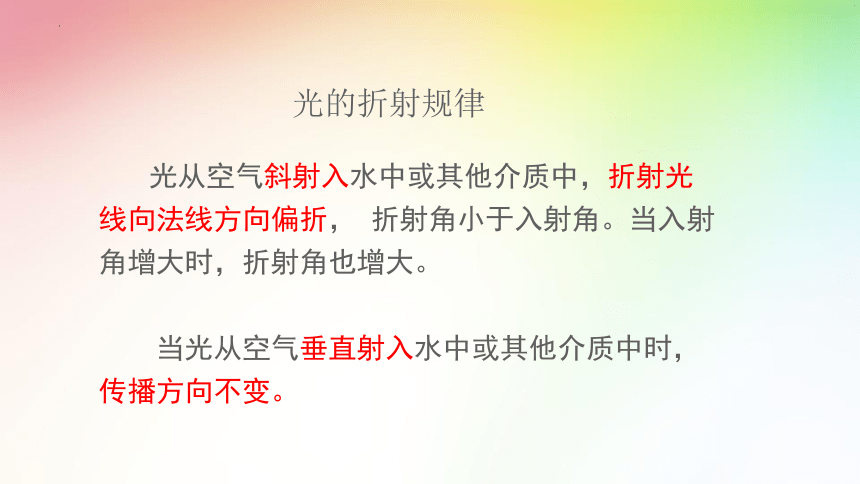

光从空气斜射入水中或其他介质中，折射光线向法线方向偏折， 折射角小于入射角。当入射角增大时，折射角也增大。
当光从空气垂直射入水中或其他介质中时，传播方向不变。
光的折射规律

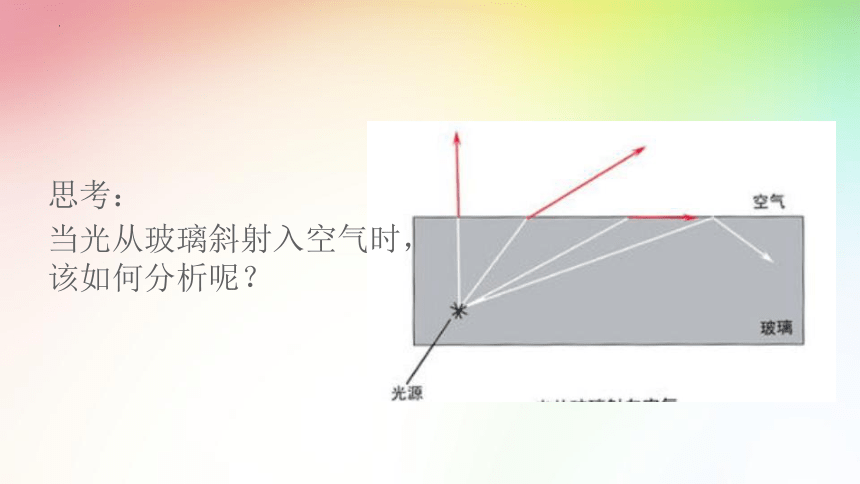

思考：
当光从玻璃斜射入空气时，该如何分析呢？
i
γ
B
空气
A
O
N
N/
水（玻璃）
空气
N
N/
γ
i
水（玻璃）
入射角>折射角
折射角>入射角
空气中的角大
光从其他介质斜射入空气中，折射角大于入射角。
光的折射规律
1.角度关系
当光从空气斜射入水或玻璃时，折射角小于入射角。
当光从水或玻璃斜射入空气时，折射角大于入射角。
当光垂直射入另一种介质时传播方向不改变。
2.三线关系
折射光线和入射光线分别位于法线的两侧。
折射光线、入射光线和法线在同一平面内。
3.光路可逆
发生折射时，光路是可逆的。
课堂小练习
1、下列哪个图能表示光从空气斜射入水中？（ ）
课堂小练习
2、下列哪个图能表示光从玻璃斜射入空气中？（ ）
生活中的折射现象
为什么水池看上去比实际深度浅？
从水下看岸上的物体，为什么变高了？
怎样才能叉到鱼？
在岸上看水中的物体，看到的物体偏高
生活中的折射现象
1．光的折射
2．光的折射规律
3．光路的可逆性
小结
4．生活中的折射现象
