（六）多彩的光C--透镜及其应用
类别 凸透镜 凹透镜
概念 中间①____，边缘②____的透镜 中间③____，边缘④____的透镜
图例 　 　 　 　
性质 对光具有⑤______作用 对光具有⑥______作用
应用 放大镜、老花镜 近视镜
厚
薄
薄
厚
会聚
发散

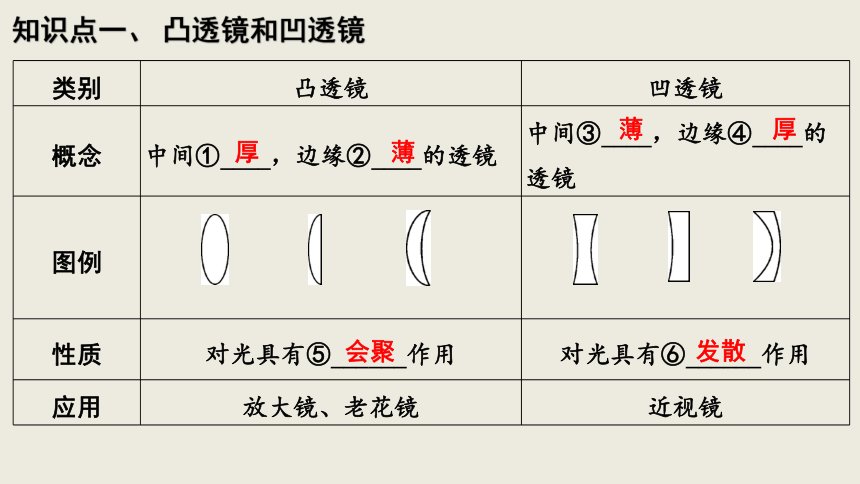

知识点一、 凸透镜和凹透镜

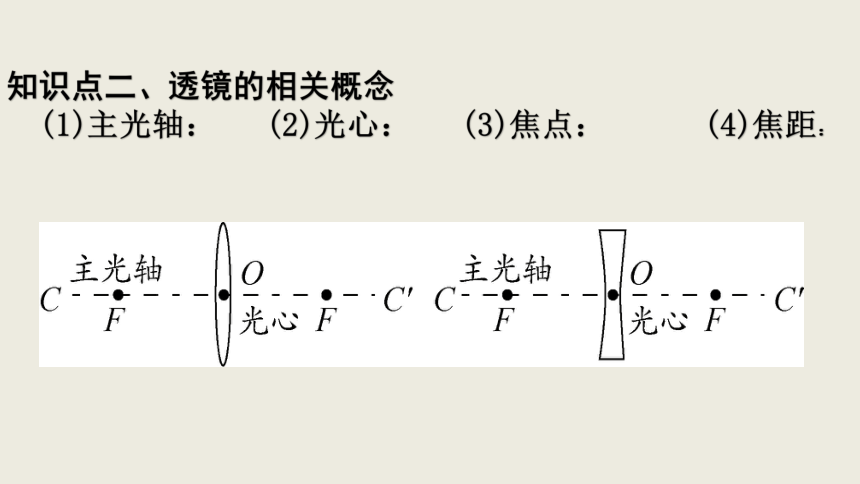

知识点二、透镜的相关概念
(1)主光轴： (2)光心： (3)焦点： (4)焦距：

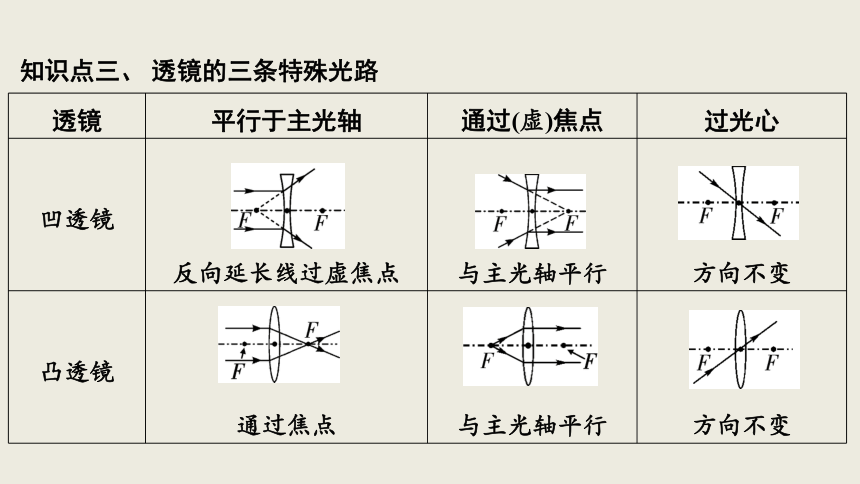

知识点三、 透镜的三条特殊光路
透镜 平行于主光轴 通过(虚)焦点 过光心
凹透镜 反向延长线过虚焦点 与主光轴平行
方向不变
凸透镜 通过焦点 与主光轴平行
方向不变
作图专项练习

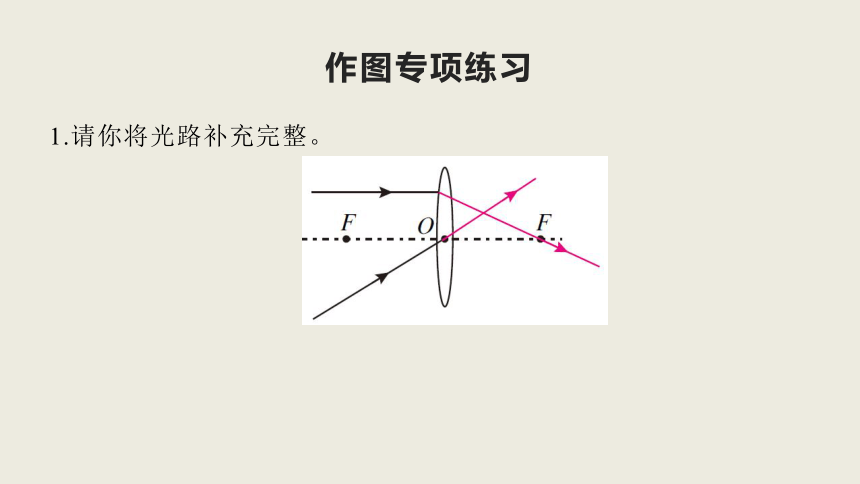

1.请你将光路补充完整。

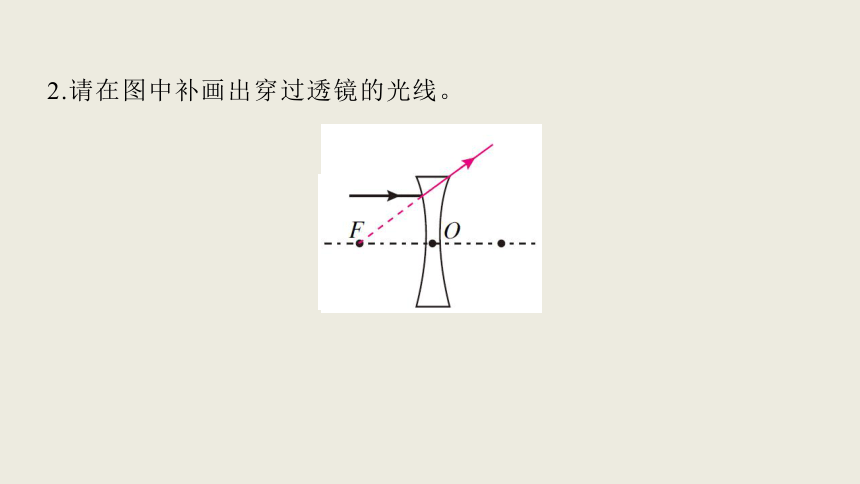

2.请在图中补画出穿过透镜的光线。

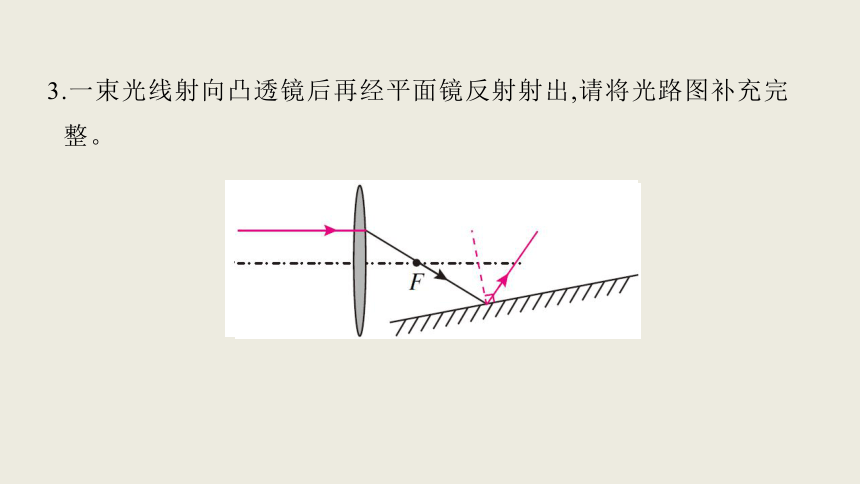

3.一束光线射向凸透镜后再经平面镜反射射出,请将光路图补充完整。
4.如图所示,请完成图中两条入射光线通过凸透镜后的光路图。
5.如图所示,凸透镜与凹透镜的一个焦点重合,请根据入射光线,画出相应的出射光线。
1. 凸透镜成像时的物理量
(1)焦距：凸透镜的焦点到光心的距离，用f表示。
(2)物距：物体到凸透镜光心的距离叫做物距，用u表示。
(3)像距：像到凸透镜光心的距离叫做像距，用v表示。
知识点四、凸透镜成像规律及应用
2．凸透镜成像规律的光路分析
物距与焦 距的关系 光路图 像距与焦 距的关系 成像特点 应用
u>2f fu＝2f v＝2f ⑧______、⑨______、⑩______ 测焦距
实像
倒立
等大
实像
物距与焦 距的关系 光路图 像距与焦 距的关系 成像特点 应用
f2f ______、 ______、 ______ 投影仪
u＝f 折射光线为平行光线，不成像 探照灯
u倒立
放大
实像
正立
放大
虚像
3. 凸透镜成像的规律
实验装置
过程 蜡烛和光屏分居在凸透镜__________;调节凸透镜中心、光屏中心、烛焰中心大致在__________,目的是使像成在__________
两侧
同一高度
光屏中央
深 入 探 究 遮住凸透镜一部分,成像性质__________(仍完整),像变__________;
不变
暗
1. 眼睛的视物原理
人眼的晶状体和角膜共同作用相当于一个 ____透镜，把来自物体的光会聚在视网膜上，形成物体的像。视网膜相当于 ______。物体在视网膜上成倒立、 ______的 ____像。
知识点五、神奇的眼睛
凸
光屏
缩小
实
2．视力的矫正
前面
凹
后面
凸
