(共26张PPT)
第八章　压强
第四节　流体压强与流速的关系
沪科版新教材同步教学课件
几十吨的飞机为什么能起飞
中间的蜡烛是怎么燃烧起来的？
几十吨的飞机为什么能起飞
新课导入
下面现象的物理原理是什么？
几十吨的飞机为什么能起飞
新课导入

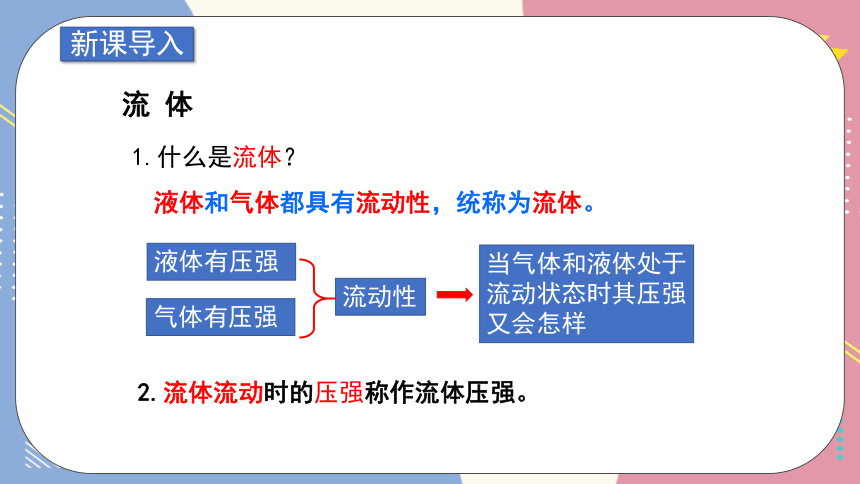

流 体
1.什么是流体？
液体和气体都具有流动性，统称为流体。
2.流体流动时的压强称作流体压强。
液体有压强
气体有压强
流动性
当气体和液体处于流动状态时其压强又会怎样
几十吨的飞机为什么能起飞

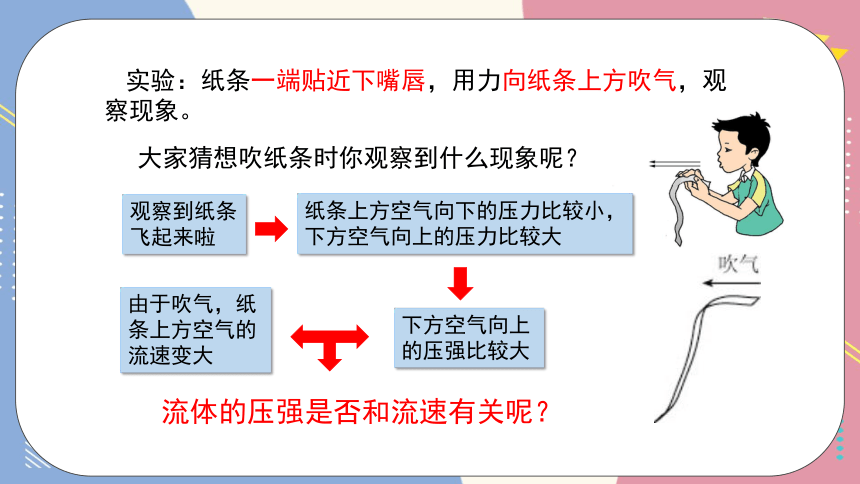

实验：纸条一端贴近下嘴唇，用力向纸条上方吹气，观察现象。
大家猜想吹纸条时你观察到什么现象呢？
观察到纸条飞起来啦
纸条上方空气向下的压力比较小，下方空气向上的压力比较大
由于吹气，纸条上方空气的流速变大
下方空气向上的压强比较大
流体的压强是否和流速有关呢？
几十吨的飞机为什么能起飞

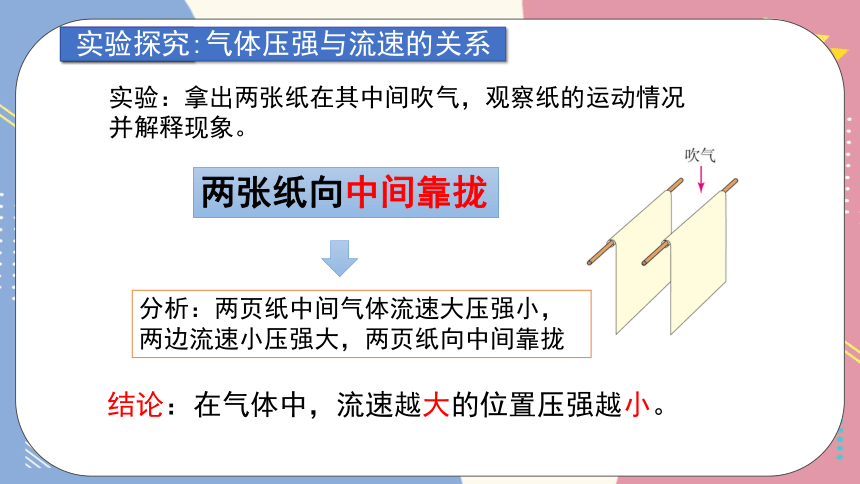

实验：拿出两张纸在其中间吹气，观察纸的运动情况并解释现象。
两张纸向中间靠拢
分析：两页纸中间气体流速大压强小，两边流速小压强大，两页纸向中间靠拢
实验探究
结论：在气体中，流速越大的位置压强越小。
实验探究:气体压强与流速的关系
几十吨的飞机为什么能起飞

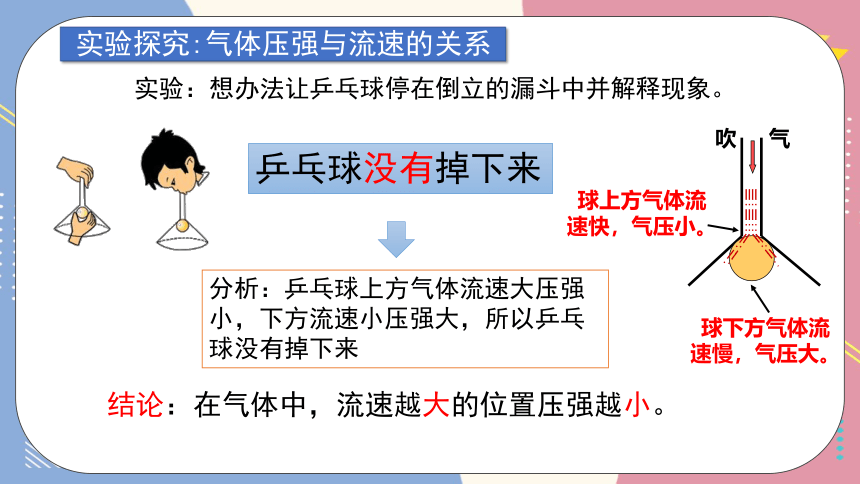

实验：想办法让乒乓球停在倒立的漏斗中并解释现象。
球上方气体流速快，气压小。
球下方气体流速慢，气压大。
吹 气
乒乓球没有掉下来
分析：乒乓球上方气体流速大压强小，下方流速小压强大，所以乒乓球没有掉下来
结论：在气体中，流速越大的位置压强越小。
实验探究:气体压强与流速的关系
几十吨的飞机为什么能起飞
实验探究:气体压强与流速的关系

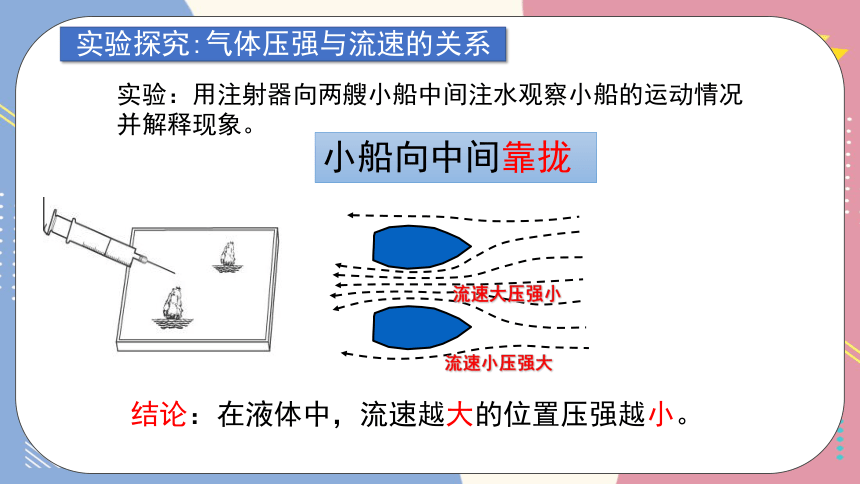

实验：用注射器向两艘小船中间注水观察小船的运动情况并解释现象。
小船向中间靠拢
流速大压强小
流速小压强大
结论：在液体中，流速越大的位置压强越小。
几十吨的飞机为什么能起飞

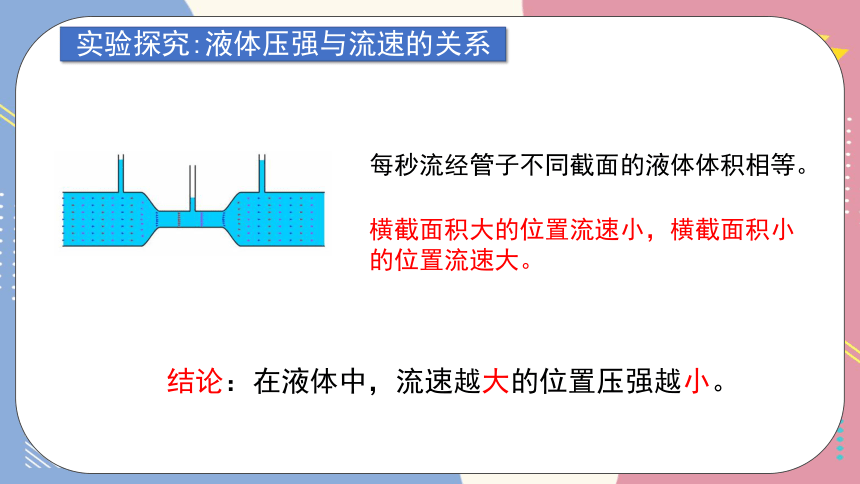

每秒流经管子不同截面的液体体积相等。
横截面积大的位置流速小，横截面积小的位置流速大。
实验探究:液体压强与流速的关系
结论：在液体中，流速越大的位置压强越小。
几十吨的飞机为什么能起飞

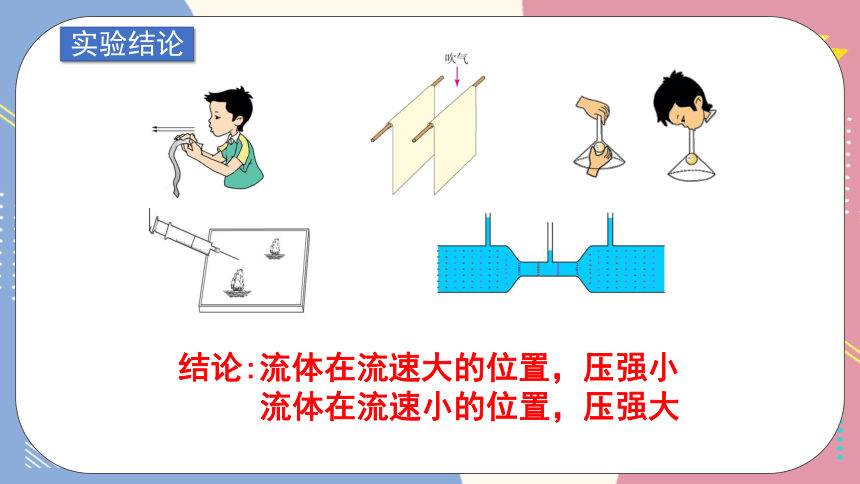

实验结论
结论:流体在流速大的位置，压强小
流体在流速小的位置，压强大
几十吨的飞机为什么能起飞
想一想
在两支筷子中间放上乒乓球，用吸管向中间吹气，能看到什么现象？
在火车站或地铁站的站台上，乘客必须站在安全线以外的地方候车，这是为什么呢？
如图水平吹气，会看到什么现象？
几十吨的飞机为什么能起飞
想一想
航海规则为什么规定两艘轮船不能近距离同向航行？
同向行驶两船中间部分水流速大，压强小，两船就会在外侧压力下撞在一起。
√
×
几十吨的飞机为什么能起飞
课堂练习
1.如图所示，将一根玻璃管制成粗细不同的两段，管的下方与一个装有部分水的连通器相通。当从管的一端吹气时，连通器两端A、B液面高度变化情况正确的是（ ）
A．A液面上升 B．A液面下降
C．B液面下降 D．A、B液面高度均不变
B
几十吨的飞机为什么能起飞
思考
飞机为什么能像鸟儿一样遨游天空？
几十吨的飞机为什么能起飞
飞机的升力
A
B
A，B俩个人赛跑，在相等的时间从路的一端跑到另一端，谁的速度大一些
几十吨的飞机为什么能起飞
飞机的升力
上表面 下表面
空气流速
压强
产生升力的原因
分析：飞机机翼上面气流的速度大，气体的压强小；下面的气流速度小，气体的压强大。因此在上下表面产生了压强差，从而产生压力差，这就形成向上的升力。
飞机机翼的形状：
上凸下平
大
大
小
小
上下表面的压力差
几十吨的飞机为什么能起飞
飞机的升力
机翼上、下表面的压强差是产生升力的原因
原因
几十吨的飞机为什么能起飞
水翼船和其他船舶不同之处，是在船的底部装了两幅类似于飞机机翼的水翼，船舶航行时，水流经过水翼上方的流速大，压强小，水经过水翼下方的流速小，压强大，从而产生了向上的压力差，有了向上的升力，把船体向上托起，使船体与水的接触面积减小，减小了水对船体的阻力，进一步提高了船速。
几十吨的飞机为什么能起飞
生活中现象
通过小轿车外形与机翼的形状比较能得到什么启示？
气体经过汽车的时候上面流速大，压强小，下面流速小，压强大，使汽车有一个向上的力，跑起来省力，减小汽车在行驶过程中受到的阻力，速度更快。
　　 小轿车在快速行驶时，其顶部的压强小，底部的压强大，小轿车的速度越大，这种压强差就越大，车对地面的压力就越小，车就轻飘飘的，容易翻车。
几十吨的飞机为什么能起飞
跑车尾翼
在高速行驶的汽车尾部安装有水平尾翼，水平尾翼下部气流速度快，压强小，上部压强大，将车压向地面，使汽车行驶稳、安全。
气流偏导器
生活中现象
几十吨的飞机为什么能起飞
课堂练习
1.诗人杜甫在《茅屋为秋风所破歌》中写到：“八月秋高风怒号，卷我屋上三重茅”，请你分析诗中包含的物理道理。
风怒号
空气流动很快
卷我屋上三重茅
茅草都向上运动而飞走
分析：
答：
这是因为刮大风时，茅草上面的空气流动快，茅草的下面的空气基本是静止的。
根据流体中，流速大的地方压强小的原理，
茅草上面的空气压强压力小，而下面的压强压力大，对茅草产生了向上的升力使它飞走了。
几十吨的飞机为什么能起飞
课堂练习
2.草原犬鼠空调系统。如图是非洲草原犬鼠洞穴的横截面示意图。洞穴有两个出口，一个是平的，而另一个则有隆起的圆形土堆。请问犬鼠为什么要在一个洞口堆上土包呢？
洞穴有两个出口一个是平的，而另一个则是隆起的圆形土堆，两个洞口的形状不同，决定了洞穴中空气流动的方向。吹过平坦表面的风运动速度小，压强大；吹过隆起表面的风速度大，压强小。因此，地面上风吹进了犬鼠的洞穴，给犬鼠带去了习习凉风。
几十吨的飞机为什么能起飞
课堂练习
3.如图所示，在雨中撑伞的行人，每当大风吹来，会有伞被向上“吸”的感觉，关于产生这一现象的主要原因，下列说法正确的是(　　)
A．伞上方的空气流速大于下方
B．伞上方的空气流速等于下方
C．伞上方的空气流速小于下方
D．伞的质量太差
A
几十吨的飞机为什么能起飞
课堂练习
4.如图所示是一种水翼船，船体下安装了水翼. 当船在高速航行时，水面下的水翼会使船身整体抬高离开水面，从而减小水对船的阻力. 则水翼安装正确的是 (　　)
D
几十吨的飞机为什么能起飞
课堂练习
5.我们经常看到这样的现象：在无风的天气，汽车在马路上快速驶过以后，马路两边的树叶会随风飘动，如图所示，汽车向左行驶，马路两边的树叶会沿着 A 、 B 、 C 哪一个方向飘动(　　)
A．向 A 方向飘动
B．向 B 方向飘动
C．向 C 方向飘动
D．条件不足，无法判断
A
几十吨的飞机为什么能起飞
课堂小结
一、流体：
气体和液体都具有流动性，统称为流体。
二、流体压强与流速的关系
流速大的位置压强小，流速小的位置压强大。
三、飞机的升力
机翼上下表面压强差是产生升力原因。
再见
