蒸汽回热循环(regenerative)

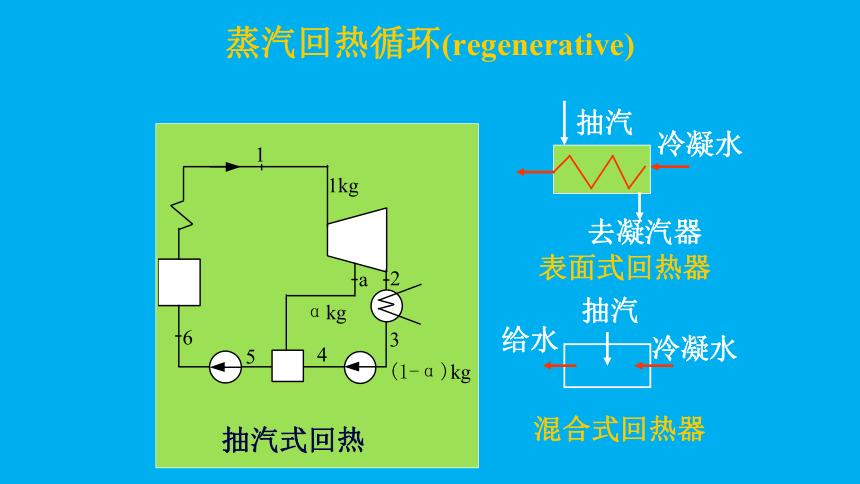

蒸汽回热循环(regenerative)
抽汽
去凝汽器
冷凝水
表面式回热器
抽汽
冷凝水
给水
混合式回热器
抽汽式回热

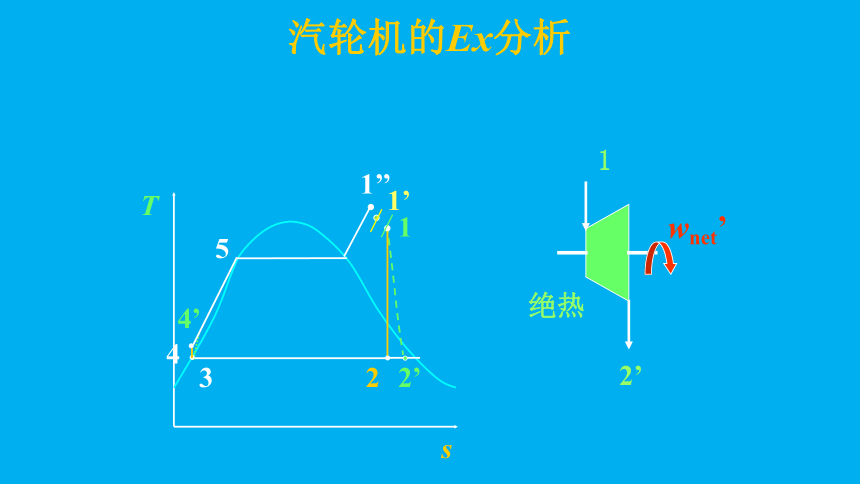

汽轮机的Ex分析
s
T
5
3
2
2’
4’
1’’
1’
1
4
1
2’
wnet’
绝热

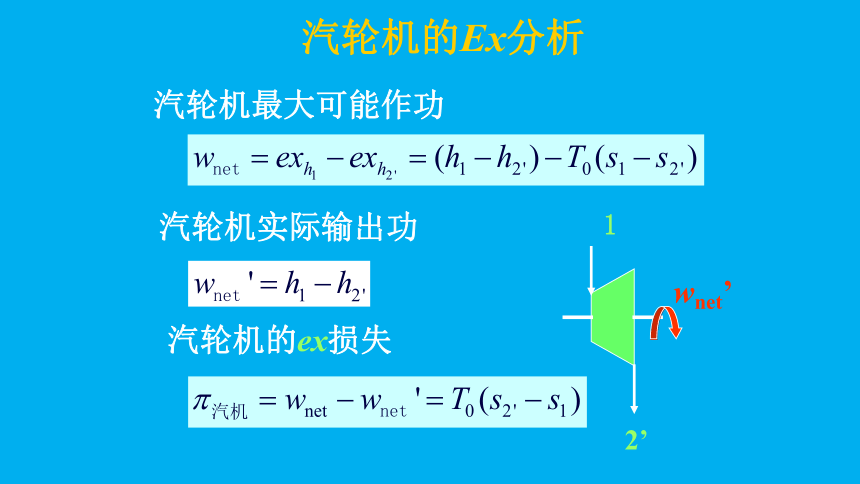

汽轮机的Ex分析
汽轮机最大可能作功
汽轮机的ex损失
1
2’
wnet’
汽轮机实际输出功
冷凝器的Ex分析
s
T
5
3
2
2’
4’
1’’
1’
1
4
3
2’
冷凝器的Ex分析
汽轮机最大可能作功
汽轮机的ex损失
1
2’
wnet’
汽轮机实际输出功
两种分析方法的比较
锅炉 qB/qf=10% B/ex,qf=56.7%
(燃烧14.1%排烟及散热
8.6%传热34%)
管道 qtu/qf= 0.6% tu/ex,qf= 0.5%
汽轮机 qt/qf= 0 t/ex,qf= 5.6%
凝汽器 qc/qf= 55.7% c/ex,qf= 3.5%
Ex 经济学分析方法
热效率法 Ex分析法
提高循环热效率的途径
改变循环参数
提高初温度
提高初压力
降低乏汽压力
改变循环形式
回热循环
再热循环
改变循环形式
热电联产
燃气-蒸汽联合循环
新型动力循环
IGCC
PFBC-CC
…...
T
s
6
5
4
3
1
b
§7-3 蒸汽再热循环(reheat)
T
s
6
5
4
3
1
b
蒸汽再热循环的热效率
再热循环本身不一定提高循环热效率
与再热压力有关
x2降低,给提高初压创造了条件，选取再热压力合适，一般采用一次再热可使热效率提高2％～3.5％。
蒸汽再热循环的实践
再热压力 pb=pa 0.2~0.3p1
p1<10MPa，一般不采用再热
我国常见机组，10、12.5、20、30万机组，p1>13.5MPa，一次再热
超临界机组， t1>600℃，p1>25MPa，二次再热
T
s
6
5
4
3
1
b
蒸汽再热循环的定量计算
吸热量：
放热量：
净功（忽略泵功）：
热效率：
蒸汽再热循环实体照片
