热电联产(供)循环
热电联产(供)循环
用发电厂作了功的蒸汽的余热来满足热用户的需要，这种作法称为热电联(产)供。

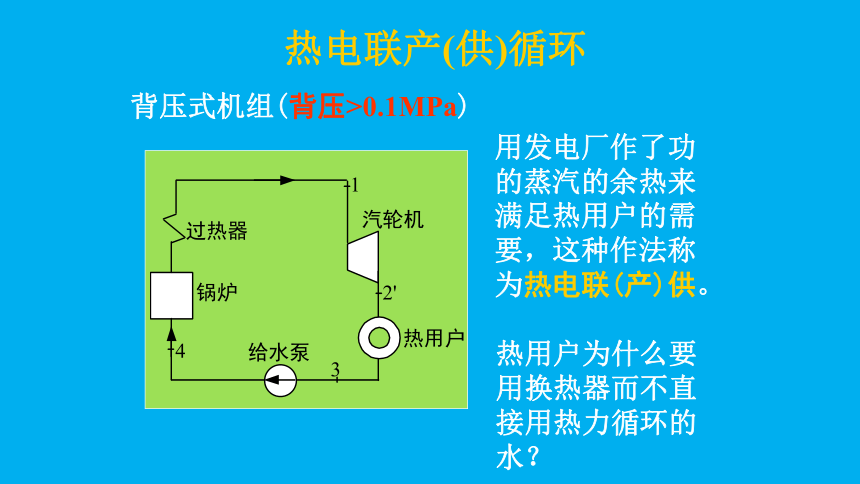

背压式机组(背压>0.1MPa)
热用户为什么要用换热器而不直接用热力循环的水？
北京市电厂分布示意图
背压式热电联产(供)循环
背压式缺点：
热电互相影响
供热参数单一

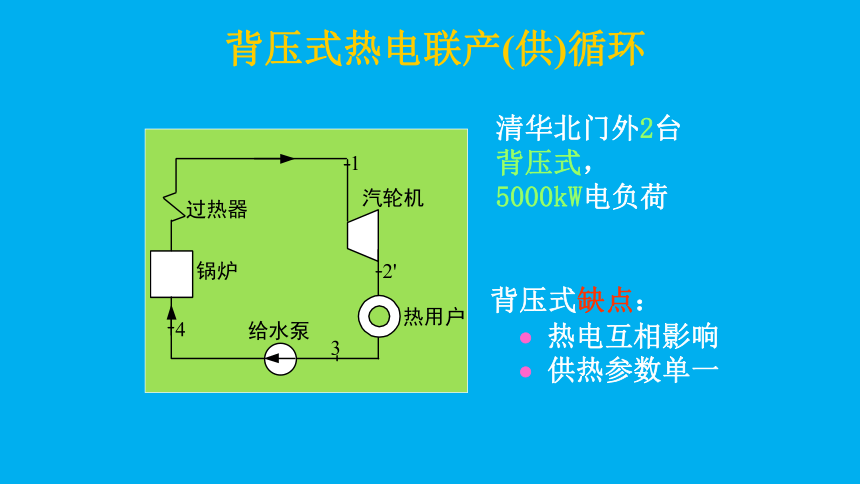

清华北门外2台背压式，
5000kW电负荷
抽汽调节式热电联产(供)循环

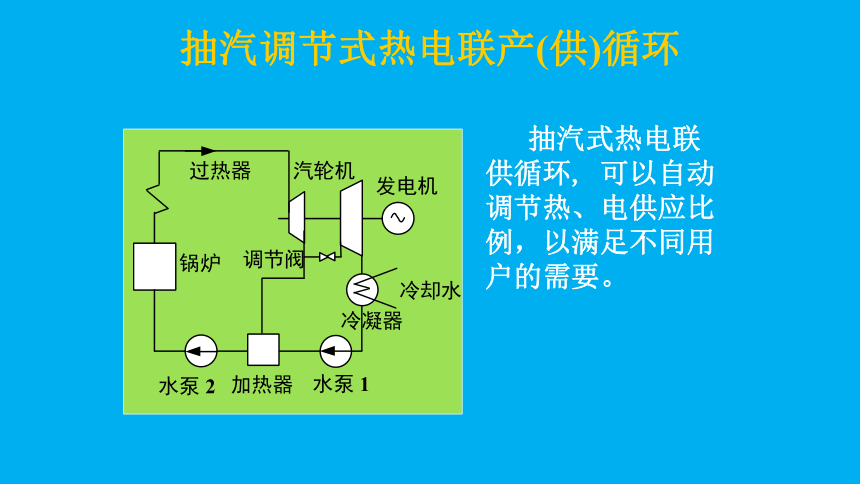

抽汽式热电联供循环, 可以自动调节热、电供应比例，以满足不同用户的需要。

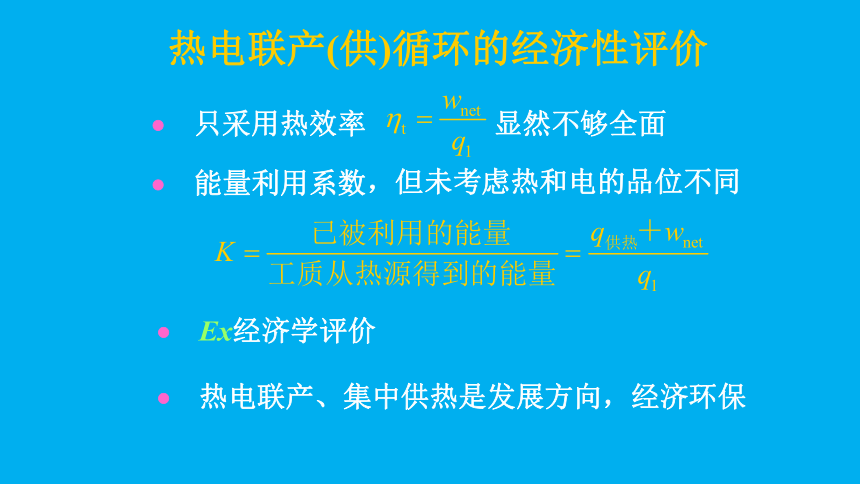

热电联产(供)循环的经济性评价
只采用热效率 显然不够全面
能量利用系数
，但未考虑热和电的品位不同
Ex经济学评价
热电联产、集中供热是发展方向，经济环保

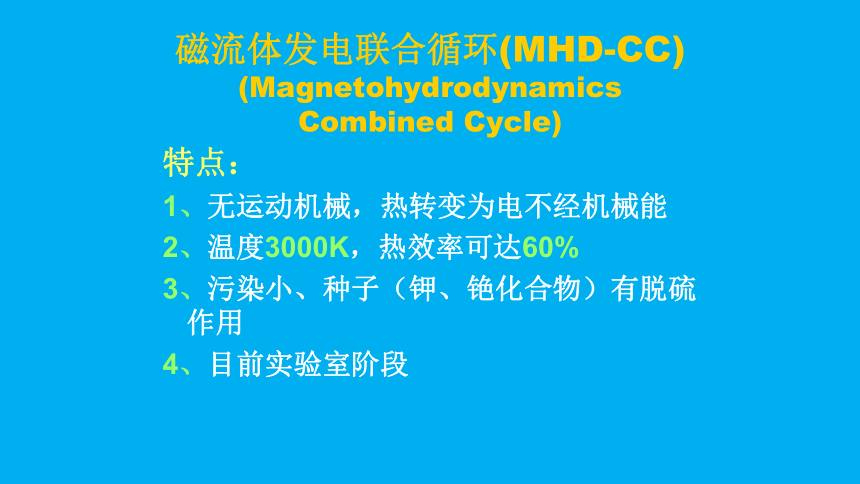

磁流体发电联合循环(MHD-CC)
(Magnetohydrodynamics Combined Cycle)
特点：
1、无运动机械，热转变为电不经机械能
2、温度3000K，热效率可达60%
3、污染小、种子（钾、铯化合物）有脱硫作用
4、目前实验室阶段
整体煤气化燃料电池联合循环
蒸汽抽汽回热循环
(1- )kg
kg
6
5
a
s
4
3
2
1
1kg
T
a
kg
4
(1- )kg
5
1kg
由于T-s图上各点质量不同，面积不再直接代表热和功
抽汽回热循环的抽汽量计算
(1- )kg
kg
6
5
a
s
4
3
2
1
1kg
T
a
kg
4
(1- )kg
5
1kg
以混合式回热器为例
热一律
忽略泵功
抽汽回热循环热效率的计算
(1- )kg
kg
6
5
a
s
4
3
2
1
1kg
T
吸热量：
放热量：
净功：
热效率：
为什么抽汽回热热效率提高？
(1- )kg
kg
6
5
a
s
4
3
2
1
1kg
T
教材P.256推导
简单朗肯循环：

物理意义： kg工质100%利用
1- kg工质效率未变
蒸汽抽汽回热循环的特点
小型火力发电厂回热级数一般为1～3级，中大型火力发电厂一般为 4～8级。
优点
提高热效率
减小汽轮机低压缸尺寸，末级叶片变短
减小凝汽器尺寸，减小锅炉受热面
可兼作除氧器
缺点
循环比功减小，汽耗率增加
增加设备复杂性
回热器投资
>缺点
提高循环热效率的途径
改变循环参数
提高初温度
提高初压力
降低乏汽压力
改变循环形式
回热循环
再热循环
改变循环形式
热电联产
燃气-蒸汽联合循环
新型动力循环
IGCC
PFBC-CC
…...
