水蒸气动力循环系统的简化

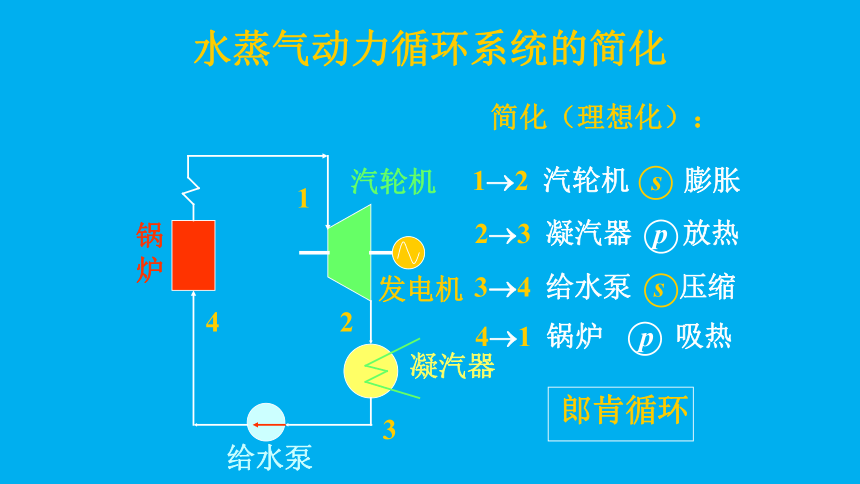

水蒸气动力循环系统的简化
锅
炉
汽轮机
发电机
给水泵
凝汽器
郎肯循环
1
2
3
4
简化（理想化）：
1 2 汽轮机 s 膨胀
2 3 凝汽器 p 放热
3 4 给水泵 s 压缩
4 1 锅炉 p 吸热
1
3
4
2
p
v

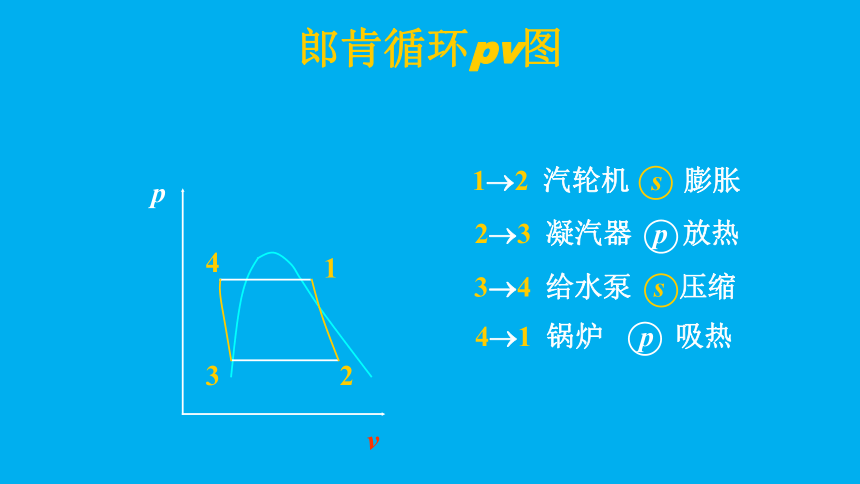

郎肯循环pv图
1 2 汽轮机 s 膨胀
2 3 凝汽器 p 放热
3 4 给水泵 s 压缩
4 1 锅炉 p 吸热
4
3
2
1
T
s
h
s
1
3
2
4

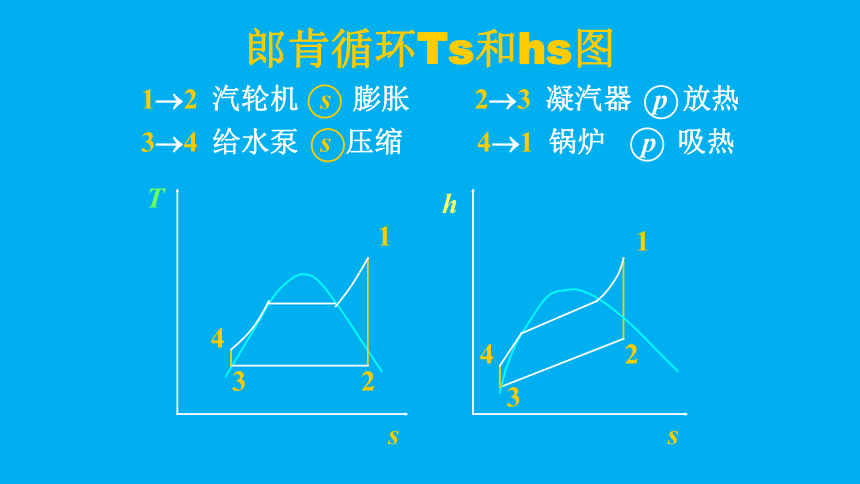

郎肯循环Ts和hs图
1 2 汽轮机 s 膨胀
2 3 凝汽器 p 放热
3 4 给水泵 s 压缩
4 1 锅炉 p 吸热
h
s
1
3
2
4

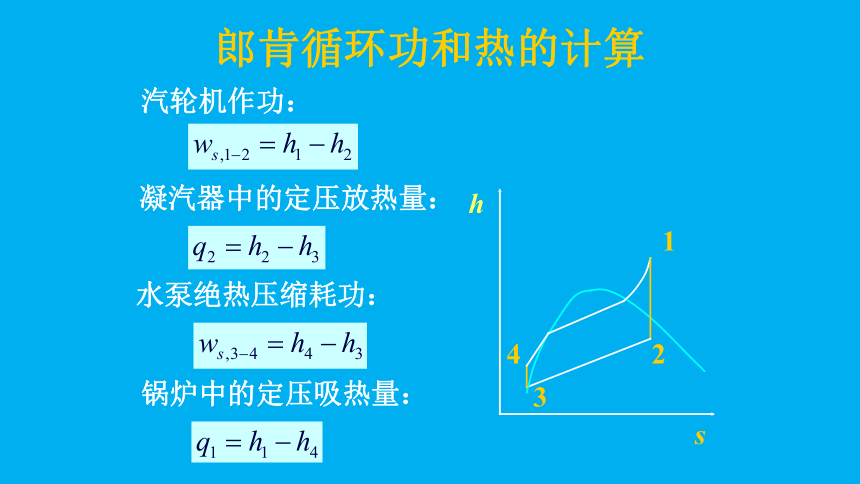

郎肯循环功和热的计算
汽轮机作功：
凝汽器中的定压放热量：
水泵绝热压缩耗功：
锅炉中的定压吸热量：
h
s
1
3
2
4

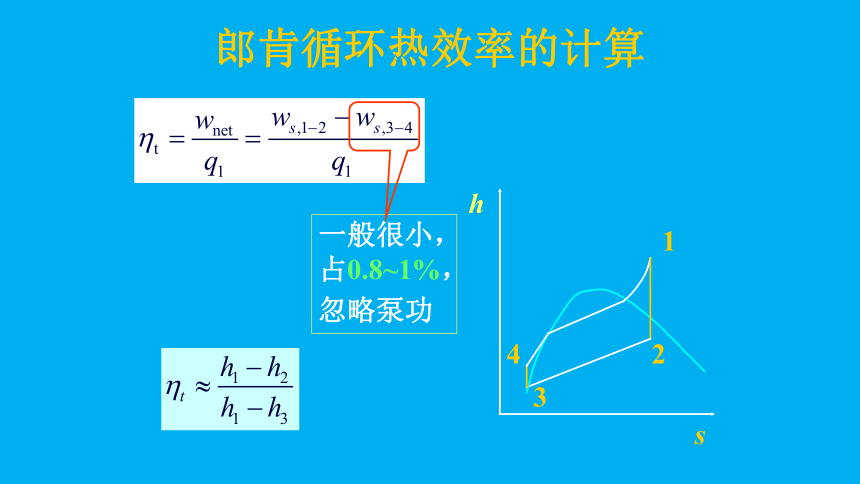

郎肯循环热效率的计算
一般很小，占0.8~1%，忽略泵功
工程上常用汽耗率, 反映装置经济性，设备尺寸
汽耗率：蒸汽动力装置每输出1kW.h
功量所消耗的蒸汽量kg

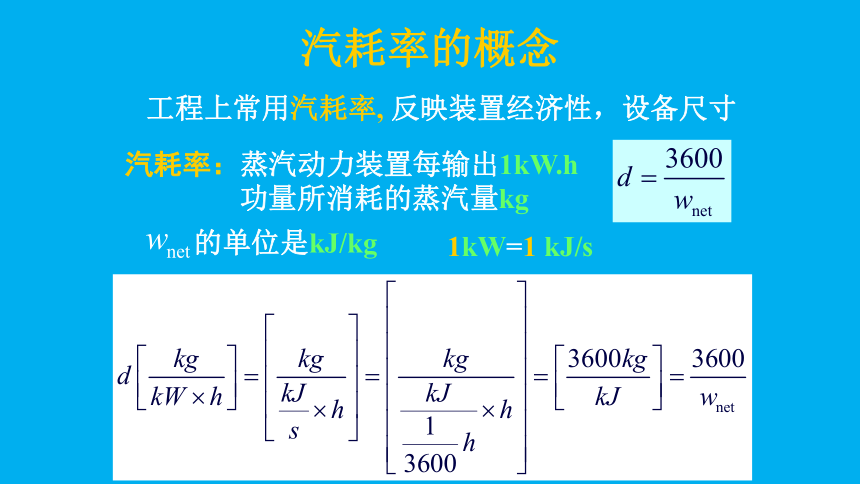

汽耗率的概念
的单位是kJ/kg
1kW=1 kJ/s
郎肯循环与卡诺循环比较
s
T
6
4
2
1
10
9
8
7
5
3
q2相同； q1卡诺> q1朗肯
卡诺> 朗肯； 等温吸热4’1难实现
11点x太小,不利于汽机强度； 12-9两相区难压缩；
wnet卡诺小
11
12
对比同温限1234’
对比5678或者9-10-11-12
s
p1, t1, p2
6
5
4
3
2
1
如何提高郎肯循环的热效率
影响热效率的参数？
T
s
T
6
5
4
3
2
1
蒸汽初压对郎肯循环热效率的影响
t1 , p2不变，p1
优点：
，汽轮机出口尺寸小
缺点：
对强度要求高
不利于汽轮机安全。一般要求出口干度大于0.85~ 0.88
s
T
6
5
4
3
2
1
蒸汽初温对郎肯循环热效率的影响
优点：
，有利于汽机安全。
缺点：
对耐热及强度要求高，目前最高初温一般在550℃左右
汽机出口尺寸大
p1 , p2不变，t1
s
T
6
5
4
3
2
1
乏汽压力对郎肯循环热效率的影响
优点：
缺点：
受环境温度限制，现在大型机组p2为0.0035~0.005MPa，相应的饱和温度约为27~ 33℃ ，已接近事实上可能达到的最低限度。冬天热效率高
p1 , t1不变，p2
蒸汽动力循环冷却水系统
蒸汽动力循环冷却水系统实体
