实际蒸汽动力循环分析

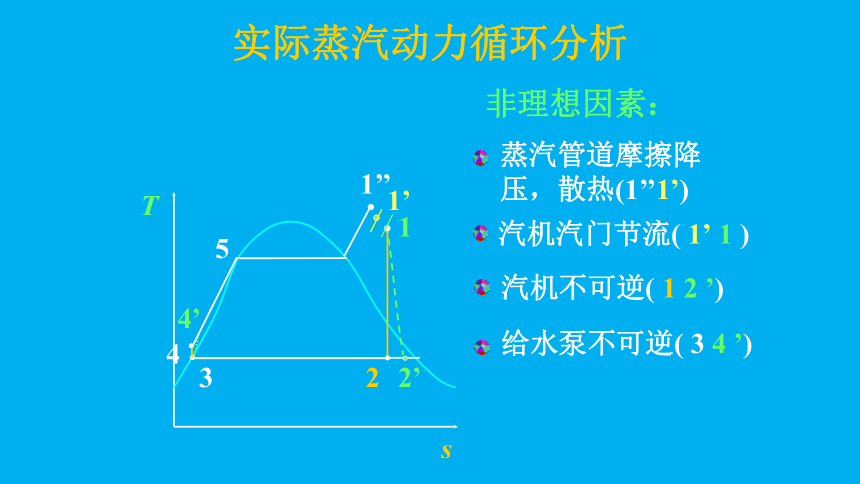

实际蒸汽动力循环分析
s
T
5
3
2
2’
4’
1’’
1’
1
4
非理想因素：
给水泵不可逆( 3 4 ’)
汽机不可逆( 1 2 ’)
汽机汽门节流( 1’ 1 )
蒸汽管道摩擦降压，散热(1’’1’)

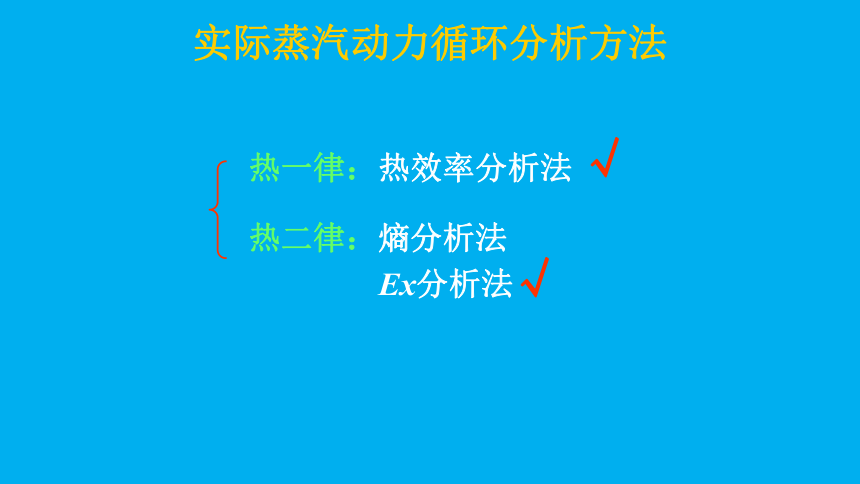

实际蒸汽动力循环分析方法
热一律：热效率分析法
热二律：熵分析法
Ex分析法
√
√

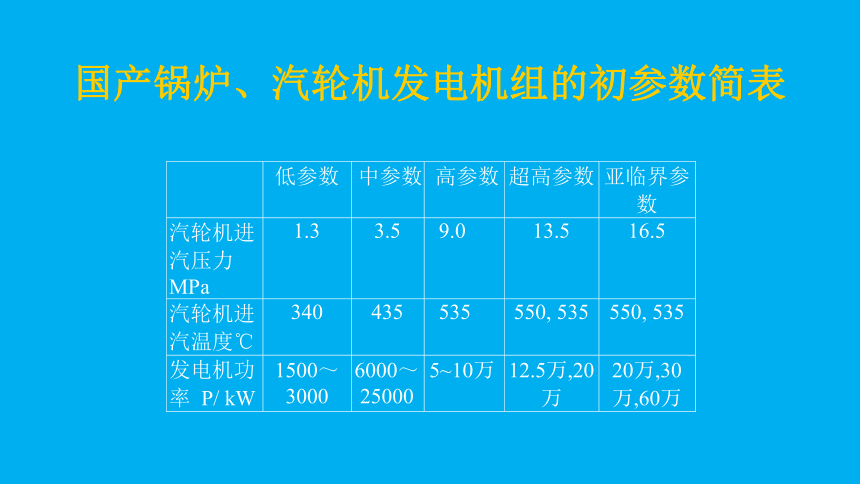

国产锅炉、汽轮机发电机组的初参数简表

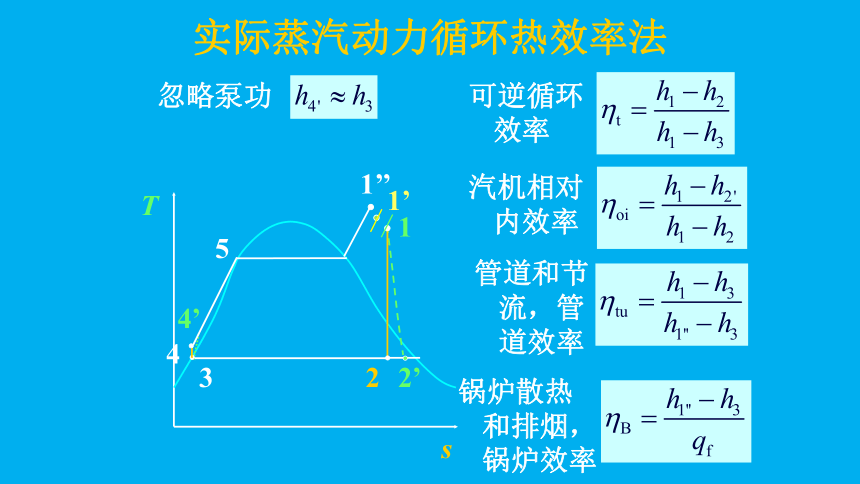

实际蒸汽动力循环热效率法
s
T
5
3
2
2’
4’
1’’
1’
1
4
忽略泵功
可逆循环效率
汽机相对内效率
管道和节流，管道效率
锅炉散热和排烟，锅炉效率

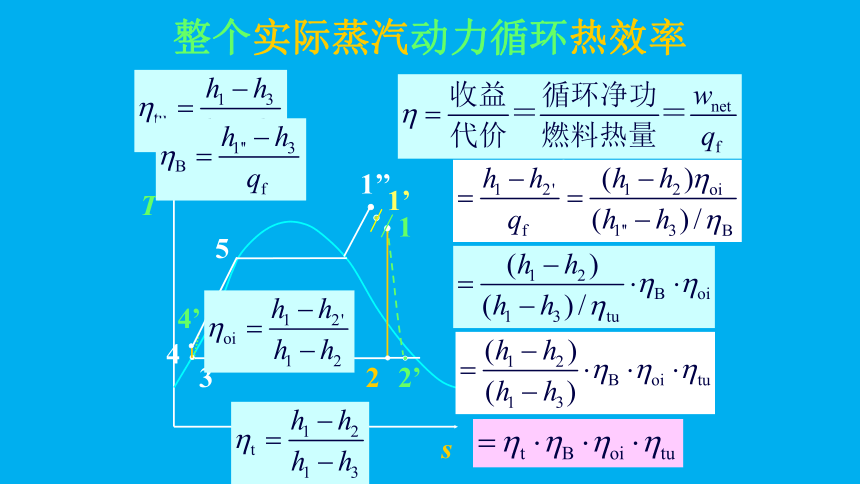

整个实际蒸汽动力循环热效率
s
T
5
3
2
2’
4’
1’’
1’
1
4

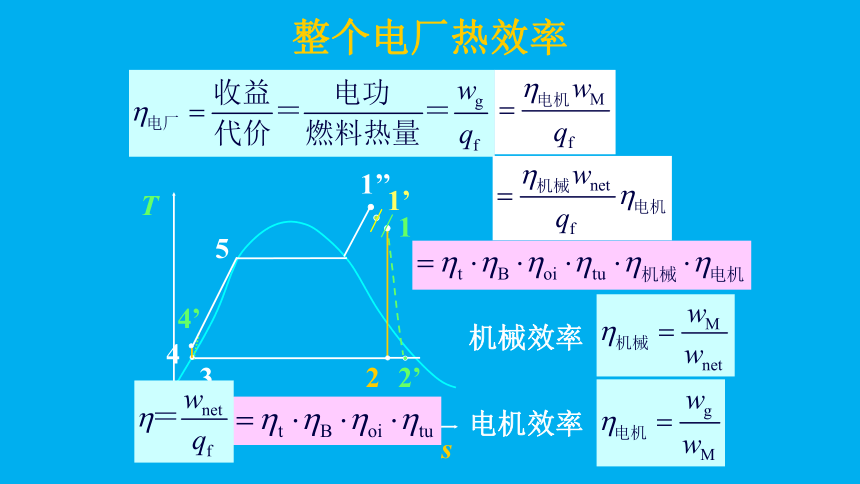

整个电厂热效率
s
T
5
3
2
2’
4’
1’’
1’
1
4
机械效率
电机效率
实际蒸汽动力装置的Ex分析法
对于稳定流动
进入设备的Ex总和
离开设备的Ex总和
Ex损失之和
焓Ex
锅炉的Ex分析
s
T
5
3
2
2’
4’
1’’
1’
1
4
排烟
过热汽
1’’
水
4’（3）
渣
燃料
空气
锅炉的Ex分析（燃烧）
排烟
过热汽
1’’
水
4’（3）
渣
燃料
空气
空气
燃料
设燃料完全是Ex
（1）燃烧，烟气热量
以环境为基准
平均燃烧温度
锅炉的Ex分析（散热）
排烟
过热汽
1’’
水
4’（3）
渣
燃料
空气
（2）排烟，渣，散热后，可传给水的ex
锅炉的Ex分析（传热）
排烟
过热汽
1’’
水
4’（3）
渣
燃料
空气
（3）传热，水的温度远比燃气低，温差传热
水得到的ex
管道和汽机主汽门节流的Ex分析
s
T
5
3
2
2’
4’
1’’
1’
1
4
1’’
1
管道和汽机主汽门节流的Ex分析
1’’
1
汽机入口ex
管道和主汽门的ex损失
