热力循环
热力循环

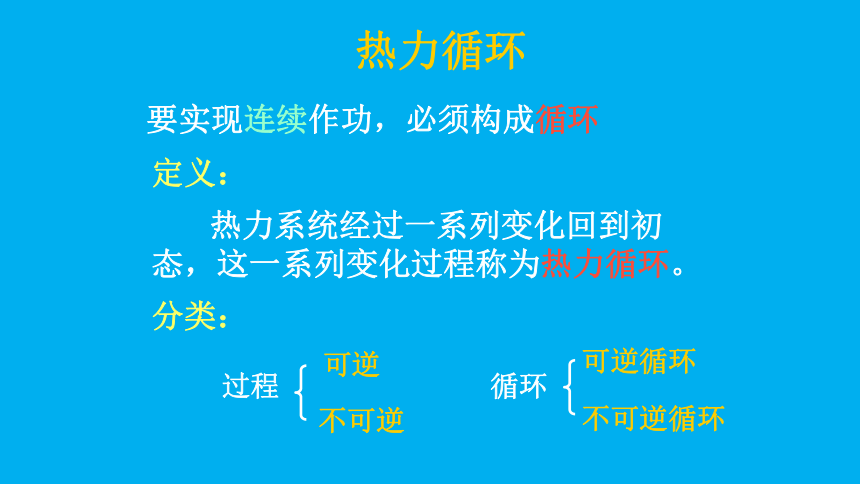

要实现连续作功，必须构成循环
定义：
热力系统经过一系列变化回到初态，这一系列变化过程称为热力循环。
不可逆循环
分类：
可逆
过程
不可逆
循环
可逆循环

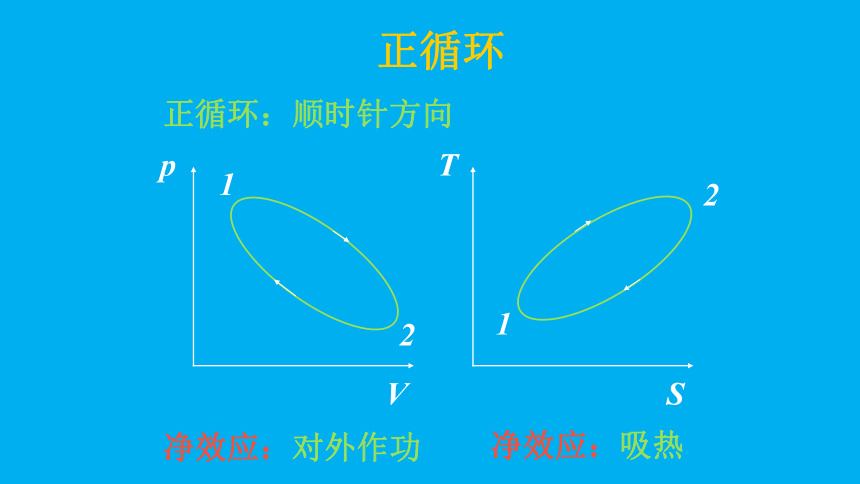

正循环
p
V
T
S
净效应：对外作功
净效应：吸热
正循环：顺时针方向
2
1
1
2

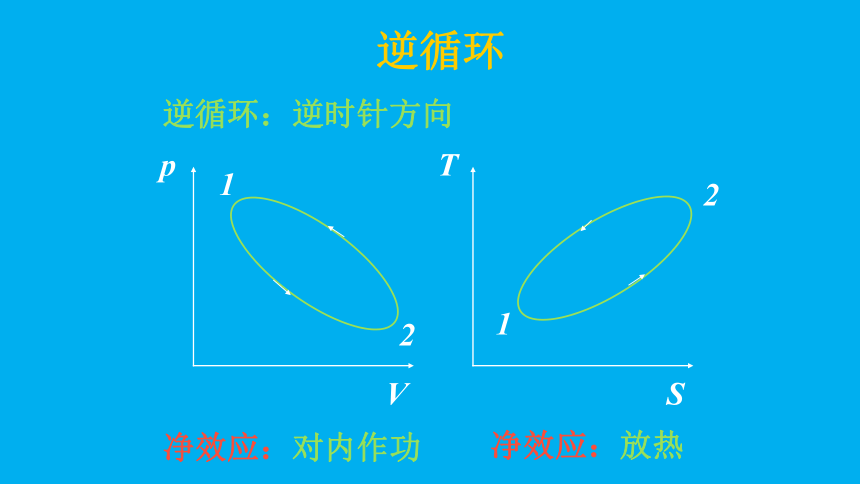

逆循环
p
V
T
S
净效应：对内作功
净效应：放热
逆循环：逆时针方向
2
1
1
2
热力循环的评价指标
正循环：净效应（对外作功，吸热）
W
T1
Q1
Q2
T2

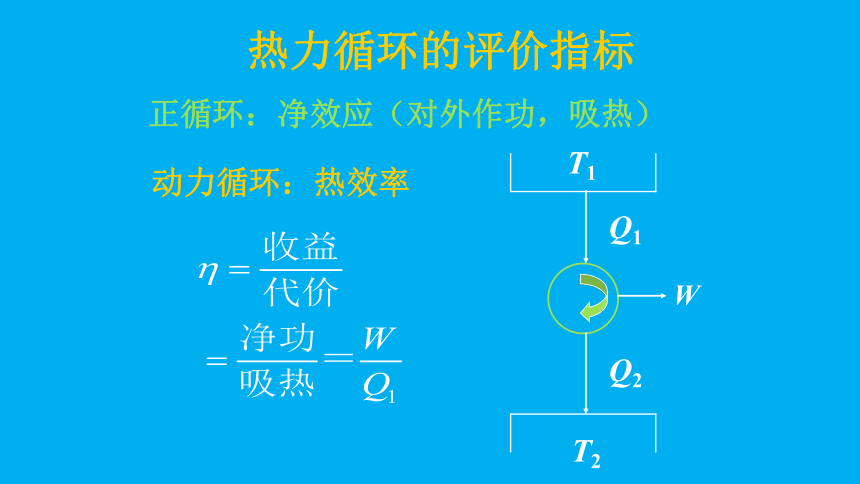

动力循环：热效率
热力循环的评价指标
逆循环：净效应（对内作功，放热）
W
T0
Q1
Q2
T2

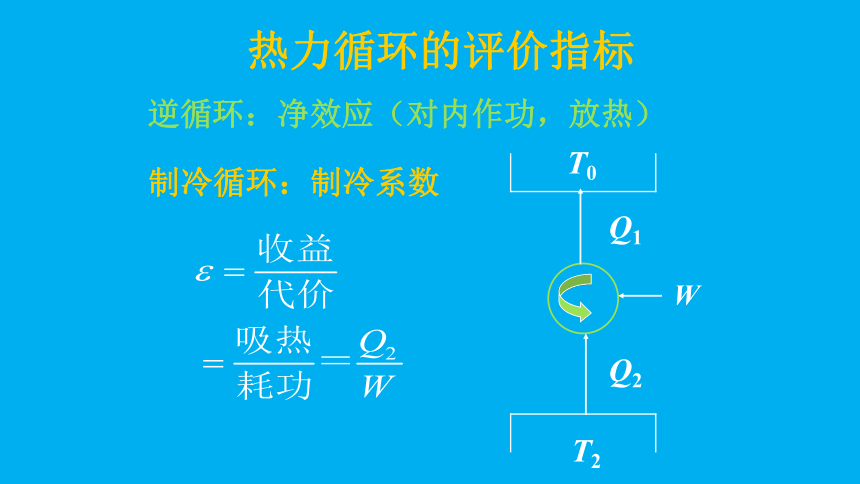

制冷循环：制冷系数
热力循环的评价指标
逆循环：净效应（对内作功，放热）
W
T1
Q1
Q2
T0

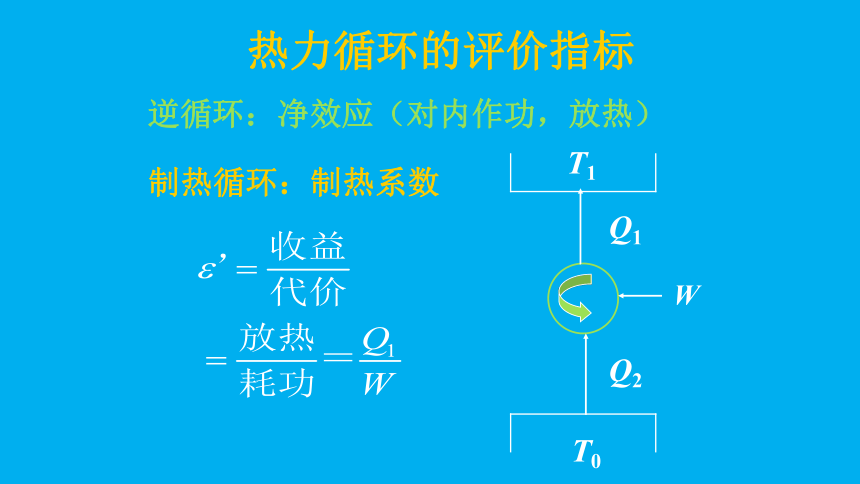

制热循环：制热系数
第一章 小 结
基本概念：
热力系
平衡、稳定、均匀
准静态、可逆
过程量、状态量、状态参数
功、热量、熵
p-V图、T-S图
循环、工作系数
第一章 讨论课
热力系
种类：
闭口系、开口系、绝热系、绝功系、孤立系
热力系的选取取决于研究目的和方法，具有随意性，选取不当将不便于分析。
一旦取定系统，沿边界寻找相互作用。
例1：绝热刚性容器向气缸充气
试分别选取闭口系和开口系，画出充气前后边界，标明功和热的方向。
(1)以容器内原有气体为系统
闭口系
功量：
气体对活塞作功W
W
Q
热量：
气体通过活塞从外界吸热Q
(2)以容器内残留的气体为系统
闭口系
功量：
残留气体对放逸气体作功W’
W’
Q’
热量：
残留气体从放逸气体吸热Q’
(3)以放逸气体为系统
闭口系
功量：
W + W’
热量：
Q + Q’
W
Q
W’
Q’
(4)以容器为系统
开口系
功量：
W’
热量：
Q’
W’
Q’
(5)以气缸为系统
开口系
功量：
W + W’’
热量：
Q + Q’’
W’’
Q’’
W
Q
