状态方程、坐标图
状态方程、坐标图

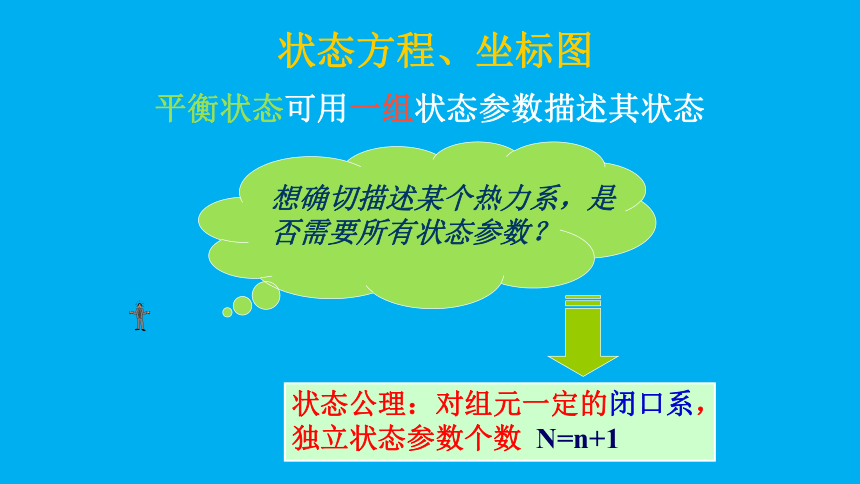

平衡状态可用一组状态参数描述其状态
状态公理：对组元一定的闭口系，独立状态参数个数 N=n+1
想确切描述某个热力系，是否需要所有状态参数？

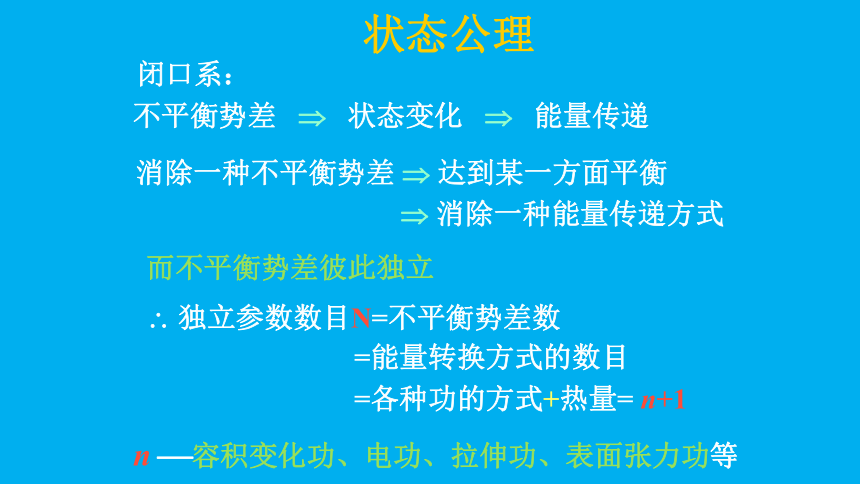

状态公理
闭口系：
不平衡势差 状态变化 能量传递
消除一种不平衡势差 达到某一方面平衡
消除一种能量传递方式
而不平衡势差彼此独立
独立参数数目N=不平衡势差数
=能量转换方式的数目
=各种功的方式+热量= n+1
n 容积变化功、电功、拉伸功、表面张力功等

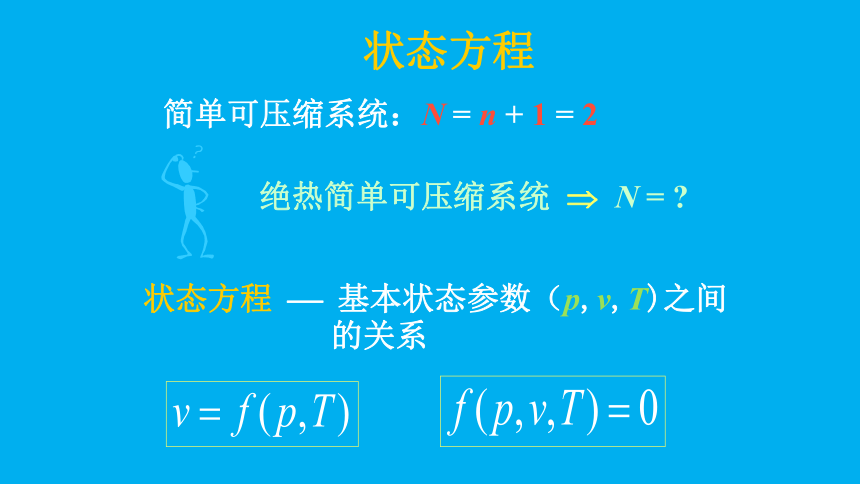

状态方程
简单可压缩系统：N = n + 1 = 2
绝热简单可压缩系统 N =
状态方程 基本状态参数（p,v,T)之间
的关系

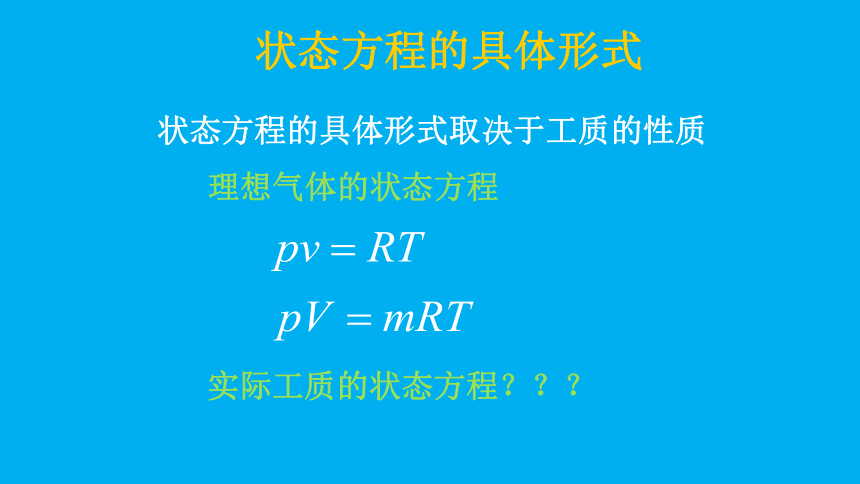

状态方程的具体形式
理想气体的状态方程
实际工质的状态方程？？？
状态方程的具体形式取决于工质的性质

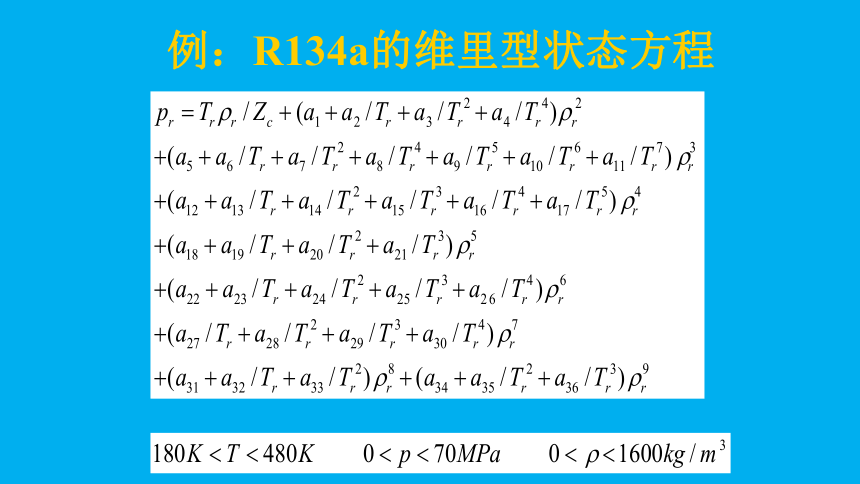

例：R134a的维里型状态方程
座标图
简单可压缩系 N=2，平面坐标图
p
v
1）系统任何平衡态可
表示在坐标图上
说明：
2）过程线中任意一点
为平衡态
3）不平衡态无法在图
上用实线表示
常见p-v图和T-s图
2
1
比容v
［m3/kg]
工质聚集的疏密程度
物理上常用密度
［kg/m3]
定义：
　　在不受外界影响的条件下（重力场除外），如果系统的状态参数不随时间变化，则该系统处于平衡状态。
温差 — 热不平衡势　　　　　　
压差 — 力不平衡势
化学反应 — 化学不平衡势
平衡的本质：不存在不平衡势
平衡与稳定
稳定：参数不随时间变化
稳定但存在不平衡势差
去掉外界影响，则状态变化
若以（热源+铜棒+冷源）为系统，又如何？
稳定不一定平衡，但平衡一定稳定
平衡与均匀
平衡：时间上
均匀：空间上
平衡不一定均匀，单相平衡态则一定是均匀的
为什么引入平衡概念？
如果系统平衡，可用一组确切的参数（压力、温度）描述
但平衡状态是死态，没有能量交换
能量交换
状态变化
破坏平衡
如何描述
温度测量方法
日常：水银温度计，酒精温度计，
水温度计
工业：热电偶，热敏电阻
计量：铂电阻温度计
