(共12张PPT)
功 量

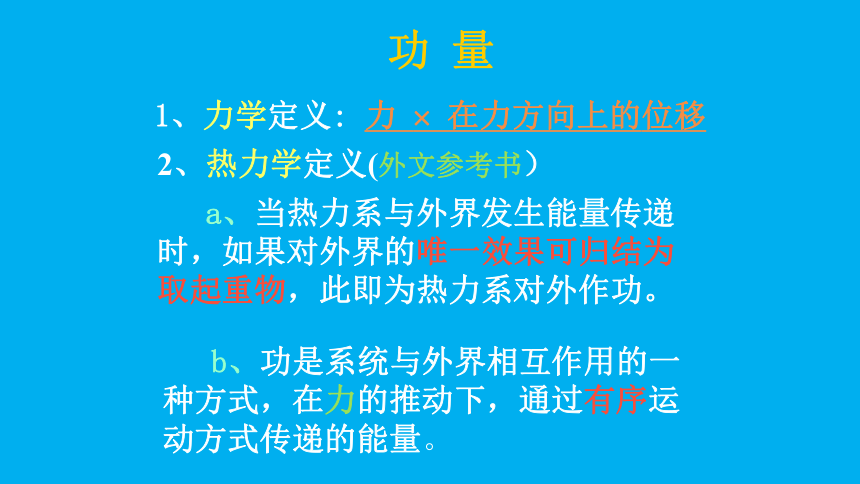

功 量
1、力学定义: 力 在力方向上的位移
2、热力学定义(外文参考书）
a、当热力系与外界发生能量传递时，如果对外界的唯一效果可归结为取起重物，此即为热力系对外作功。
b、功是系统与外界相互作用的一种方式，在力的推动下，通过有序运动方式传递的能量。

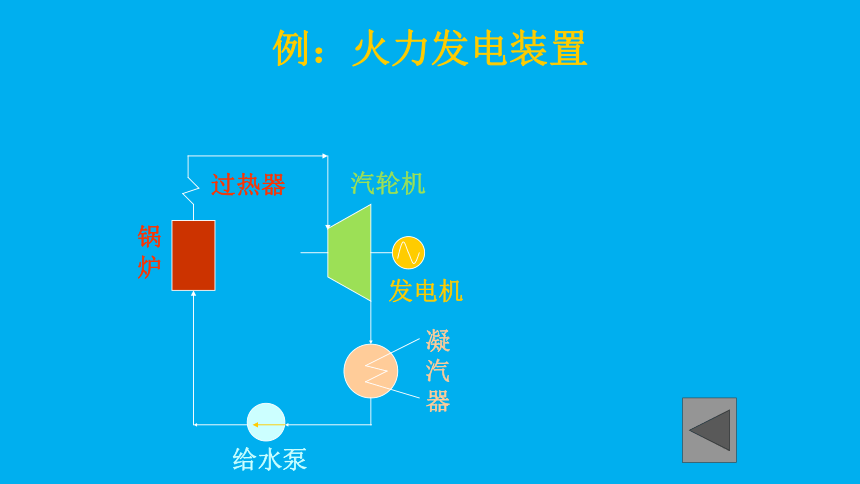

例：火力发电装置
锅
炉
汽轮机
发电机
给水泵
凝汽器
过热器

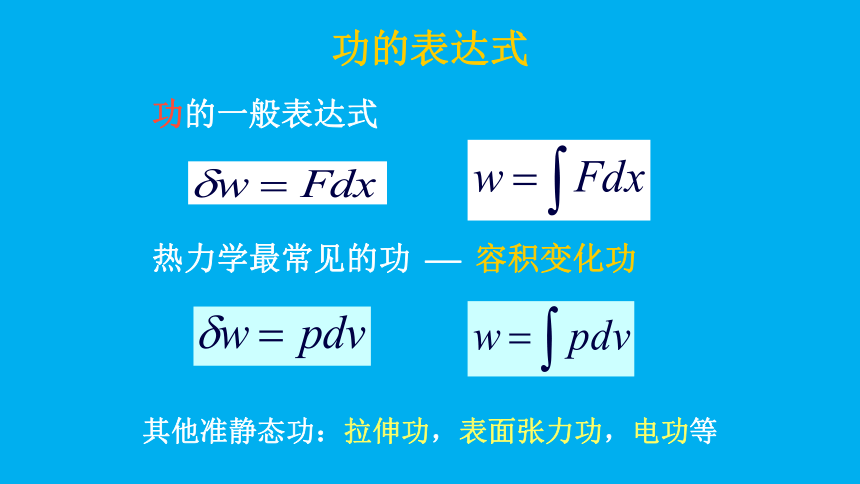

功的表达式
功的一般表达式
热力学最常见的功 容积变化功
其他准静态功：拉伸功，表面张力功，电功等

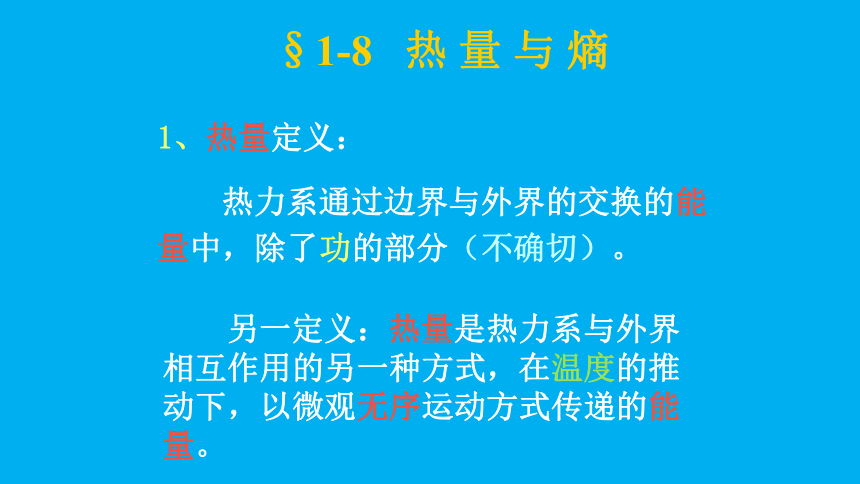

§1-8 热 量 与 熵
1、热量定义：
热力系通过边界与外界的交换的能量中，除了功的部分（不确切）。
另一定义：热量是热力系与外界相互作用的另一种方式，在温度的推动下，以微观无序运动方式传递的能量。
热 量 如 何 表 达 ？
热量是否可以用类似于功的式子表示？
？
引入“熵”
热量与容积变化功
能量传递方式 容积变化功 传热量
性质 过程量 过程量
推动力 压力 p 温度 T
标志 dV , dv dS , ds
公式
条件 准静态或可逆 可逆
熵（ Entropy）的定义
reversible
熵的简单引入
比参数 [kJ/kg.K]
ds: 可逆过程 qrev除以传热时的T所得的商
清华大学刘仙洲教授命名为“熵”
广延量 [kJ/K]
熵的说明
1、熵是状态参数
3、熵的物理意义：熵体现了可逆过程
传热的大小与方向
2、符号规定
系统吸热时为正 Q > 0 dS > 0
系统放热时为负 Q < 0 dS < 0
4、用途：判断热量方向
计算可逆过程的传热量
示功图与示热图
p
V
W
T
S
Q
示功图
温熵(示热)图
自由膨胀过程
刚性，绝热
真空

















A
B
B中没有气体，不能取做系统
以A中原有气体为系统
A中气体非准静态
A中气体没有作功
没有作功对象
后进去的对先进去的气体作功了吗？
气体混合过程
刚性，绝热， pA>>pB

















A
B
非准静态过程，非可逆过程
取A或B中气体为系统
可逆热力学没法计算
相互有功的作用
取A＋B气体为系统，无功
