(共19张PPT)
第十二章：简单机械
初中物理人教版
物理
第2节：滑轮
小孩为啥被帮不了忙
就这个小东西，让我来吧
好，让你来
看我分分钟
......

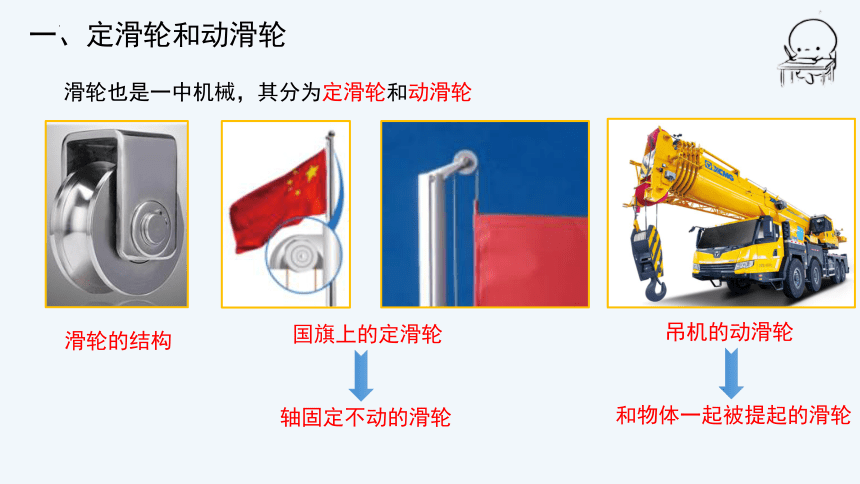

一、定滑轮和动滑轮
滑轮也是一中机械，其分为定滑轮和动滑轮
国旗上的定滑轮
吊机的动滑轮
轴固定不动的滑轮
和物体一起被提起的滑轮
滑轮的结构

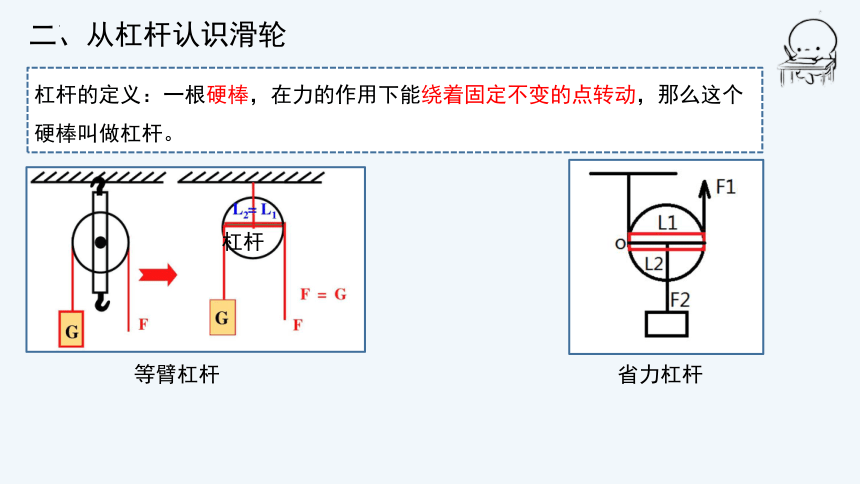

二、从杠杆认识滑轮
杠杆的定义：一根硬棒，在力的作用下能绕着固定不变的点转动，那么这个硬棒叫做杠杆。
杠杆
等臂杠杆
省力杠杆

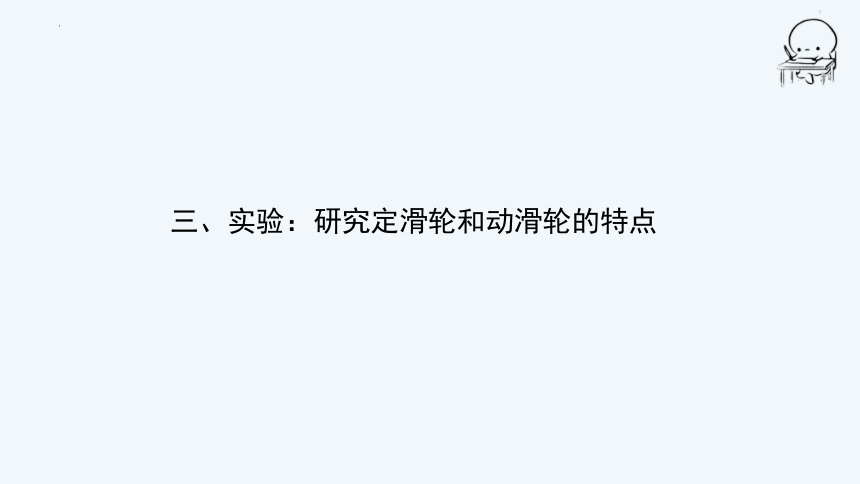

三、实验：研究定滑轮和动滑轮的特点

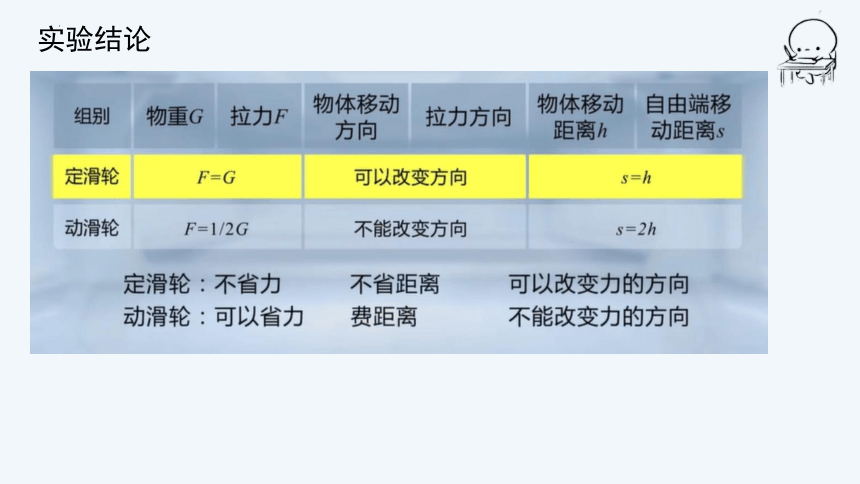

实验结论

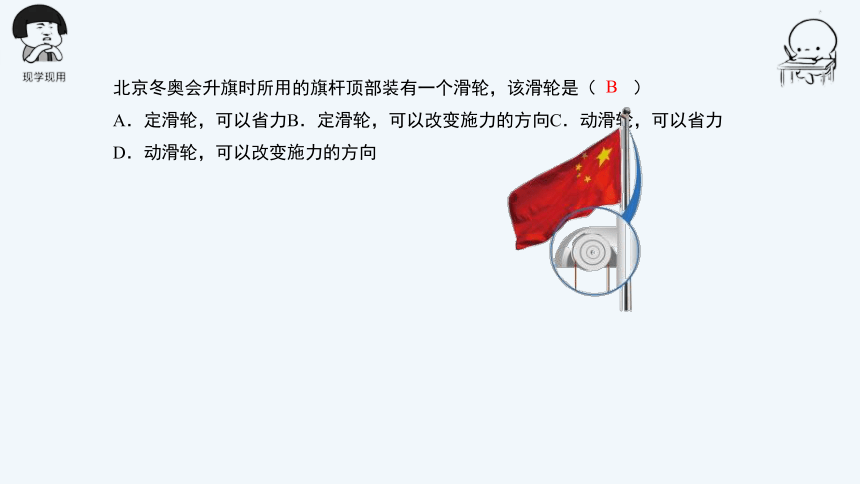

北京冬奥会升旗时所用的旗杆顶部装有一个滑轮，该滑轮是（　　）
A．定滑轮，可以省力B．定滑轮，可以改变施力的方向C．动滑轮，可以省力D．动滑轮，可以改变施力的方向
B
如图所示，通过定滑轮沿三个不同方向拉同一重物G，所用的拉力分别为F1、F2、F3则这三个力的大小关系是（　　）
A. F1>F2>F3
B. F1C. F1=F2=F3
D. 无法确定
C
三、滑轮组
如果既需要改变力的方向，又需要省更多的力、单独使用定滑轮或动滑轮都无法满足我们的需要。在实际应用中，人们常常把定滑轮和动滑轮组合在一起，构成滑轮组。
三、滑轮(组)
绳子的段数直接看动滑轮上有几根即可。注意：动滑轮上的勾勾上有线，也算是一段哦。
四、滑轮(组)里面的受力分析（对动滑轮分析）
F1
F2
G物+G动
以上情况均为平衡状态下且不考虑绳重和摩擦的分析；
再不考虑动滑轮的重力时，用滑轮组提起重物时，动滑轮上有几段绳子承担物重，提起物体的力就是物重的几分之一。物体上升的速度时绳子的几分之几。
3F1
3F1=G物+G动
G物+G动
2F1
2F1=G物+G动
如图所示，G=80N，在力F的作用下，滑轮以0.4m/s的速度匀速上升，不计摩擦及滑轮重，则物体的速度和力F的大小分别是（　　）
A．0.8m/s，160N B．8m/s，40NC．0.4m/s，160N D．2m/s，40N
F
A
F=2F绳=2G
2F绳=2G
在水平地面上放置一个重为360N的物体，用图中所示的装置匀速拉动物体（不计绳子与滑轮的摩擦），拉力F等于30N，则物体与地面间的摩擦力应为（　　）
A．60N
B．120N
C．90N
D．360N
C
如图所示，利用滑轮组匀速拉动水平地面上重为300N的物体。若物体和地面之间的摩擦力大小为45N。不计滑轮和绳的重力以及滑轮与绳间的摩擦力，则拉力F的大小为（　　）
A．100N
B．150N
C．15N
D．22.5N
D
由三只动滑轮和一只定滑轮组成的滑轮组，下悬挂重为G的物体，每只滑轮重均为G1，摩擦及绳重不计，重物静止不动，则绳端作用的拉力F为（　　）
A.
B.
C.
D.
D
F1=G
2F2=G+G1
2F3=G1+F2
2F=F3+G1
五、滑轮组最省力的画法以及陷阱（作图题）
【例题】如图所示，请用画线代替绳子，在图上画出最省力的绳子的绕法。
【变式】如图所示，人站在地面上，通过这个滑轮组把重物G提升到楼上，请你画出这个滑轮组最省力的绕线方法。
F
F
五、轮轴和斜面
轮轴：由两个半径不等的圆柱固定在同一轴线上组成，大的称为轮，小的称为轴。
斜面：一个与水平面成一定夹角的的倾斜平面
五、轮轴和斜面
如图所示，斜面长4m，高1m，工人用300N沿斜面方向的力将重为600N的箱子从斜面底端匀速推到车上。下列说法正确的是（　　）
A．使用斜面变得更费力了
B．改变斜面的倾斜角度，省力程度不变C．若斜面没有摩擦，则该斜面不算机械 D．箱子受到的摩擦力为150N
C
