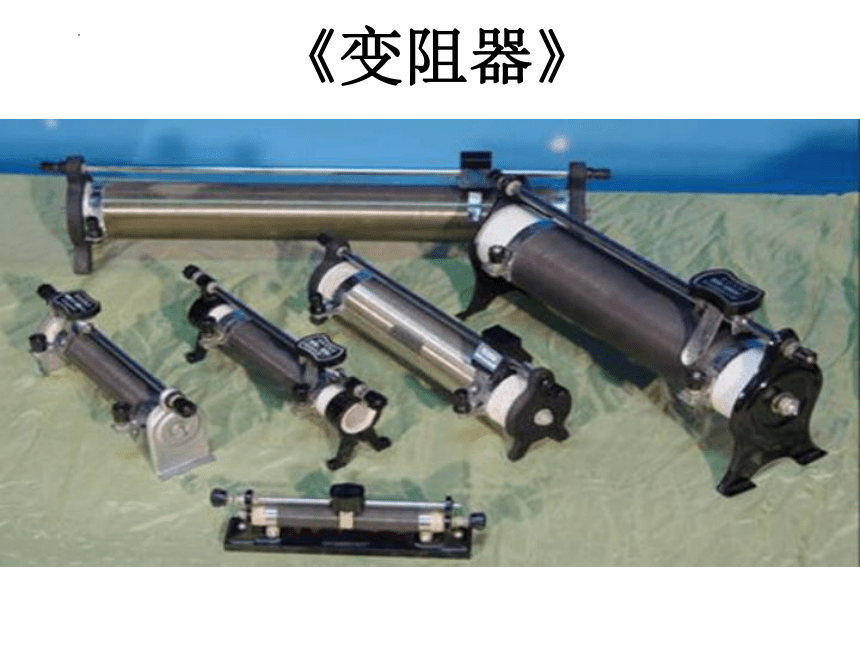

《变阻器》

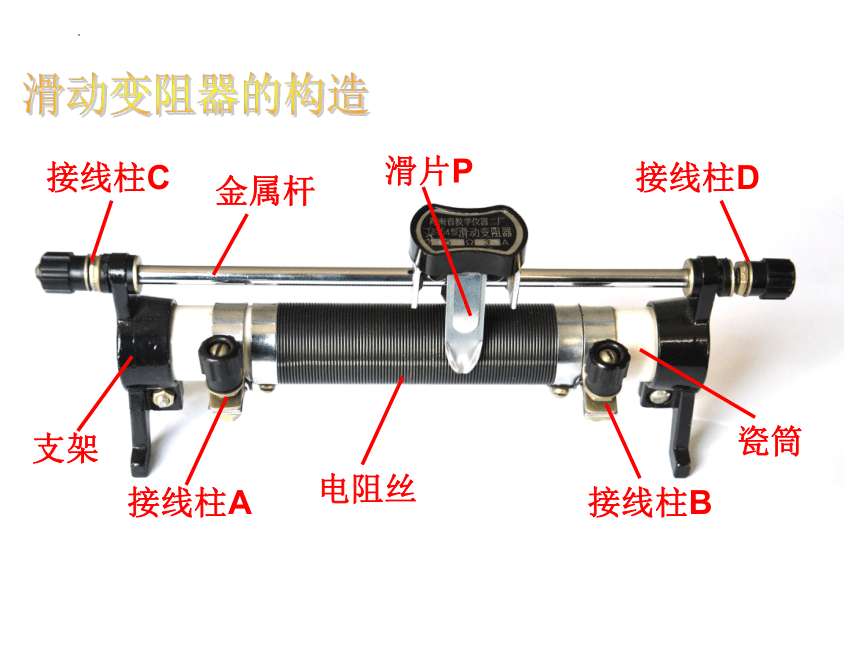

滑动变阻器的构造
电阻丝
接线柱A
接线柱B
瓷筒
接线柱C
接线柱D
金属杆
滑片P
支架

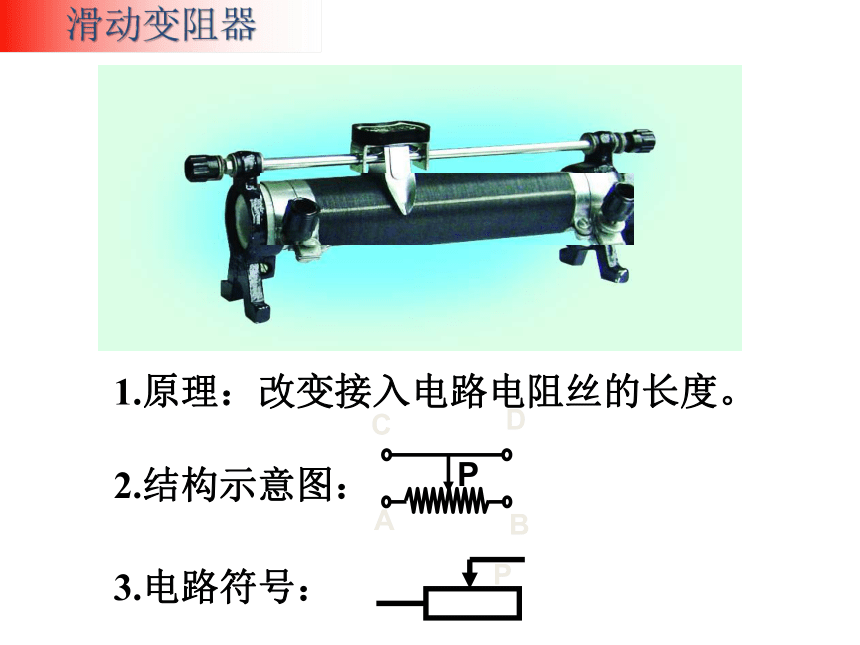

3.电路符号：
2.结构示意图：
C
D
A
B
P
P
滑动变阻器
1.原理：改变接入电路电阻丝的长度。

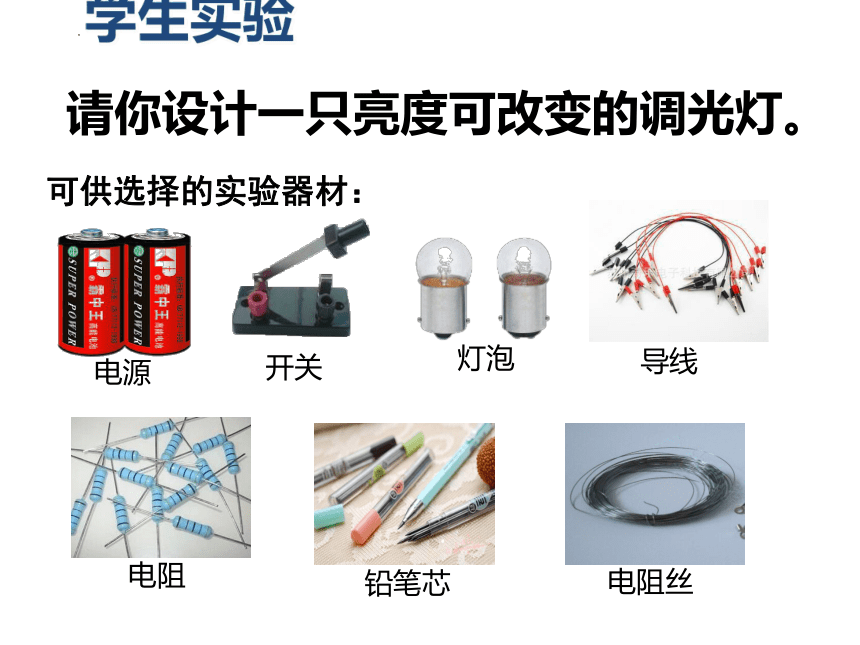

请你设计一只亮度可改变的调光灯。
可供选择的实验器材：
电源
开关
灯泡
导线
电阻
电阻丝
铅笔芯
学生实验

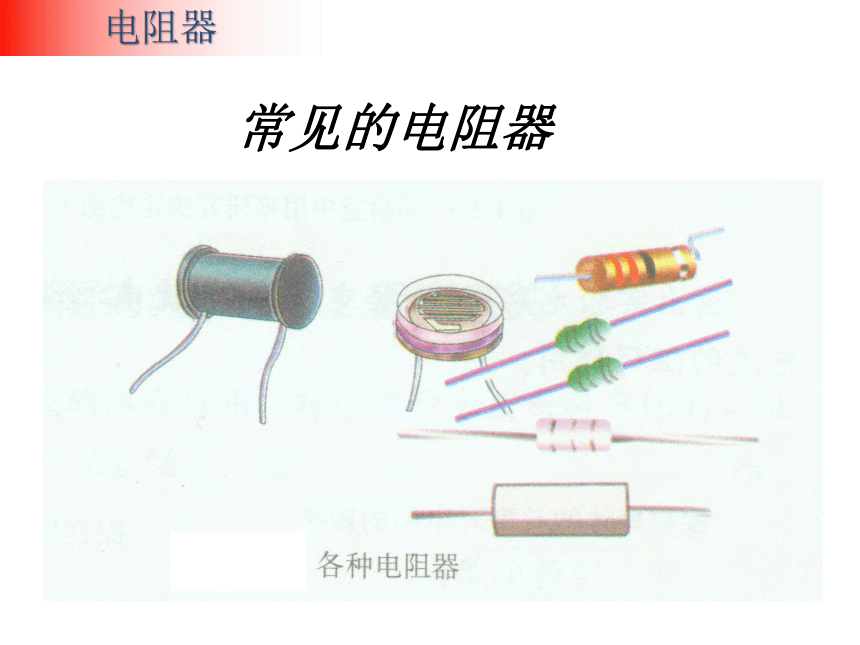

常见的电阻器
电阻器
声音响度会变化;
灯泡亮度会变化,
其实质是什么的变化引起的？
思考：
这样做为什么能改变灯泡的亮度？

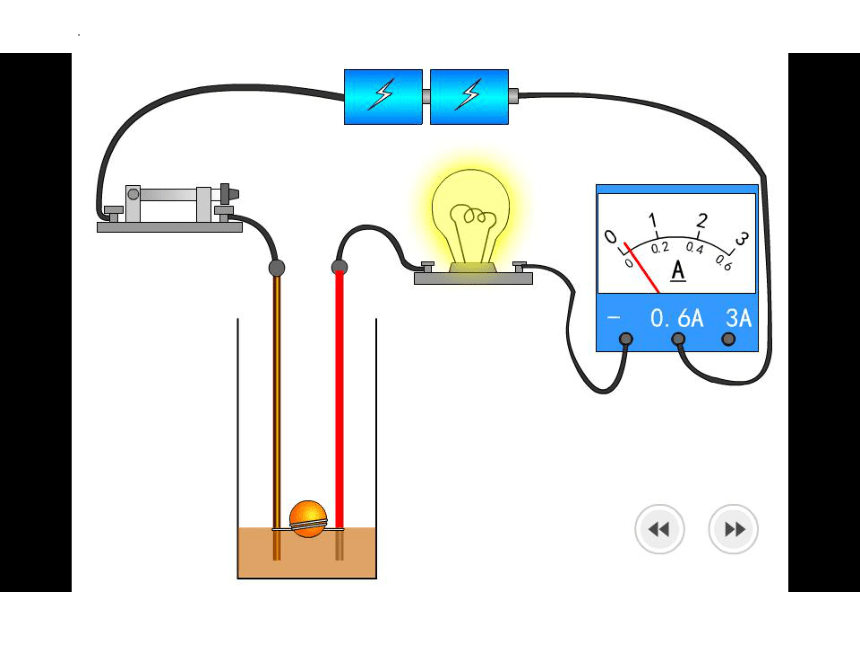

任务一：用铅笔芯改变灯泡的亮度
电阻丝太长不方便操作，
怎样才能让它更方便呢？
温馨提示：
在你尝试将你的作品连入电路时
?应断开开关
?避免发生电源短路
设计要求：
自由选择元件使你的设计——
（1）能够在较大范围改变电阻
（2）能够最大程度的方便操作
任务二：动手设计一个滑动变阻器

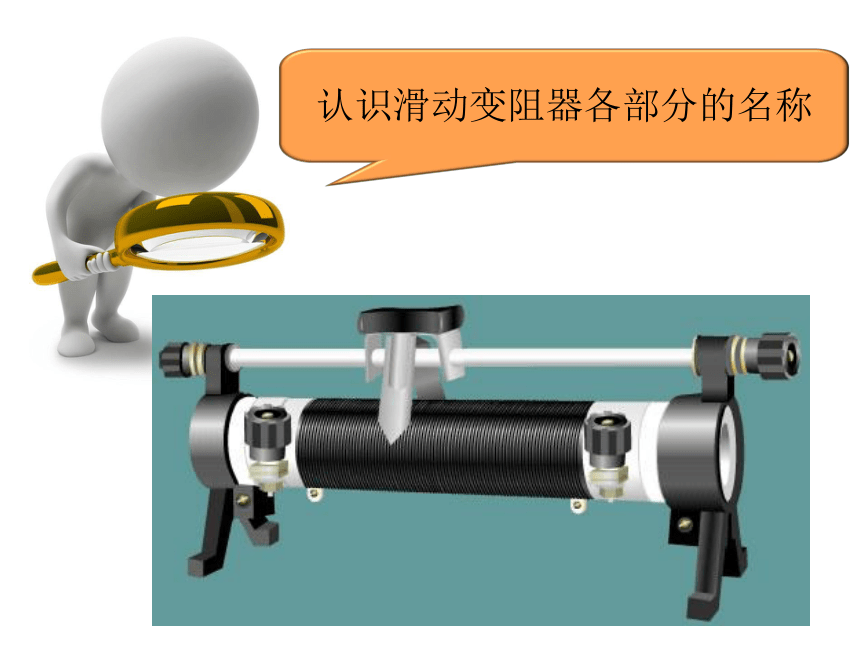

认识滑动变阻器各部分的名称

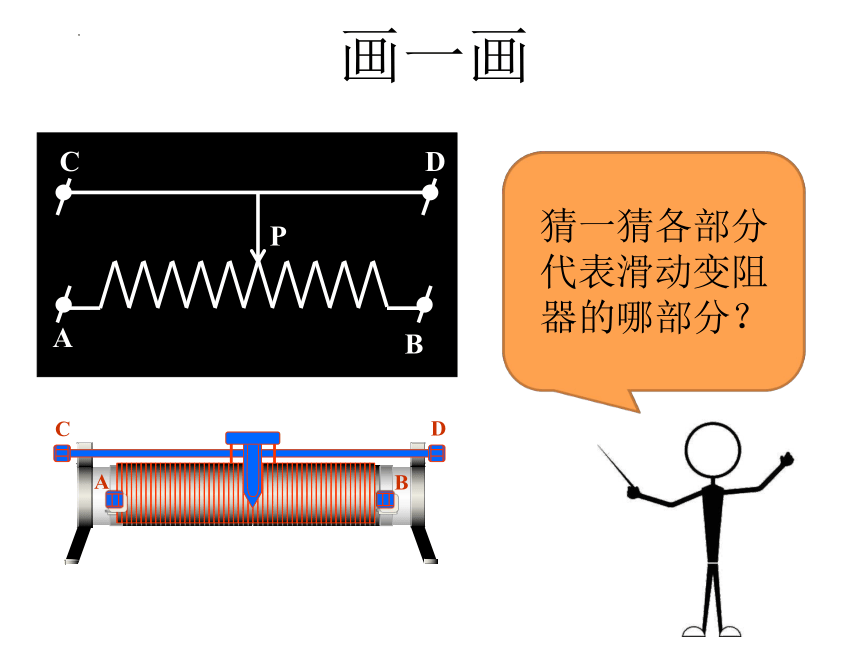

我们根据滑动变阻器的结构画出示意图
A
B
C
D
A
B
C
D
P
画一画
猜一猜各部分代表滑动变阻器的哪部分？
4选2理论上有哪几种接法？
A
B
C
D
A C
A D
A B
C D
B D
B C
探究方法：
利用你们设计的作品：
（1）尝试任务卡上的接线方式
（2）判断该接线方式接入的电阻丝部分
（3）移动滑片判断接入电阻丝长度的变化
（4）判断接入电阻大小的变化
任务三：探究滑动变阻器的连接
A
D
探究滑动变阻器的连接
B C
A C
A D
A B
C D
B D
B
C
A
D
p
C
B
接法
接入部分
滑片向右移动
接入电阻丝长度
接入电路的电阻
B C
B P
变短
变小
A
C
B C
A C
A D
A B
C D
B D
探究滑动变阻器的连接
D
B
接法
接入部分
滑片向右移动
接入电阻丝长度
接入电路的电阻
A
C
p
D
B
B D
B P
变短
变小
B
D
B C
A C
A D
A B
C D
B D
A
C
探究滑动变阻器的连接
接法
接入部分
滑片向右移动
接入电阻丝长度
接入电路的电阻
p
B
D
C
A
A C
A P
变长
变大
B
C
B C
A C
A D
A B
C D
B D
探究滑动变阻器的连接
A
D
接法
接入部分
滑片向右移动
接入电阻丝长度
接入电路的电阻
B
C
p
D
A
A D
A P
变长
变大
D
B C
A C
A D
A B
C D
B D
C
探究滑动变阻器的连接
A
B
接法
接入部分
滑片向右移动
接入电阻丝长度
接入电路的电阻
p
C
D
A
B
A B
A B
不变
不变
B
B C
A C
A D
A B
C D
B D
A
探究滑动变阻器的连接
C
D
接法
接入部分
滑片向右移动
接入电阻丝长度
接入电路的电阻
p
A
B
C
D
C D
金属杆
不变
不变
p
p
p
p
p
p
相当于一个定值电阻
相当于一根导线
等效
等效
滑动变阻器的正确接法是：
“一上一下”
滑动变阻器元件符号
p
接线方法：一上一下
铭牌上的数据表示什么意义呢？
20Ω 2A
能连入的最大电阻：20Ω
允许通过的最大电流：2A
A
B
C
D
为保护电路，闭合开关前滑片应移至哪一端？
A
B
C
D
规律：
将滑动变阻器的滑片P移到远离已使用的下接线柱的那一端，滑动变阻器连入电路的电阻就是最大。
滑动变阻器的优点：
能连续改变连入电路的电阻大小。
滑动变阻器的缺点：
连入电路的电阻是多少无法知道。
了解变阻箱
要想使电位器中的滑片顺时针转动时接入电路中的电阻变小，该如何接线呢？
电位器
1
2
3
电阻丝
滑片
音箱音量的变化
风扇风速的变化
生活中的变阻器
滑动变阻器之歌
变阻器 四个头
串入电路很自由
一个上 一个下
千万别接滑块上
安全操作好榜样
利用身边废电位器将你的台灯改成亮度可以连续变化的小台灯。并思考能否利用电位器控制小台灯两端的电压？
家庭小实验
本节课我们有哪些收获？
谢谢！
