运动和力
——受力情况和运动状态综合分析

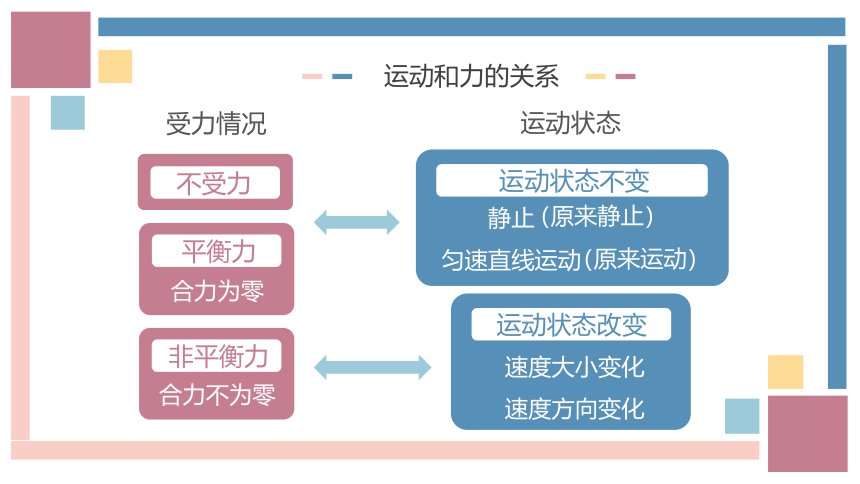

运动和力的关系
运动和力的关系
平衡力
运动状态不变
合力为零
静止
匀速直线运动
非平衡力
合力不为零
运动状态改变
速度大小变化
速度方向变化
受力情况
运动状态
（原来静止）
（原来运动）
不受力
运动和力的关系

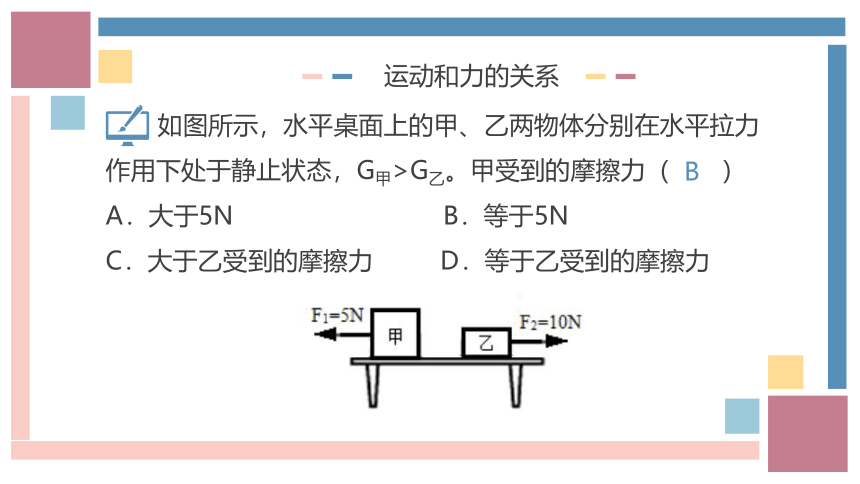

如图所示，水平桌面上的甲、乙两物体分别在水平拉力作用下处于静止状态，G甲>G乙。甲受到的摩擦力（　　）
A．大于5N B．等于5N
C．大于乙受到的摩擦力 D．等于乙受到的摩擦力
B

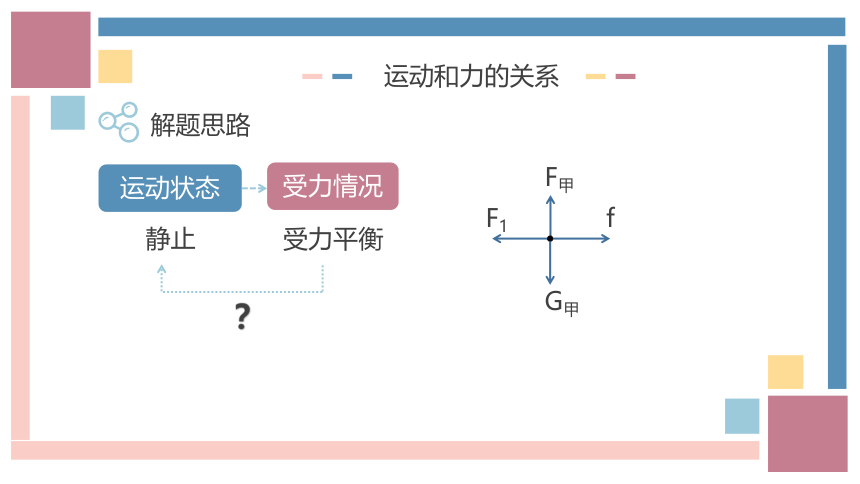

运动和力的关系
受力情况
运动状态
解题思路
静止
受力平衡
？
f
F1
G甲
F甲
运动和力的关系

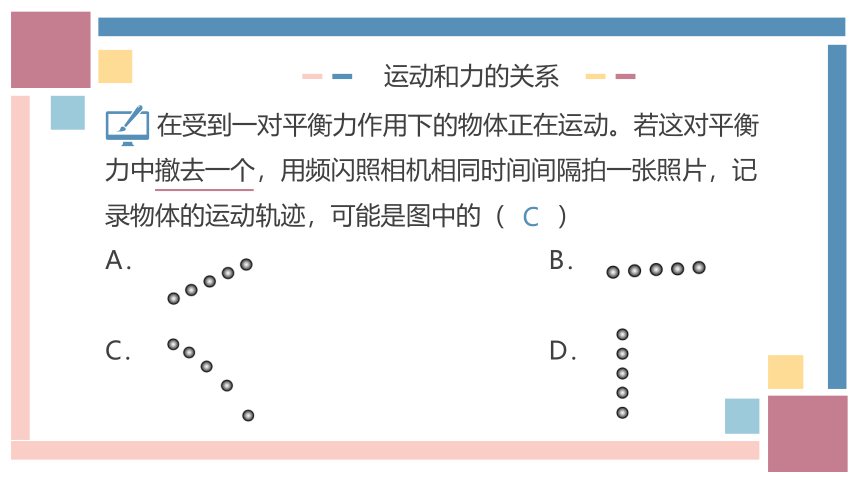

在受到一对平衡力作用下的物体正在运动。若这对平衡力中撤去一个，用频闪照相机相同时间间隔拍一张照片，记录物体的运动轨迹，可能是图中的（　　）
A． B．
C． D．
C

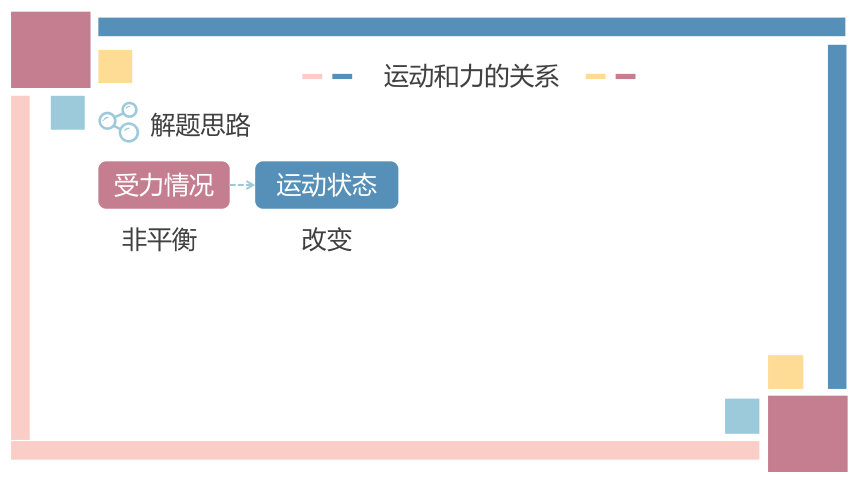

运动和力的关系
受力情况
运动状态
解题思路
非平衡
改变
运动和力的图像问题

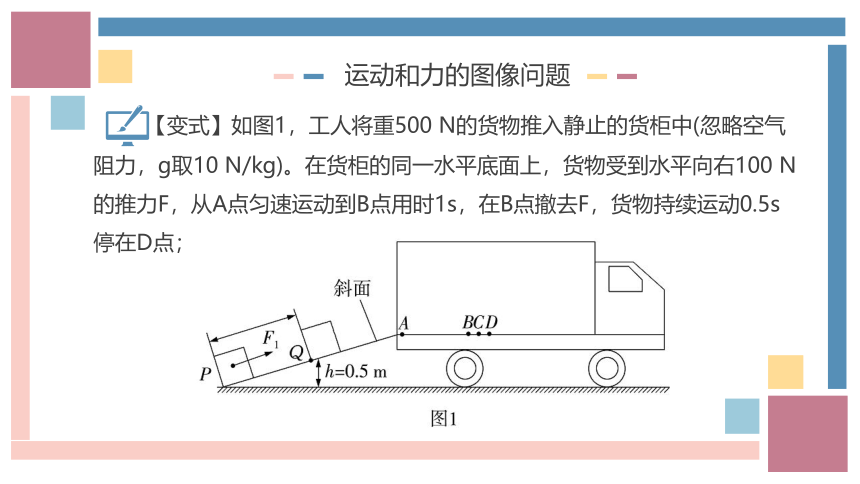

【变式】如图1，工人将重500 N的货物推入静止的货柜中(忽略空气阻力，g取10 N/kg)。在货柜的同一水平底面上，货物受到水平向右100 N的推力F，从A点匀速运动到B点用时1s，在B点撤去F，货物持续运动0.5s停在D点；
运动和力的图像问题

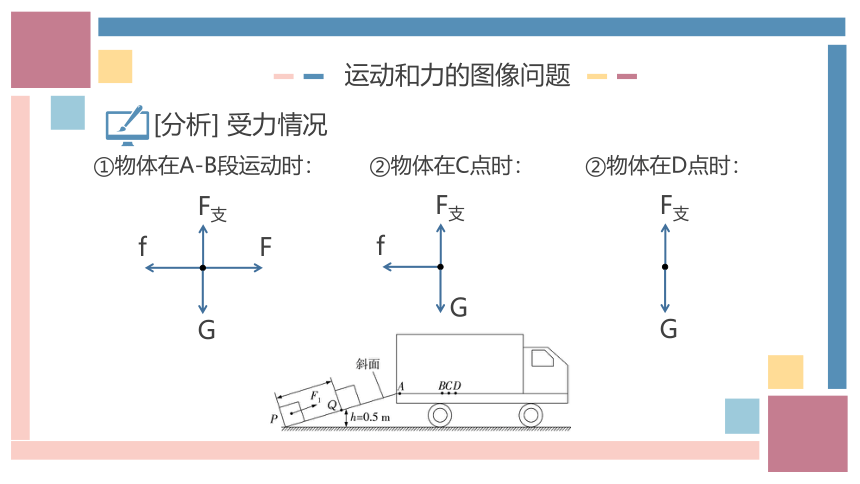

[分析] 受力情况
①物体在A-B段运动时： ②物体在C点时： ②物体在D点时：
F
f
G
F支
f
G
F支
G
F支
运动和力的图像问题
(1)用“ ”表示货物，在方框中画出货物在C点的受力示意图；
(2)货物到A点时为计时起点，在图2中画出0～1.2 s货物所受摩擦力的大小随时间变化的图象。
运动和力的图像问题
运动和力的图像问题
s
t
0
静止
匀速直线运动
静止 、匀速直线运动图像
s-t
运动和力的图像问题
静止 、匀速直线运动图像
t
v
0
静止
匀速直线运动
速度变大
v-t
运动和力的图像问题
如图是物体在一段平直轨道上运动时的“s－t”图象，以下判断正确的是（ ）
A．0～t1，物体在做加速直线运动
B．0～t1，物体处于受力平衡状态
C．t1～t2，物体在做匀速直线运动
D．t1～t2，物体运动的速度在不断地增大
匀速直线运动
静止
B
运动和力的图像问题
图象
运动状态
解题思路
受力情况
运动和力的图像问题
如图1，水平桌面上有一物体A在拉力F的作用下0～10s物体运动的速度随时间变化的图象如图2所示。
运动和力的图像问题
（1）0～2s物体A的运动状态是 ，4～6s的运动状态是 ，8～10s的运动状态是 。
（2）若4～6s时受到的拉力为F1，若8～10s时受到的拉力为F2，则F1 F2（选填“＞”“＜”或“＝”），判断依据是_____________________________
______________________________________________。
静止
匀速直线运动
匀速直线运动
=
物体A处于匀速直线运动状态，受力平衡，所以F=f，而摩擦力相等，故F1=F2
运动和力的图像问题
（3）7～9s，物体所受的摩擦力将 （选填“变大”“变小”或“不变”），判断依据是_________________________________________________
__________________________________________________________________________。
（4）6s后在物体A上方放一重物B，如图3，物体所受的摩擦力将 （选填“变大”“变小”或“不变”），判断依据是___________________________
________________________________________________________________________________________________。
不变
物体A与桌面间的滑动摩擦力大小与压力大小和接触面的粗糙程度有关，二者均不变，所以滑动摩擦力不变。
不变
物体A与桌面间的滑动摩擦力大小与压力大小和接触面的粗糙程度有关，接触面粗糙程度不变，压力变大，滑动摩擦力变大
运动和力的图像问题
01
通过v-t图象判断运动状态
02
找到静止和匀速直线运动状态，推断摩擦力。
03
非平衡状态，考虑影响f大小的因素。
解题思路
课堂小结
牛顿第一定律
力的作用效果
课堂练习
巩固练习
如图所示，水平地面O点两侧粗糙程度不同，物体一直受到沿水平方向3N的力F，物体经过M点开始计时，每经过相同时间，用虚线框记录物体的位置，物体在MO段做匀速直线运动，物体在（　　）
D
A．OQ段做匀速直线运动 B．MN段的平均速度大于OP段的C．MN段受到的摩擦力小于3N D．OQ段受到摩擦力小于3N
如图甲所示，水平地面上的一物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体的速度v与时间t的关系如图乙所示，以下说法正确的是（　　）
A．0~2秒，物体没有推动，是因为推力小于摩擦力
B．2~4秒物体做加速直线运动，合力水平向左
C．若第6秒时所有外力都消失了，则物体将以4m/s
的速度一直运动下去
D．2~4秒物体受到的摩擦力是3N
C
巩固练习
如图甲所示，同一水平地面，一物体在一个方向不变的水平拉力F作用下做直线运动。6s时，在物体上方粘放一重物。0～10s物体运动的速度随时间变化的图象如图乙所示。0～2s拉力随时间变化的图象如图丙所示。
巩固练习
（1）物体在前2s受到的摩擦力____________________(选填“一直为0”“不为0且一直不变”或“不为0且一直增大”) , 判断的依据是_________
____________________________________________________________________________________________________________________________________________________。
不为0且一直增大
由乙图可知前2s物体处于静止状态，水平方向上它所受到的摩擦力与拉力是一对平衡力。而由丙图可知前2s拉力一直增大，所以摩擦力不为0且一直增大
巩固练习
（2）物体在4～6 s时受到的拉力________(选填“大于”“等于”或“小于”) 8 ～10 s时受到的拉力，判断的依据是__________________________
___________________________________________________________________________________________________________________________________________________________________________________________。
小于
物体在4～6s与8～10s时都处于匀速直线运动状态，因此水平方向上受力平衡，拉力与摩擦力大小相等。同一接触面，8～10s时接触面所受压力更大，所以8～10s时物体所受滑动摩擦力更大，所受拉力也更大
巩固练习
(3)7 ～9 s，物体所受的摩擦力如何变化？________。判断的依据是_________________________________________________________________________。
不变
接触面所受压力不变，接触面材料相同，所以物体所受滑动摩擦力不变
巩固练习
