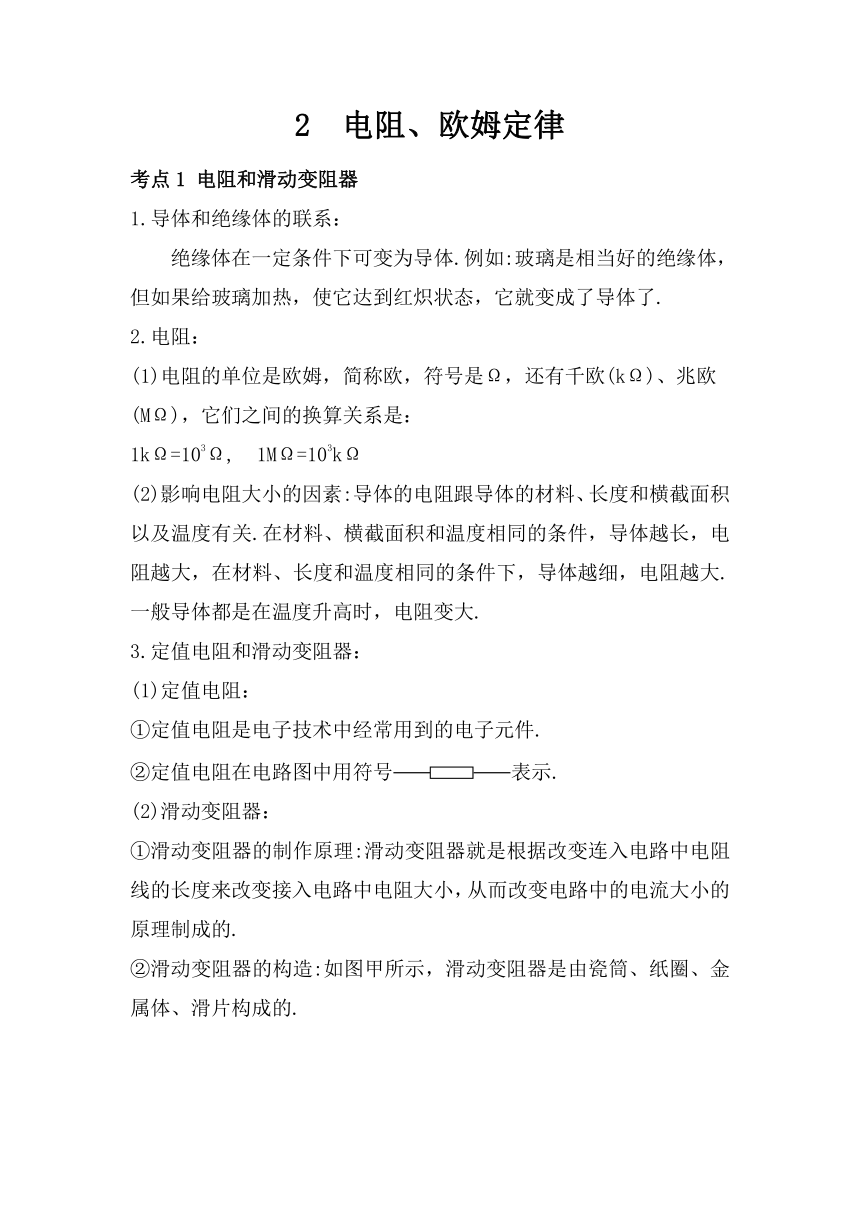

2 电阻、欧姆定律
考点1 电阻和滑动变阻器
1.导体和绝缘体的联系：
绝缘体在一定条件下可变为导体.例如:玻璃是相当好的绝缘体，但如果给玻璃加热，使它达到红炽状态，它就变成了导体了.
2.电阻：
(1)电阻的单位是欧姆，简称欧，符号是Ω，还有千欧(kΩ)、兆欧
(MΩ)，它们之间的换算关系是：
1kΩ=103Ω, 1MΩ=103kΩ
(2)影响电阻大小的因素:导体的电阻跟导体的材料、长度和横截面积以及温度有关.在材料、横截面积和温度相同的条件，导体越长，电阻越大，在材料、长度和温度相同的条件下，导体越细，电阻越大.一般导体都是在温度升高时，电阻变大.
3.定值电阻和滑动变阻器：
(1)定值电阻：
①定值电阻是电子技术中经常用到的电子元件.
②定值电阻在电路图中用符号表示.
(2)滑动变阻器：
①滑动变阻器的制作原理:滑动变阻器就是根据改变连入电路中电阻线的长度来改变接入电路中电阻大小，从而改变电路中的电流大小的原理制成的.

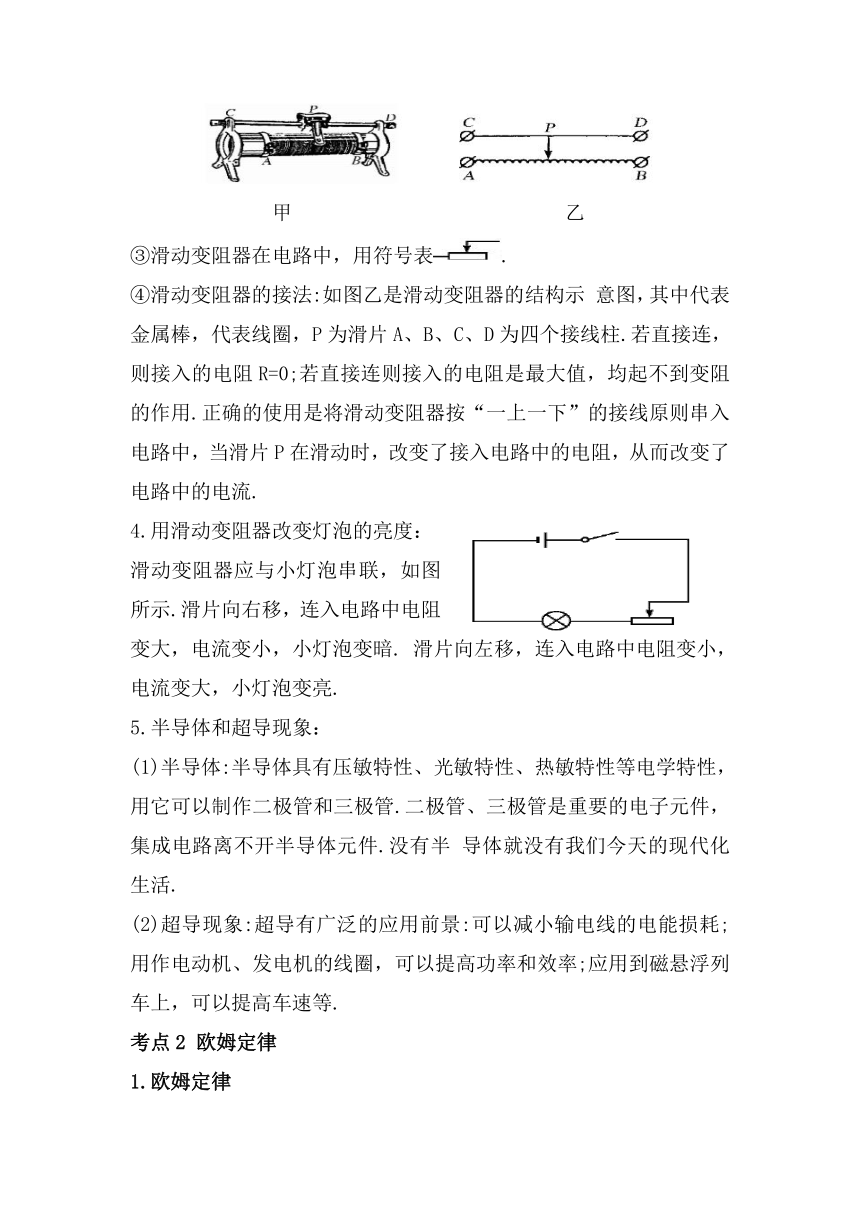

②滑动变阻器的构造:如图甲所示，滑动变阻器是由瓷筒、纸圈、金属体、滑片构成的.
甲 乙
③滑动变阻器在电路中，用符号表.
④滑动变阻器的接法:如图乙是滑动变阻器的结构示 意图，其中代表金属棒，代表线圈，P为滑片A、B、C、D为四个接线柱.若直接连，则接入的电阻R=0;若直接连则接入的电阻是最大值，均起不到变阻的作用.正确的使用是将滑动变阻器按“一上一下”的接线原则串入电路中，当滑片P在滑动时，改变了接入电路中的电阻，从而改变了电路中的电流.
4.用滑动变阻器改变灯泡的亮度：
滑动变阻器应与小灯泡串联，如图所示.滑片向右移，连入电路中电阻变大，电流变小，小灯泡变暗. 滑片向左移，连入电路中电阻变小，电流变大，小灯泡变亮.
5.半导体和超导现象：
(1)半导体:半导体具有压敏特性、光敏特性、热敏特性等电学特性，用它可以制作二极管和三极管.二极管、三极管是重要的电子元件，集成电路离不开半导体元件.没有半 导体就没有我们今天的现代化生活.
(2)超导现象:超导有广泛的应用前景:可以减小输电线的电能损耗;用作电动机、发电机的线圈，可以提高功率和效率;应用到磁悬浮列车上，可以提高车速等.
考点2 欧姆定律
1.欧姆定律
(1)欧姆定律：
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.
用公式表示：
(2)额定电压：
如果实际电压比额定电压高很多，很可能损坏用电器；如果实际电压比额定电压低很多，用电器就不能正常工作，有时也会损坏用电器.
(3)短路：由于某种原因，电路中不该连的两点被直接连在一起的现象叫短路.电源短路是十分危险的.
(4)电阻的串联：
串联电路中，总电阻等于各串联的电阻之和.
即 R串=R1+R2
串联电阻的等效电阻相当于增加了电阻的长度，所以 等效电阻比各个串联的电阻都大.
(5)电阻的并联：
并联电路中，总电阻的倒数等于各个并联的电阻倒数之和.
即
并联电阻的等效电阻相当于增加了电阻的横截面积，所以等效电阻比各个并联的电阻都小.
2.测量小灯泡的电阻：
(1)测量小灯泡电阻的原理
(2)测量所需的器材:小灯泡、电源、开关、电流表、电压表、滑动变阻器、导线.
(3)实验电路图:如图所示
(4)实验中注意几点：
①连接电路时注意电流表、电压表量程的选择；
②连接电路时，开关必须断开；
③电源电压稍高于小灯泡的额定电压；
考点3 安全用电和家庭电路
1.安全用电
(1)触电：电流对人体的危险性跟电流的大小、通电时间的长短等因素有关.通过人体的电流8 10mA时，人手就很难摆脱带电体.
(2)电压越高越危险：由欧姆定律I=U/R可知：电压越高，通过人体的电流越大，大到一定程度就有危险.高压触电包括高压电弧触电和跨步电压触电.
(3)不能用湿手触摸用电器、插拔插头、开关等.
(4)安全用电原则：
不接触低压带电体，不靠近高压带电体.
2.家庭电路：
(1)家庭电路的组成:低压供电线(进户线)、电能表、总开关(闸刀开关)、保险盒、开关、用电器、插座等组成家庭电路.
(2)家庭电路中各元件的作用：
①电能表:显示该部分电路消耗多少电能.
②总开关:维修时与外面线路分开，以保证安全.
③保险盒:保险盒中装有保险丝，电流过大时保险丝熔断，自动切断电路，对电路起保护作用.现在也有使用空气开关，电流过大自动跳闸.
④用电器:根据家庭的需要，用电器有电灯、电冰箱、电饭煲等，它们的作用是将电能转化成人们所需要的各种能量.
⑤插座:插座与用电器并联接在家庭电路中，很方便地将一些用电器接入电路中.
(3)火线和零线:进户的两条输电线中，有一条在户外就已经和大地相连，叫做零线，另一条叫做端线，俗称火线.
(4)两种类型的触电:单线触电（火地触电）、双线触电 (火零触电）
(5)触电的急救:如果发生了触电事故，要立即切断电源，必要时应该对触电者进行人工呼吸，同时尽快通知医务人员抢救.
(6)三线插头和漏电保护器
(7)家庭电路中总电流过大的原因：
①发生短路:短路是指不经过用电器将火线与零线直接相连，此时电路中电流很大，会使保险丝迅速熔断.
②总功率过大:总功率过大，电路中的总电流也会过大，会导致保险丝熔断.
(8)保险丝:保险丝是用铅锑合金制成的，电阻较大，熔点较低.当电流过大时，保险丝由于温度升高而熔断，切断电路，起到保护电路的作用.绝对不能用铜丝、铁丝代替保险丝.
(9)空气开关:不需使用保险丝，自带有保险装置.当电 流过大时，开关中的电磁铁起作用，使开关断开，切断电路.
课时作业
完成本课时练习
