专题五 电与磁
磁学包括两部分:一是磁场、电生磁、电磁铁及其应用， 二是电动机和发电机.
―、磁场、电生磁、电磁铁及其应用部分重点考查的内容是：简单磁现象、磁场、地磁场、电流的磁场、电磁铁及其应用、电磁继电器，其中电磁场及其应用在中考中出现机率最大，值得同学们特别注意.出题的形式主要在填空题、选择题、创新探究等.在中考题中分数值约占总分的1 2%左右.
二、电动机和发电机部分重点考查的内容是:磁场对通 电导线有力的作用、电动机、电磁感应及其应用、发电机原理、话筒原理.出题形式主要是填空题、选择题.在中考题中分数值约占总分的2%左右.
1.知道磁体周围存在着磁场，知道磁感线可用来描述磁场，知道磁感线的方向.
2.知道地球周围有磁场以及地磁的南北极.知道磁化现象．
3.知道通电导体周围存在着磁场，知道通电螺线管外部磁场的方向，知道通电螺线管的磁场与条形磁铁相似.
4.理解电磁铁的特性和工作原理.知道如何使用电磁继电器，了解电磁继电器的构造和工作原理.
5.了解直流电动机的结构和工作原理.
6.知道电磁感应现象;知道产生感应电流的条件.
7.知道发电机的工作原理.

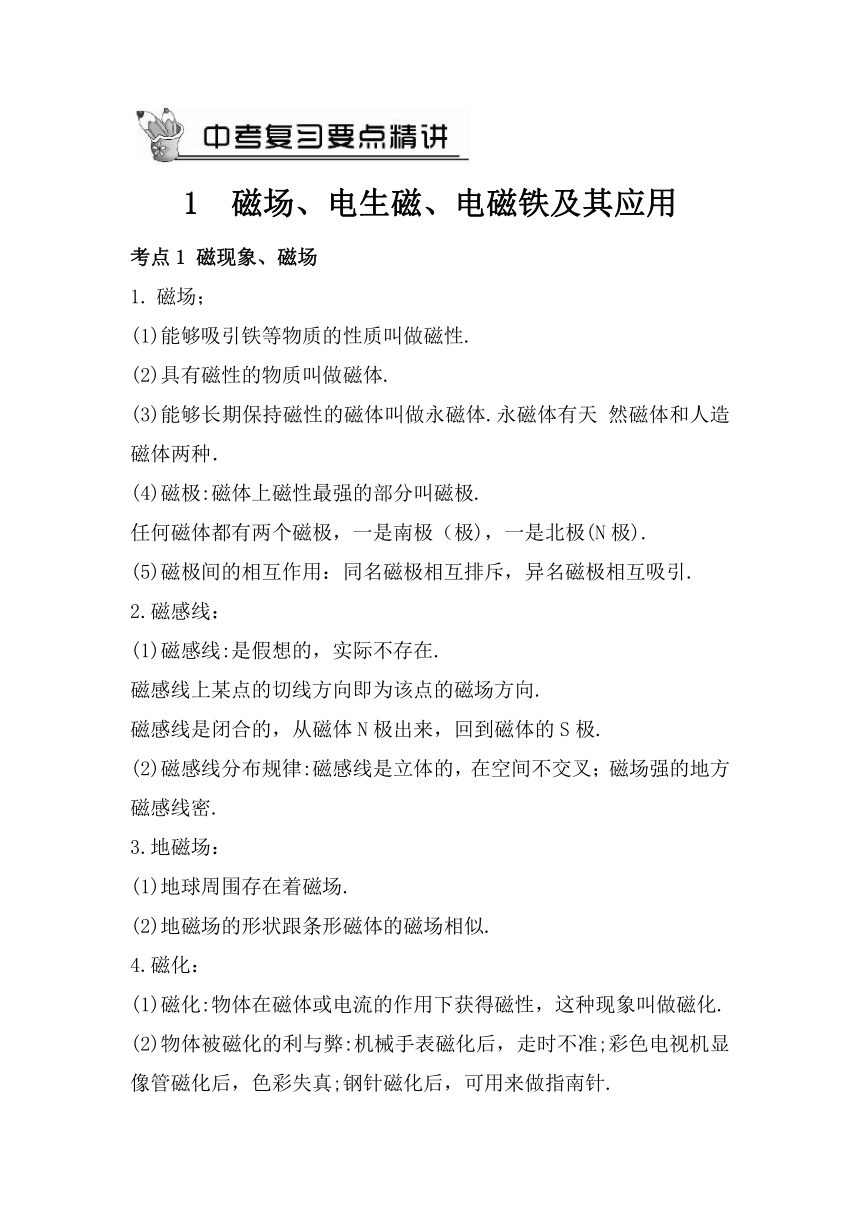

1 磁场、电生磁、电磁铁及其应用
考点1 磁现象、磁场
磁场；
(1)能够吸引铁等物质的性质叫做磁性.
(2)具有磁性的物质叫做磁体.
(3)能够长期保持磁性的磁体叫做永磁体.永磁体有天 然磁体和人造磁体两种．
(4)磁极:磁体上磁性最强的部分叫磁极.
任何磁体都有两个磁极，一是南极（极)，一是北极(N极).
(5)磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引.
2.磁感线：
(1)磁感线:是假想的，实际不存在.
磁感线上某点的切线方向即为该点的磁场方向.
磁感线是闭合的，从磁体N极出来，回到磁体的S极.
(2)磁感线分布规律:磁感线是立体的，在空间不交叉；磁场强的地方磁感线密.
3.地磁场：
(1)地球周围存在着磁场.
(2)地磁场的形状跟条形磁体的磁场相似.
4.磁化：
(1)磁化:物体在磁体或电流的作用下获得磁性，这种现象叫做磁化.
(2)物体被磁化的利与弊:机械手表磁化后，走时不准;彩色电视机显像管磁化后，色彩失真;钢针磁化后，可用来做指南针.
考点2 电生磁
1.电流的磁效应:通电导体周围存在着磁场.
2.通电螺线管：
(1)通电螺线管外部的磁场与条形磁铁的磁场相似.
(2)通电螺线管的磁极跟电流方向的关系，可用安培定则来判定．
3.电磁铁：
(1)通电螺线管里插入一根铁芯就构成了一个电磁铁.
(2)电磁铁的磁性强弱：
①通入电磁铁的电流越大，它的磁性越强；
②在电流一定时，外形相同的螺线管，线圈的圈数越多，它的磁性越强.
(3)电磁铁的应用:电磁起重机、电磁阀门、电磁开关等.
考点3 电磁铁及其应用
1.电磁继电器：
(1)电磁继电器的构造（如图所示）
由电磁铁、衔铁、弹簧、动触点、静触点组成.其工作电路由低压控制电路和高压工作电路两部分组成.
(2)电磁继电器的工作原理：电磁铁通电时，电磁铁把衔铁吸下来，接通工作电路；电磁铁断电时，弹簧把衔铁拉起来，切断工作电路.
(3)电磁继电器的应用:低压控制高压;远距离操作;温度自动控制;光自动控制等.
2.扬声器：
(1)扬声器是把电信号转换成声信号的一种装置.
(2)扬声器的构造：
(如图所示）主要由永久磁体、线圈和锥形纸盆构成.
(3)扬声器的工作原理：
由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出声音.
课时作业
完成本课时练习
