电磁转换
犹 有 桃 花 流 水 上 , 无 辞 竹 叶 醉 尊 前

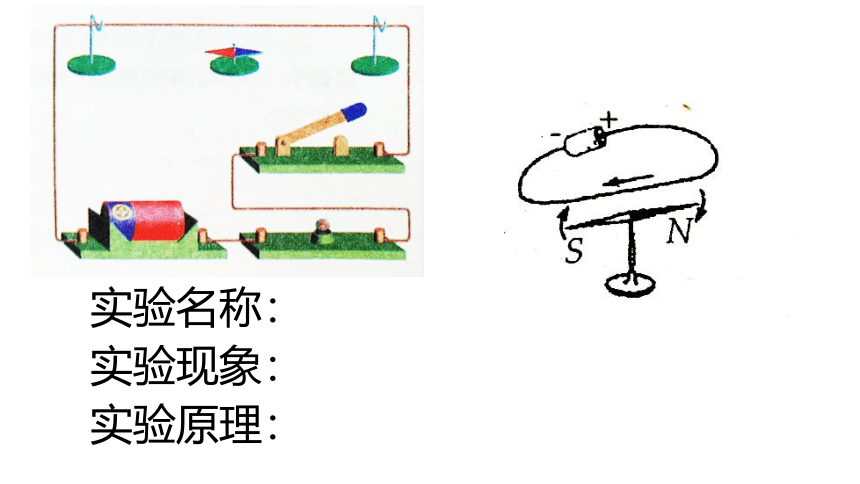

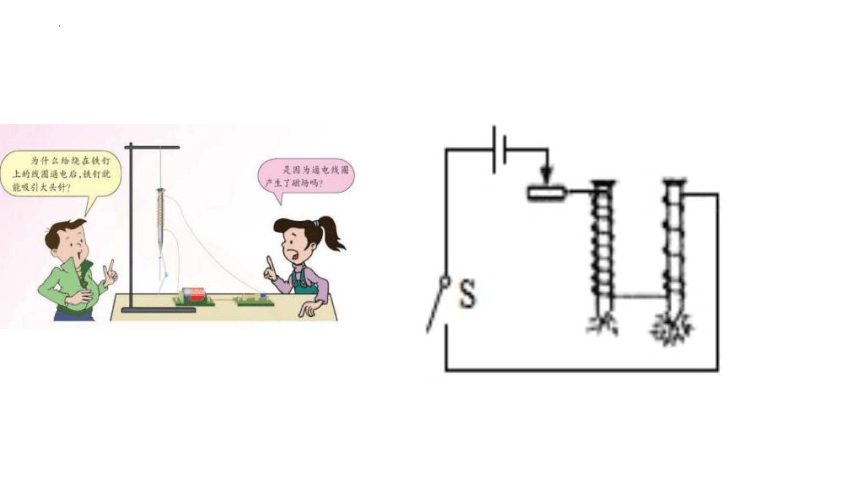

实验名称：
实验现象：
实验原理：
实验原理：
实验现象：
应用：

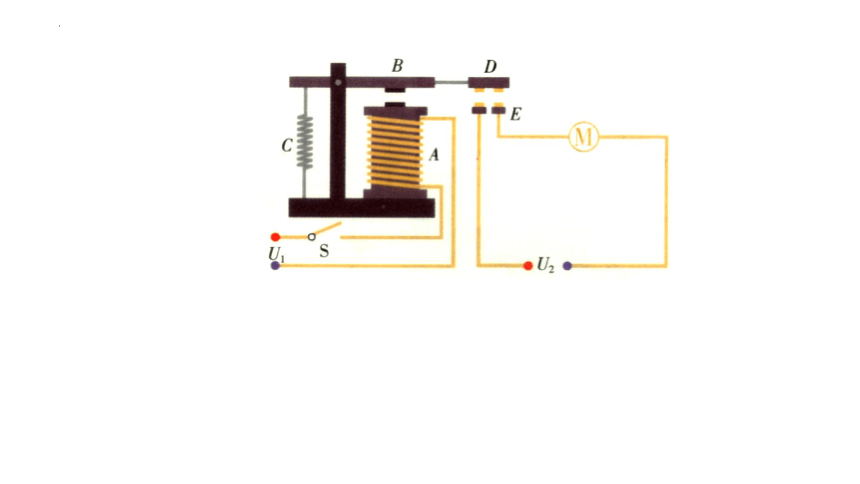

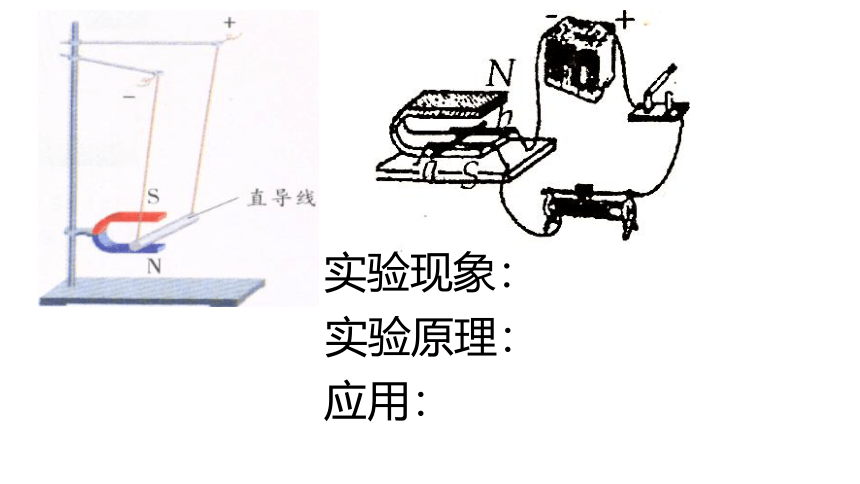

实验现象：
实验原理：
应用：

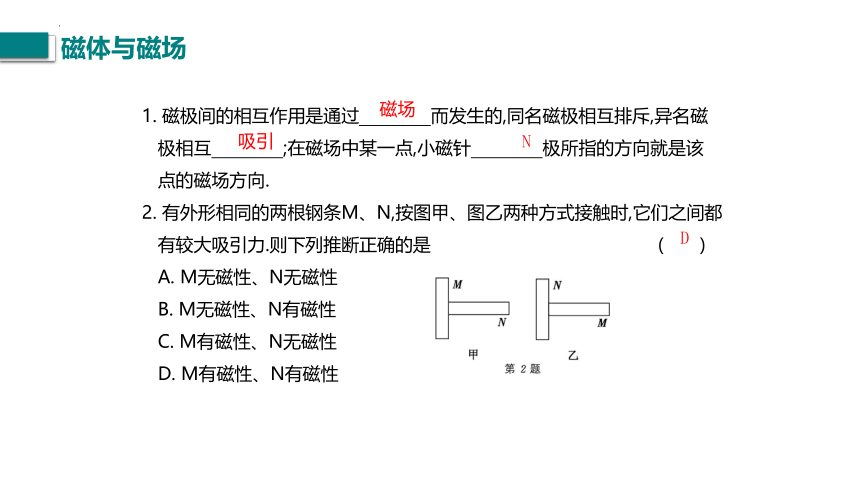

1. 磁极间的相互作用是通过　　　　而发生的,同名磁极相互排斥,异名磁
极相互　　　　;在磁场中某一点,小磁针　　　　极所指的方向就是该
点的磁场方向.
2. 有外形相同的两根钢条M、N,按图甲、图乙两种方式接触时,它们之间都
有较大吸引力.则下列推断正确的是 (　　)
A. M无磁性、N无磁性
B. M无磁性、N有磁性
C. M有磁性、N无磁性
D. M有磁性、N有磁性
磁场
吸引
N
D
磁体与磁场
3. 宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角:“以磁石磨针
锋,则能指南,然常微偏东,不全南也.”图中小磁针的指向符合上述说法
的是 (　　)
C
磁体与磁场
4. 丹麦的奥斯特通过实验表明:通电导线周围存在磁场,其方向与________
有关.实验时导线架在静止小磁针的上方,并与小磁针平行,小磁针的作
用是用来检测　　　　　　　　　　　　　　　　的.若移走小磁针,磁
场　　　 　(依然存在/不存在).通电直导线周围的磁感线分布如图所
示,磁感线是以直导线为中心的一系列的　　 　　,图中小磁针的a端是
　　　　极.
　　　　　　
电流方向
磁场的存在并判断磁场的方向
依然存在
同心圆
S
电流的磁效应
5. (2022·南京模拟)如图所示,螺线管的上方放置一个小磁针,螺线管左边
的水平地面上放置一个铁块.闭合开关S后,铁块静止不动,小磁针在磁场
的作用下会发生转动,它的周围　 　　　(有/没有)磁感线,小磁针静止
时左端为　　　　(S/N)极.当滑片P向左滑动时,铁块受到的摩擦力的大
小将　　　　(变大/不变/变小).
没有
S
变小
6. (2022·十堰)某小区因暴雨引起车库积水,部分车辆被淹,小明看到新闻
后,设计了一种车库积水自动报警器,如图所示为该报警器的原理图,金
属块A和B分别固定在车库地面附近适当高处,若车库积水水面到达____
(A/B)处时,则　　　　(绿/红)灯发光报警,此时电磁铁的上端是_____
(N/S)极.
B
红
N
7. (2022·凉山)如图所示,根据磁体及周围磁感线的分布情况,在图中标出
通电螺线管的N极及电源的正极.
　　　　　
8. 将一个通电螺线管AB用单线悬挂起来,如图所示,闭合开关S,最后静止时
A端指南、B端指北.画出螺线管上导线的绕法,并在螺线管两端标出N、S
极.
如图所示
如图所示
9. 矩形铜线框在某磁场中的位置如图所示,ab、bc、ed和fe段都受到该磁
场的作用力,下列受到该磁场的作用力方向相同的两段是 (　　)
A. ab段与bc段 B. ab段与ed段
C. ab段与fe段 D. fe段与ed段
B
磁场对电流的作用 电动机
10. 研究电动机的工作过程.
(1) 电动机的工作原理是磁场对　　　 　有力的作用.如图甲所示,线圈左右两边框ab、cd的受力方向相反,其原因是　　　　　　　　.
(2) 图乙中的线圈所在的位置　　　　(是/不是)平衡位置,图中C、D组成的装置叫　　　　,它的作用是在线圈　　 　　(刚转到/即将转到/刚转过)平衡位置时,自动改变线圈中的电流方向,从而使线圈持续转动.
通电导体
电流方向相反
是
换向器
刚转过
(3) ① 小明将图丙中直流电动机模型接入电路,各部分连接完好,结果电动机却不能转动,他用手轻轻地碰了一下线圈后,直流电动机模型开始正常转动.模型刚开始不转的原因可能是　　　　.
A. 直流电动机的铜半环与电刷接触不良
B. 电源电压太低
C. 线圈刚好处于平衡位置
D. 线圈中的电流太小
② 调换　　 　　(填器件名称)的放置可改变电动机的转动方向.
C
蹄形磁体
11. 如图所示,用漆包线绕成矩形线圈,将线圈两端的导线拉直并用刀将漆
全部刮掉,作为转动轴,将线圈放在金属支架上,在它下面放一块小磁体,用纸做一个小风车固定在转动轴上,将装置与小量程电流表相连,使小风车转动,可观察到　　　　　 　　　　　的现象,说明电路中有电流产生,此过程中　　　　能转化为电能.若将电流表换成干电池接入电路,则线圈　　　　(能/不能)持续转动.
小量程电流表指针偏转
机械
不能

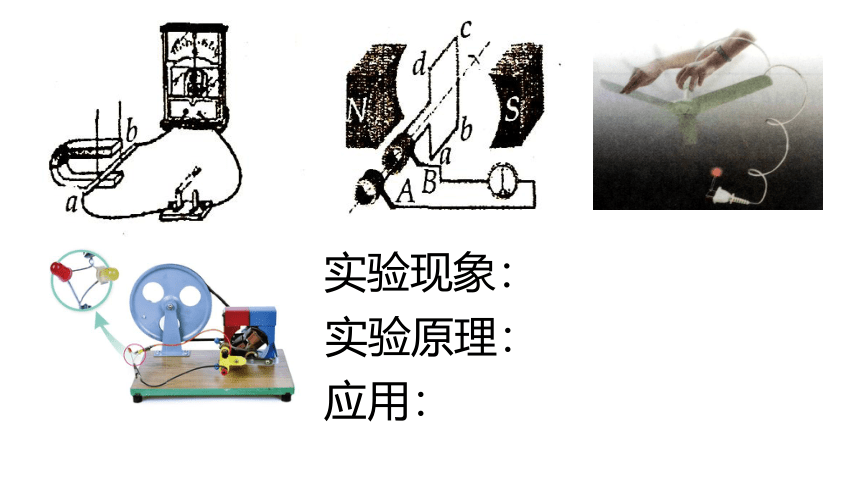

电磁感应 发电机
12. 如图所示为闭合电路的一部分导体在两磁极间运动一周的情形,图中小
圆圈代表导体的横截面,箭头表示导体的运动方向,下列说法正确的是
(　　)
A. 在a、b、c、d四个位置时,导体都有感应电流
B. 在a、c两个位置时,导体中没有感应电流
C. 在a、c 两个位置时,导体中有感应电流且电流方向相同
D. 在b、d两个位置时,导体中没有感应电流
D
13. (2021·南京玄武二模)如图所示,闭合电路的一部分导体向右运动,导
体中感应电流的方向如图甲所示.改变实验条件,导体中产生的感应电流方向如图乙所示,请在图乙中画出导体的运动方向.
如图所示
