中考一轮复习---光现象和透镜作图

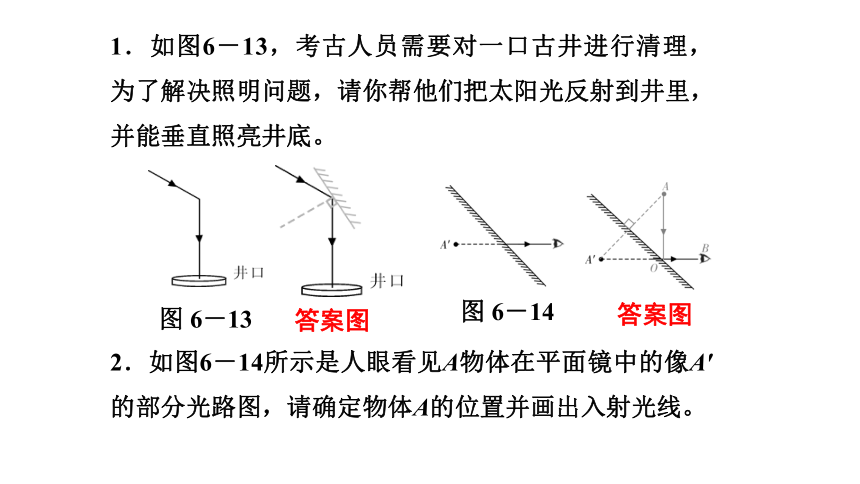

1．如图6－13，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。
2．如图6－14所示是人眼看见A物体在平面镜中的像A′的部分光路图，请确定物体A的位置并画出入射光线。
图 6－13
图 6－14
答案图
答案图

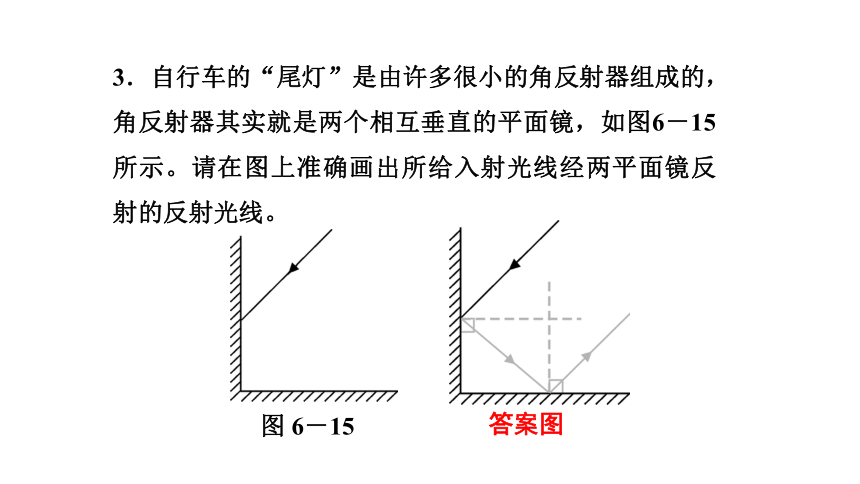

3．自行车的“尾灯”是由许多很小的角反射器组成的，角反射器其实就是两个相互垂直的平面镜，如图6－15所示。请在图上准确画出所给入射光线经两平面镜反射的反射光线。
图 6－15
答案图

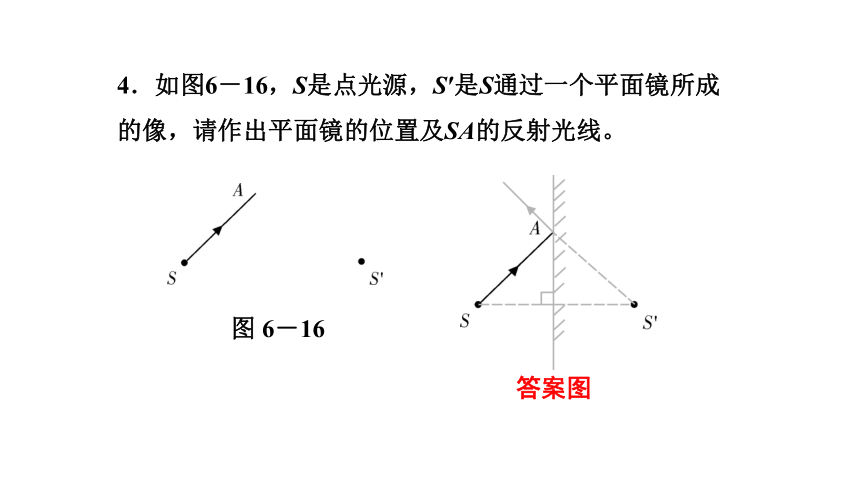

4．如图6－16，S是点光源，S′是S通过一个平面镜所成的像，请作出平面镜的位置及SA的反射光线。
图 6－16
答案图

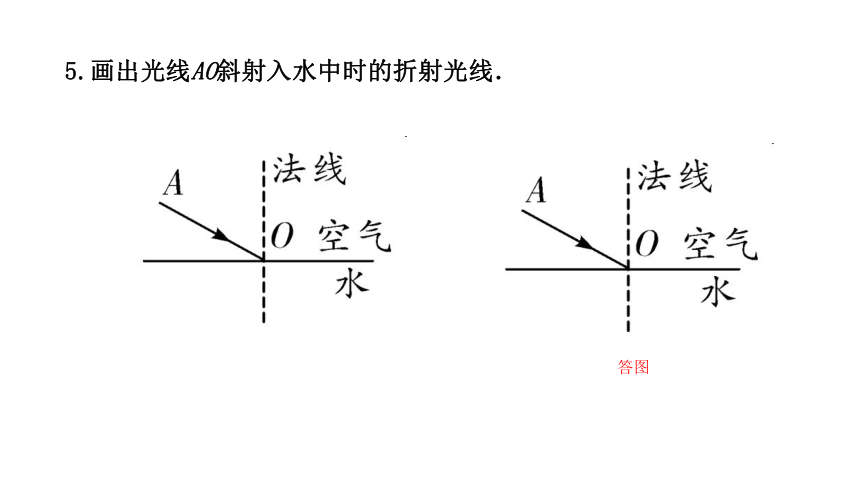

5.画出光线AO斜射入水中时的折射光线．
答图

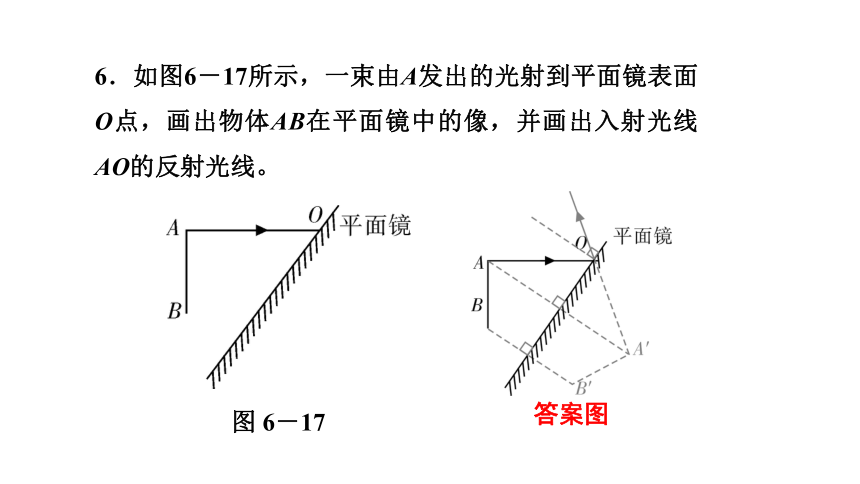

6．如图6－17所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
图 6－17
答案图

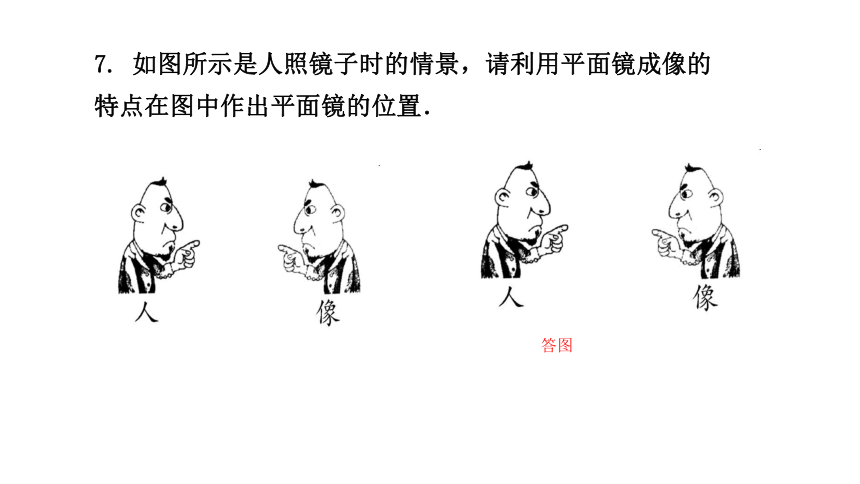

7. 如图所示是人照镜子时的情景，请利用平面镜成像的特点在图中作出平面镜的位置．
答图

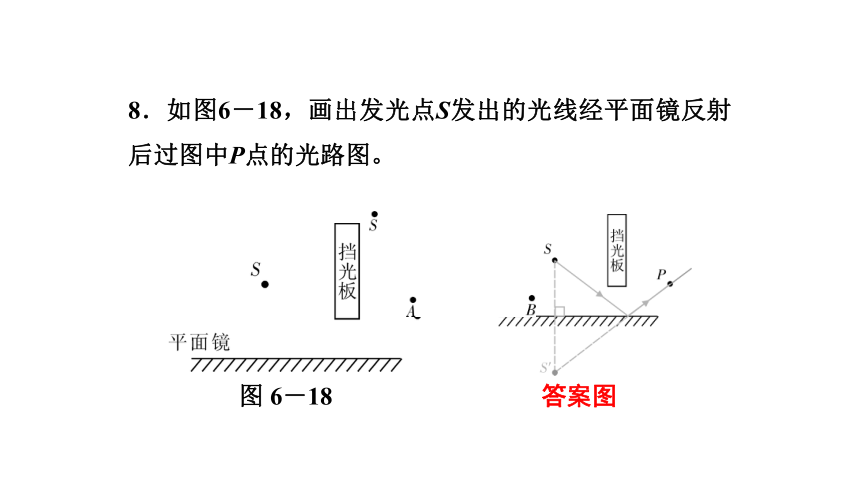

8．如图6－18，画出发光点S发出的光线经平面镜反射后过图中P点的光路图。
图 6－18
答案图

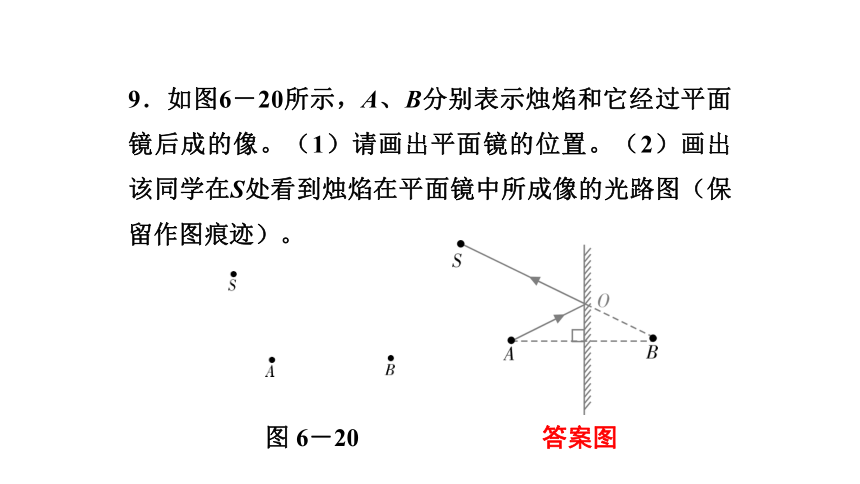

9．如图6－20所示，A、B分别表示烛焰和它经过平面镜后成的像。（1）请画出平面镜的位置。（2）画出该同学在S处看到烛焰在平面镜中所成像的光路图（保留作图痕迹）。
图 6－20
答案图
10. 如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在图中根据反射光线a、b画出点光源S的位置．
·
·
S'
S
11.如图所示，一束光射向一块玻璃砖，并穿过玻璃砖．画出这束光进入玻璃和离开玻璃后的光线(注意标出法线)．
例5题图
11．如图6－21所示，一束光由空气进入玻璃中的光路图，请补画出法线和界面位置，并标出折射角。
12．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图6－22所示，请画出这束光线在水中行进最后射出水面的光路图。
图 6－21
答案图
图 6－22
答案图
13．如图6－23所示，岸边有一物体B，潜水员从水中能看见B的像B1，请作出眼睛能看到B1的折射光路图。
图 6－23
答案图
14．如图6－25所示为一半圆柱形透明玻璃的横截面，水平面AOB镀银（可反射光），O表示半圆截面的圆心，一束光在横截面内从M点入射，从N点射出，请准确画出光路图（虚线为该点的法线）。
作图专题
图 6－25
答案图
图 6－26
15．如图6－26，A点为光源，发出的光经过水面后反射光线过B点，折射光线过C点，画出对应入射光线的反射、折射光线。
答案图
17．如图6－28所示，S是点光源，它射向平面镜的一条光线经平面镜反射后经过A点，再射向水面，在水面发生折射。请画出：（1）经S点的入射光线；（2）经A点的反射光线；（3）折射光线。
图 6－28
答案图
18.作出图中缺的光线．
19. 画出图中由A点发出的光经过凸透镜后的折射光线．
20.如图是射向凹透镜的两条光线，请画出这两条光线通过凹透镜后的折射光线．
21．如图6－30，请作出凸透镜的入射光线和进入水中的折射光线。
图 6－30
答案图
22．如图6－31所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′。
图 6－31
答案图
23．根据图6－32中光的传播方向，在虚线框内画上凸透镜或凹透镜。
图 6－32
答案图
24．如图6－35所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。请画出。
（1）光源S的位置。
（2）光线ab经凸透镜后折射光线的大致位置。
图 6－35
答案图
25.如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置．一束光AB经凸透镜和平面镜怎样传播？画出光路图来．
