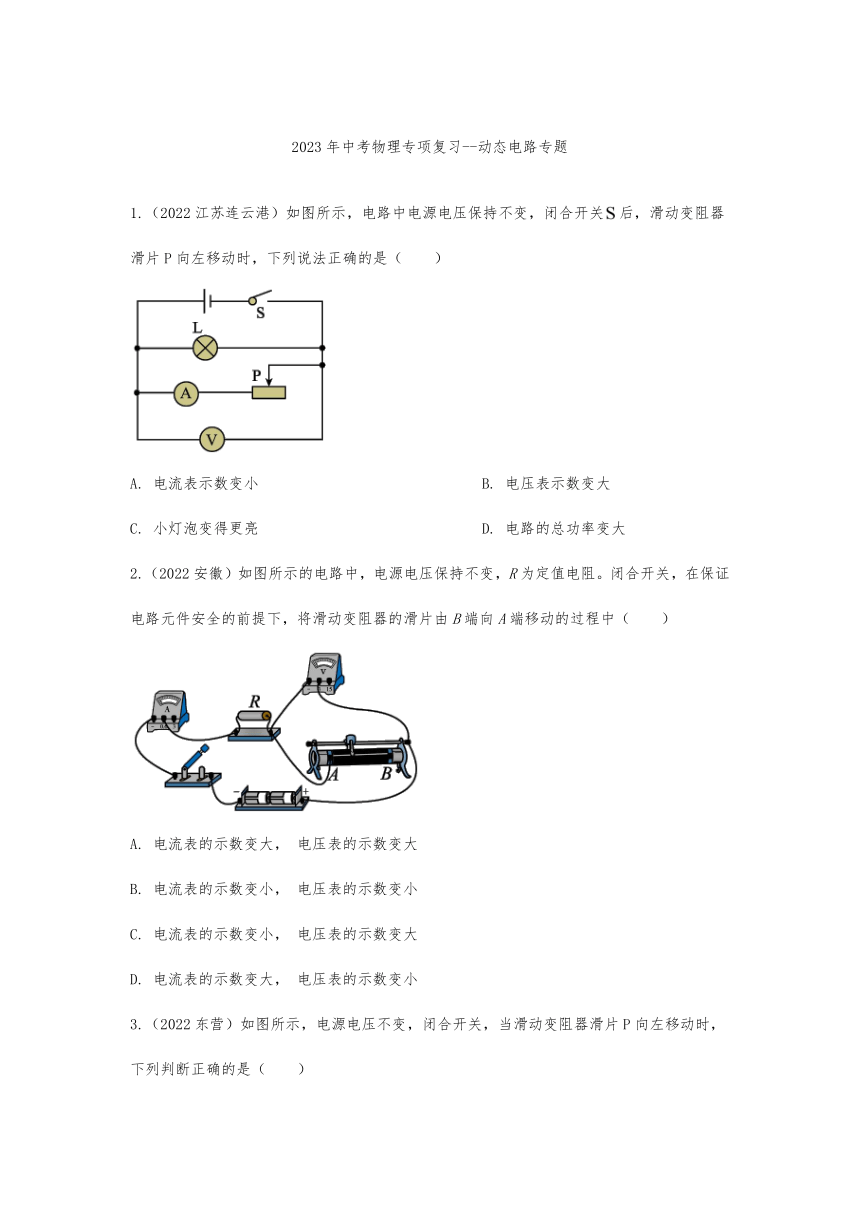

2023年中考物理专项复习--动态电路专题
1.（2022江苏连云港）如图所示，电路中电源电压保持不变，闭合开关后，滑动变阻器滑片P向左移动时，下列说法正确的是（　　）
A. 电流表示数变小 B. 电压表示数变大
C. 小灯泡变得更亮 D. 电路的总功率变大
2.（2022安徽）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（　　）
A. 电流表的示数变大， 电压表的示数变大
B. 电流表的示数变小， 电压表的示数变小
C. 电流表的示数变小， 电压表的示数变大
D. 电流表的示数变大， 电压表的示数变小

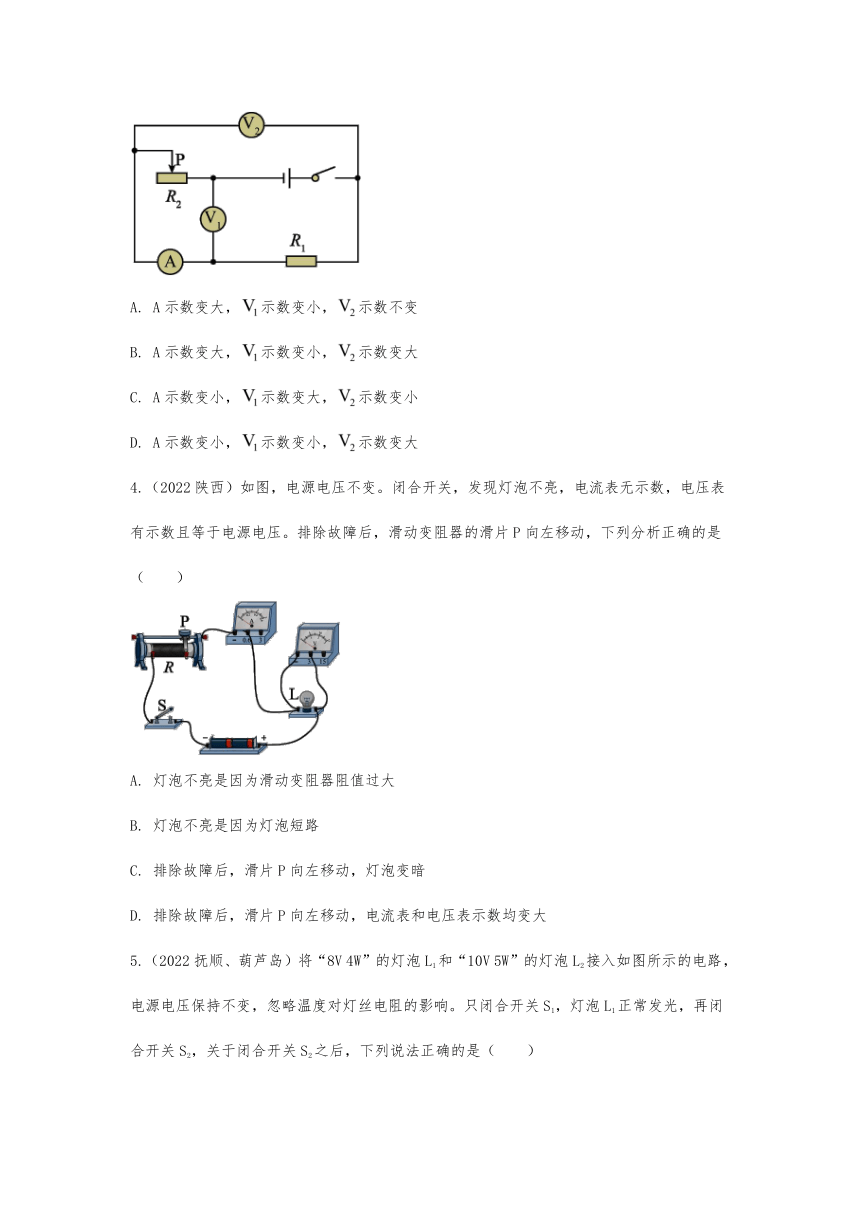

3.（2022东营）如图所示，电源电压不变，闭合开关，当滑动变阻器滑片P向左移动时，下列判断正确的是（　　）
A. A示数变大，示数变小，示数不变
B. A示数变大，示数变小，示数变大
C. A示数变小，示数变大，示数变小
D. A示数变小，示数变小，示数变大
4.（2022陕西）如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（　　）
A. 灯泡不亮是因为滑动变阻器阻值过大
B. 灯泡不亮是因为灯泡短路
C. 排除故障后，滑片P向左移动，灯泡变暗
D. 排除故障后，滑片P向左移动，电流表和电压表示数均变大

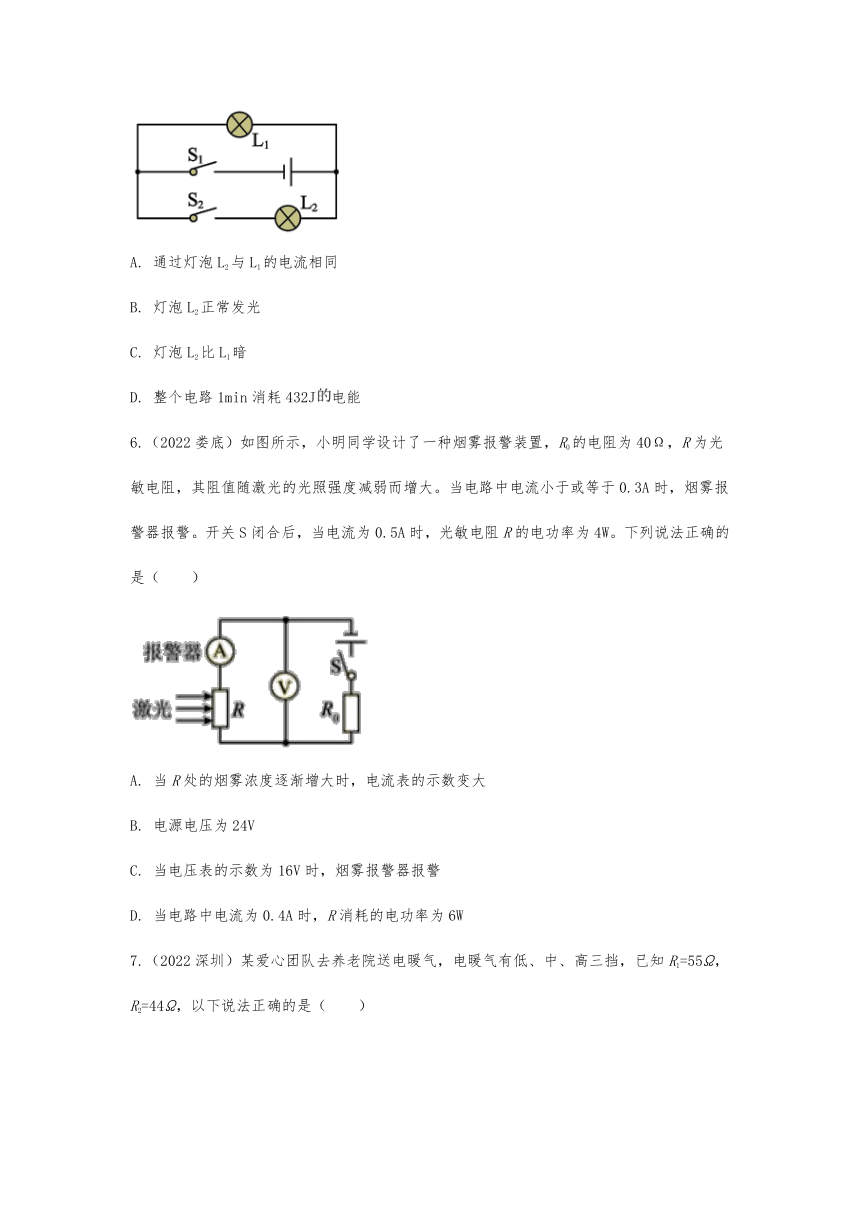

5.（2022抚顺、葫芦岛）将“8V 4W”的灯泡L1和“10V 5W”的灯泡L2接入如图所示的电路，电源电压保持不变，忽略温度对灯丝电阻的影响。只闭合开关S1，灯泡L1正常发光，再闭合开关S2，关于闭合开关S2之后，下列说法正确的是（　　）
A. 通过灯泡L2与L1的电流相同
B. 灯泡L2正常发光
C. 灯泡L2比L1暗
D. 整个电路1min消耗432J电能
6.（2022娄底）如图所示，小明同学设计了一种烟雾报警装置，R0的电阻为40Ω，R为光敏电阻，其阻值随激光的光照强度减弱而增大。当电路中电流小于或等于0.3A时，烟雾报警器报警。开关S闭合后，当电流为0.5A时，光敏电阻R的电功率为4W。下列说法正确的是（　　）
A. 当R处的烟雾浓度逐渐增大时，电流表的示数变大
B. 电源电压为24V
C. 当电压表的示数为16V时，烟雾报警器报警
D. 当电路中电流为0.4A时，R消耗的电功率为6W

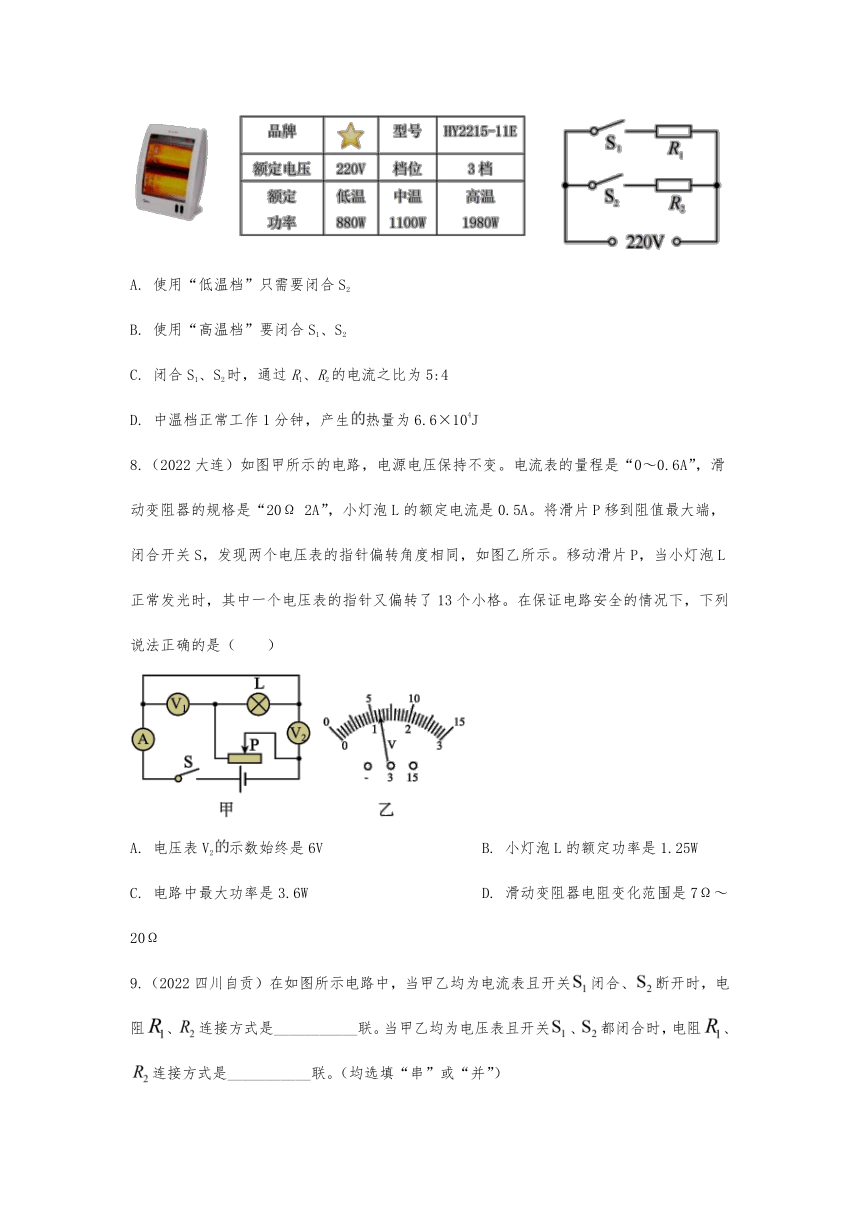

7.（2022深圳）某爱心团队去养老院送电暖气，电暖气有低、中、高三挡，已知R1=55 ，R2=44 ，以下说法正确的是（　　）
A. 使用“低温档”只需要闭合S2
B. 使用“高温档”要闭合S1、S2
C. 闭合S1、S2时，通过R1、R2的电流之比为5:4
D. 中温档正常工作1分钟，产生热量为6.6×104J
8.（2022大连）如图甲所示的电路，电源电压保持不变。电流表的量程是“0～0.6A”，滑动变阻器的规格是“20Ω 2A”，小灯泡L的额定电流是0.5A。将滑片P移到阻值最大端，闭合开关S，发现两个电压表的指针偏转角度相同，如图乙所示。移动滑片P，当小灯泡L正常发光时，其中一个电压表的指针又偏转了13个小格。在保证电路安全的情况下，下列说法正确的是（　　）
A. 电压表V2示数始终是6V B. 小灯泡L的额定功率是1.25W
C. 电路中最大功率是3.6W D. 滑动变阻器电阻变化范围是7Ω～20Ω
9.（2022四川自贡）在如图所示电路中，当甲乙均为电流表且开关闭合、断开时，电阻、连接方式是___________联。当甲乙均为电压表且开关、都闭合时，电阻、连接方式是___________联。（均选填“串”或“并”）

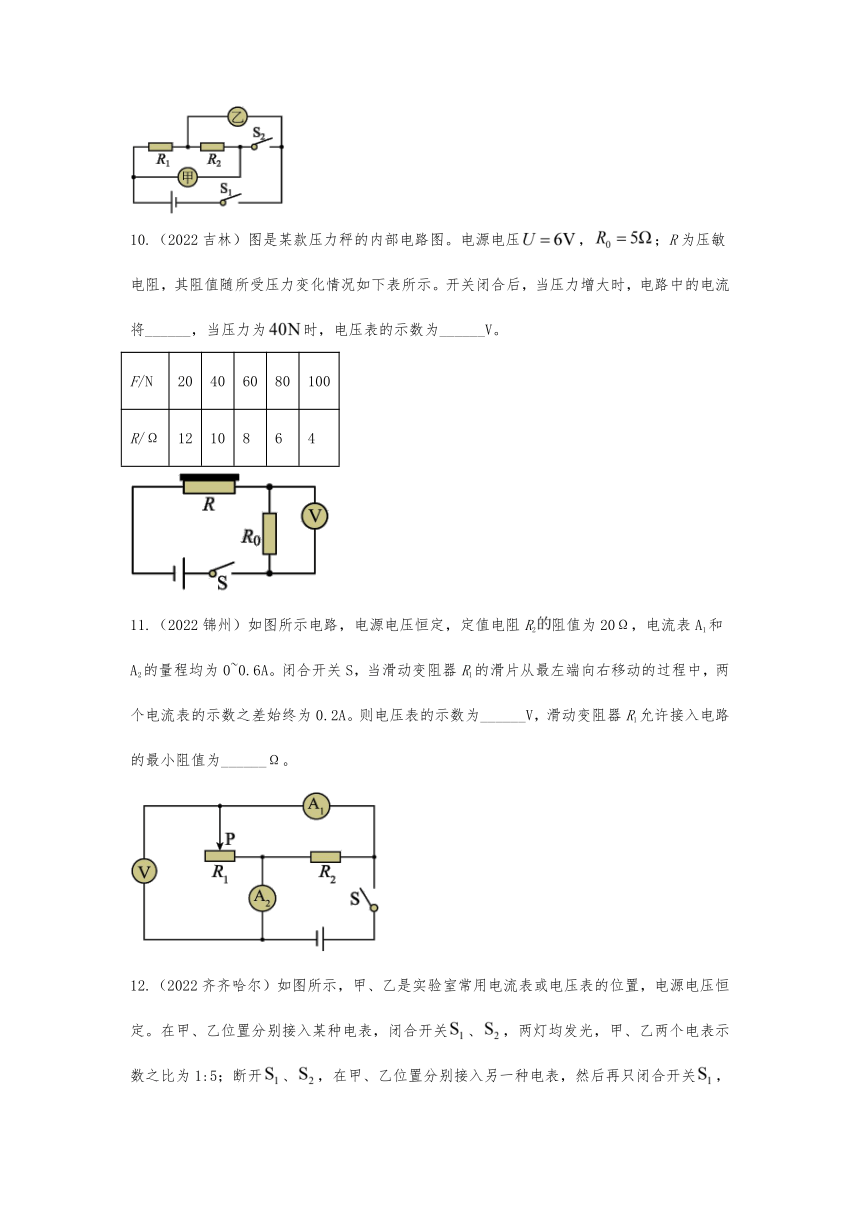

10.（2022吉林）图是某款压力秤的内部电路图。电源电压，；R为压敏电阻，其阻值随所受压力变化情况如下表所示。开关闭合后，当压力增大时，电路中的电流将______，当压力为时，电压表的示数为______V。
F/N 20 40 60 80 100
R/Ω 12 10 8 6 4
11.（2022锦州）如图所示电路，电源电压恒定，定值电阻R2阻值为20Ω，电流表A1和A2的量程均为0~0.6A。闭合开关S，当滑动变阻器R1的滑片从最左端向右移动的过程中，两个电流表的示数之差始终为0.2A。则电压表的示数为______V，滑动变阻器R1允许接入电路的最小阻值为______Ω。
12.（2022齐齐哈尔）如图所示，甲、乙是实验室常用电流表或电压表的位置，电源电压恒定。在甲、乙位置分别接入某种电表，闭合开关、，两灯均发光，甲、乙两个电表示数之比为1:5；断开、，在甲、乙位置分别接入另一种电表，然后再只闭合开关，两灯均发光，则此时甲、乙两电表示数之比为___________，灯泡与的电功率之比为___________。（忽略温度对灯丝电阻的影响）
13.（2022淄博）某些商场里的自动扶梯在无人和有人乘坐时运行速度不同，从而节约电能。小明根据所学知识，设计了扶梯工作时的模拟电路。如图所示是扶梯上无人时电路的工作状态，R是压敏电阻，其阻值随压力的增大而减小。当扶梯上有人时，R所受压力增大，控制电路中的电流_______，电磁铁的磁性___________，将衔铁吸下，使动触点与静触点“2”接触，工作电路中的电动机转速变大。小红站在扶梯上匀速上行的过程中，她的动能___________、机械能___________。（均选填“变大”“变小”或“不变”）
14.（2022贵州黔东南）某款无接触式的热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风，内部电路由控制电路和工作电路两部分构成，简化电路如图所示，控制电路中R为光敏电阻。闭合S，当手伸向出风口时，R的阻值会___________（选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作。若干手器的加热电阻丝的阻值为44Ω，在额定电压下，烘干一次手用时10s，则烘干手的过程中加热电阻产生的热量为___________J，这些热量能使___________kg（结果保留两位小数）的水温度升高5℃。[]
15.（2022广安）如图所示，电源电压保持不变，滑动变阻器R的最大阻值为40，小灯泡L标有“5V 2.5W”的字样，将滑片移到最右端，闭合开关S，电流表示数为0.3A，忽略温度对灯丝电阻的影响。求：
（1）灯泡正常发光时的电阻；
（2）电源电压；
（3）将滑片移到某位置，电压表示数为10V，滑动变阻器电阻丝1min内产生的热量。
16.（2022江苏扬州）如图所示为某款电热水龙头电路图，a、b、c、d为四个固定触点，绕O点转动的扇形金属触片P可同时接触两个触点。触片P置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W，出热水的电功率为2200W。
（1）求出温水时电路中的电流；
（2）求出热水时2分钟内消耗的电能；
（3）若水龙头只能出冷水和温水，电路可能存在的故障。（写出一条即可）
17.（2022常州）某型号电饭锅有加热和保温两挡，电路如图所示。电压下，其加热挡功率为，保温挡功率为。
（1）闭合开关S1、S2，电饭锅处于__________挡。
（2）电阻丝R1阻值为_________，R2的阻值为_________。
（3）处于保温状态的电饭锅，产生热量_________J。
18.（2022朝阳）如图所示是一款家用电热壶的内部简化电路图，它通过温控开关S可自动实现加热、保温两个挡位的转换，保温挡的额定功率为110W，R1、R2是两个阻值不变的发热元件，R2＝48.4Ω，求：
（1）R1的阻值。
（2）加热挡的额定功率。
（3）若电热壶内装有1L的水，现用加热挡使水从25℃升高到100℃，水吸收的热量是多少？
（4）不计热量损失的情况下，在（3）中若实际加热时间为300s，则电热壶的实际加热功率是多少？
19.（2022湖北随州）很多家庭的卫生间里安装着浴霸，小李家的浴霸如图甲，由4个“大灯”、1个“小灯”和1个换气扇组成。每个“大灯”都是“220V 250W”，“小灯”标有“220V 16W”，换气扇的参数是“220V 50W”。该浴霸由4个开关控制（如图乙、丙）。设浴霸一直都在220V电压下工作。
（1）冬天寒冷，小李家洗浴时只闭合S1和S2（S3和S4未闭合），只有4个“大灯”工作。这种情况下小李家一天使用浴霸半小时，求这一天浴霸用了几度电；
（2）夏天炎热，小李洗浴时只闭合S3和S4（S1和S2未闭合），（1个）“小灯”照明，（1个）换气扇改善室内空气质量。求这种情况下干路电流是多少？
20.（2022重庆A）商业街移动摊位使用可显示电费的新型插座（如图甲所示）计费，某摊位使用空气炸锅（如图乙所示）烹制食物，如图丙所示是该空气炸锅加热部分的简化电路图，其额定电压为220V，定值电阻和为发热体，其中。开关S1、S2、S3的通断可实现高、中、低三个档位的调节（S1、S2不会同时闭合），只闭合S3时为中温档，额定功率为440W。求：
（1）的电阻；
（2）高温档正常工作100s，电流通过产生的电热；
（3）只有空气炸锅单独工作，表盘示数使用前后如图甲、丁所示，通过表盘显示的数据估算该空气炸锅消耗的电功率（已知商用电费单价为0.75元/kW·h）。
21.（2022齐齐哈尔）新冠疫情期间，一位热心市民为小区卡点志愿者送来了一个便携式可折叠电热壶，如图甲所示。该型号电热壶额定电压为220V，具有加热、保温两档。保温档的额定功率为200W，内部简化电路如图乙所示，双触点开关只能在触点1和2、2和3及3和4之间切换。、是两个阻值不变的发热元件，，现将此电热壶接到220V的家庭电路中，求：
（1）当双触点开关接触触点___________（选填“2和3”或“3和4”）时为保温挡；
（2）的电阻是多少？加热档的电功率是多少？（ ）
（3）若电热壶内装有0.5L的水，现用加热档使水从20℃升高到100℃，加热效率为80%，则需要加热多少秒？[]（ ）
22.（2022滨州）如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器标有“15 1A”，滑片P每移动1cm，的电阻变化0.5，定值电阻。求：
（1）当滑片P位于最左端时，电流表的示数；
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于多少？
23.（2022镇江）小华制作的蓄水池水位报警模拟装置如图所示：浮子由铜片E、空心杆F和木块Q构成。在低水位时，触点C、D位于E的正上方h0处，Q的下表面距池底的高度为h。当水位上升到使E与C、D接触后，蜂鸣器R发出忽强忽弱的报警音，报警音的强弱取决于其两端电压大小。电源电压U＝6V，定值电阻R0＝3Ω，R可视为9Ω的定值电阻，不计其它电阻。
（1）当E与C、D接触时，电路接通，衔铁吸下与触点 　 　接触（选填“A”或“B”），线圈和R0被 　 　（选填“短路”或“断路”）。
（2）在被释放和吸下的过程中，衔铁与A、B的接触时间分别为0.5s和1.5s，不考虑衔铁在AB之间切换的时间。在未解除报警的情况下，求开始报警后1min内电路所消耗的电能。
（3）Q为边长10cm的正方体，密度为0.5×103kg/m3，h0＝12cm，h＝20cm，g取10N/kg。不计E、F的质量及F与支架间的摩擦。
①求刚开始报警时水面距池底的高度H。
②下列措施中，可使①中H值增大的有 　 　。（本题有多个选项正确）
A.将池中水换为密度更大的液体
B.仅适当减小Q的边长
C.仅在空心管F中装入适量沙子
D.仅适当减小Q的密度
2023年中考物理专项复习--动态电路专题参考答案
1.（2022江苏连云港）如图所示，电路中电源电压保持不变，闭合开关后，滑动变阻器滑片P向左移动时，下列说法正确的是（　　）
A. 电流表示数变小 B. 电压表示数变大
C. 小灯泡变得更亮 D. 电路的总功率变大
【答案】D
2.（2022安徽）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（　　）
A. 电流表的示数变大， 电压表的示数变大
B. 电流表的示数变小， 电压表的示数变小
C. 电流表的示数变小， 电压表的示数变大
D. 电流表的示数变大， 电压表的示数变小
【答案】D
3.（2022东营）如图所示，电源电压不变，闭合开关，当滑动变阻器滑片P向左移动时，下列判断正确的是（　　）
A. A示数变大，示数变小，示数不变
B. A示数变大，示数变小，示数变大
C. A示数变小，示数变大，示数变小
D. A示数变小，示数变小，示数变大
【答案】C
4.（2022陕西）如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（　　）
A. 灯泡不亮是因为滑动变阻器阻值过大
B. 灯泡不亮是因为灯泡短路
C. 排除故障后，滑片P向左移动，灯泡变暗
D. 排除故障后，滑片P向左移动，电流表和电压表示数均变大
【答案】D
5.（2022抚顺、葫芦岛）将“8V 4W”的灯泡L1和“10V 5W”的灯泡L2接入如图所示的电路，电源电压保持不变，忽略温度对灯丝电阻的影响。只闭合开关S1，灯泡L1正常发光，再闭合开关S2，关于闭合开关S2之后，下列说法正确的是（　　）
A. 通过灯泡L2与L1的电流相同
B. 灯泡L2正常发光
C. 灯泡L2比L1暗
D. 整个电路1min消耗432J电能
【答案】CD
6.（2022娄底）如图所示，小明同学设计了一种烟雾报警装置，R0的电阻为40Ω，R为光敏电阻，其阻值随激光的光照强度减弱而增大。当电路中电流小于或等于0.3A时，烟雾报警器报警。开关S闭合后，当电流为0.5A时，光敏电阻R的电功率为4W。下列说法正确的是（　　）
A. 当R处的烟雾浓度逐渐增大时，电流表的示数变大
B. 电源电压为24V
C. 当电压表的示数为16V时，烟雾报警器报警
D. 当电路中电流为0.4A时，R消耗的电功率为6W
【答案】AC
7.（2022深圳）某爱心团队去养老院送电暖气，电暖气有低、中、高三挡，已知R1=55 ，R2=44 ，以下说法正确的是（　　）
A. 使用“低温档”只需要闭合S2
B. 使用“高温档”要闭合S1、S2
C. 闭合S1、S2时，通过R1、R2的电流之比为5:4
D. 中温档正常工作1分钟，产生热量为6.6×104J
【答案】BD
8.（2022大连）如图甲所示的电路，电源电压保持不变。电流表的量程是“0～0.6A”，滑动变阻器的规格是“20Ω 2A”，小灯泡L的额定电流是0.5A。将滑片P移到阻值最大端，闭合开关S，发现两个电压表的指针偏转角度相同，如图乙所示。移动滑片P，当小灯泡L正常发光时，其中一个电压表的指针又偏转了13个小格。在保证电路安全的情况下，下列说法正确的是（　　）
A. 电压表V2示数始终是6V B. 小灯泡L的额定功率是1.25W
C. 电路中最大功率是3.6W D. 滑动变阻器电阻变化范围是7Ω～20Ω
【答案】ABD
9.（2022四川自贡）在如图所示电路中，当甲乙均为电流表且开关闭合、断开时，电阻、连接方式是___________联。当甲乙均为电压表且开关、都闭合时，电阻、连接方式是___________联。（均选填“串”或“并”）
【答案】 ①. 并 ②. 串
10.（2022吉林）图是某款压力秤的内部电路图。电源电压，；R为压敏电阻，其阻值随所受压力变化情况如下表所示。开关闭合后，当压力增大时，电路中的电流将______，当压力为时，电压表的示数为______V。
F/N 20 40 60 80 100
R/Ω 12 10 8 6 4
【答案】 ①. 变大 ②. 2
11.（2022锦州）如图所示电路，电源电压恒定，定值电阻R2阻值为20Ω，电流表A1和A2的量程均为0~0.6A。闭合开关S，当滑动变阻器R1的滑片从最左端向右移动的过程中，两个电流表的示数之差始终为0.2A。则电压表的示数为______V，滑动变阻器R1允许接入电路的最小阻值为______Ω。
【答案】 ①. 4 ②. 10
12.（2022齐齐哈尔）如图所示，甲、乙是实验室常用电流表或电压表的位置，电源电压恒定。在甲、乙位置分别接入某种电表，闭合开关、，两灯均发光，甲、乙两个电表示数之比为1:5；断开、，在甲、乙位置分别接入另一种电表，然后再只闭合开关，两灯均发光，则此时甲、乙两电表示数之比为___________，灯泡与的电功率之比为___________。（忽略温度对灯丝电阻的影响）
【答案】 ①. 5:4 ②. 4:1
13.（2022淄博）某些商场里的自动扶梯在无人和有人乘坐时运行速度不同，从而节约电能。小明根据所学知识，设计了扶梯工作时的模拟电路。如图所示是扶梯上无人时电路的工作状态，R是压敏电阻，其阻值随压力的增大而减小。当扶梯上有人时，R所受压力增大，控制电路中的电流_______，电磁铁的磁性___________，将衔铁吸下，使动触点与静触点“2”接触，工作电路中的电动机转速变大。小红站在扶梯上匀速上行的过程中，她的动能___________、机械能___________。（均选填“变大”“变小”或“不变”）
【答案】 ①. 变大 ②. 变大 ③. 不变 ④. 变大
14.（2022贵州黔东南）某款无接触式的热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风，内部电路由控制电路和工作电路两部分构成，简化电路如图所示，控制电路中R为光敏电阻。闭合S，当手伸向出风口时，R的阻值会___________（选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作。若干手器的加热电阻丝的阻值为44Ω，在额定电压下，烘干一次手用时10s，则烘干手的过程中加热电阻产生的热量为___________J，这些热量能使___________kg（结果保留两位小数）的水温度升高5℃。[]
【答案】 ①. 减小 ②. ③. 0.52kg
15.（2022广安）如图所示，电源电压保持不变，滑动变阻器R的最大阻值为40，小灯泡L标有“5V 2.5W”的字样，将滑片移到最右端，闭合开关S，电流表示数为0.3A，忽略温度对灯丝电阻的影响。求：
（1）灯泡正常发光时的电阻；
（2）电源电压；
（3）将滑片移到某位置，电压表示数为10V，滑动变阻器电阻丝1min内产生的热量。
【答案】（1）10；（2）15V；（3）300J
16.（2022江苏扬州）如图所示为某款电热水龙头电路图，a、b、c、d为四个固定触点，绕O点转动的扇形金属触片P可同时接触两个触点。触片P置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W，出热水的电功率为2200W。
（1）求出温水时电路中的电流；
（2）求出热水时2分钟内消耗的电能；
（3）若水龙头只能出冷水和温水，电路可能存在的故障。（写出一条即可）
【答案】（1）5A；（2）264000J；（3）电阻R2断路了
17.（2022常州）某型号电饭锅有加热和保温两挡，电路如图所示。电压下，其加热挡功率为，保温挡功率为。
（1）闭合开关S1、S2，电饭锅处于__________挡。
（2）电阻丝R1阻值为_________，R2的阻值为_________。
（3）处于保温状态的电饭锅，产生热量_________J。
【答案】 ①. 加热 ②. 44 ③. 2376 ④. 2.4×104
18.（2022朝阳）如图所示是一款家用电热壶的内部简化电路图，它通过温控开关S可自动实现加热、保温两个挡位的转换，保温挡的额定功率为110W，R1、R2是两个阻值不变的发热元件，R2＝48.4Ω，求：
（1）R1的阻值。
（2）加热挡的额定功率。
（3）若电热壶内装有1L的水，现用加热挡使水从25℃升高到100℃，水吸收的热量是多少？
（4）不计热量损失的情况下，在（3）中若实际加热时间为300s，则电热壶的实际加热功率是多少？
【答案】（1）440Ω；（2）1110W；（3）3.15×105J；（4）1050W
19.（2022湖北随州）很多家庭的卫生间里安装着浴霸，小李家的浴霸如图甲，由4个“大灯”、1个“小灯”和1个换气扇组成。每个“大灯”都是“220V 250W”，“小灯”标有“220V 16W”，换气扇的参数是“220V 50W”。该浴霸由4个开关控制（如图乙、丙）。设浴霸一直都在220V电压下工作。
（1）冬天寒冷，小李家洗浴时只闭合S1和S2（S3和S4未闭合），只有4个“大灯”工作。这种情况下小李家一天使用浴霸半小时，求这一天浴霸用了几度电；
（2）夏天炎热，小李洗浴时只闭合S3和S4（S1和S2未闭合），（1个）“小灯”照明，（1个）换气扇改善室内空气质量。求这种情况下干路电流是多少？
【答案】（1）0.5度；（2）0.3A
20.（2022重庆A）商业街移动摊位使用可显示电费的新型插座（如图甲所示）计费，某摊位使用空气炸锅（如图乙所示）烹制食物，如图丙所示是该空气炸锅加热部分的简化电路图，其额定电压为220V，定值电阻和为发热体，其中。开关S1、S2、S3的通断可实现高、中、低三个档位的调节（S1、S2不会同时闭合），只闭合S3时为中温档，额定功率为440W。求：
（1）的电阻；
（2）高温档正常工作100s，电流通过产生的电热；
（3）只有空气炸锅单独工作，表盘示数使用前后如图甲、丁所示，通过表盘显示的数据估算该空气炸锅消耗的电功率（已知商用电费单价为0.75元/kW·h）。
【答案】（1）110Ω；（2）1.21×105J；（3）320W
21.（2022齐齐哈尔）新冠疫情期间，一位热心市民为小区卡点志愿者送来了一个便携式可折叠电热壶，如图甲所示。该型号电热壶额定电压为220V，具有加热、保温两档。保温档的额定功率为200W，内部简化电路如图乙所示，双触点开关只能在触点1和2、2和3及3和4之间切换。、是两个阻值不变的发热元件，，现将此电热壶接到220V的家庭电路中，求：
（1）当双触点开关接触触点___________（选填“2和3”或“3和4”）时为保温挡；
（2）的电阻是多少？加热档的电功率是多少？（ ）
（3）若电热壶内装有0.5L的水，现用加热档使水从20℃升高到100℃，加热效率为80%，则需要加热多少秒？[]（ ）
【答案】 ①. 2和3 ②. 242Ω，800W ③. 210s
22.（2022滨州）如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器标有“15 1A”，滑片P每移动1cm，的电阻变化0.5，定值电阻。求：
（1）当滑片P位于最左端时，电流表的示数；
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于多少？
【答案】（1）0.3A；（2）2V；（3）20Ω
23.（2022镇江）小华制作的蓄水池水位报警模拟装置如图所示：浮子由铜片E、空心杆F和木块Q构成。在低水位时，触点C、D位于E的正上方h0处，Q的下表面距池底的高度为h。当水位上升到使E与C、D接触后，蜂鸣器R发出忽强忽弱的报警音，报警音的强弱取决于其两端电压大小。电源电压U＝6V，定值电阻R0＝3Ω，R可视为9Ω的定值电阻，不计其它电阻。
（1）当E与C、D接触时，电路接通，衔铁吸下与触点 　 　接触（选填“A”或“B”），线圈和R0被 　 　（选填“短路”或“断路”）。
（2）在被释放和吸下的过程中，衔铁与A、B的接触时间分别为0.5s和1.5s，不考虑衔铁在AB之间切换的时间。在未解除报警的情况下，求开始报警后1min内电路所消耗的电能。
（3）Q为边长10cm的正方体，密度为0.5×103kg/m3，h0＝12cm，h＝20cm，g取10N/kg。不计E、F的质量及F与支架间的摩擦。
①求刚开始报警时水面距池底的高度H。
②下列措施中，可使①中H值增大的有 　 　。（本题有多个选项正确）
A.将池中水换为密度更大的液体
B.仅适当减小Q的边长
C.仅在空心管F中装入适量沙子
D.仅适当减小Q的密度
【答案】（1）B；短路；（2）开始报警后1min内电路所消耗的电能为225J；（3）刚开始报警时水面距池底的高度H为37cm；（4）BD
