(共22张PPT)
第2节液体的压强
人教版八年级下册
第九章压强
为什么浅海鱼类资源丰富，藻类众多，而深海却是一片死寂。看不到任何鱼类和藻类。
潜水艇用厚钢板制成，为什么？

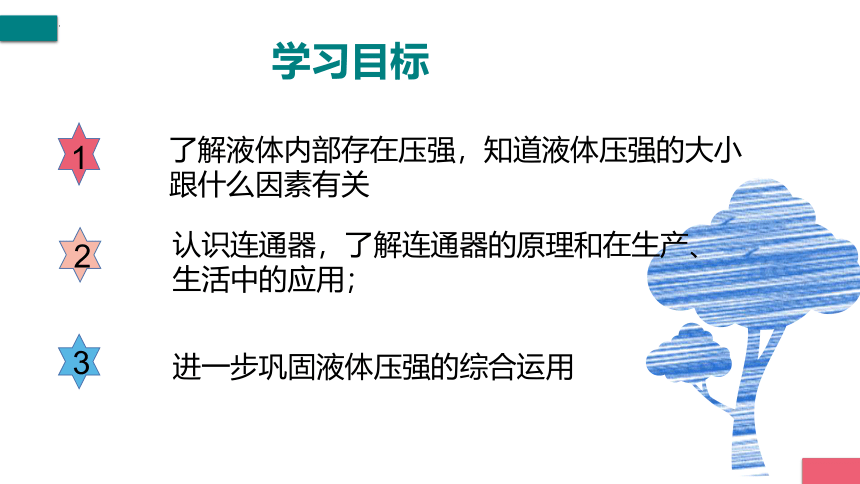

学习目标
1
2
认识连通器，了解连通器的原理和在生产、生活中的应用；
了解液体内部存在压强，知道液体压强的大小跟什么因素有关
3
进一步巩固液体压强的综合运用

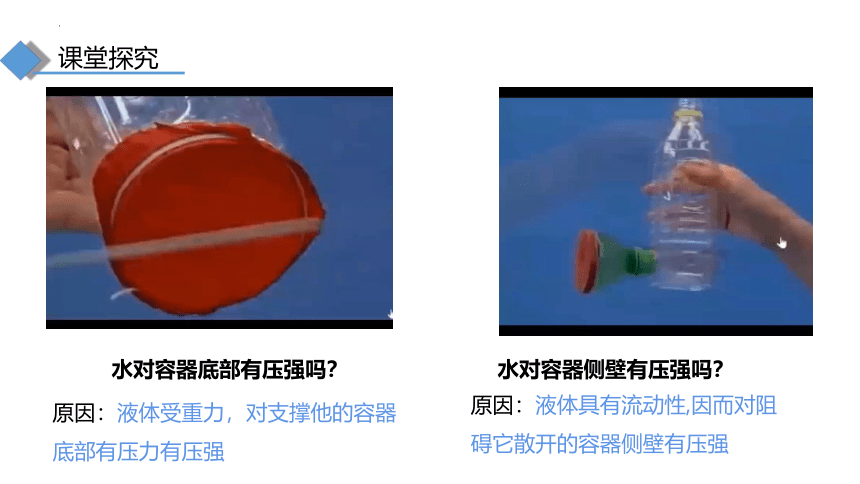

水对容器底部有压强吗？
水对容器侧壁有压强吗？
原因：液体受重力，对支撑他的容器底部有压力有压强
原因：液体具有流动性,因而对阻碍它散开的容器侧壁有压强
课堂探究

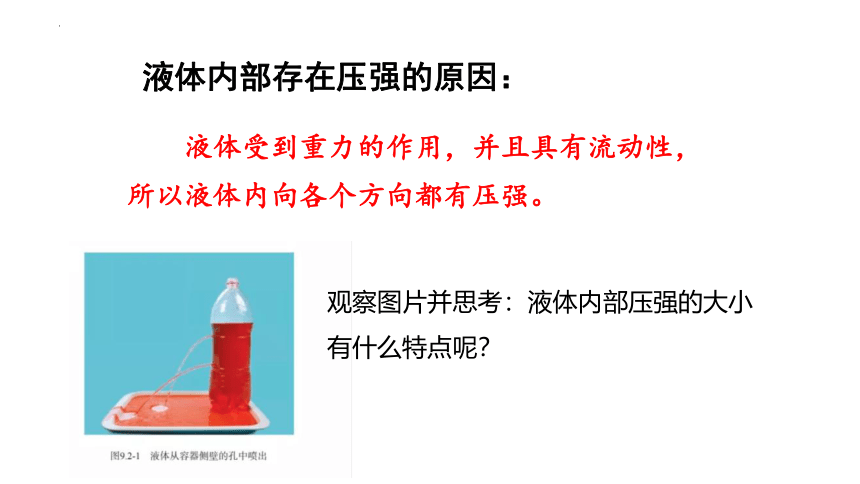

液体内部存在压强的原因：
液体受到重力的作用，并且具有流动性，所以液体内向各个方向都有压强。
观察图片并思考：液体内部压强的大小有什么特点呢？

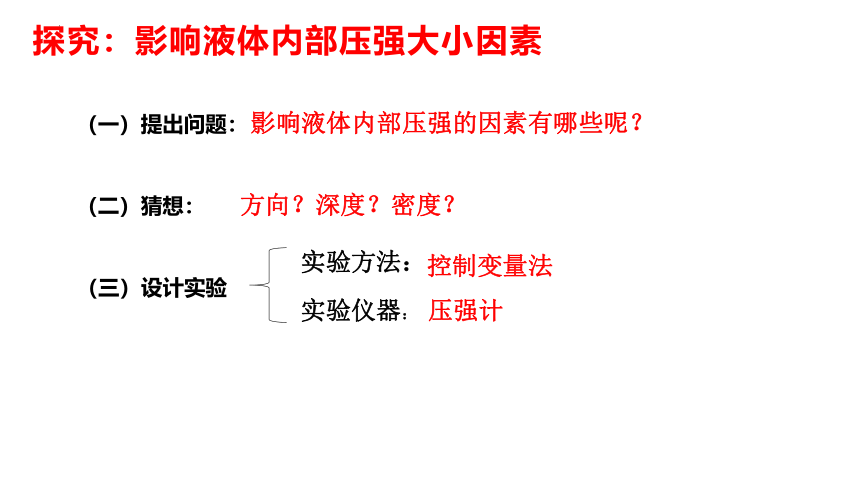

探究：影响液体内部压强大小因素
实验方法：
控制变量法
实验仪器：
压强计
影响液体内部压强的因素有哪些呢？
（三）设计实验
（一）提出问题：
（二）猜想：
方向？深度？密度？
橡皮管
金属盒+橡皮膜
U形管
橡皮膜受到压强会形变，U型管的两侧液面就会产生高度差。
探头
转换法

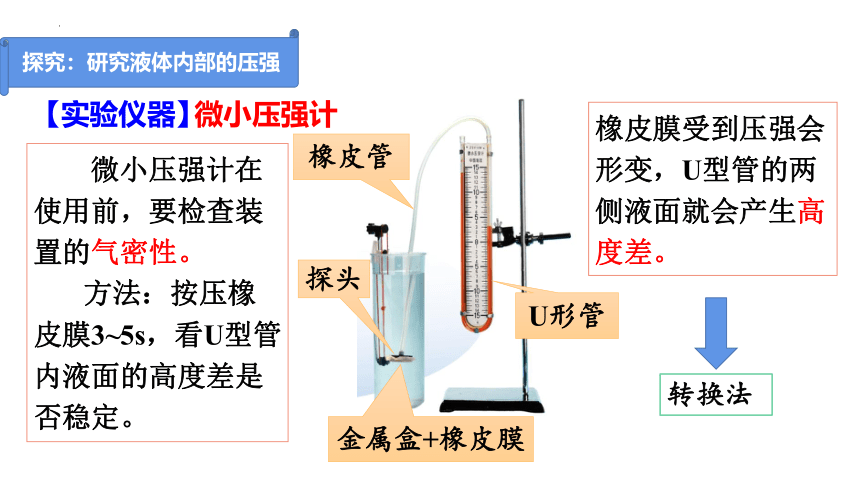

微小压强计在使用前，要检查装置的气密性。
方法：按压橡皮膜3~5s，看U型管内液面的高度差是否稳定。
【实验仪器】
微小压强计
探究：研究液体内部的压强

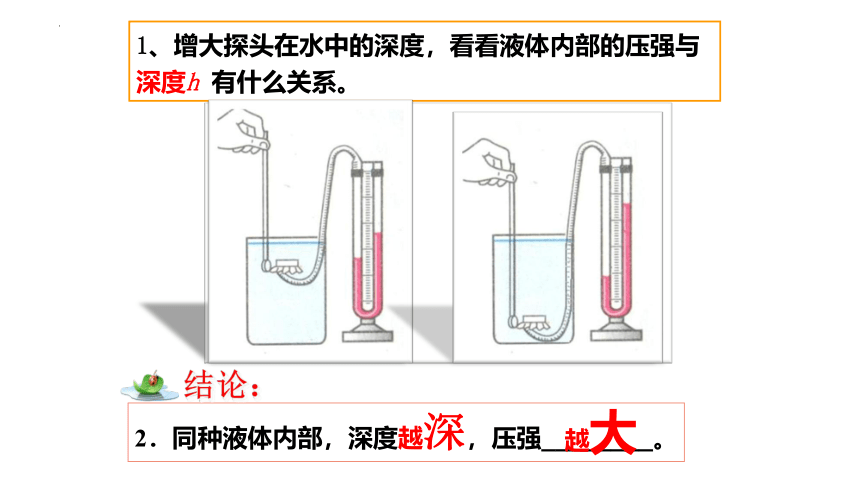

1、增大探头在水中的深度，看看液体内部的压强与深度h 有什么关系。
2．同种液体内部，深度越深，压强________。
越大
结论：

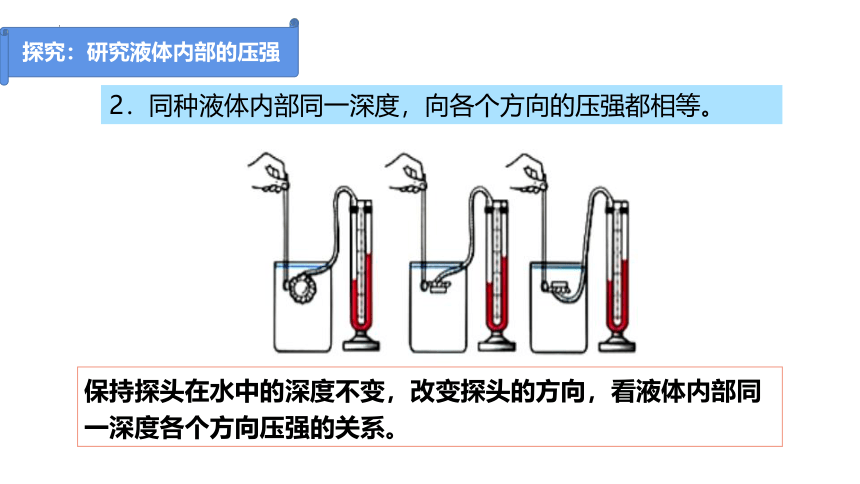

保持探头在水中的深度不变，改变探头的方向，看液体内部同一深度各个方向压强的关系。
2．同种液体内部同一深度，向各个方向的压强都相等。
探究：研究液体内部的压强
换用不同液体，观察在深度相同时，液体内部的压强是否与液体的密度有关。
4．深度相同时，液体密度越大，液体内部压强越大。
探究：研究液体内部的压强
结论：
液体内部朝各个方向都有压强；在同一深度，各方向压强　　　　；深度增大，液体的压强　　　　；液体的压强还有与液体的密度有关，在深度相同时，液体密度越大，压强　　 。
相等
增大
越大
液体压强的大小
液体在某一深度的压强有多大？下面我们来研究液体内部的压强跟液体的深度、液体的密度之间的定量关系。
要想得到液面下某处的压强，可以设想在该处有一个水平放置的“平面”。这个平面以上的液柱对平面的压力等于液柱所受的重力，所以计算出液柱所受的重力是解决问题的关键。如图所示，设液柱的高度为h，平面的面积为S。
液体压强的大小
该平面上方的液柱对平面的压力
平面受到的压强
因此，深度为h处液体的压强为
P——液体在任一深度的压强 （Pa)
ρ——液体的密度 (kg/m3)
g——常数 9.8N/kg
h——深度　液体内部某一位置到上面自由 液面的竖直距离 (m)
牛刀小试
1、如图所示，容器内装有h=20cm高的水，h1=12cm,求：
（1）容器底部受到的压强
（2）A点的压强（g=10N/kg）
解：由题意确定容器底的深度为h=20cm=0.2m0cm-12cm=8cm=0.08m
A点的深度为hA=2
牛刀小试
2、液体内部压强的大小由 　 　和 　来决定，如图所示盛水的容器内有a、b、c三点，在这三点液体压强分别为pa、pb、pc，三者相比较，最大的是 　。
液体的密度
Pb
液体的深度
3、装有一定量的水的细玻璃管斜放在水平桌面上，如图所示，g取10 N/kg，则此时水对玻璃管底部的压强为(　　)
A．8×102 Pa
B．1×103 Pa
C．8×104 Pa
D．1×105 Pa
A
牛刀小试
观察它们有什么共同特点？
二、连通器
茶壶
锅炉水位计
牲畜自动饮水机
连通器
1．上端开口、下端连通的容器叫做连通器。
2．连通器的特点：连通器里装同种液体，当液体不流动时，连通器个部分中的液面总是相平的。
连通器
假设容器底部有一竖直膜片，分析下图中p1与p2的大小。
如果p1、p2大小不相等，会发生什么现象？
右侧液面下降，最后当液体静止时，两侧液面相平。
p2
p1
h2
h1
连通器的应用
3. 自来水供水系统
连通器的应用
4.船闸
