初中物理“一题通关”系列
电磁学实验

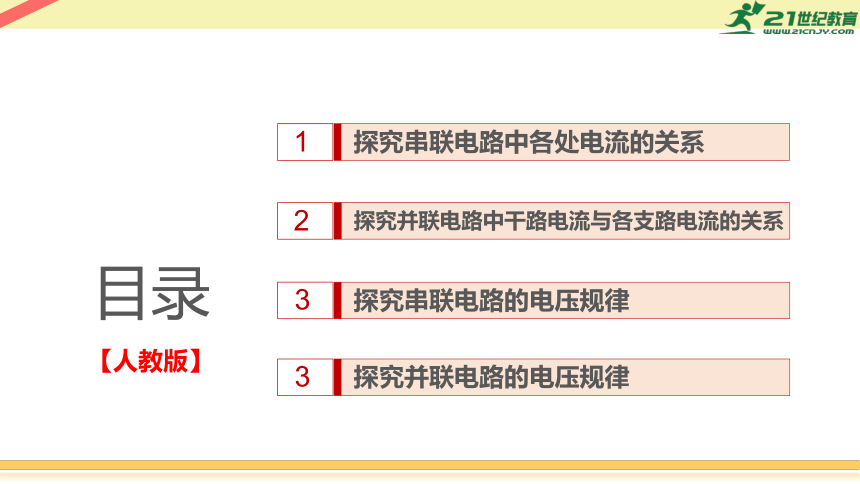

目录
【人教版】
探究串联电路中各处电流的关系
1
探究并联电路中干路电流与各支路电流的关系
2
探究串联电路的电压规律
3
探究并联电路的电压规律
3
一、探究串联电路中各处电流的关系

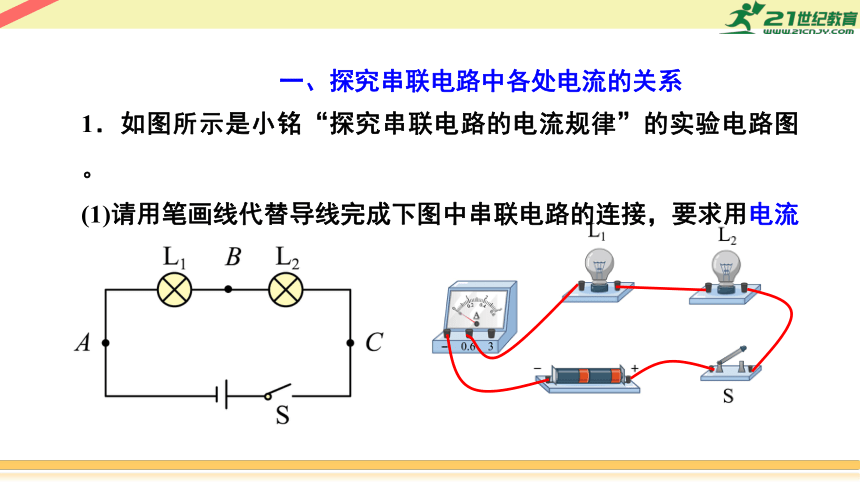

1．如图所示是小铭“探究串联电路的电流规律”的实验电路图。
(1)请用笔画线代替导线完成下图中串联电路的连接，要求用电流表测量A点的电流 ；

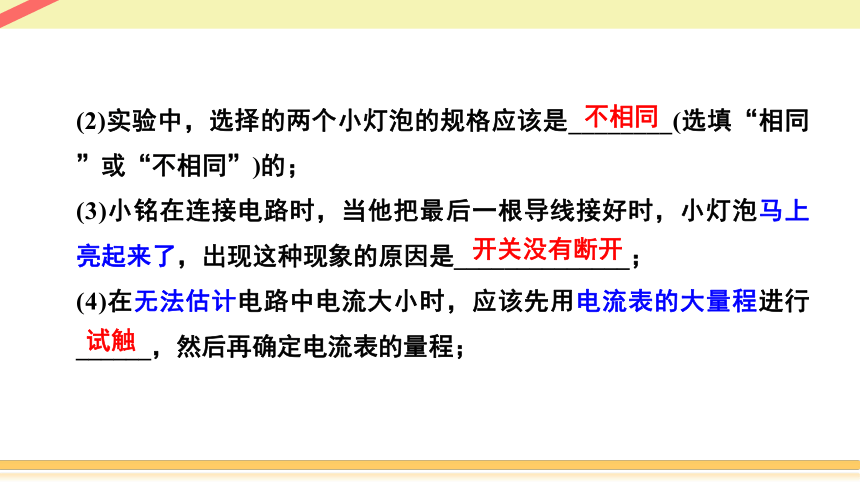

(2)实验中，选择的两个小灯泡的规格应该是________(选填“相同”或“不相同”)的；
(3)小铭在连接电路时，当他把最后一根导线接好时，小灯泡马上亮起来了，出现这种现象的原因是______________；
(4)在无法估计电路中电流大小时，应该先用电流表的大量程进行______，然后再确定电流表的量程；
不相同
开关没有断开
试触

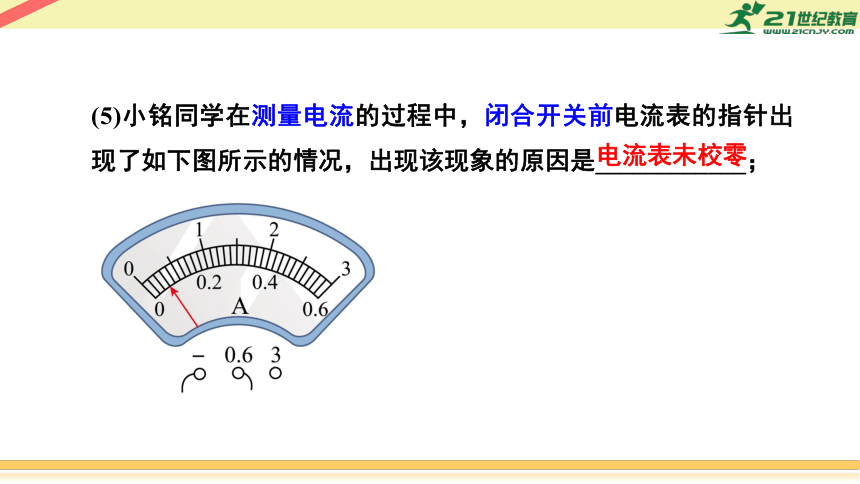

(5)小铭同学在测量电流的过程中，闭合开关前电流表的指针出现了如下图所示的情况，出现该现象的原因是____________；
电流表未校零

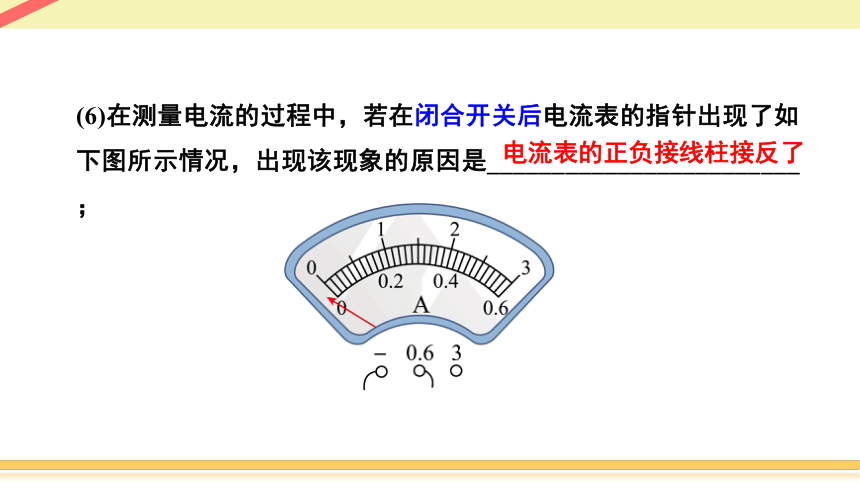

(6)在测量电流的过程中，若在闭合开关后电流表的指针出现了如下图所示情况，出现该现象的原因是________________________；
电流表的正负接线柱接反了

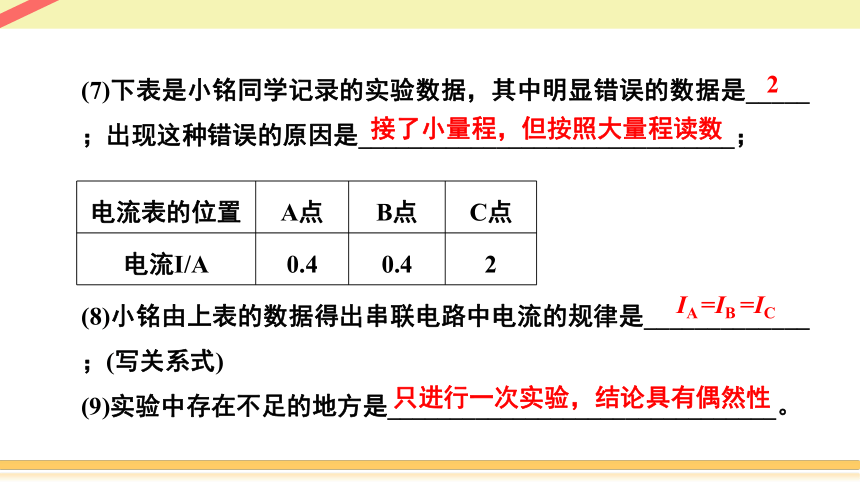

(7)下表是小铭同学记录的实验数据，其中明显错误的数据是_____；出现这种错误的原因是______________________________；
(8)小铭由上表的数据得出串联电路中电流的规律是_____________；(写关系式)
(9)实验中存在不足的地方是_______________________________。
电流表的位置 A点 B点 C点
电流I/A 0.4 0.4 2
2
接了小量程，但按照大量程读数
IA =IB =IC
只进行一次实验，结论具有偶然性
目录
【人教版】
探究串联电路中各处电流的关系
1
探究并联电路中干路电流与各支路电流的关系
2
探究串联电路的电压规律
3
探究并联电路的电压规律
3

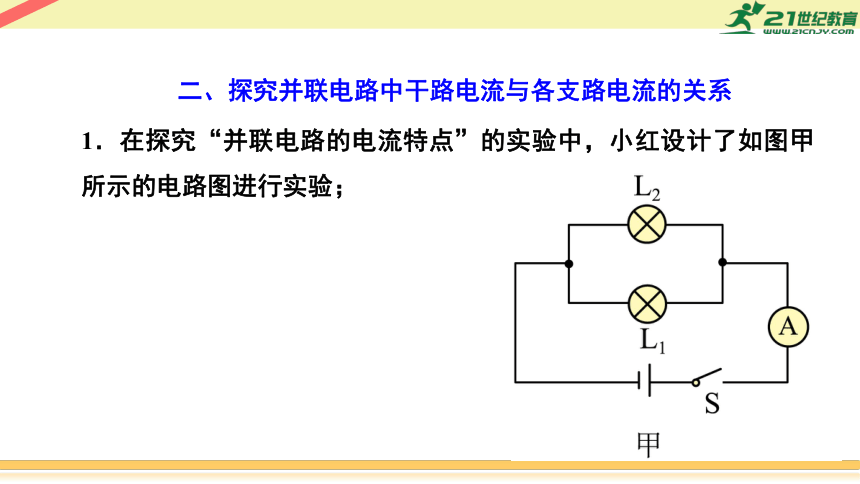

1．在探究“并联电路的电流特点”的实验中，小红设计了如图甲所示的电路图进行实验；
二、探究并联电路中干路电流与各支路电流的关系

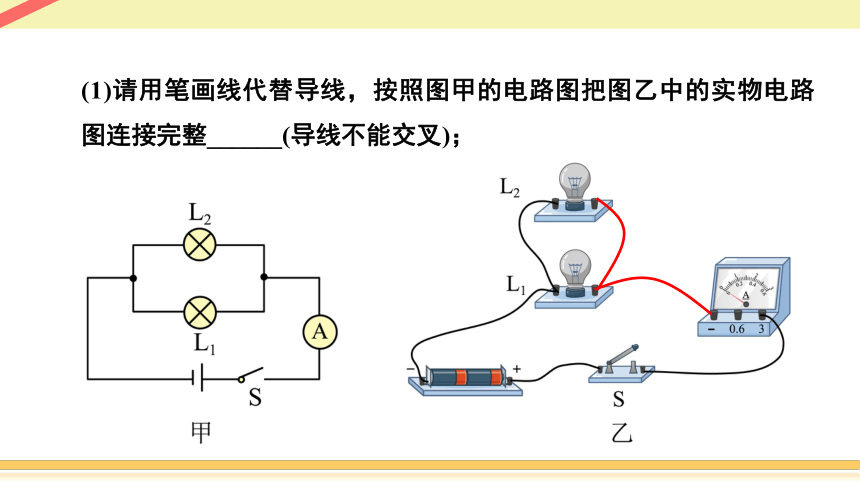

(1)请用笔画线代替导线，按照图甲的电路图把图乙中的实物电路图连接完整______(导线不能交叉)；

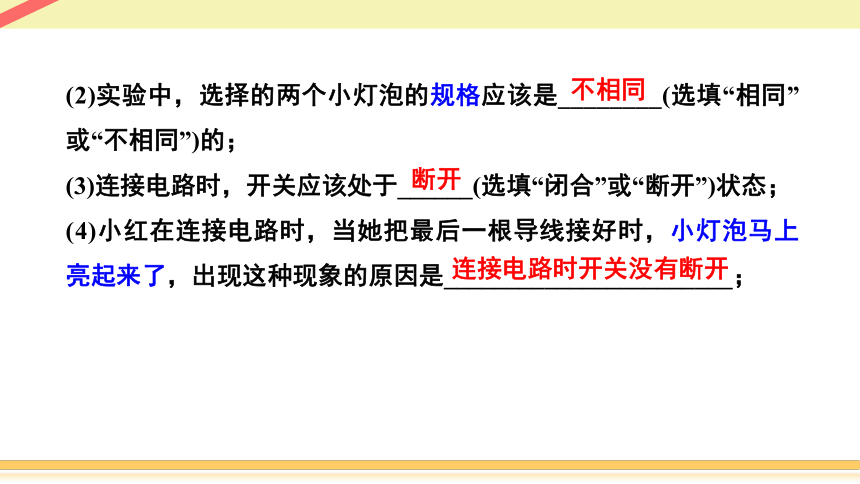

(2)实验中，选择的两个小灯泡的规格应该是________(选填“相同”或“不相同”)的；
(3)连接电路时，开关应该处于______(选填“闭合”或“断开”)状态；
(4)小红在连接电路时，当她把最后一根导线接好时，小灯泡马上亮起来了，出现这种现象的原因是_______________________；
不相同
断开
连接电路时开关没有断开

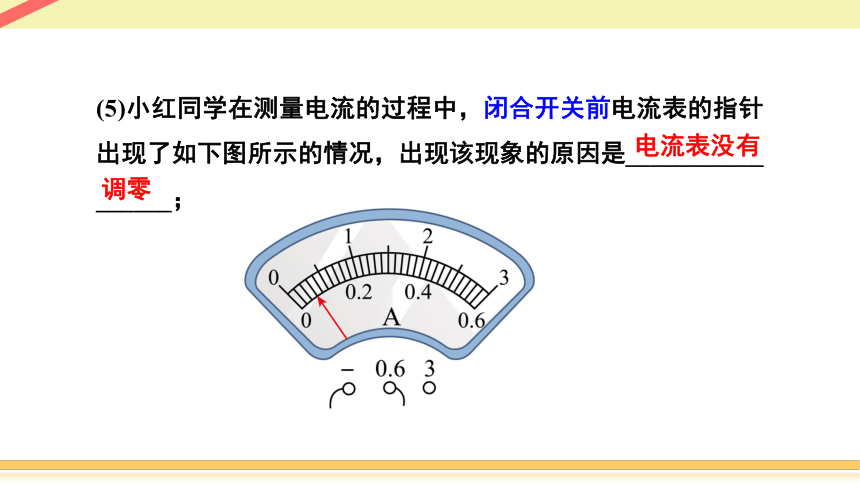

(5)小红同学在测量电流的过程中，闭合开关前电流表的指针出现了如下图所示的情况，出现该现象的原因是___________
______；
电流表没有
调零
(6)在测量电流的过程中，若在闭合开关后电流表的指针出现了如下图所示情况，出现该现象的原因是_______________________；
电流表的正负接线柱接反了
(7)小红将电流表接在L1所在的支路上，闭合开关，观察到灯泡L2发光，但灯泡L1不发光，电流表的指针没有偏转，电路可能存在的故障是_____________(选填“灯泡L1断路”或“灯泡L1短路”)；
灯泡L1断路
(8)排除故障之后，他测出了L1支路上的电流I1=1.2A，然后他把电流表依次接入电路分别测量出L2支路上的电流I2、干路电流I，两次测得的结果都如下图所示，则I2=_____A；I=_____A；小红由此数据得出并联电路中干路电流和各支路电流的关系是_________；(写关系式)
0.3
1.5
I =I1+I2
(9)实验中存在不足的地方_______________________________；
(10)小红改进后进行实验，记录了如下表所示的数据：
小红记录的实验数据中______(填数字)这个数据存在问题，造成该数据错误的原因应该是__________________。
实验次数 L1支路的电流I1/A L2支路的电流I2/A 干路的电流I/A
1 0.3 0.4 0.7
2 0.2 0.4 3
3 0.1 0.2 0.3
只进行一次实验，结论具有偶然性
3
电流表读错了量程
目录
【人教版】
探究串联电路中各处电流的关系
1
探究并联电路中干路电流与各支路电流的关系
2
探究串联电路的电压规律
3
探究并联电路的电压规律
3
1．如图甲所示是小方“探究串联电路的电压规律”的实验电路图
(1)请用笔画线代替导线，按照图甲的电路图完成图乙中实物图的连接______；
三、探究串联电路的电压规律
(2)连接电路时，开关应______；
(3)实验中，选择的两个小灯泡的规格应该是________(选填“相同”或“不相同”)的；
(4)小方在连接电路时，当他把最后一根导线接好时，小灯泡马上亮起来了，出现这种现象的原因是_________________________；
断开
不相同
连接电路时开关没有断开
(5)闭合开关前，电压表的指针如图丙所示，其原因可能是_________________；
(6)各电路元件连接情况均完好，闭合开关后，发现电压表的指针如图如图丁所示，其原因可能是_________________________；
电压表指针未调零
电压表的正负接线柱接反了
(7)闭合开关后，小方发现两个小灯泡都不亮，于是分别把电压表接在图甲中的AB两点、BC两点及AC两点，得到的电压值分别为UAB=0V；UBC=3V；UAC=3V；经过检查发现只有灯泡L1和L2中一盏灯出现故障，那么故障可能是______________；
灯泡L2断路
(8)在测量L2两端电压时，灯L2突然熄灭，但是L1比较亮，电压表示数为零，则电路故障可能是_______________；
(9)处理好故障后，小明把电压表接在A、B之间重新测量，电压表示数如图戊，电压表的分度值是_____V；为使实验结果更准确，接下来小方应该_________________________；
灯泡L2被短路
0.5
断开开关，更换0~3V量程
(10)用电压表先连接在A、B两端，测出L1的电压，为了省事，小方同学没有拆掉电压表，而是把电压表接A点的接线头连在C点，连B点的接线头不动，此操作可能会导致电压表出现的现象是_____________________；
电压表指针反向偏转
(11)正确实验后，小方得到了如下表所示的数据，分析数据得出结论：_____________(写关系式)。
实验 AB间电压UAB/V BC间电压UBC/V AC间电压UAC/V
1 1.5 1.3 2.8
2 1.2 1.6 2.8
3 1.4 1.4 2.8
U AC=UAB+UBC
目录
【人教版】
探究串联电路中各处电流的关系
1
探究并联电路中干路电流与各支路电流的关系
2
探究串联电路的电压规律
3
探究并联电路的电压规律
3
1．在探究“并联电路的电压规律”实验中，小方使用了两个相同的灯泡；
(1)在连接电路时，开关应该下图是小方已经完成的部分的实物图，请用笔画线代替导线在图
中增加一条导线，使得电压
表测量L1两端的电压_____；
四、探究并联电路的电压规律
(2)如下图所示的电路中，将电压表并联在a、b两点时，闭合开关，电压表的示数如下图所示，电压表的示数为______V；
2.9
(3)依次将电压表并联到电路中的a和b、c和d、e和f两点，小明发现电压表示数相等，由此他得出结论：并联电路中，各支路两端的电压相等；此结论_________(选填“科学”或“不科学”)，接下来应该进行的操作是：_________________________；
不科学
换不同规格灯泡多次实验
(4)小方改进实验之后，经过多次测量得到了下表实验数据，其中明显错误的数据是______；出现这种错误的原因是__________________________________；
实验 ab间电压Uab/V cd间电压Ucd/V ef间电压Uef/V
1 2.9 2.9 2.9
2 2.9 2.9 2.9
3 2.9 2.9 14.5
14.5V
电压表用的小量程，误用大量程读数
(5)排除错误的数据并且改正之后，分析表格可知，并联电路各支路用电器两端的电压与电源两端电压的关系是：______________。(写表达式)

U ab=Ucd=Uef
