第九章 压强
第4节 流体压强与流速的关系
义务教育教科书 物理 八年级 下册
鸟儿是怎样飞翔的？飞机又为何能腾空而起？
观察并思考
流体
具有流动性的液体和气体。
水
空气
流体

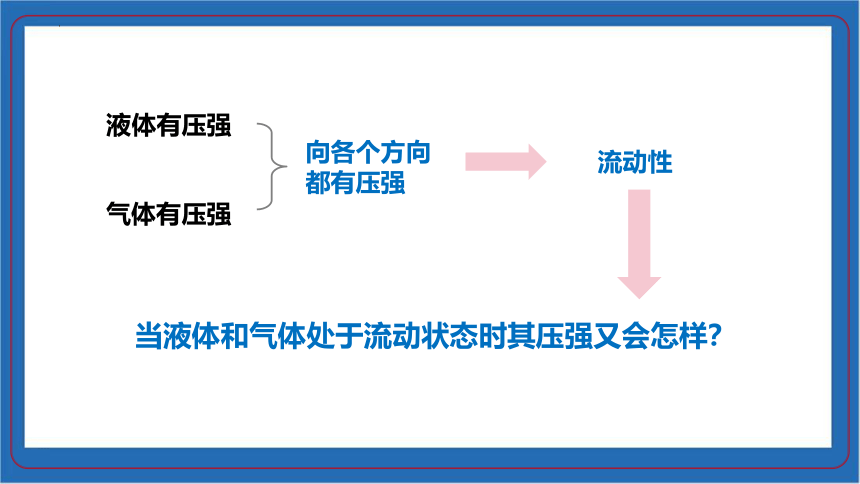

向各个方向都有压强
流动性
液体有压强
气体有压强
当液体和气体处于流动状态时其压强又会怎样？

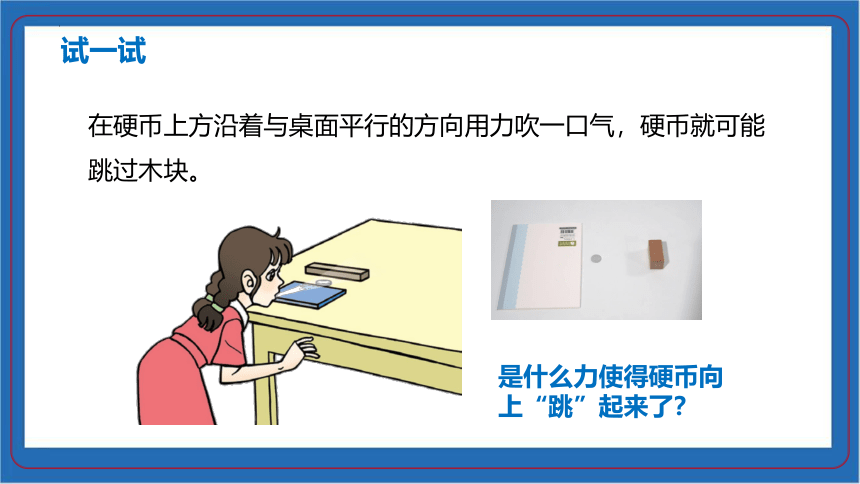

在硬币上方沿着与桌面平行的方向用力吹一口气，硬币就可能跳过木块。

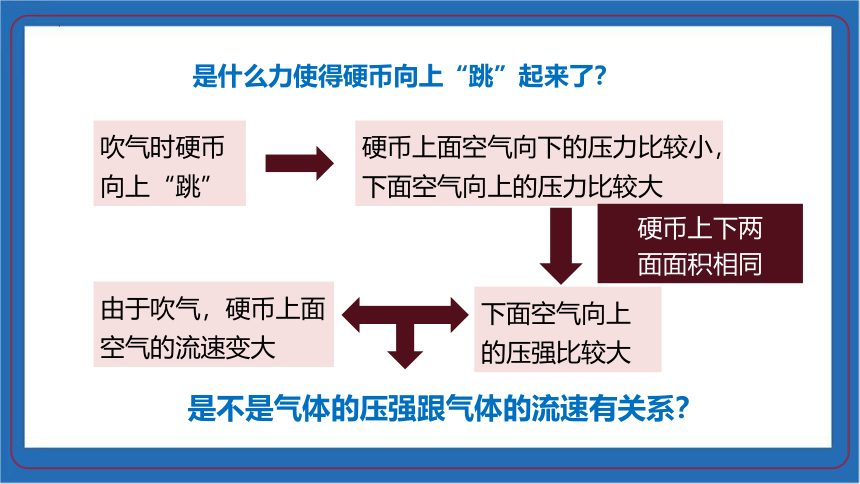

是什么力使得硬币向上“跳”起来了？
试一试
吹气时硬币向上“跳”
硬币上面空气向下的压力比较小，下面空气向上的压力比较大
下面空气向上的压强比较大
硬币上下两
面面积相同
由于吹气，硬币上面空气的流速变大
是不是气体的压强跟气体的流速有关系？
是什么力使得硬币向上“跳”起来了？
结论：在气体中，流速越大的位置压强越小。
流体压强与流速的关系

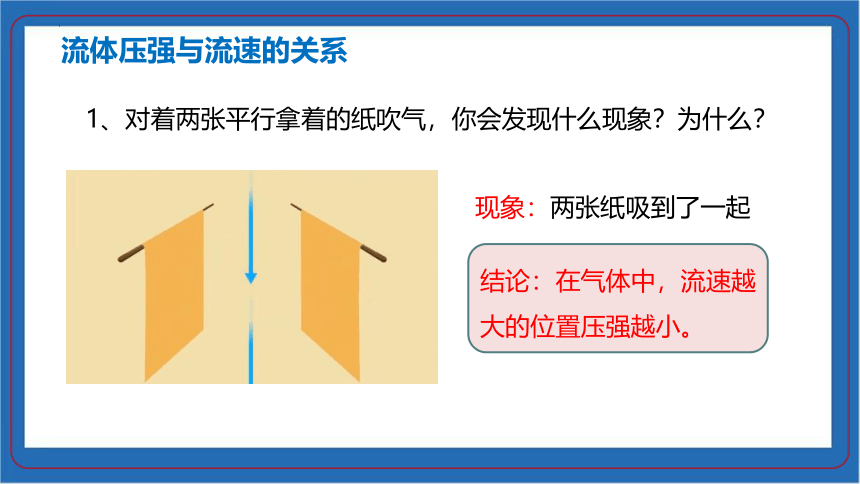

1、对着两张平行拿着的纸吹气，你会发现什么现象？为什么？
现象：两张纸吸到了一起

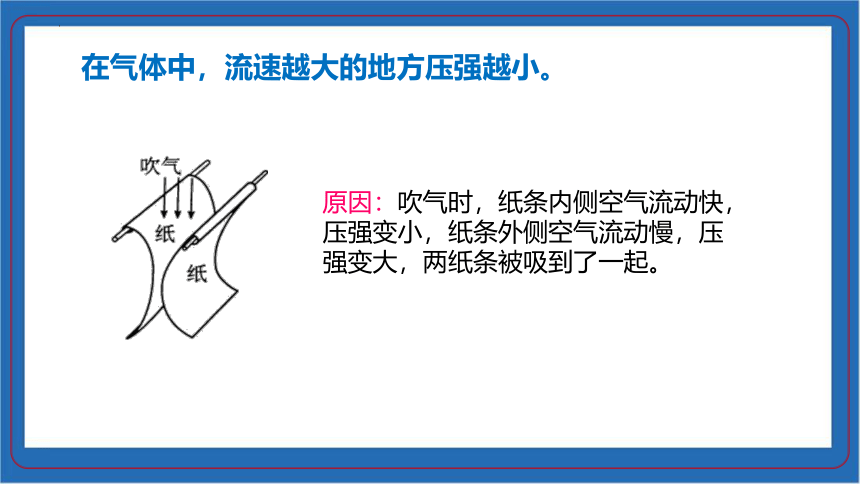

原因：吹气时，纸条内侧空气流动快，压强变小，纸条外侧空气流动慢，压强变大，两纸条被吸到了一起。
在气体中，流速越大的地方压强越小。

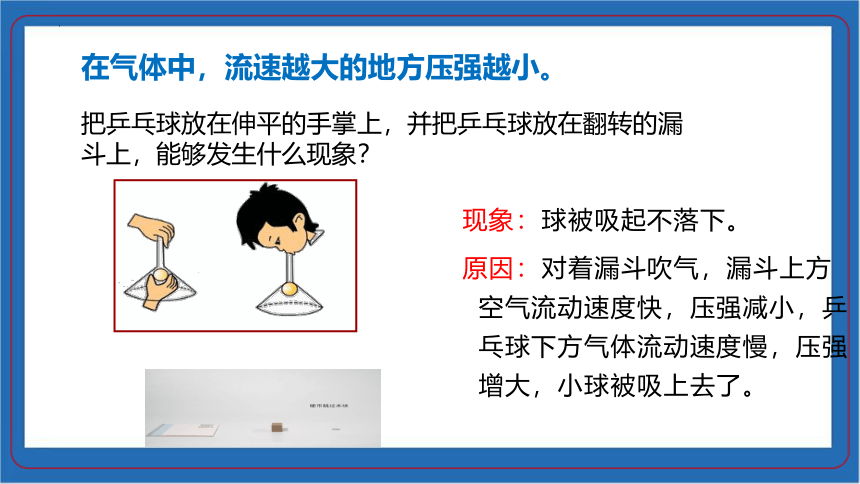

把乒乓球放在伸平的手掌上，并把乒乓球放在翻转的漏斗上，能够发生什么现象？
在气体中，流速越大的地方压强越小。
现象：球被吸起不落下。
原因：对着漏斗吹气，漏斗上方空气流动速度快，压强减小，乒乓球下方气体流动速度慢，压强增大，小球被吸上去了。
在液体中，流速越大的地方压强越小。
用注射器向两个小船中间喷射水产生水流，观察一下发生什么现象？
现象：两小船靠近
原因：向两只船中间喷水，中间的水的流速增大，流体压强减小，船两侧的流速减小，流体压强增大，两小船靠近。
《同步》P40 B5
水平桌面上并排开进放置两个相同的小木块，当用细管沿水平方向对着木块间的狭缝中间快速吹气时（ ）
A 两木块都不受摩擦力
B 两木块受到的摩擦力大小相等，方向相同
C 两木块受到的摩擦力大小不等，方向相同
D 两木块受到的摩擦力大小相等，方向相反
D
演示：液体压强与流速的关系
温馨提示：
安装flash插件可播放
记录实验现象
流体流动速度 上方液柱 分析流体压强
粗管 小 较高
细管 大 较低
较大
较小
每秒流经管子不同截面的液体体积相等。
υ大
υ小
υ小
p大
p大
p小
分析实验现象
横截面积大的位置流速小，横截面积小的位置流速大。
实验结论
在液体中，流速较大的位置压强较小，流速较小的位置压强较大。
温馨提示：
安装flash插件可播放
鸟儿是怎样飞翔的？飞机又为何能腾空而起？
鸟儿的翅膀
上凸下平
飞机的机翼
飞机的升力：气流在机翼上下表面由于流速不同、压强不同产生的压力差，这就是向上的升力。
温馨提示：
安装flash插件可播放
航模小组制作了一款新型带侧翼的浮沉艇，浮沉艇静止时，漂浮在水面上，螺旋桨快速转动时，浮沉艇前进的同时能自行下潜，浮沉艇侧翼的形状应为下列图中（ ）
B
草原犬鼠的“空调”洞穴
生活中有关流体压强与流速关系的现象
地铁站台的
黄色安全线
铁路旁有防护网
《同步》P39 触类旁通1
高铁站台离边缘不远处有一条黄色警戒线，为了保障安全，乘客必须站在警戒线以外，其原因是：若高铁急速驶过车站，警戒线区域内空气流速会变大，压强_________，若高铁提速，站台上乘客与行驶的高铁之间安全距离应_________。（以上两空均填“变大”“变小”或“不变”）
变小
变大
