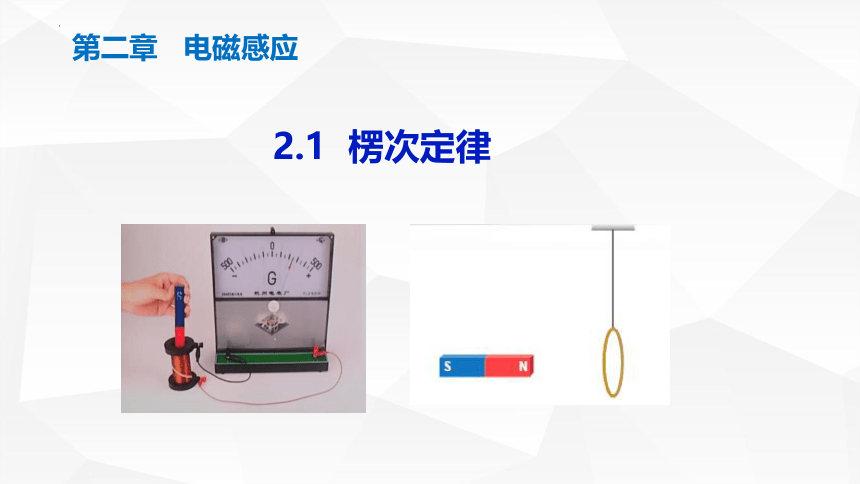

第二章 电磁感应
2.1 楞次定律

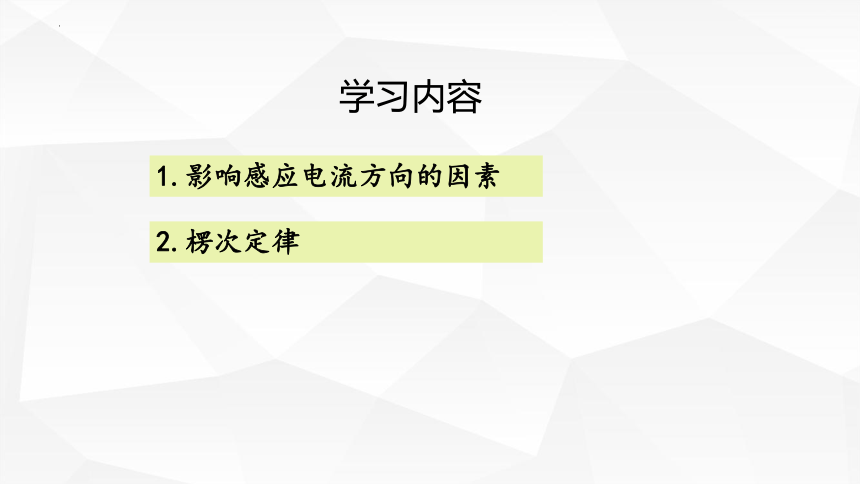

学习内容
1.影响感应电流方向的因素
2.楞次定律
划时代的发现
汾河夜景

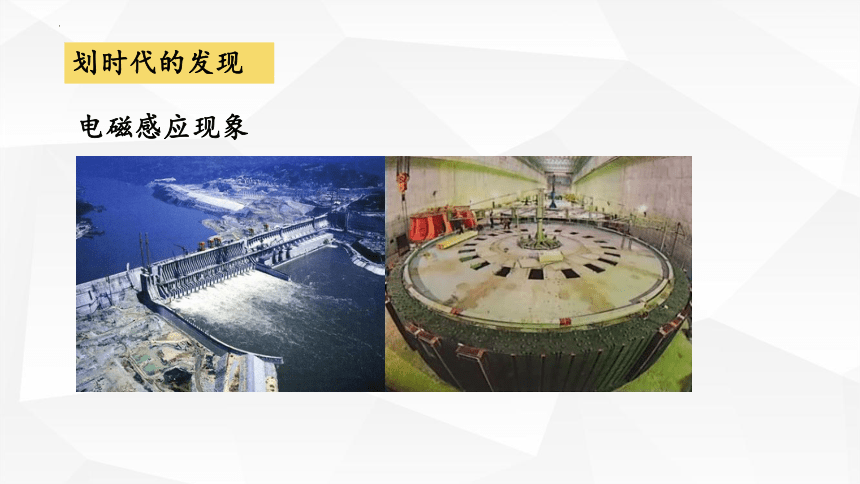

划时代的发现
电磁感应现象

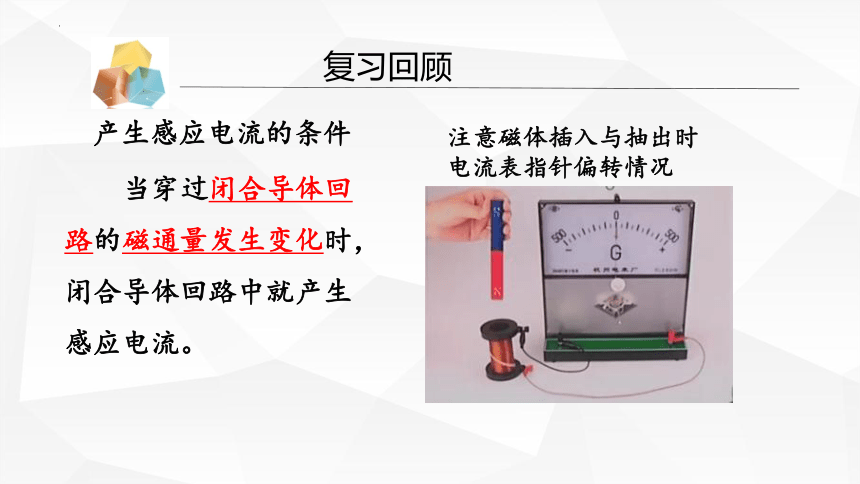

复习回顾
产生感应电流的条件
当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中就产生感应电流。
注意磁体插入与抽出时电流表指针偏转情况

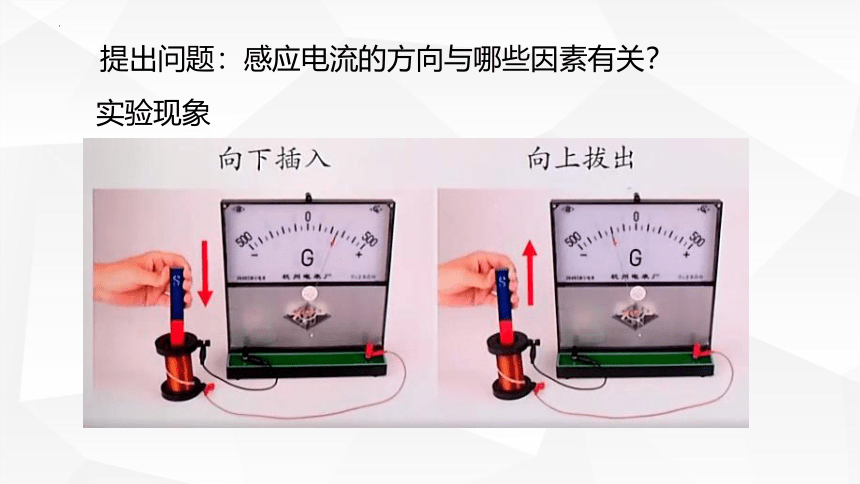

实验现象
提出问题：感应电流的方向与哪些因素有关？
一、影响感应电流方向的因素

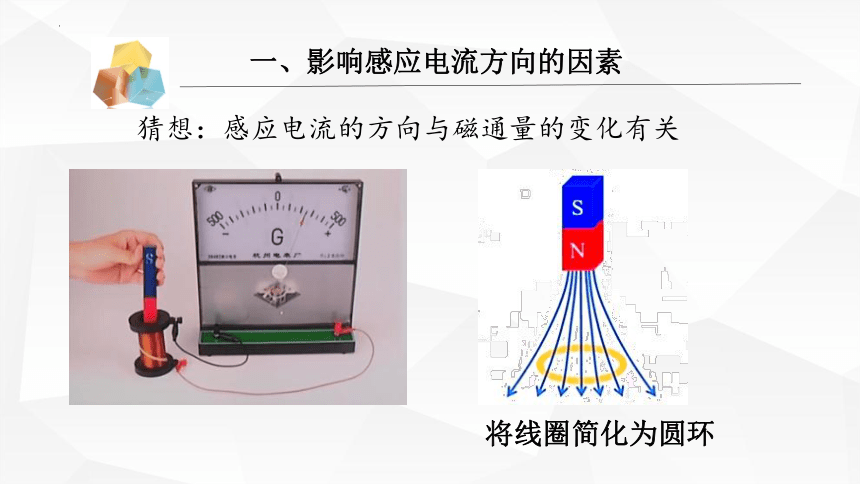

猜想：感应电流的方向与磁通量的变化有关
将线圈简化为圆环
一、影响感应电流方向的因素

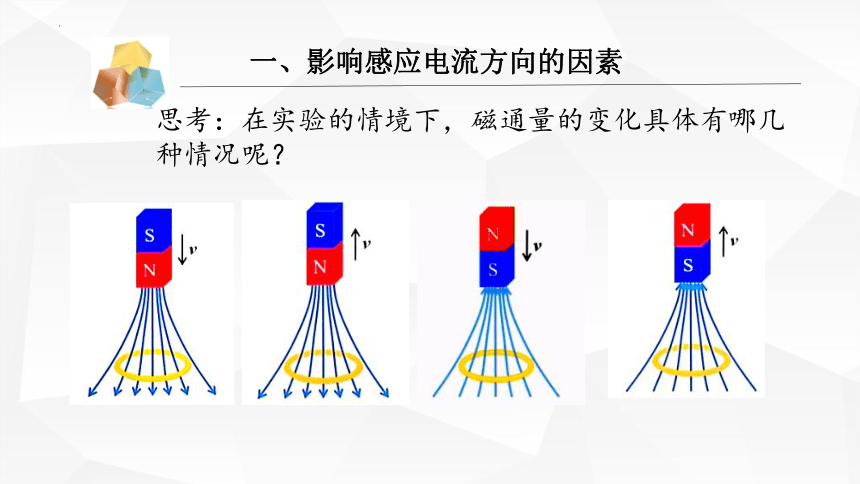

思考：在实验的情境下，磁通量的变化具体有哪几种情况呢？
一、影响感应电流方向的因素

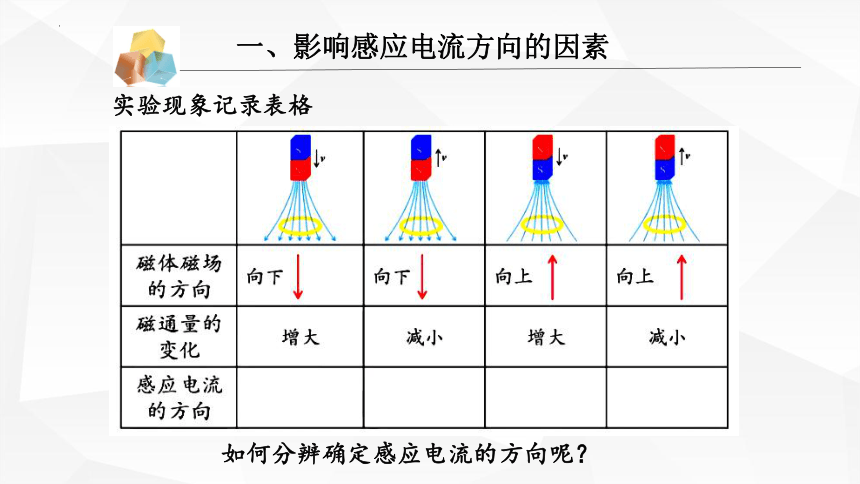

实验现象记录表格
如何分辨确定感应电流的方向呢？
一、影响感应电流方向的因素

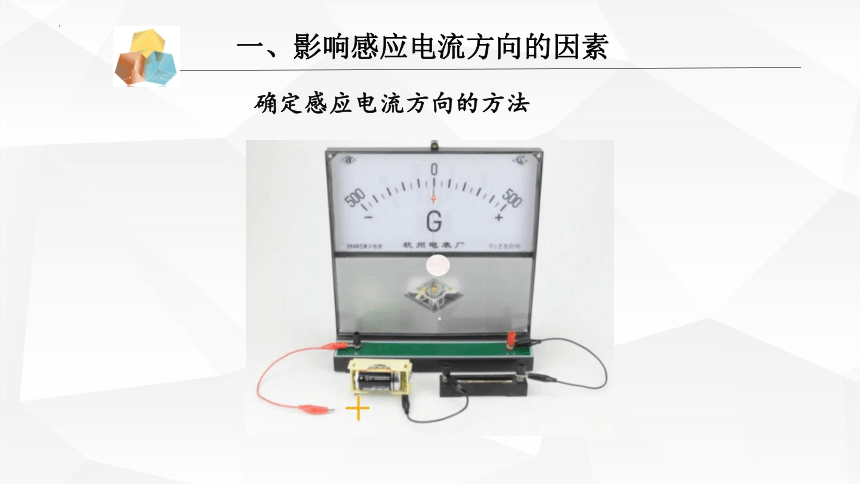

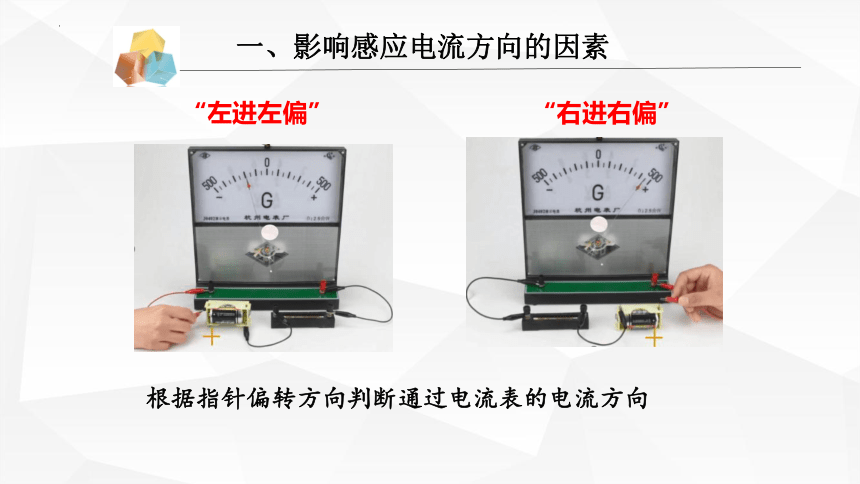

确定感应电流方向的方法
“左进左偏”
“右进右偏”
一、影响感应电流方向的因素
根据指针偏转方向判断通过电流表的电流方向
一、影响感应电流方向的因素
思考：实验中如何分辨感应电流的方向呢？
一、影响感应电流方向的因素

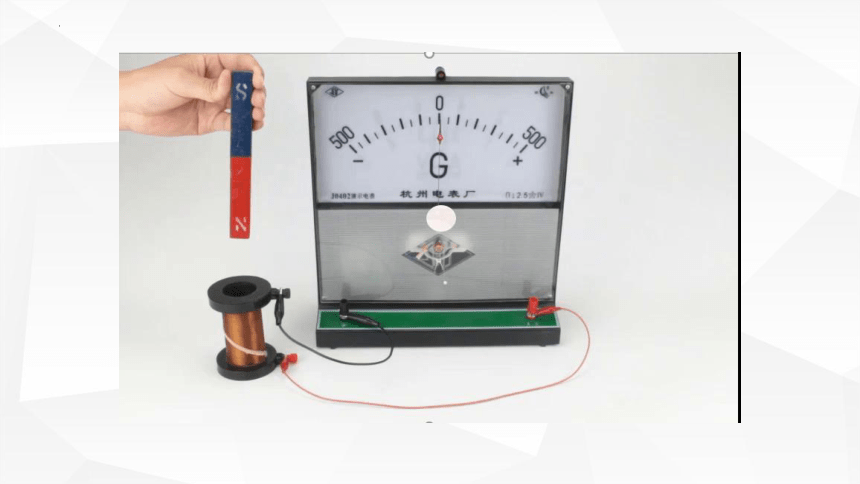

进行实验
一、影响感应电流方向的因素
实验现象记录
能否找到一个桥梁，将感应电流与磁通量联系起来呢？
一、影响感应电流方向的因素
电流周围存在磁场。在确定的线圈处，磁体磁场对应有一个磁通量，与感应电流的磁场对应也存在一个磁通量。这两个磁通量之间会不会有联系呢？
线圈面积不变，磁通量的变化可以用磁场的变化来体现。感应电流的方向与其产生的磁场方向有关。
分析磁体的磁场与感应电流磁场的关系
“增反”
“增反”
“减同”
“减同”
向上
向下
向下
向上
B感
“阻碍”
二、楞次定律
1、楞次定律的内容
感应电流具有这样的方向，即感应电流产生的磁场总是阻碍引起感应电流的磁通量的变化。。
闭合导体回路原磁通量的变化
感应电流
产生
激 发
感应电流磁场
阻碍
2、楞次定律的理解
①谁在阻碍？
②阻碍什么？
③如何阻碍？
“感应电流的磁场”
“引起感应电流的磁通量的变化”
“增反减同”
实验1：如图，用绳吊起一个铝环，用磁体的任意一极去靠近铝环，会产生什么现象？把磁极从靠近铝环处移开，会产生什么现象？解释发生的现象。
铜环运动方向
原磁场方向
磁铁运动方向
穿过回路磁通量的变化
感应电流磁场方向
感应电流方向（左视）
水平向右
向右
向左
增加
减少
向左
向右
逆时针
顺时针
向右
向左
阻碍相对运动
理论分析
实验验证
阻碍相对运动
实验现象
“来拒去留”
从能量观点看：楞次定律可以看成是能量守恒定律在电磁感应现象中的反映。
实验观察
有磁性的磁铁
无磁性的物铁
空心铝管
把两个物体从铝管的上方口同时静止释放，会观察到有什么现象呢？
思考1：如图所示，金属弹性线圈放在水平桌面上，当条形磁铁向线圈靠近时，线圈扩张还是收缩？
思考2：金属弹性线圈处在垂直向里的磁场中，当磁场变强，弹性线圈扩张还是收缩？
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
使回路面积增大或缩小的趋势---“增缩减扩”
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
思考3：金属弹性圆形线圈套在条形磁铁上，条形磁铁与线圈所在的平面垂直且穿过线圈圆心，若条形磁体磁性增强，线圈扩张还是收缩？
★磁通量是指穿过线圈面积的磁感线的“净条数”，当有不同方向的磁场同时穿过该面积时，此时的磁通量为各磁场穿过该面积磁通量的代数和。
楞次定律的推广应用
楞次定律中“阻碍”的含义可以推广为：感应电流的效果总是阻碍引起感应电流的原因。具体表现常见如下几种形式：
【例题1】法拉第最初发现电磁感应现象的实验如图所示。软铁环上绕有M、N 两个线圈，当线圈M电路中的开关断开的瞬间，线圈N中的感应电流沿什么方向？
①方向：
②变化：
③阻碍：
利用安培右手定则判断感应电流方向
明确原磁场方向
判断磁通量如何变化
利用增反减同确定感应电流的磁场方向
④一抓：
思路导引：
线圈N中磁感线B0向下
线圈N中磁通量减少（从有到无）
例2、如图所示，当条形磁铁做下列运动时，线圈中的感应电流方向应是( )（从左向右看）：
A．磁铁靠近线圈时，电流方向是逆时针的
B．磁铁靠近线圈时，电流方向是顺时针的
C．磁铁向上平动时，电流方向是逆时针的
D．磁铁向上平动时，电流方向是顺时针的
在图中，假定导体棒CD向右运动。
1.我们研究的是哪个闭合导体回路
2.当导体棒CD向右运动时，穿过这个闭合导体回路的磁通量是增大还是减小
3.感应电流的磁场应该是沿哪个方向的
4.导体棒CD中的感应电流是沿哪个方向的
（CDEF）
（增大）
（垂直纸面向外）
（沿CD棒向上）
导体棒处于垂直于纸面向里的匀强磁场中，速度方向水平向右，感应电流方向沿着导体棒，这里也有三个方向，这三个方向之间的关系可不可以像左手定则一样，用一只手来反映呢？
【课堂小结】
1、楞次定律的内容
感应电流具有这样的方向，即感应电流产生的磁场总是阻碍引起感应电流的磁通量的变化。。
2、楞次定律的理解
