(共27张PPT)
压强复习
固体压强
液体压强
大气压强
流体压强与流速的关系

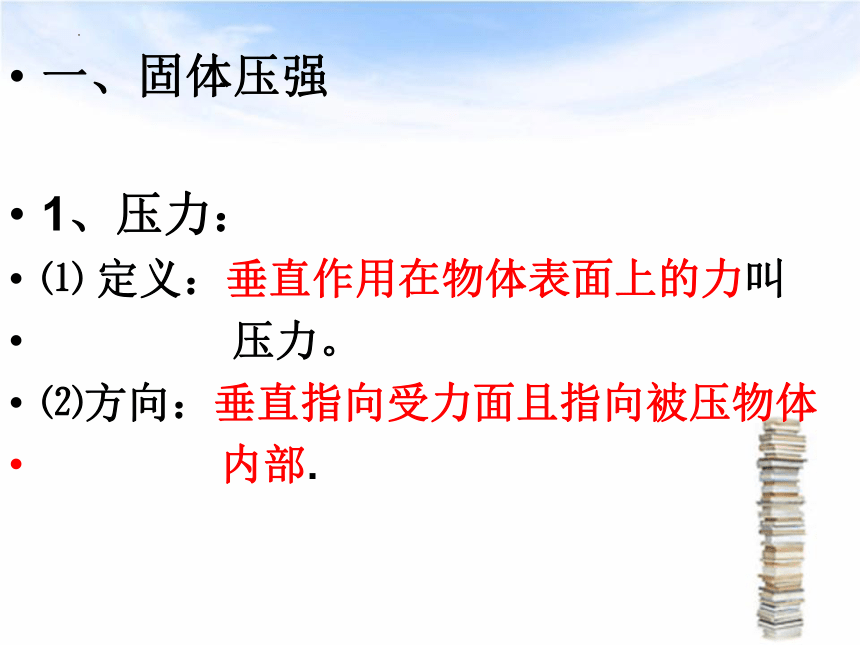

一、固体压强
1、压力：
⑴ 定义：垂直作用在物体表面上的力叫
压力。
⑵方向：垂直指向受力面且指向被压物体
内部.

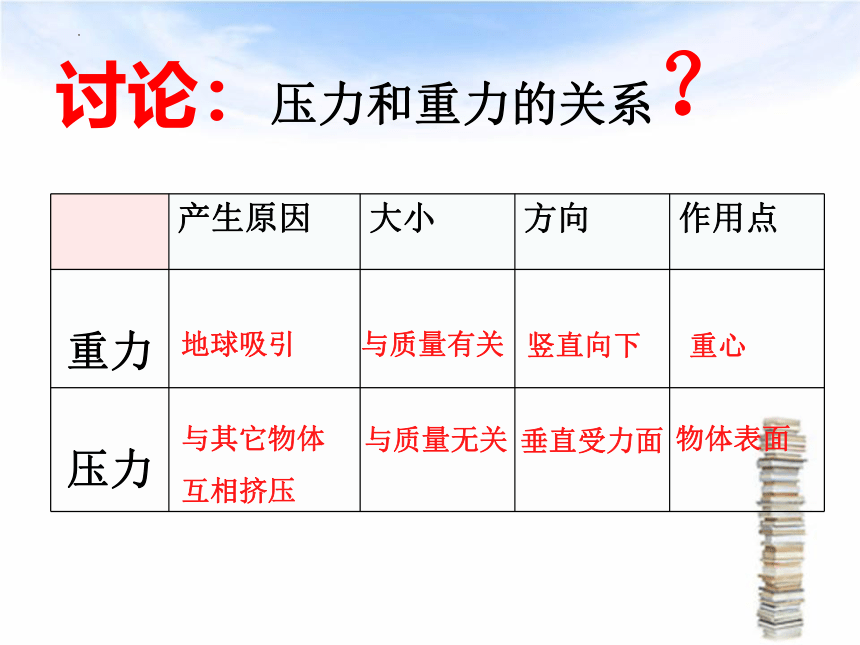

讨论：压力和重力的关系？
与质量有关
与质量无关
与其它物体
互相挤压
地球吸引
竖直向下
垂直受力面
重心
物体表面
产生原因 大小 方向 作用点
重力
压力

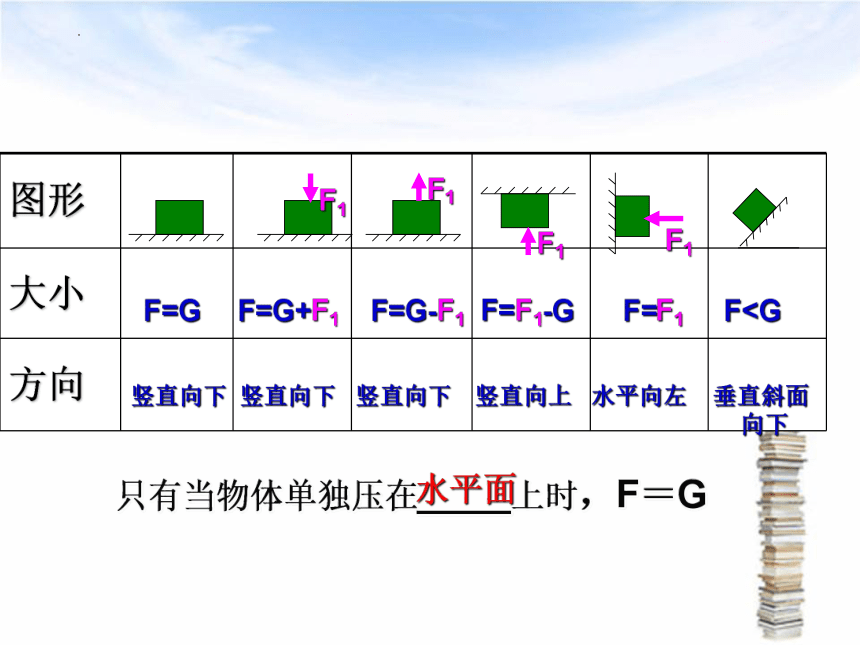

图形
大小
方向
F1
F1
F1
F1
F=G F=G+F1 F=G-F1 F=F1-G F=F1 F竖直向下 竖直向下 竖直向下 竖直向上 水平向左 垂直斜面
向下
水平面
只有当物体单独压在_____上时，F＝G

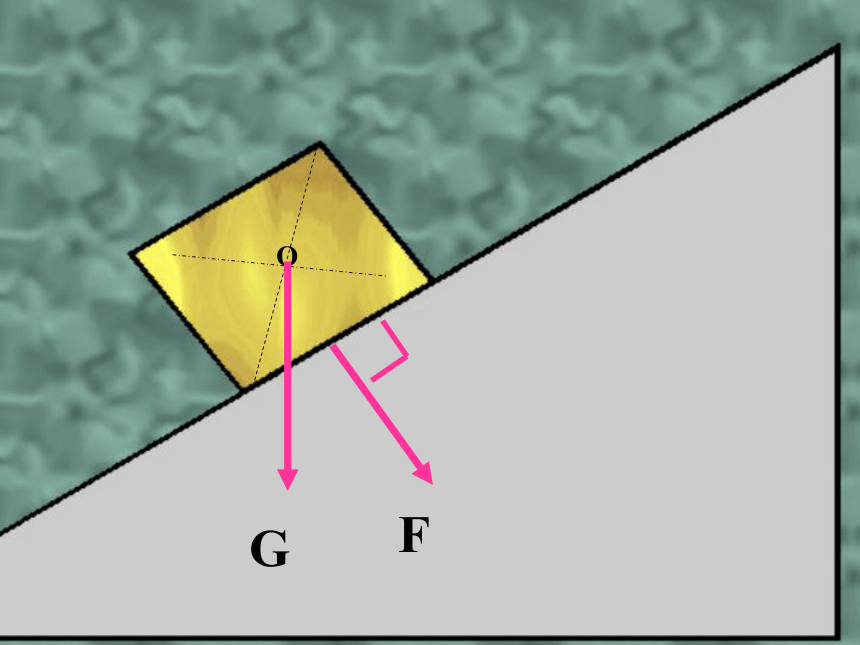

O
G
F

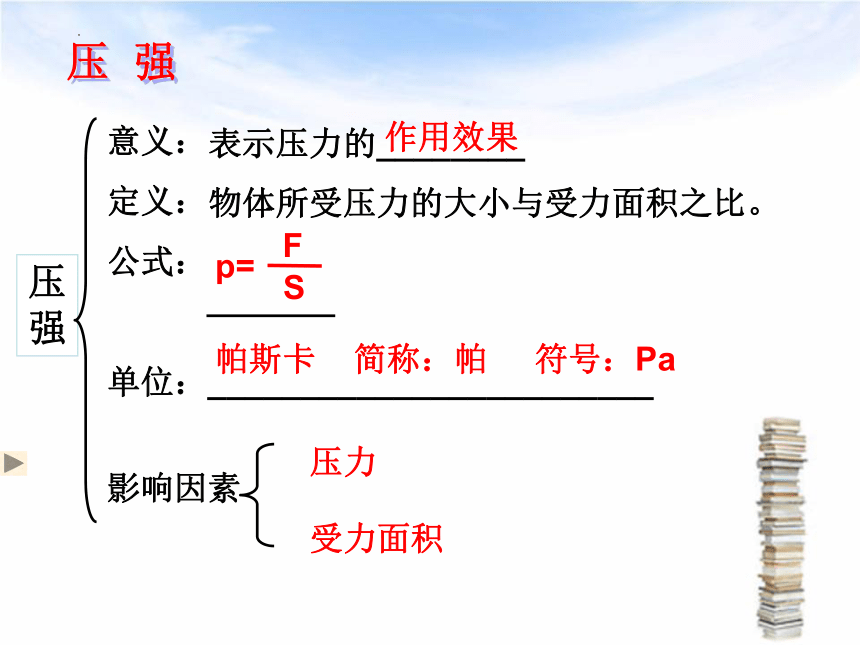

压强
意义：
定义：
公式：
单位：________________________
表示压力的________
物体所受压力的大小与受力面积之比。
p=
F
S
帕斯卡 简称：帕 符号：Pa
压力
影响因素
作用效果
压 强
受力面积

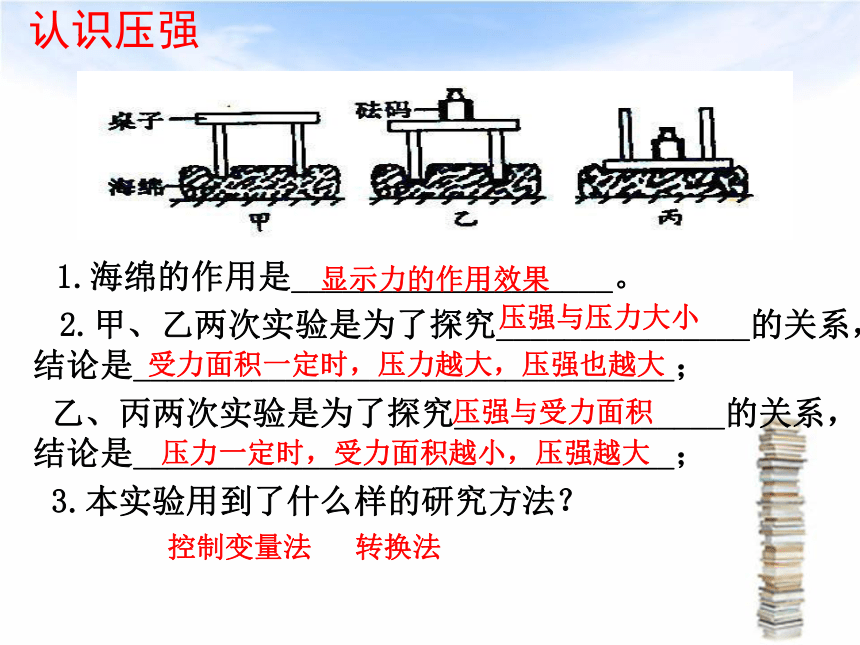

下列各事例中，是如何改变压强的？
认识压强
1.海绵的作用是___________________。
2.甲、乙两次实验是为了探究_______________的关系，结论是________________________________；
乙、丙两次实验是为了探究________________的关系，结论是________________________________；
3.本实验用到了什么样的研究方法？
显示力的作用效果
压强与压力大小
受力面积一定时，压力越大，压强也越大
压强与受力面积
压力一定时，受力面积越小，压强越大
控制变量法 转换法
一张报纸平铺在桌面上
一成年人站在地面上
体会压强大小
约0.5Pa
约1.5×104Pa　　
严禁超载！
液体压强
产生原因：液体受重力且具有流动性
公式：_________
影响因素：_________和________
液体压强的特点：a、b、c
连通器：
特点：
应用：
P=ρgh
液体密度
深度
连通器里的水_______时，各容器中的水面总是_______
不流动
相平的
二、液体的压强
船闸等
液体压强的特点：
a、在液体内部某一深度处，向各个方向的压强 。
b、在液体密度相同时，深度越深压强 。
c、在深度相同时，液体密度越大，压强 。
相等
越大
越大
1、由甲、乙图可知液体压强与 有关，深度越 ，压强越大。
2、由乙、丙、丁图可知，在同一深度，各方向都有压强且压强 。
3、由丁、戊可知，液体压强还与 有关，__ 越 ，压强越大。
深度
深
相等
液体密度
密度
大
1、如图所示的实验中，用来研究液体内部压强变化规律的仪器叫____________，通过观察_________________________,可知液体内部压强大小的．
液体压强计
“Ｕ”管两侧液面的高度差
液体压强的影响因素
连通器：上端开口底部相连通的容器。
特点：同种液体、不流动时液面相平。
应用：
1、水壶与壶嘴组成连通器
2、锅炉与外面的水位计组成连通器
3、水塔与自来水管组成连通器
4、船闸
由于气体有重力和流动性
２、产生原因：
大气对浸在它里面的物体的压强叫做大气压强，简称大气压
1、概念：
３、证明大气压存在实验：
马德堡半球实验
三、大气压强
大气压的存在：
生活中哪些现象可以证明大气压的存在？
大气压的测定：
托
里
拆
利
实
验
标准大气压：
760mm高水银柱的压强
P0=1.013×105Pa
沸点与压强：
内容：一切液体的沸点，都是气压减小时
降低，气压增大时升高
应用：高压锅、除糖汁中水分
气压与高度：
内容：海拔高度越高，大气压越小
四、流体的压强与流速的关系：
1、流体：
液体和气体的统称。
2、特点：
流体流速越大的位置压强越小。
3、应用：
飞机的机翼、火车站安全线等。
几十吨重的飞机为什么能腾空而起？
机翼的形状是上凸下平的
　　
　　飞机机翼的上表面弯曲，下表面较平，飞行时在相同的时间里机翼上方气流通过的路程长，流度较大,对机翼的压强较小,下方气流通过的路程较短,速度较小,对机翼的压强较大,因此在机翼的上下表面存在压强差,因而有压力差，这就产生了向上的升力．
飞机的升力
思考：为什么火车站台上都有一条安全线，火车
行驶时严禁人们进入安全线以内的区域．
1、如图，为“肩膀上的芭蕾”演出时的场景。女演员质量为45kg，与肩膀的接触面积为9cm2,则此时女演员对男演员肩膀的压强为 。
针对训练
5x105Pa
A.增大 B.减小
C.不变 D.无法确定
2. 如图，将竖直放置的试管倾斜，那么随着试管的倾斜，试管中的液体 对底面的压强将 ( )
B
3. 甲、乙两支完全相同的试管，分别装有质量相等的液体。甲试管竖直放置，乙试管倾斜放置，两试管液面相平。设液体对两试管底的压强分别为P甲和P乙，则 ( )
A. P甲 < P乙
B. P甲 =P乙
C. P甲 > P乙
D. 条件不足，无法判断
C
4、在公路上经常会遇到洒水车，现有一辆洒水车的车罐内装入1.5m深的水时，车的总质量为12t，轮胎与地面接触的总面积为0.6m2，此时车静止在水平路面上，对路面的压强为 Pa,水对罐体底部的压强为 Pa。当增大罐内气压后，水就可以洒向更远处，此时罐体与出水管 （选填“是”或“不是”）连通器。
2x105
不是
1.5x104
5、如图所示是自制的水气压计，把它从山脚移到山顶，玻璃管中的水柱高度变化情况是（ )
A.降低 B.升高
C.先降低后升高 D.先升高后降低
B
6、负压救护车车内空间为负压舱，它能有效防护病毒再传播，负压装置的主要部分是一个抽气机，将经过消毒、杀菌处理的被污染空气 (选填“从车内抽出”或“抽入至车内”）使车内气压 (选填“高于”“等于”或“低于”）外界大气压，在 作用下，情节的空气只能有车外流向车内。
从车内抽出
大气压
低于
