(共51张PPT)
2023年中考物理复习专题 ★★
　电与磁

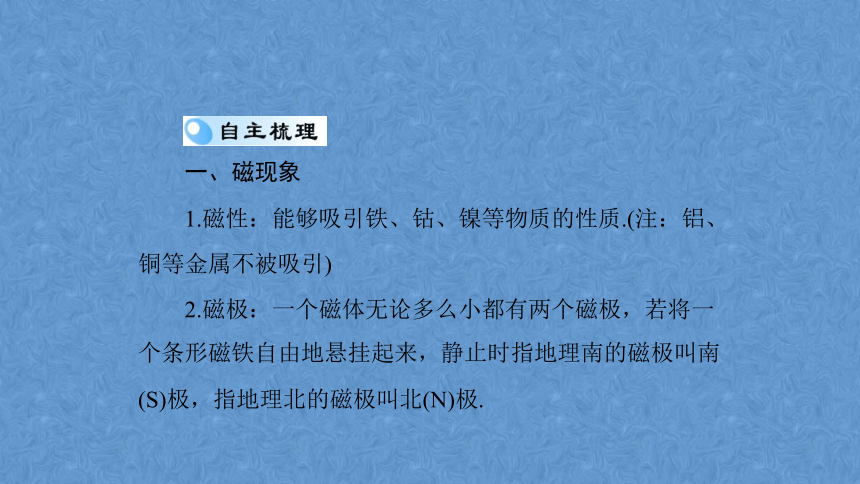

一、磁现象
1.磁性：能够吸引铁、钴、镍等物质的性质.(注：铝、
铜等金属不被吸引)
2.磁极：一个磁体无论多么小都有两个磁极，若将一
个条形磁铁自由地悬挂起来，静止时指地理南的磁极叫南
(S)极，指地理北的磁极叫北(N)极.

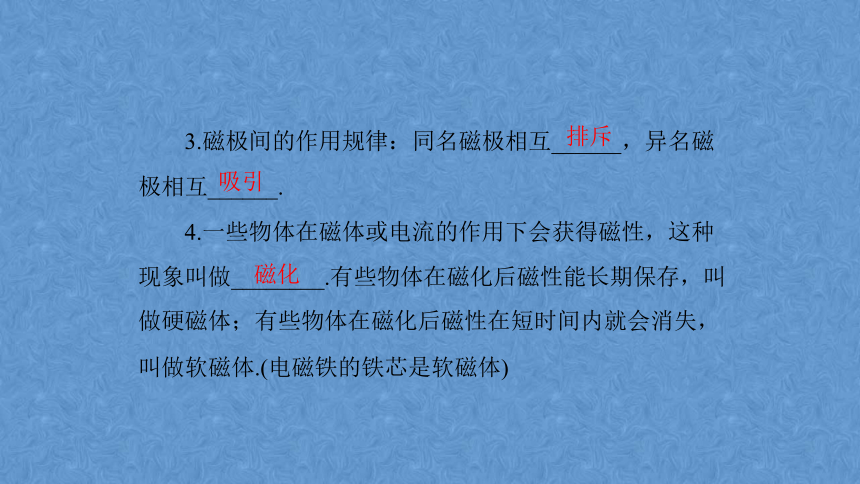

3.磁极间的作用规律：同名磁极相互______，异名磁
极相互______.
排斥
吸引
磁化
4.一些物体在磁体或电流的作用下会获得磁性，这种
现象叫做________.有些物体在磁化后磁性能长期保存，叫
做硬磁体；有些物体在磁化后磁性在短时间内就会消失，
叫做软磁体.(电磁铁的铁芯是软磁体)

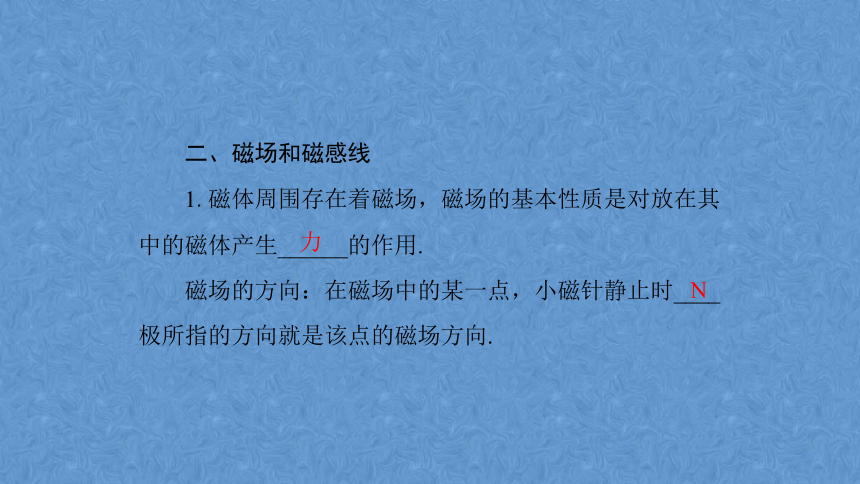

二、磁场和磁感线
1.磁体周围存在着磁场，磁场的基本性质是对放在其
中的磁体产生______的作用.
力
N
磁场的方向：在磁场中的某一点，小磁针静止时____
极所指的方向就是该点的磁场方向.

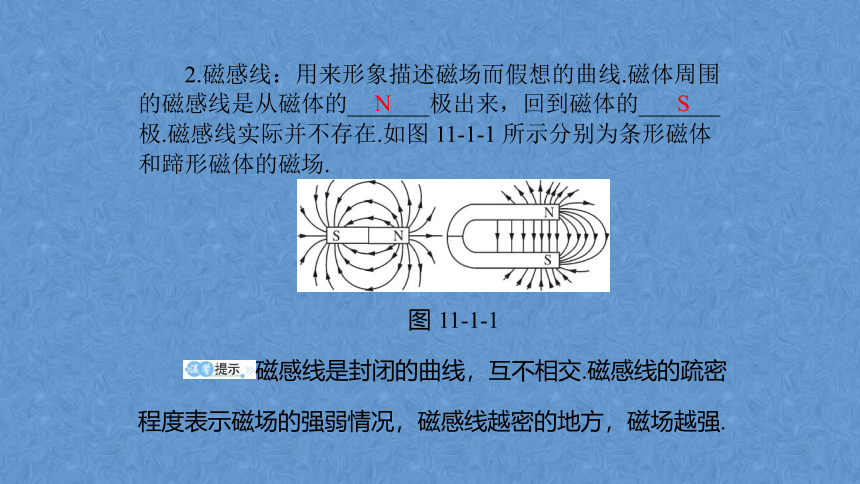

2.磁感线：用来形象描述磁场而假想的曲线.磁体周围
的磁感线是从磁体的_______极出来，回到磁体的_______
极.磁感线实际并不存在.如图 11-1-1 所示分别为条形磁体
和蹄形磁体的磁场.
图 11-1-1
磁感线是封闭的曲线，互不相交.磁感线的疏密
程度表示磁场的强弱情况，磁感线越密的地方，磁场越强.
N
S
地理北极
地理南极
磁偏角

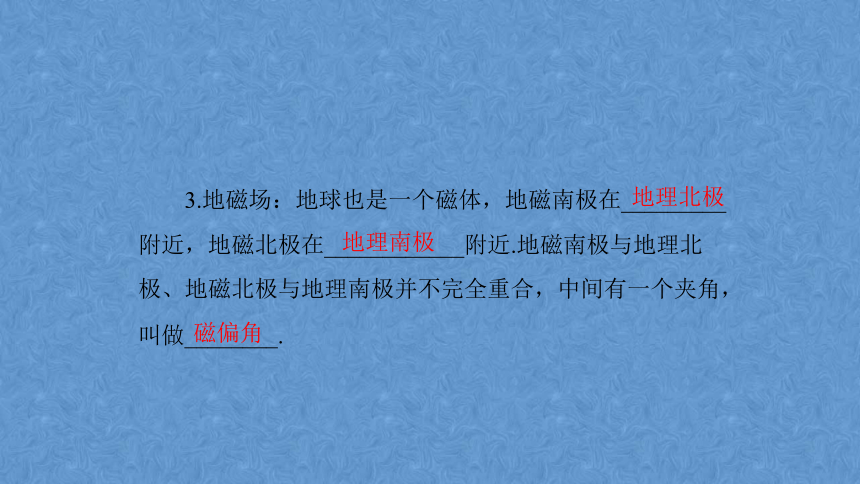

3.地磁场：地球也是一个磁体，地磁南极在_________
附近，地磁北极在____________附近.地磁南极与地理北
极、地磁北极与地理南极并不完全重合，中间有一个夹角，
叫做________.

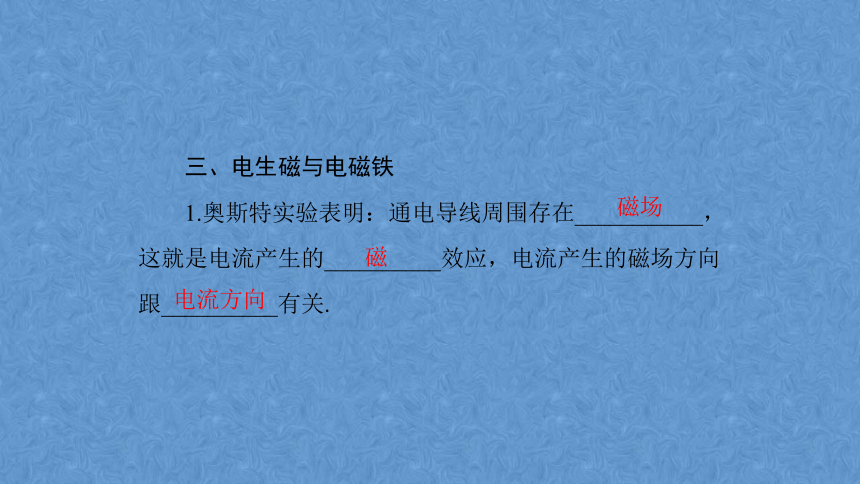

三、电生磁与电磁铁
1.奥斯特实验表明：通电导线周围存在___________，
这就是电流产生的__________效应，电流产生的磁场方向
跟__________有关.
磁场
磁
电流方向

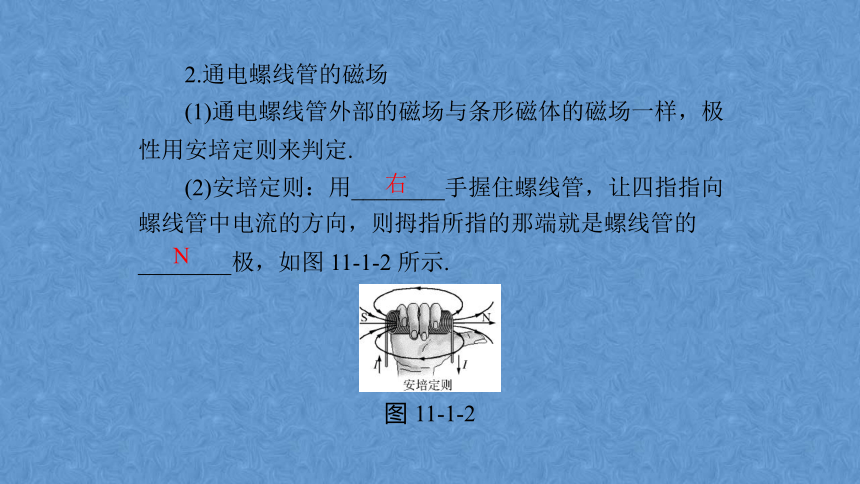

2.通电螺线管的磁场
(1)通电螺线管外部的磁场与条形磁体的磁场一样，极
性用安培定则来判定.
右
N
(2)安培定则：用________手握住螺线管，让四指指向
螺线管中电流的方向，则拇指所指的那端就是螺线管的
________极，如图 11-1-2 所示.
图 11-1-2

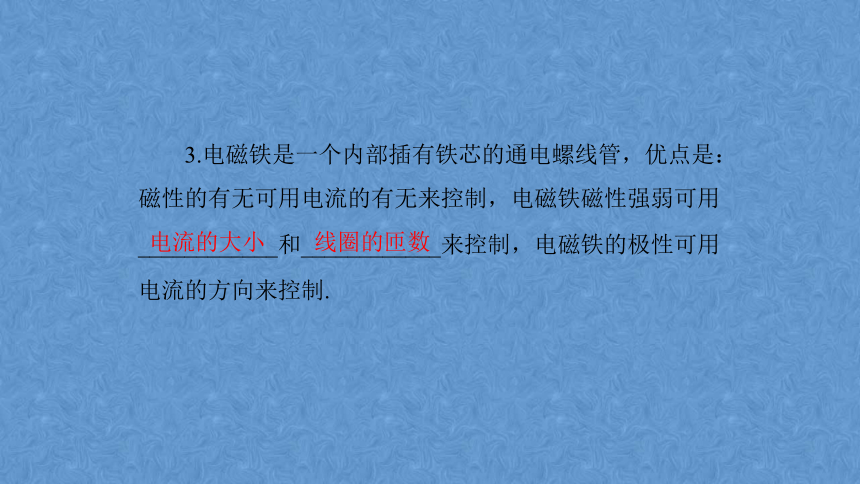

3.电磁铁是一个内部插有铁芯的通电螺线管，优点是：
磁性的有无可用电流的有无来控制，电磁铁磁性强弱可用
____________和____________来控制，电磁铁的极性可用
电流的方向来控制.
电流的大小
线圈的匝数

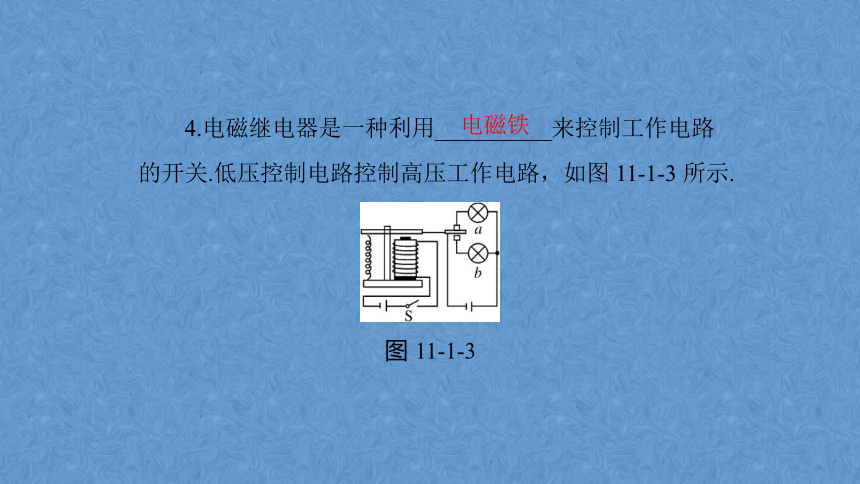

4.电磁继电器是一种利用__________来控制工作电路
的开关.低压控制电路控制高压工作电路，如图 11-1-3 所示.
图 11-1-3
电磁铁
对比项 电动机 发电机
原理及
说明 磁场对通电导线的作
用：通电导线在磁场中
受到________的作用，
受力的方向与________
的方向和__________的
方向有关 电磁感应现象：闭合电路
的一部分导体在磁场中
做______________运动
时，导体中就会产生电
流.感应电流的方向跟
_________的方向和导体
___________的方向有关
四、电动机和发电机
力
电流
磁场
切割磁感线
磁场
切割磁感线

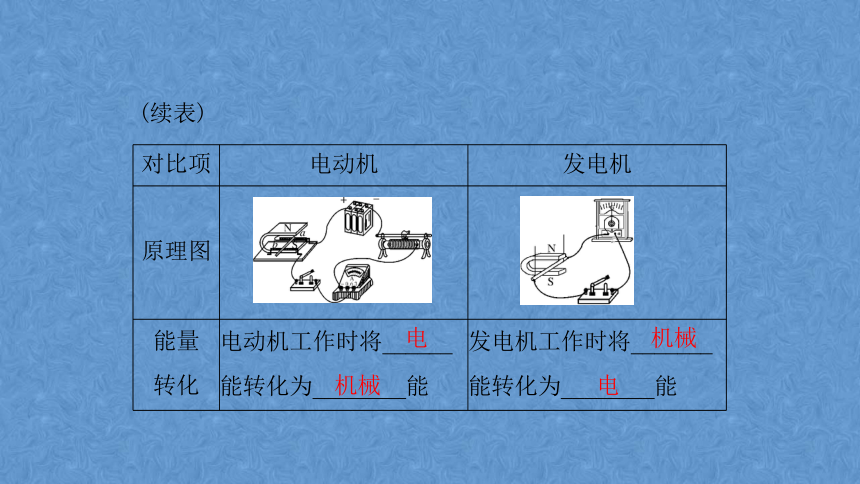

对比项 电动机 发电机
原理图
能量
转化 电动机工作时将______
能转化为________能 发电机工作时将_______
能转化为________能
(续表)
电
机械
机械
电
对比项 电动机 发电机
备注 直流电：方向不变的电流；交流电：大小和方向
都发生周期性变化的电流.我国交流电的频率为
50 Hz，表示电流每秒发生 50 个周期性的变化，
方向改变 100 次；
换向器的作用是使线圈在转到平衡位置时能自动
改变________的方向
(续表)
电流
判断下列说法是否正确：
1.磁体能够吸引铁、铜和铝等各种金属.(
)
2.地磁场的北极在地球北极的附近.(
)
3.通电螺线管电流流入的那端是北极，流出的那端是
南极.(
)
4.在电动机转动时，同时对调电源正、负极和磁极，
电动机的转动方向会改变.(
)
5.闭合电路的一部分导体，在磁场中运动时，就会产
生电流.(
)
6.电动机和动圈式话筒的原理是相同的.(
)
答案：1.×
2.×
3.×
4.×
5.×
6.×
考点 1 磁场和磁感线
例 1：(2021 年金华市)甲、乙为不同条形磁铁的两个
磁极，弧线是部分未标方向的磁感线，如图 11-1-4 所示.
根据图中小磁针静止时的指向判断甲、乙的磁极，下列描
述正确的是(
)
图 11-1-4
A.甲、乙都是 N 极
B.甲、乙都是 S 极
C.甲是 N 极，乙是 S 极
D.甲是 S 极，乙是 N 极
思路点拨：由磁感线可知两磁极相互排斥，两磁极为
同名磁极，小磁针静止时 N 极指向乙磁极，根据磁极间相
互作用规律可知乙磁极为 S 极，故两磁极均为 S 极.
答案：B
[考点集训]
1.(2022 年广州市)放在条形磁体周围的小磁针静止时
如图 11-1-5 所示，三个小磁针的 N 极和一个小磁针的 S 极
)
被涂黑，则 S 极被涂黑的小磁针是(
图 11-1-5
A.甲
B.乙
C.丙
D.丁
答案：A
考点 2 电生磁
考向 1 通电螺线管的极性
例 2：(2020 年广东省)如图 11-1-6 所示，请按小磁针
的指向，标出螺线管中的电流方向，并在括号中标明螺线
管右端的极性.
图 11-1-6
思路点拨：小磁针的左端为 N 极，右端为 S 极，根据
磁极间的相互作用规律可知，螺线管的左端为 N 极，右端
为 S 极，根据安培定则可知，螺线管中正面的电流方向是
向上的.
答案：如图 11-1-7 所示.
图 11-1-7
方法规律：
(1)通电螺线管相当于条形磁体，外部的磁场和条形磁
体的磁场相似.如图 11-1-8 甲所示.
甲
乙
图 11-1-8
(2)通电螺线管两端的极性跟螺线管中的电流方向之
间的关系可以用安培定则来判断.以通电螺线管正面电流
为例，电流向上，N 极在左端，电流向下，N 极在右端，
便于记忆，可简化为“上左，下右”.
(3)通电螺线管外部的磁场方向是从 N 极到 S 极，内部
的磁场方向是从 S 极到 N 极.螺线管附近的小磁针自由静止
时 N 极的指向是磁场的方向，因此放在螺线管内部和外部
的小磁针应如图乙所示.(螺线管内部的小磁针不遵循同名
磁极相互排斥，异名磁极相互吸引的原则)
[考点集训]
2.(2022 年广东省)如图 11-1-9 所示，画出通电螺线管
中的电流方向和它外部磁感线 a 的方向.
图 11-1-9
答案：如图 D26 所示.
图 D26
考向 2 影响电磁铁磁性强弱的因素
例 3：(2022 年海南省)某实验小组用自制电磁铁探究
影响电磁铁磁性强弱的因素.他们用相同的漆包线和铁钉
绕制成两个电磁铁 A 和 B，B 铁钉上绕有更多匝数的线圈，
实验装置如图 11-1-10 所示.
甲
乙
图 11-1-10
(1)如图甲，闭合开关，电磁铁 A 的钉尖是_______(填
“N”或“S”)极；将滑动变阻器的滑片 P 向右移动，能
吸引________(填“更多”“更少”或“不变”)的大头针.
(2)如图乙，把电磁铁 A 和 B 串联，闭合开关，多次移
动滑动变阻器的滑片 P，发现电磁铁 B 总能吸引更多的大
头针.通过比较，得出的结论是________________________
_______________________________.
(3)电磁铁在生活中应用广泛，请举一例：__________.
思路点拨：由安培定则可确定电磁铁的 N 极、S 极.
电磁铁的磁性强弱跟电流大小、线圈匝数多少、有无铁芯
有关.电磁铁磁性强弱不能直接看出，而是通过转换法，根
据吸引大头针的多少来反映电磁铁磁性强弱.电磁铁的应
用十分广泛，有电铃、电磁继电器，空气开关等.
答案：(1)S 更少
(2)电流相同时，线圈的匝数越多，电磁铁的磁性越强
(3)电铃
[考点集训]
3.(2021 年达州市)某同学用一个电磁铁和滑动变阻器
串联接入电路中，如图 11-1-11 所示，闭合开关 S 后，小
磁针静止时左端应为________极.当滑
动变阻器的滑片 P 向上移动时，电磁
铁的磁性将_______(填“增强”“减
图 11-1-11
弱”或“不变”).
答案：S 增强
下端所指示的温度为 90 ℃.下列说法错误的是(　　)
考向 3 电磁铁的应用
例 4：(2021 年济宁市)如图 11-1-12 是一种温度自动报
警器的原理图，在水银温度计中封入一段金属丝，金属丝
图 11-1-12
. .
A.报警器利用了水银导电和热胀冷缩的性质
B.报警器利用了电磁铁通电时有磁性、断电时磁性消
失的特点
C.报警器中水银温度计和电磁铁串联在电路中
D.温度达到 90 ℃时，报警器中的灯亮同时铃响
思路点拨：报警器的电磁铁和水银温度计依次连接在
控制电路中，两者是串联的.当温度升高到 90 ℃时，水银
和金属丝接通.由于水银和金属丝都是导体，所以控制电路
接通，电磁铁有磁性，电磁铁吸引衔铁，动触头和电铃的
电路接通，电铃响，灯不亮.报警器是利用了水银导电、水
银热胀冷缩的性质、电磁铁通电时有磁性、断电时无磁性
等特点.
答案：D
[考点集训]
4.(2022 年十堰市)某小区因暴雨引起车库积水，部分
车辆被淹，小明看到新闻后，设计了车库积水自动报警器.
如图 11-1-13 是该报警器原理图，金属块 A 和 B 分别固定
在车库地面附近适当高处，若车库积水水面到达________
(填“A”或“B”)处时，________(填“绿”或“红”)灯发
光报警，此时电磁铁的上端是________(填“N”或“S”)
极.
图 11-1-13
答案：B 　红
N
考点 3 通电导体在磁场中受力分析
图 11-1-14
A.该装置可用来研究电磁感应现象
B.该装置能将电能转化为机械能
C.该装置可用来研究磁场对通电导体的作用
D.该装置揭示的原理可应用于电动机
思路点拨：如图电路中有电源，是探究通电导体在磁
场中受力而运动，是电动机工作原理图，能量转化方式为
电能转化为机械能.
答案：A
[考点集训]
5.(2022 年无锡市)如图 11-1-15 所示的实验中，闭合开
关，观察到铝棒向左运动，实验现象说明磁场对
_________有力的作用，利用这一原理可
以制成________机. 断开开关，对调电源
正、负两极，重新接入电路，再次闭合开
图 11-1-15
关，观察到铝棒向________运动.
答案：通电导体　电动　右
考点 4 电磁感应
例 6：(2021 年广东省)蹄形磁体附近的导体与灵敏电
流计组成闭合电路，如图 11-1-16 所示，现将该导体竖直
向上快速移动(沿图示箭头方向)，电路中________( 填
“有”或“无”)感应电流产生.
图 11-1-16
思路点拨：蹄形磁体的磁场分布在磁体周围是曲线，
由图可知导体在磁体外部竖直向上运动会切割部分磁感
线，因此会有感应电流产生.
答案：有
方法规律：
(1)产生感应电流的条件：
①闭合电路，即电路通路；
②部分导体在磁场中做切割磁感线运动.“部分导
体”是指不是整个电路去切割磁感线；“切割”是指导体
运动的方向必须与磁感线有交叉.
(2)电磁感应中，感应电流的方向与导体切割磁感线运
动的方向和磁场方向有关，当改变其中一个方向时，感应
电流的方向就会改变；当这两个方向同时改变时，感应电
流的方向不改变.感应电流的大小跟磁场强度和切割磁感
线时导体运动的快慢有关.
示方向运动时，不会产生感应电流的是(　　)
[考点集训]
6.(2022 年广东省)图中的 a 表示垂直于纸面的一段导
线，它是闭合电路的一部分，当 a 在下列磁场中沿箭头所
A
B
C
D
答案：D
. .
实验目的 探究产生感应电流的条件
设计与进行
实验 实验原理：电磁感应现象
实验器材：灵敏电流计、蹄形磁铁、铜棒、导线、
开关等
探究电磁感应现象
(续表)
设计与进行
实验 实验步骤：
(1)将铜棒接入闭合电路，并放入磁场中.
(2)分别让铜棒静止、沿着磁感线运动和切割磁感线运动时，观察灵敏电流计的指针是否会发生转动.
(3)改变磁铁两极的位置或铜棒的运动方向，重复实验，观察灵敏电流计的指针的偏转方向.
实验装置
分析、交流
与反思 (1)实验用灵敏电流计的指针是否偏转来判断是否
产生感应电流，用到的方法是__________.
(2)导体在磁场中运动时，灵敏电流计的指针不偏
转的原因有：①电路没有闭合；②导体没有切割
磁感线；③感应电流太小.
(续表)
转换法
(续表)
增大
机械
电
电源
分析、交流
与反思 (3)使灵敏电流计的指针偏转更明显的措施：
①________(填“增大”或“减小”)导线运动的速度；②更换磁性更强的磁铁；③用多匝线圈代替导线.
(4)实验过程中的能量转化：_________能转化为______能.
(5)用灵敏电流计代替电流表的原因：感应电流一般比较小，电流表的指针偏转不明显.
(6)将灵敏电流计换成________，可探究磁场对通电导体的作用
(续表)
实验结论 (1)闭合电路的一部分导体在磁场中做切割磁感线运动时，就会在导体中产生感应电流.
(2)感应电流的方向与磁场方向和导体切割方向
有关
例 7：(2021 年武汉市)某同学用如图 11-1-17 所示的装
置研究电磁感应.
图 11-1-17
(1)如图甲所示，保持蹄形磁铁竖直放置，使导体 AB
从图示位置向上运动，电路中_______(填“无”或“有”)
感应电流.
(2)如图乙所示，保持线圈不动，使蹄形磁铁快速向左
运动，电流表指针________(填“不会”或“会”)偏转.
(3)利用电磁感应原理工作的装置有____________(填
“电铃”“扬声器”“电磁起重机”或“动圈式话筒”).
思路点拨：图甲中导体 AB 从图示位置向上运动，闭
合电路的一部分做切割磁感线运动，所以电路中就有感应
电流.图乙线圈不动，蹄形磁铁快速向左运动时，闭合电路
的一部分也切割磁感线，电路中也有电流，因此电流表指
针会偏转.动圈式话筒工作时膜片的振动带动线圈在磁场
中振动，产生电流，是电磁感应原理.
答案：(1)有　(2)会　(3)动圈式话筒
[考点集训]
7.(2022 年十堰市)在“探究什么情况下磁可以生电”
实验中，小华做了如图 11-1-18 所示甲、乙、丙三次实验.
实验中通过观察____________________________来判断电
路中是否产生感应电流 ，三次实验中，图________( 填
“甲”“乙”或“丙”)中有感应电流产生.__________(填
“电动机”或“发电机”)应用了这一原理.
甲
丙
乙
图 11-1-18
答案：电流计指针是否偏转
丙
发电机
