第25课时　
生活用电

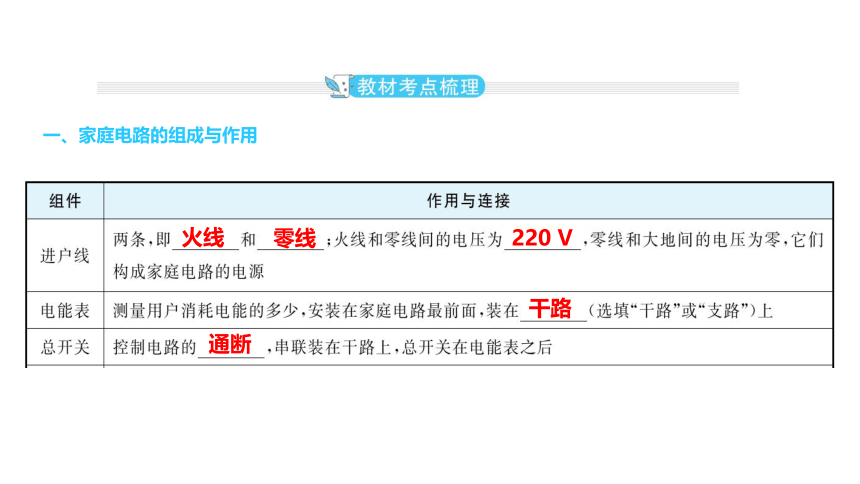

一、家庭电路的组成与作用
零线
220 V
干路
通断
火线

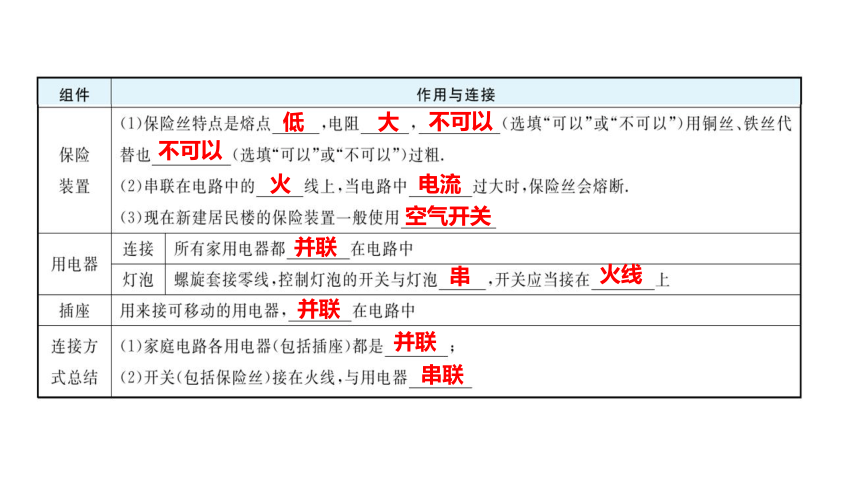

低
大
不可以
不可以
火
电流
空气开关
并联
串
火线
并联
并联
串联
2.试电笔：
使用时，笔尖接触导线，手指要接触 (如图)，千万不能碰笔尖金属！
若笔中氖管 ，则导线是 (有微弱电流通过人体)，不发光则是 ．
3．插座与漏电保护器：
(1)三孔插座：左 右 上接 ，有的三孔插头接地端会长一些，原因是在插头插入插座时，可以先接通地线，再通电，而拔出插头时，则先断电再断去接地线，这样做可以提高用电的安全性．
(2)“漏电保护器”：当电流经过人体流入 时，迅速 电源，保护人身安全．
笔尾金属
发光
火线
零线
零
火
地
大地
切断
二、家庭电路中电流过大的原因
4．空气开关“跳闸”，一定是 ．
电流过大有两个原因：
(1) ；
(2) ．
三、安全用电
5．安全用电：如果发生触电事故，先 ，再救人．
电流过大
短路
用电器总功率过大
切断电源

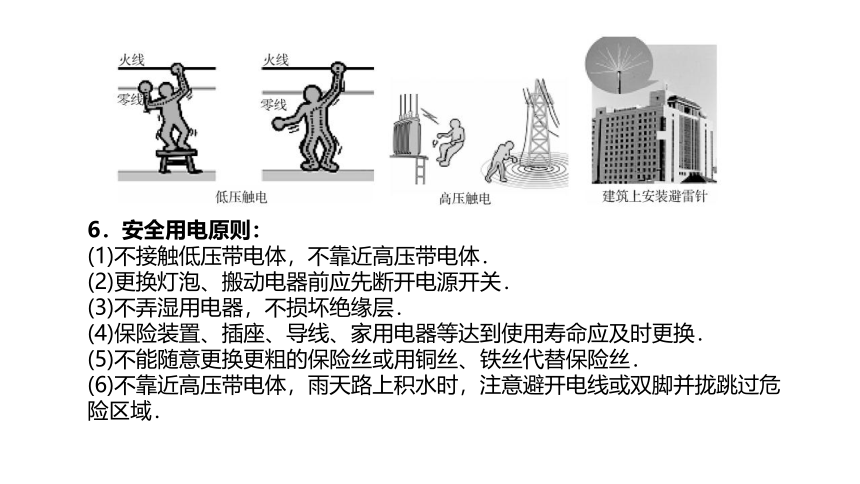

6．安全用电原则：
(1)不接触低压带电体，不靠近高压带电体．
(2)更换灯泡、搬动电器前应先断开电源开关．
(3)不弄湿用电器，不损坏绝缘层．
(4)保险装置、插座、导线、家用电器等达到使用寿命应及时更换．
(5)不能随意更换更粗的保险丝或用铜丝、铁丝代替保险丝．
(6)不靠近高压带电体，雨天路上积水时，注意避开电线或双脚并拢跳过危险区域．

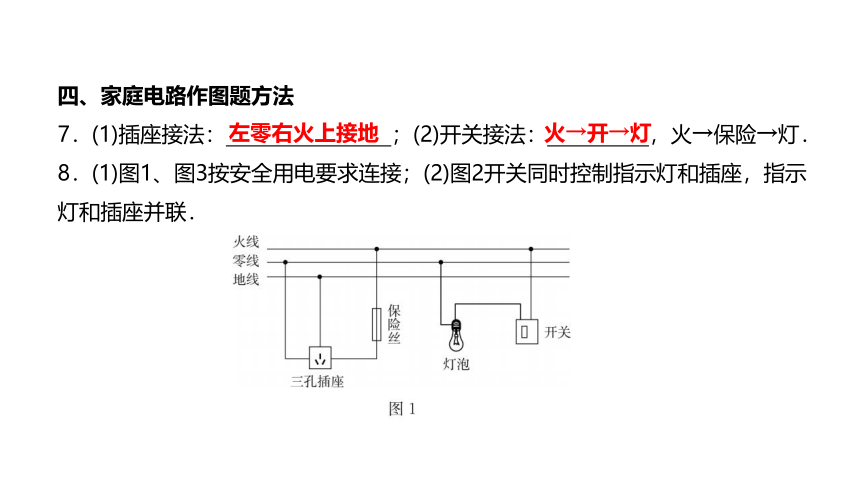

四、家庭电路作图题方法
7．(1)插座接法： ；(2)开关接法： ，火→保险→灯．

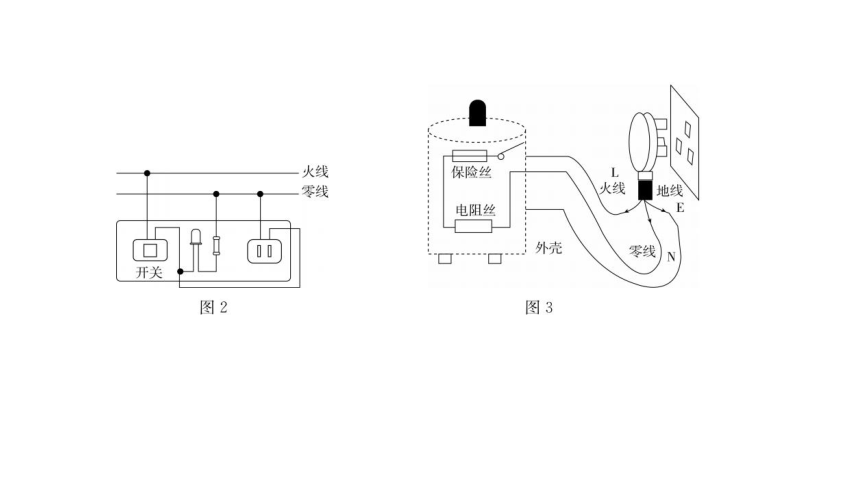

8．(1)图1、图3按安全用电要求连接；(2)图2开关同时控制指示灯和插座，指示灯和插座并联．
左零右火上接地
火→开→灯

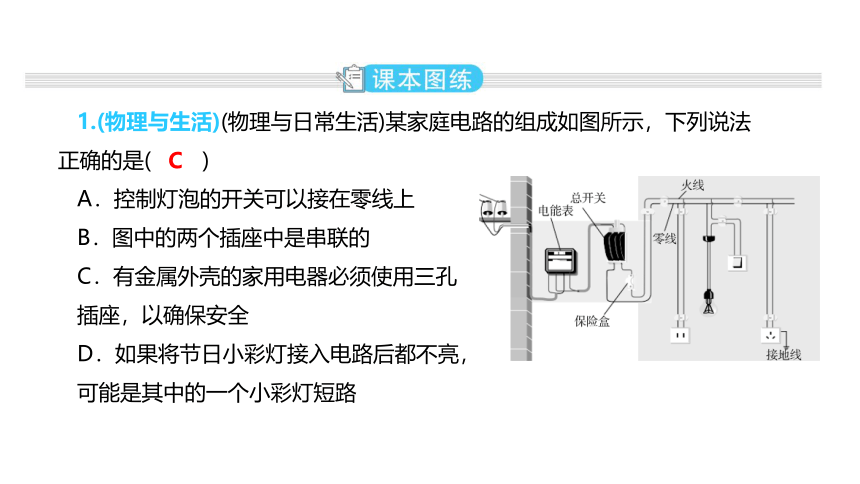

1.(物理与生活)(物理与日常生活)某家庭电路的组成如图所示，下列说法正确的是( )
A．控制灯泡的开关可以接在零线上
B．图中的两个插座中是串联的
C．有金属外壳的家用电器必须使用三孔
插座，以确保安全
D．如果将节日小彩灯接入电路后都不亮，
可能是其中的一个小彩灯短路
C

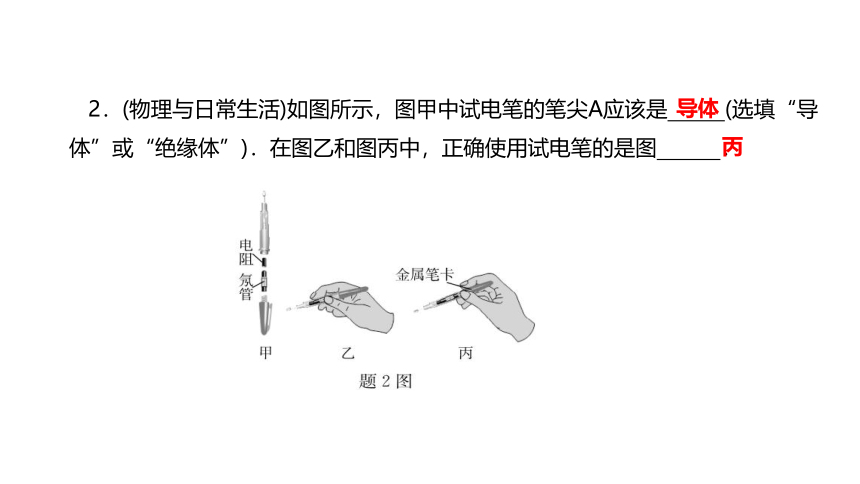

2．(物理与日常生活)如图所示，图甲中试电笔的笔尖A应该是 (选填“导体”或“绝缘体”)．在图乙和图丙中，正确使用试电笔的是图 ．
导体
丙

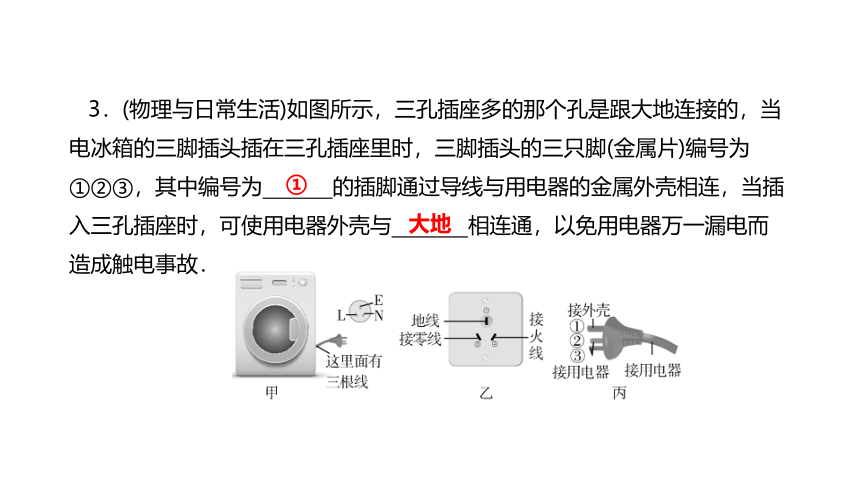

3．(物理与日常生活)如图所示，三孔插座多的那个孔是跟大地连接的，当电冰箱的三脚插头插在三孔插座里时，三脚插头的三只脚(金属片)编号为①②③，其中编号为 的插脚通过导线与用电器的金属外壳相连，当插入三孔插座时，可使用电器外壳与 相连通，以免用电器万一漏电而造成触电事故．
①
大地

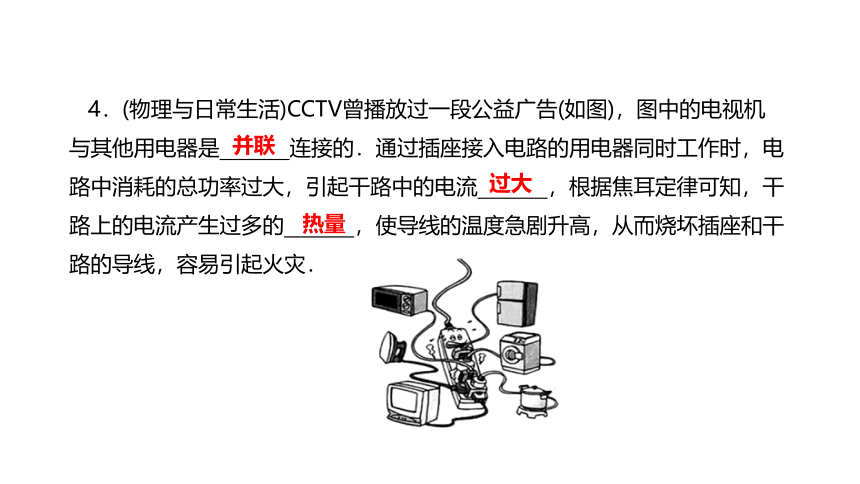

4．(物理与日常生活)CCTV曾播放过一段公益广告(如图)，图中的电视机与其他用电器是 连接的．通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流 ，根据焦耳定律可知，干路上的电流产生过多的 ，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾．
并联
过大
热量
家庭电路组成(10年9考)
1．(物理与日常生活)(2022·碑林区校级一模)如图所示是简化后的家庭电路的接线电路图，由该图可知( )
A．控制照明灯的开关可以和灯相互
交换位置
B．当有人触电时空气开关会“跳闸”
C．将试电笔插入两孔插座的右孔中，氖管不发光
D．电路中每多一个用电器，工作电路的总电阻变小
D
(1)插座接法：左零右火上接地，以此判断零线和火线．
(2)空气开关的电路短路或用电器总功率过大时会切断电路，人体触电时电流较小，空气开关一般不会断开；家庭电路用电器是并联的，并联用电器越多，电阻越小，总功率越大．
家庭电路电路图(10年3考)
2．(物理与日常生活)(2022·河西区一模)小明家的家庭电路简化后如图所示，由该电路可知( )
A．a是零线，b是火线
B．灯泡d与插座f是串联电路
C．空气开关跳闸，其原因是灯丝断路
D．当A处断开，洗衣机插头插入插座f，洗衣机虽能工作但有安全隐患
D
(1)插座接法：左零右火上接地；(2)开关接法：火→开→灯，火→保险→灯．
家庭电路故障分析
(类型一：试电笔)(10年2考)
3．(物理与家庭维修)(2022·鞍山)如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电．用试电笔检测插座的左、右两孔，氖管均不亮．则电路中的故障可能是( )
A．保险丝熔断 B．三孔插座与地线接触不良
C．灯泡被短路 D．A、B两点间断路
D
(1)试电笔接触火线不亮，则火线从进户到该点之间某处断路．
(2)试电笔接触零线亮，则零线从进户到该点之间某处断路．
(3)口诀：火线不亮火线断，零线亮了零线断．
家庭电路故障分析
(类型二：短路型)(10年2考)
4．(物理与生活)(2022·碑林区校级模拟)如图所示是小军同学家庭电路的一部分．他闭合开关时螺旋灯泡正常发光，再将电热水壶的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了．其原因可能是( )
A．电风扇断路　
B．灯泡的灯丝断路
C．电风扇的插头短路
D．开关短路
C
(1)家庭电路短路现象：
①空气开关跳闸或保险丝熔断；②所有用电器停止工作．
(2)家庭电路断路现象：
①支路火线或零线断路，所在支路用电器不工作，其他支路不受影响；
②干路火线或零线断路，所有用电器不工作；
③空气开关不跳闸，保险丝不会熔断．
安全用电(10年1考)
5．(物理与用电安全)(2022·雨花区校级二模)“珍爱生命、注意安全”，下列做法符合安全用电原则的是( )
A．发生触电事故时，要立即用手拉开触电人员
B．三脚插头最长脚的作用是使用电器的金属外壳与大地相连
C．空气开关跳闸的原因一定是家庭电路发生了短路
D．空气开关跳闸时，可直接将它复位
B
6．(物理与日常生活)(2022·奉化区模拟)某同学家中部分照明电路如图所示．闭合开关S(家中其他的用电器均处于断开状态)，白炽灯亮了一会儿突然熄灭了．他用试电笔分别测试插座的两个孔，发现试电笔都发光：接着断开开关S，再用试电笔测试插座的两个孔，能使试电笔发光的是( )
A．左孔 B．右孔
C．两孔 D．都不会发光
家庭电路故障分析
B
(1)为了完全、有效地控制灯的开闭，开关应接在灯与火线之间．
(2)试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，说明零线断路．
(3)若保险丝处用一只相同型号的灯泡替换，两灯泡串联，串联分压．
7．(2022·兰考县二模)如图所示的粗黑线框表示一个多功能插线板．已知开关闭合后，两插孔都能分别供电，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮；若指示灯损坏，闭合开关后，插孔仍能供电．请用笔画线代替导线完成剩余部分的接线．
家庭电路作图
答案图
8．(2022·蓬江区一模)请根据安全用电的原则完成如图所示的电路连接，要求开关控制两盏灯(两灯型号均为220 V，20 W)且灯都能正常发光．
答案图
1．(2019·广东)如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光，由此判断电路故障的原因可能是( )
A．插座短路
B．进户的火线断路
C．进户的零线断路
D．电灯的灯丝断路
C
2．(2020·广东)将电灯、开关和插座接入家庭电路中，接线正确的是( )
D
3．(2022·广东节选)家庭电路中，电热水壶应与其他家用电器 联．
4．(2018·广东)如图所示，①请将图中“光控开关”“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座．
并
答案图
5．(2021·广东)如图为冰箱工作时的部分电路示意图．冰箱内照明灯由开关S1控制，压缩机M由开关S2控制．根据题意，将图连接完整，并符合安全用电原则．
答案图
(2022·沈阳)小雨家买了一台储水式电热水器．外观如图甲所示，图乙是热水器剖视图．热水器的内胆是密封的，里面有两个通到外部的水管，a是热水出水管，b是冷水进水管．c和d是两个外层包有绝缘材料的电加热管．
(1)关于电热水器，下列说法中正确的是 ．
A．电源指示灯发出的红光是红外线
B．电加热管通电时电能转化为内能
C．电加热管里电阻丝用电阻小、熔点低的材料制成
(2)电热水器要使用三脚插头，是为了使电热水器的金属外壳与 相连．
(3)如图甲所示，在热水管和冷水管交会处安有一个水龙头．水龙头的手柄做得较长，这个水龙头的手柄相当于一个 (选填“省力”“费力”或“等臂”)杠杆．
(4)电热水器内胆充满水后才能通电加热．电加热管周围的水吸收热量温度升高，水的体积膨胀，密度变 ．
B
大地
省力
小
(5)为了防止电热水器漏电，电热水器生产厂家利用自来水导电能力差的特性，发明了一种“防电墙”技术．即用一段空心绝缘管替换一段热水出水管．通过改变此管的内径和长度来改变管内水的电阻的大小．如图丙所示，四个用同种材料制成的空心绝缘管，A和B内径相同，C和D内径相同，A、B的内径大于C、D的内径．为了增大流经空心绝缘管内水的电阻，减小漏电电流，如果你是设计师，会选用图丙中的 绝缘管．
(6)电热水器面板上有两个控制开关S1、S2，火线两个电加热管分别用R1、R2表示，要求S1单独控制R1，S2单独控制R2，两个开关同时闭合时R1与R2同时加热．请你在图丁中，用笔画线代替导线，补全开关控制电加热管的电路，且符合安全用电的原则．
D
