4.1 电磁振荡

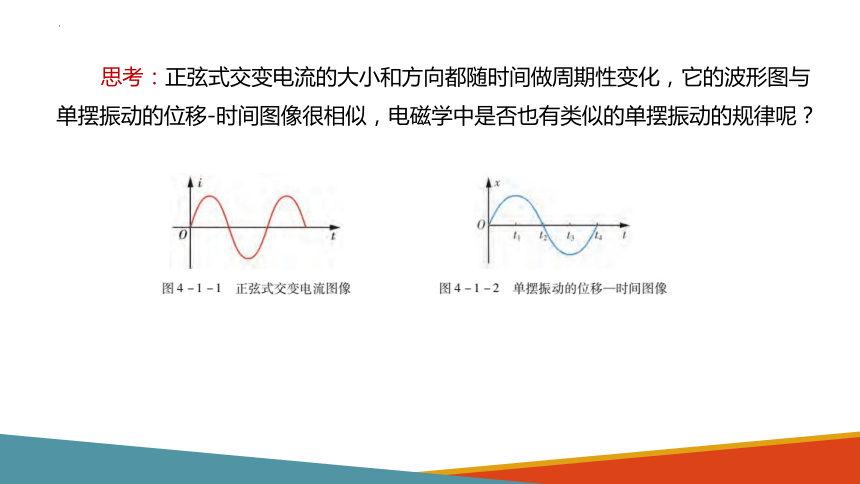

思考：正弦式交变电流的大小和方向都随时间做周期性变化，它的波形图与单摆振动的位移-时间图像很相似，电磁学中是否也有类似的单摆振动的规律呢？
一、振荡电流的产生

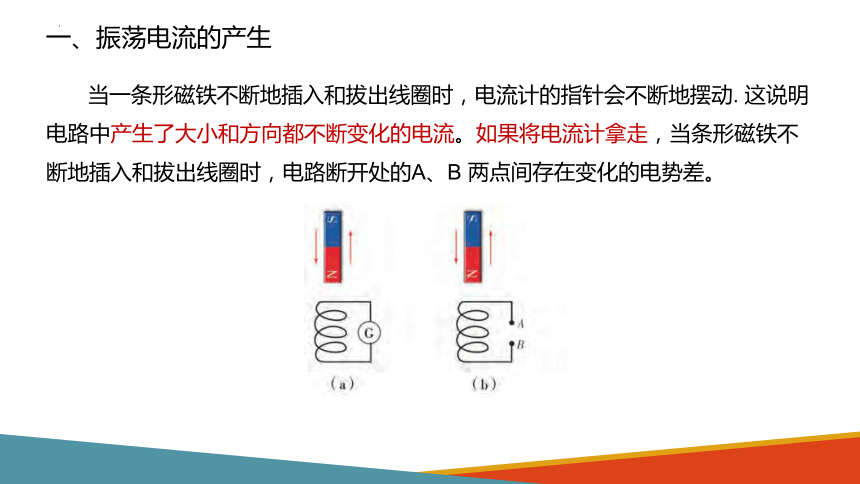

当一条形磁铁不断地插入和拔出线圈时，电流计的指针会不断地摆动. 这说明电路中产生了大小和方向都不断变化的电流。如果将电流计拿走，当条形磁铁不断地插入和拔出线圈时，电路断开处的A、B 两点间存在变化的电势差。

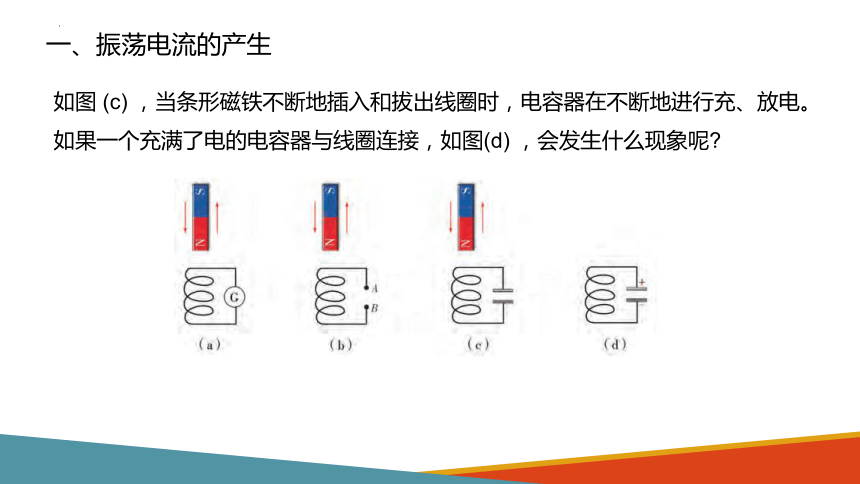

如图 (c) ，当条形磁铁不断地插入和拔出线圈时，电容器在不断地进行充、放电。如果一个充满了电的电容器与线圈连接，如图(d) ，会发生什么现象呢
一、振荡电流的产生
一、振荡电流的产生

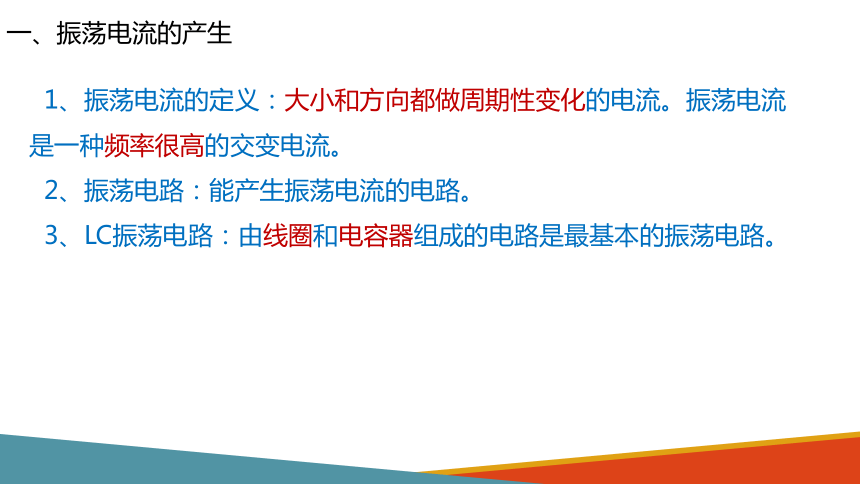

1、振荡电流的定义：大小和方向都做周期性变化的电流。振荡电流 是一种频率很高的交变电流。
2、振荡电路：能产生振荡电流的电路。
3、LC振荡电路：由线圈和电容器组成的电路是最基本的振荡电路。
如图所示电路中，将开关由a扳向b处后，在电磁振荡过程中是哪两种能量在互相转化？各种能量何时最大？
二、电磁振荡中能量的转化

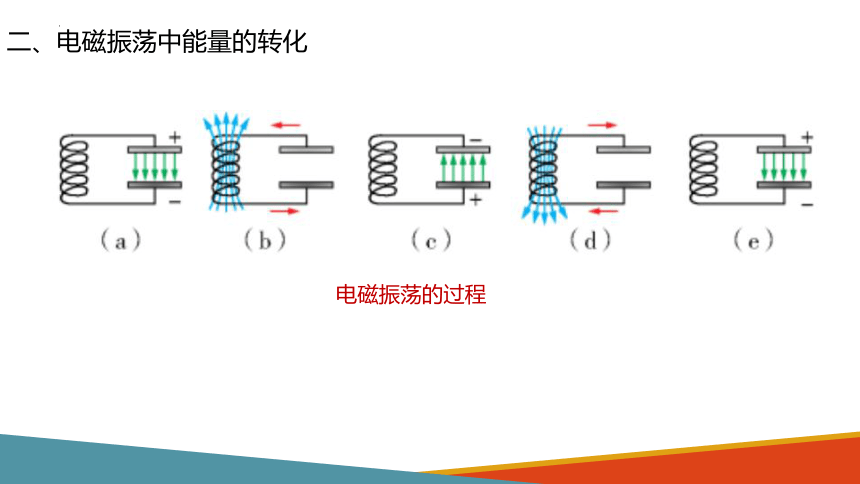

电磁振荡的过程
二、电磁振荡中能量的转化
电路中电流的变化过程：
二、电磁振荡中能量的转化
电容器所带电量的变化过程：
二、电磁振荡中能量的转化
1、如图是LC振荡电路某时刻的情况，以下说法正确的是(　　 )
BCD
A.电容器正在充电
B.电感线圈中的磁场能正在增加
C.电感线圈中的电流正在增大
D.此时刻自感电动势正在阻碍电流增大
2、振荡电路在测量、自动控制、无线电通讯及遥控等许多领域有广泛应用。在如图甲所示LC振荡电路中，电容器C极板上的电荷量随时间变化的图线如图乙所示，则在1×10－6 s～2×10－6 s内，下列说法正确的是(　　)
B
A.电容器C正在放电
B.电容器C正在充电
C.电场能正在向磁场能转化
D.回路中振荡电流正在逐渐增大
3、如图所示为LC回路中电流i 随时间t变化的图像，可知(　　 )
A.在t1时刻，电路中的电场能最大
B.在t1到t2，电容器极板上的电荷逐渐减少
C.从t2到t3，电容器放电
D.在t2时刻，线圈中磁场能最小
CD
三、电磁振荡的周期和频率
1、电磁振荡的周期：电磁振荡完成一次周期性变化需要的时间叫作周期。
2、电磁振荡的频率：在一段时间内做周期性变化的次数与所用时间之比。
3、LC 电路的周期 与电感L、电容C 的关系是:
4、某个智能玩具的声响开关与LC 电路中的电流有关，如图所示为玩具内的LC振荡电路部分。已知线圈自感系数L＝2.5×10－3 H，电容器电容C＝4 μF，在电容器开始放电时(取t＝0)，上极板带正电，下极板带负电，则(　　)
C
5、为了增大LC振荡电路的固有频率，下列办法可采取的是(　　)
A.增大电容器两极板的正对面积并在线圈中放入铁芯
B.减小电容器两极板的距离并增加线圈的匝数
C.减小电容器两极板的距离并在线圈中放入铁芯
D.减小电容器两极板的正对面积并减少线圈的匝数
D
THANKS
