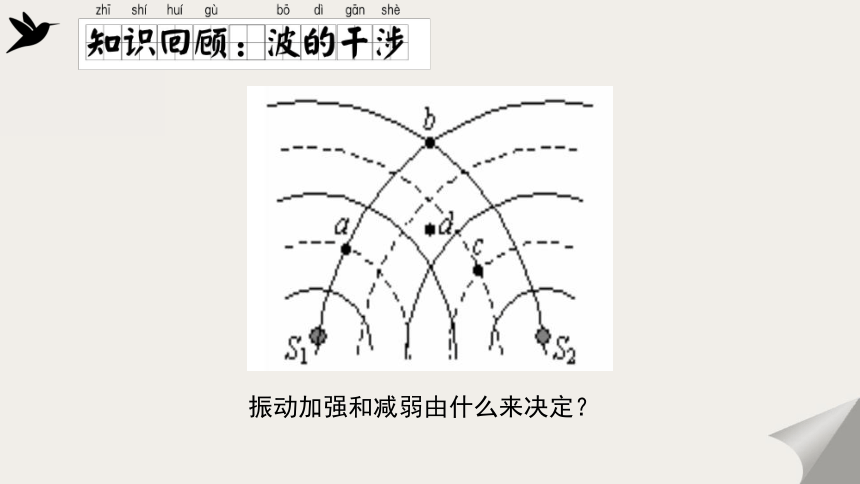

振动加强和减弱由什么来决定？
干涉现象是波动独有的特征，如果光真的是一种波，就必然会观察到光的干涉现象．
光是不是一种波呢？
3 光的干涉
第四章　光

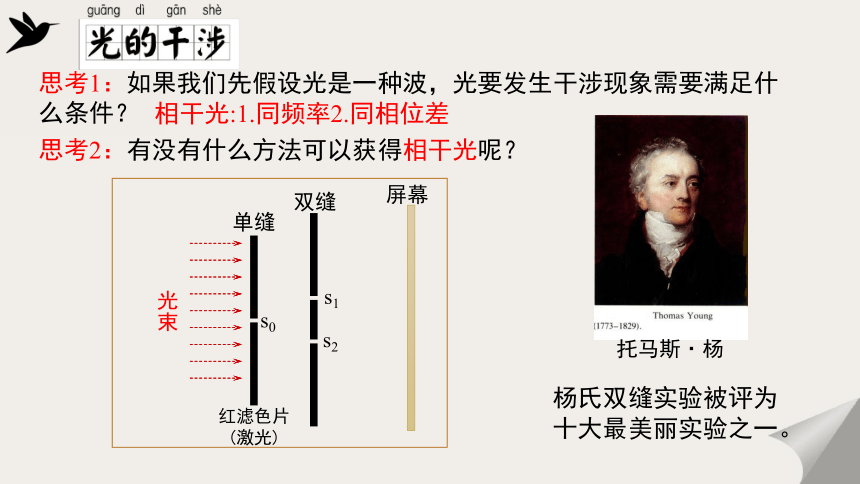

思考1：如果我们先假设光是一种波，光要发生干涉现象需要满足什么条件？
思考2：有没有什么方法可以获得相干光呢？
光束
单缝
双缝
红滤色片 (激光)
屏幕
s0
s1
s2
托马斯·杨
杨氏双缝实验被评为十大最美丽实验之一。
相干光:1.同频率2.同相位差

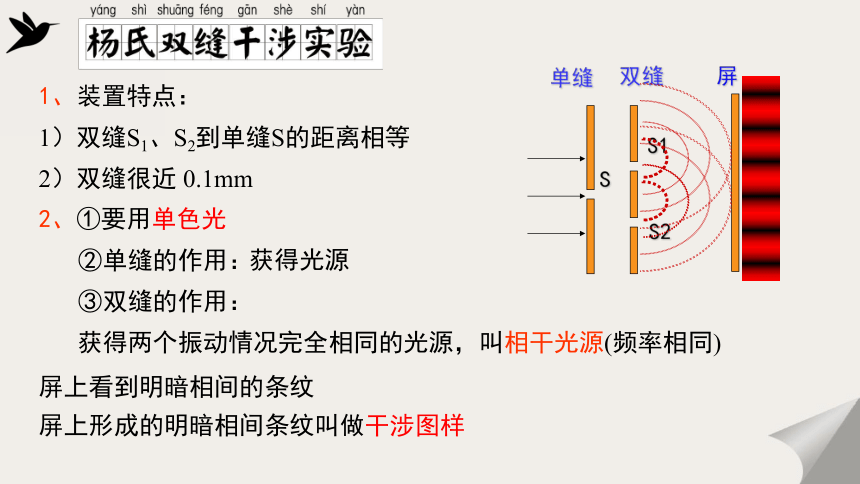

1、装置特点：
2、①要用单色光
单缝
双缝
S1
S
S2
屏
屏上看到明暗相间的条纹
屏上形成的明暗相间条纹叫做干涉图样
2）双缝很近 0.1mm
1）双缝S1、S2到单缝S的距离相等
获得两个振动情况完全相同的光源，叫相干光源(频率相同)
③双缝的作用：
②单缝的作用：
获得光源
干涉条纹有何特点？
干涉条的间距有何特点？
双缝
S1
S2
屏幕

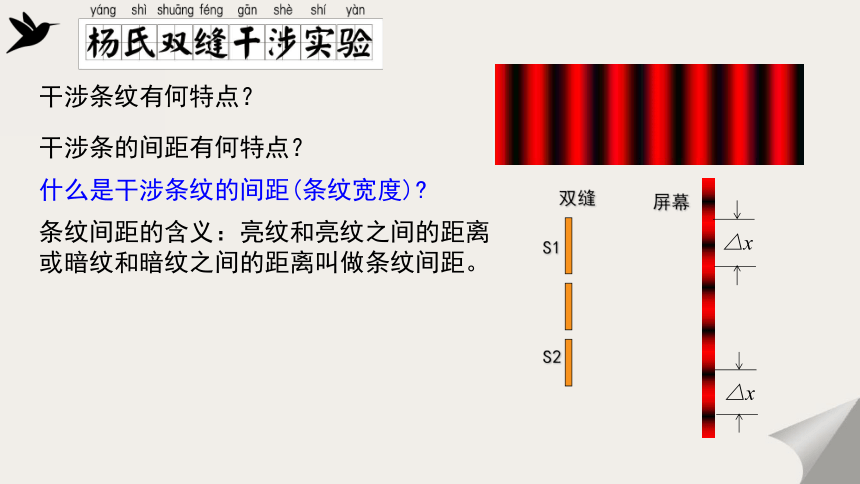

什么是干涉条纹的间距(条纹宽度)
条纹间距的含义：亮纹和亮纹之间的距离或暗纹和暗纹之间的距离叫做条纹间距。
△x
△x
干涉图样的特点:
屏上到S1S2距离相等的点出现的是明条纹,叫做中央亮纹
明(暗)条纹的宽度相同
S1
S2
双缝
屏幕
P1 第一亮纹
P 中央亮纹
P2 第二亮纹
P3 / 第三亮纹
P3 第三亮纹
P2 / 第二亮纹
P1 / 第一亮纹
为什么有的地方亮一些有些地方暗一些？
叠加（振动）加强的地方出现亮条纹，振动减弱的地方出现暗条纹。
P1
P
P1S2－P1S1= d
光程差
P2
S1
S2
P1
P
d
P2
什么地方出现亮纹什么地方出现暗纹呢？
S1
S2
P
d
S1
P
PS1
S1
S2
P
S2
P
PS2
光程差d=0，S1、S2步调一致，该点振动加强。（亮）
S1
S2
P1
P
d
S1
S2
P1
P1
P1S1
P1S2
d
S1
S2
P1
d =λ/2
光程差d= λ/2 ，S1、S2在P1处步调相反，该点振动减弱。(暗）
S1
S2
P2
P
d
S1
S2
P2
P2
P1S1
P1S2
d
S1
S2
P2
d =λ
光程差d= λ ，S1、S2在P2处步调一致，该点振动加强。(亮）
形成明、暗条纹的条件
光程差：
S1
S2
P1
P
l
n=0、1、2、3……
暗纹
n=0、1、2、3……
亮纹
2.白光是复色光：
1.单色光：红光、橙……紫，频率各不相同
补充：单色光和白光
不同单色光在真空中传播速度都相同，等于光速
同一单色光不同介质中传播速度不同，但频率不变。
白光
红光
蓝光
亮暗相间彩色条纹
…
…
白光的干涉图样是：
中央是白色条纹，两侧是彩色条纹
单色光的干涉图样是：
明暗相间的条纹，相邻明纹的间距相同，强弱相同
【例1】关于光的干涉,以下说法正确的是( )
A.用白光做光源，在双缝前一个放红色滤光片，一个放紫色滤光片，光屏上会出现紫红色干涉条纹
B.红光和紫光也能发生干涉，只是干涉图样不稳定
C.进入双缝的光强度不同，光屏上仍能出现干涉条纹
D.用白光做光源，能看到干涉图样，而白光是由频率不同的7中单色光组成，所以频率不同的光，也能相互干涉
巩固练习
C
【变式1】在双缝干涉实验中,以白光为光源,在屏幕上观察到了彩色干涉条纹.若在双缝的一缝前放一红色滤光片(只能透过红光),另一缝前放一绿色滤光片(只能透过绿光),这时( )
A.只有红色和绿色的双缝干涉,其他颜色的双缝干涉纹消失
B.任何颜色的双缝干涉条纹都不存在,但屏上仍有光亮
C.红色和绿色的双缝干涉条纹消失,其他颜色的双缝干涉条纹依然存在
D.屏上无任何光亮
巩固练习
B
【例2】在杨氏干涉实验中,从两个狭缝到达像屏上的某点的光走过的路程相等,该点即为中央亮条纹的位置(即对应的那条亮条纹),双缝屏上有上下两狭缝,设想在双缝屏后用一块极薄的玻璃片遮盖下方的缝,则屏上中央亮条纹的位置将( )
A.向上移动
B.向下移动
C.不动
D.可能向上移动,也可能向下移动
巩固练习
B
