12.3实验：测电源电动势和内阻
需测量：电压和电源至少2组数据。
考虑到测量误差，故需更多数据，利用图像求解。
路端电压
通过电源的电流

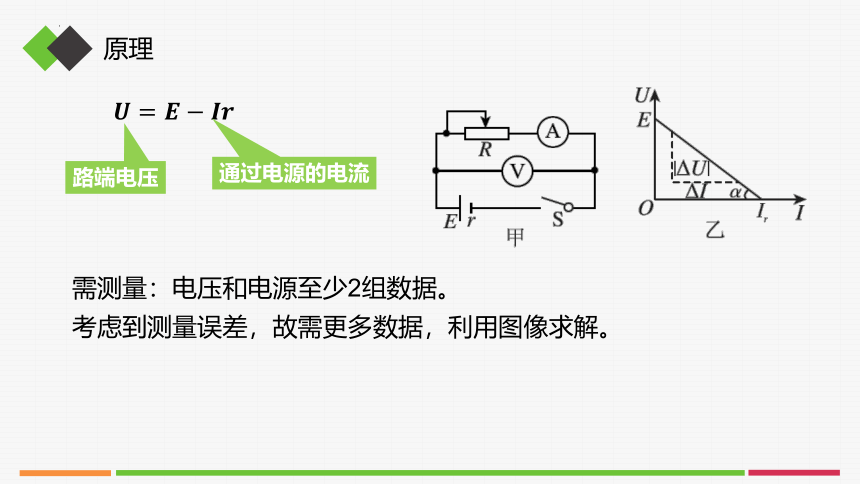

原理

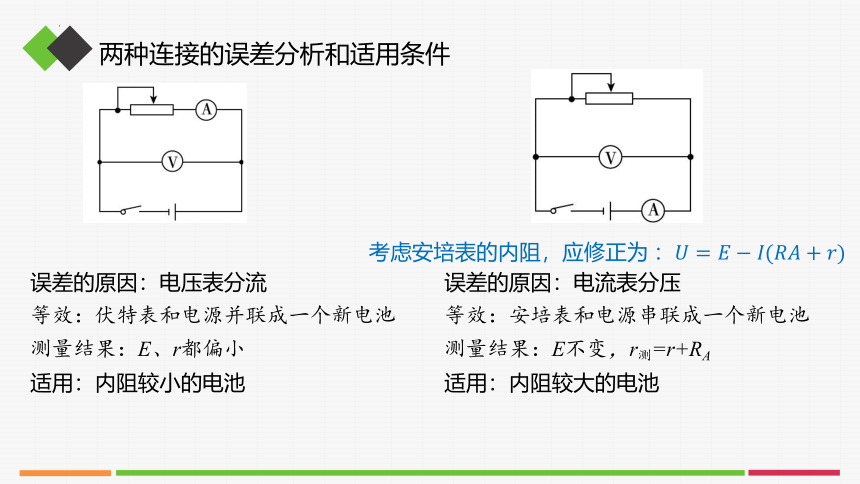

两种连接的误差分析和适用条件
误差的原因：电压表分流
等效：伏特表和电源并联成一个新电池
测量结果：E、r都偏小
适用：内阻较小的电池
误差的原因：电流表分压
等效：安培表和电源串联成一个新电池
测量结果：E不变，r测=r+RA
适用：内阻较大的电池

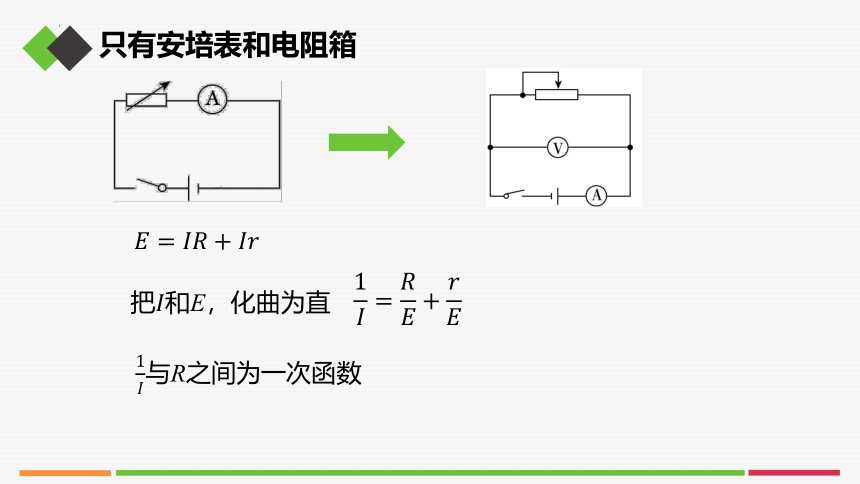

只有安培表和电阻箱
把E，化曲为直
与R之间为一次函数

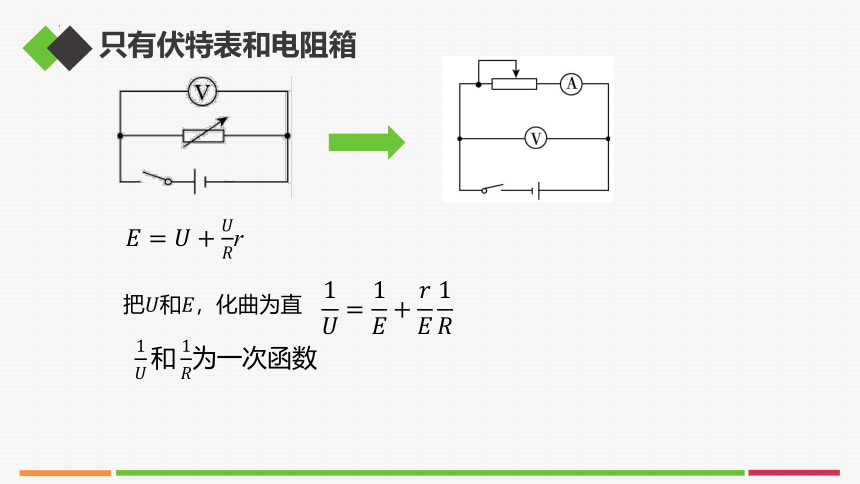

只有伏特表和电阻箱
r
把，化曲为直
为一次函数

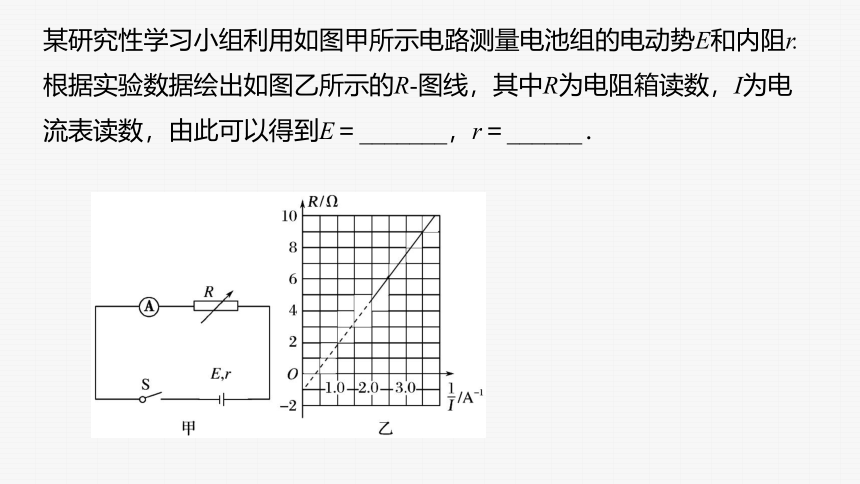

某研究性学习小组利用如图甲所示电路测量电池组的电动势E和内阻r.根据实验数据绘出如图乙所示的R 图线，其中R为电阻箱读数，I为电流表读数，由此可以得到E＝_______，r＝______．
甲同学设计了如图所示的电路测电源的电动势E及电阻R1和R2的阻值．实验器材有：待测电源E(不计内阻)，待测电阻R1，待测电阻R2，电压表V(量程为1.5 V，内阻很大)，电阻箱R(0～99.99 Ω)，单刀单掷开关S1，单刀双掷开关S2，导线若干．
(1)先测电阻R1的阻值．请将甲同学的操作补充完整：闭合S1，将S2切换到a，调节电阻箱，读出其示数R和对应的电压表的示数U1，保持电阻箱的示数不变，______，读出电压表的示数U2，则电阻R1的表达式为R1＝________
甲同学设计了如图所示的电路测电源的电动势E及电阻R1和R2的阻值．实验器材有：待测电源E(不计内阻)，待测电阻R1，待测电阻R2，电压表V(量程为1.5 V，内阻很大)，电阻箱R(0～99.99 Ω)，单刀单掷开关S1，单刀双掷开关S2，导线若干．
(2)甲同学已经测得电阻R1＝4.8 Ω，继续测电源的电动势E和电阻R2的阻值．该同学的做法是：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图所示的 图像，则电源的电动势E＝__V，电阻R2＝___Ω.
(3)利用甲同学设计的电路和测得的电阻R1，乙同学测电源的电动势E和电阻R2的阻值的做法是：闭合S1，将S2切换到b，多次调节电阻箱，读出多组电阻箱的示数R和对应的电压表的示数U，由测得的数据，绘出了相应的 图线，根据图线得到电源电动势E和电阻R2.这种做法与甲同学的做法比较，由于电压表测得的数据范围________(选填“较大”“较小”或“相同”)，所以________同学的做法更恰当些．
R1＝4.8 Ω
