3.3 变压器

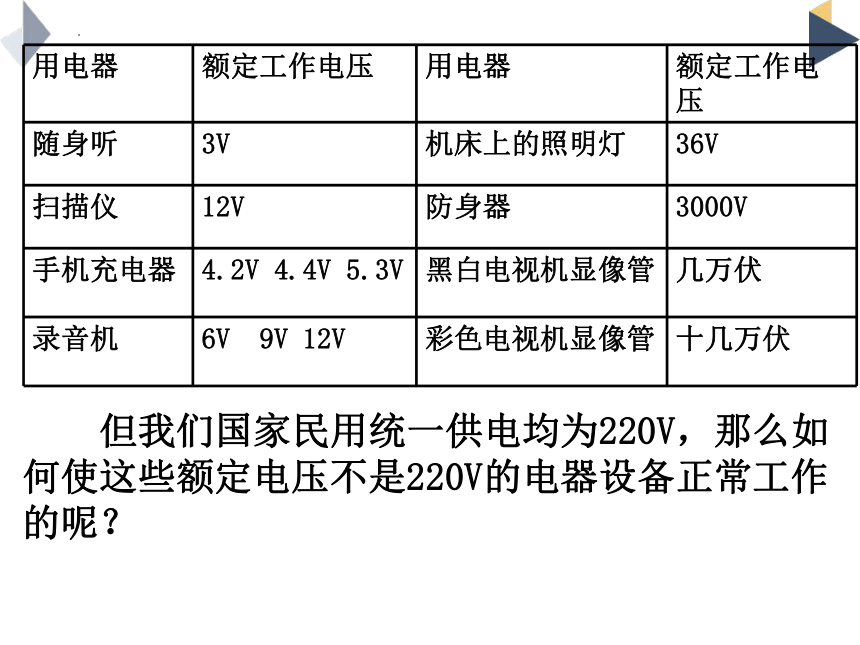

用电器 额定工作电压 用电器 额定工作电压
随身听 3V 机床上的照明灯 36V
扫描仪 12V 防身器 3000V
手机充电器 4.2V 4.4V 5.3V 黑白电视机显像管 几万伏
录音机 6V 9V 12V 彩色电视机显像管 十几万伏
但我们国家民用统一供电均为220V，那么如何使这些额定电压不是220V的电器设备正常工作的呢？

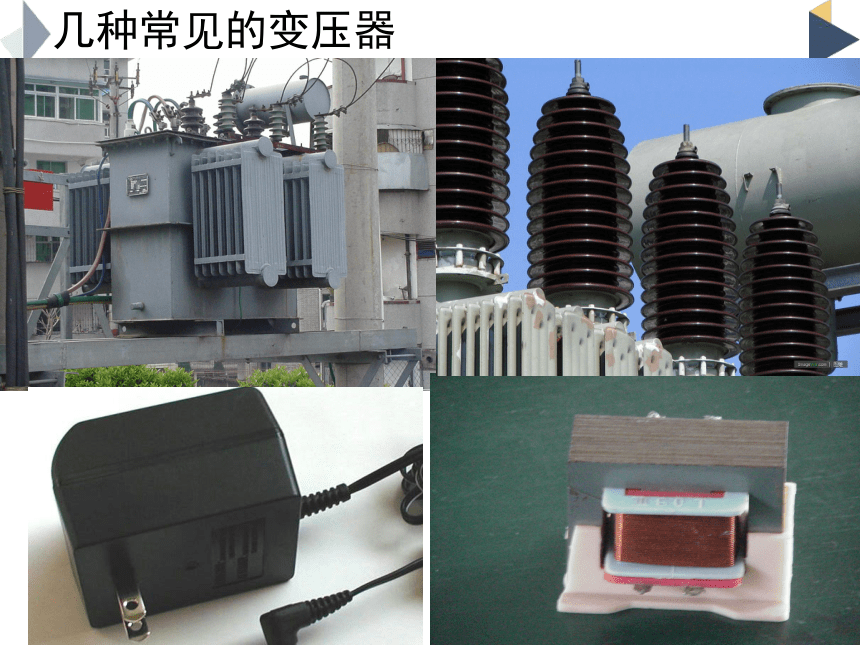

几种常见的变压器
一、变压器的构造
U1
U2 ∽
n1
n2
∽
原线圈
副线圈
铁芯
1.构造：
（1）闭合铁芯 （绝缘硅钢片叠合而成）
（2）原线圈(初级线圈):与交流电源相连的线圈,其匝数用n1表示
（3）副线圈(次级线圈):与负载相连的线圈,其匝数用n2表示
（4）输入电压：U1; 输出电压：U2.
原线圈
副线圈
2.变压器的示意图

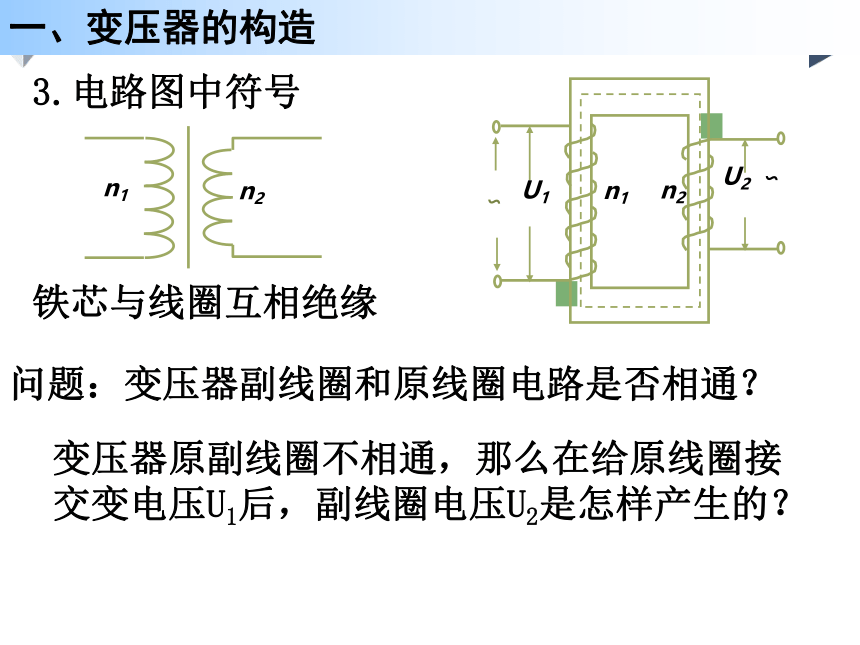

3.电路图中符号
n1
n2
问题：变压器副线圈和原线圈电路是否相通？
变压器原副线圈不相通，那么在给原线圈接交变电压U1后，副线圈电压U2是怎样产生的？
铁芯与线圈互相绝缘
U1
U2 ∽
n1
n2
∽
一、变压器的构造
二、变压器的工作原理
------互感现象
变压器通过闭合铁芯，利用互感现象实现了电能（U1、I1）到磁场能（变化的磁场）再到电能（ U2、I2）的转化
原线圈
副线圈
铁芯
∽
U1
U2
n1
n2
∽
思考:若给原线圈接直流电压U1,副线圈电压U2
U2＝0
原线圈接交变电流
原线圈中产生交变磁场
副线圈产生感应电动势
铁芯构成磁回路
理想变压器
变压器的能量损耗
①铜损
②铁损
③磁损
线圈电阻发热
涡流现象发热
漏磁损失能量
理想变压器
磁通量全部集中在铁心内
电能没有发热损耗
P1＝P2
Φ1=Φ2
我们把没有能量
损失的变压器叫
作理想变压器。
三、理想变压器的变压规律
I1
I2
n1
n2
U1
U2

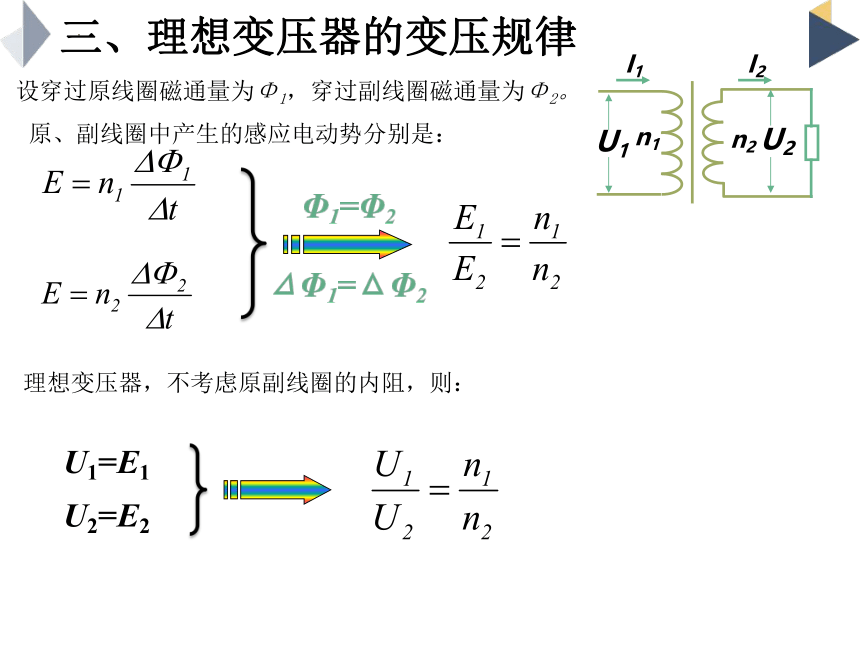

原、副线圈中产生的感应电动势分别是：
设穿过原线圈磁通量为Φ1，穿过副线圈磁通量为Φ2。
Φ1=Φ2
ΔΦ1=ΔΦ2
理想变压器，不考虑原副线圈的内阻，则：
U1=E1
U2=E2
理想变压器原副线圈的端电压之比等于这两个线圈的匝数之比
n2 >n1 U2>U1 -----升压变压器
n2 U1/U2= n1/n2
四、理想变压器的变流规律
1.理想变压器输出功率应等于输入功率
即:
U1I1=U2I2
P出= P入
2、理想变压器原副线圈的电流跟它们的匝数成反比
此公式只适用于一个副线圈的变压器
变压器输入输出电压、电流、功率大小之间的因果关系
1.输入功率P1由输出功率P2决定；
P1＝P2
2.U1由电源决定；
3.U2由U1和匝数比决定；
U2＝n2/n1·U1
4.I2由U2和负载决定；
I2＝U2／R
5.I1由I2和匝数比决定；
I1＝n2/n1·I2
电源
n2
n1
I2
I2
U2
R
U2
U1
U2
P出
P入
I1
五、几种常用变压器
1.自耦变压器
U2
U1
A
B
P
U1
U2
n1
n2
升压变压器
n1
n2
U1
U2
降压变压器
问题:有没有只用一组线圈来实现变压的变压器
自耦变压器的原副线圈共用一个线圈
2.互感器
A
电流互感器
电压互感器
V
使用时把原线圈与电路并联，原线圈匝数多于副线圈匝数
使用时把原线圈与电路串联，原线圈匝数少于副线圈匝数
五、几种常用变压器
理想变压器原、副线圈的匝数比n1:n2＝4：1，当导体棒在匀强磁场中向左做匀速直线运动切割磁感线时，图中电流表A1的示数12mA，则电流表A2的示数为（ ）
A．3mA B．0
C．48mA D．与负载R的值有关
B
课堂练习
一理想变压器，原线圈匝数n1=1100，接在电压220V的交流电源上，当它对11只并联的“36V，60w”的灯泡供电时，灯泡正常发光。由此可知副线圈的匝数n2=_____，通过原线圈的电流 I1 =______。
180
3A
课堂练习
A. U 增大、I 增大、P1 增大
C. U 减小、I 减小、P1 减小
D. U 不变、I 减小、P1 不变
B. U 不变、I 减小、P1 增大
如图所示：理想变压器的原线圈接高电压，变压后接用电器，线路电阻不计。S原来闭合，且R1=R2，现将S断开，那么交流电压表的示数U、交流电流表的示数I 和用电器上R1的功率P1将分别是( )
D
课堂练习
如图所示，一理想变压器原、副线圈的匝数比为n1：n2=3：1，有四只相同的灯泡连入电路中，若灯泡L2、L3、L4均能正常发光，则灯泡L1 （ ）
A、也能正常发光
B、较另三个灯暗些
C、将会烧坏L1
D、不能确定
A
课堂练习
L2
L3
L4
n1
n2
~
L1
练4、为了保证用电安全，家庭居室的室内电路前端一般都安装漏电保护开关，如图所示是保护开关的电路原理简图． 问：
（1）电路正常工作时，b线圈是没有电流的，原因是什么？
（2）如果站在地上的人不小心接触火线时，b线圈为什么会产生感应电流？
六、有多个副线圈的理想变压器的问题
一个原线圈多个副线圈的理想变压器,原线圈匝数为n1,两个副线圈的匝数分别为n2和n3,相应的电压分别为U1、U2和U3,相应的电流分别为I1、I2和I3,根据变压器的工作原理可得:
n1
n2
n3
U1
U2
U3
一台理想变压器原线圈匝数n1＝1100匝,两个副线圈的匝数分别是n2＝60匝,n3＝1200匝.若通过两个副线圈中的电流分别为I2＝10A,I3＝5A,求原线圈中的电流.
6A
课堂练习
（1）n1 ＝1320匝
n3= 72匝
（2）I1=0.095A
如图所示：理想变压器的交流输入电压U1=220V，有两组副线圈，其中n2=36匝，标有“6V，9W”、“12V，12W”的灯泡分别接在两副线圈上均正常发光，求：
（1）原线圈的匝数为n1和另一副线圈的匝数n3.
（2）原线圈的电流I1。
课堂练习
n1
n2
~
n3
6V
9W
12V
12W
在绕制变压器时，某学生误将两个线圈绕在如图所示变压器左右两臂上，当通以交变电流时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中部的臂，已知线圈的匝数之比n1:n2＝2：1.在不接负载的情况下，则（ ）
A．当线圈1输入电压为220V时，
线圈2输出电压为110V
B．当线圈1输入电压为220V时，
线圈2输出电压为55V
C．当线圈2输入电压为110V时，
线圈1输出电压为220V
D．当线圈2输入电压为110V时，
线圈1输出电压为110V
BD
课堂练习
