(共14张PPT)
线偏振光的获得与检验
N
M
检偏器
起偏器
N
M
强度为 的偏振光通过检偏振器后,
（3）马吕斯（Malus）定律
1. 利用某些晶体的二向色性制成偏振片
　线偏振光的获得与检验
出射光的强度为

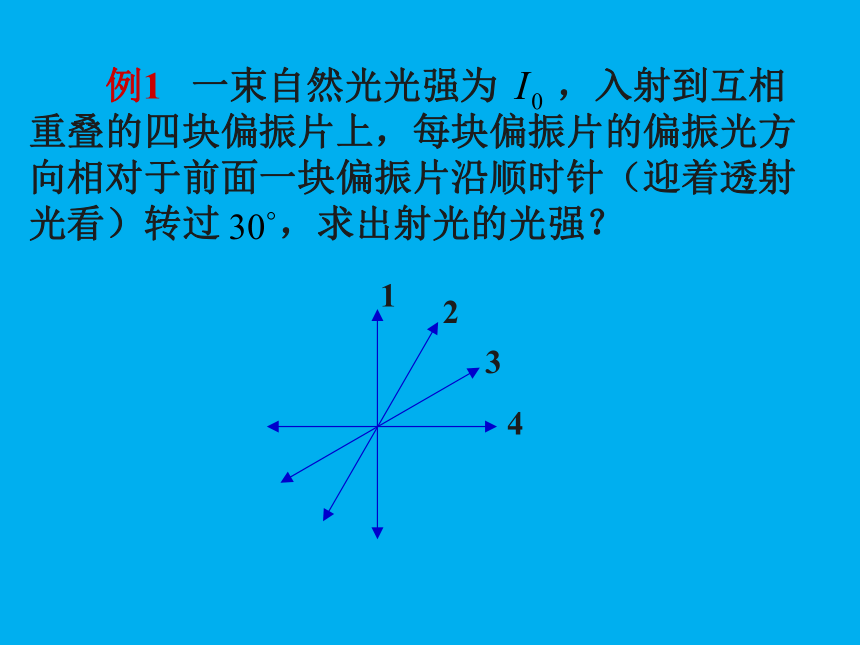

例1 一束自然光光强为 ，入射到互相重叠的四块偏振片上，每块偏振片的偏振光方向相对于前面一块偏振片沿顺时针（迎着透射光看）转过 ，求出射光的光强？
1
2
3
4

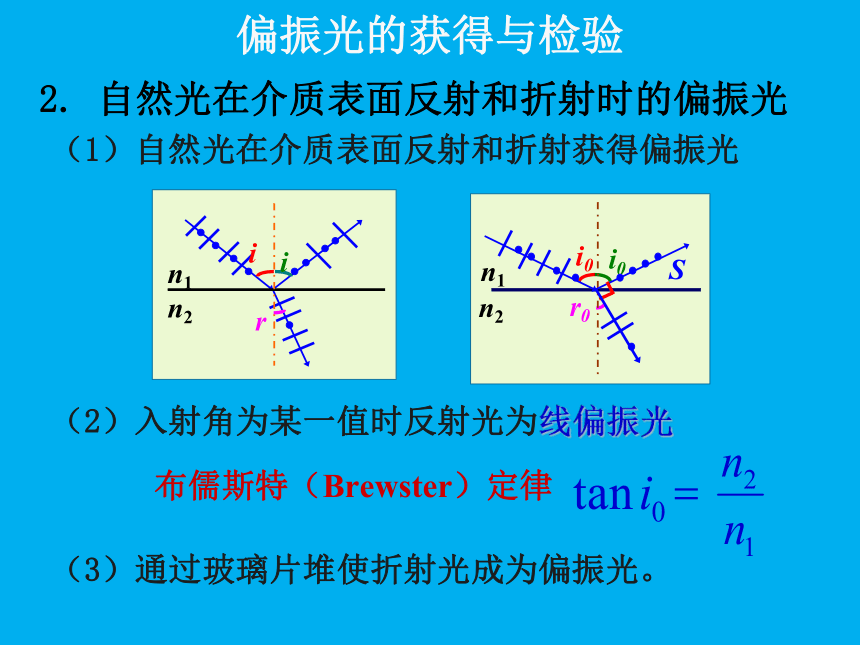

2. 自然光在介质表面反射和折射时的偏振光
n1
n2
i
i
r
（1）自然光在介质表面反射和折射获得偏振光
n1
n2
i0
i0
r0
S
（3）通过玻璃片堆使折射光成为偏振光。
（2）入射角为某一值时反射光为线偏振光
布儒斯特（Brewster）定律
偏振光的获得与检验

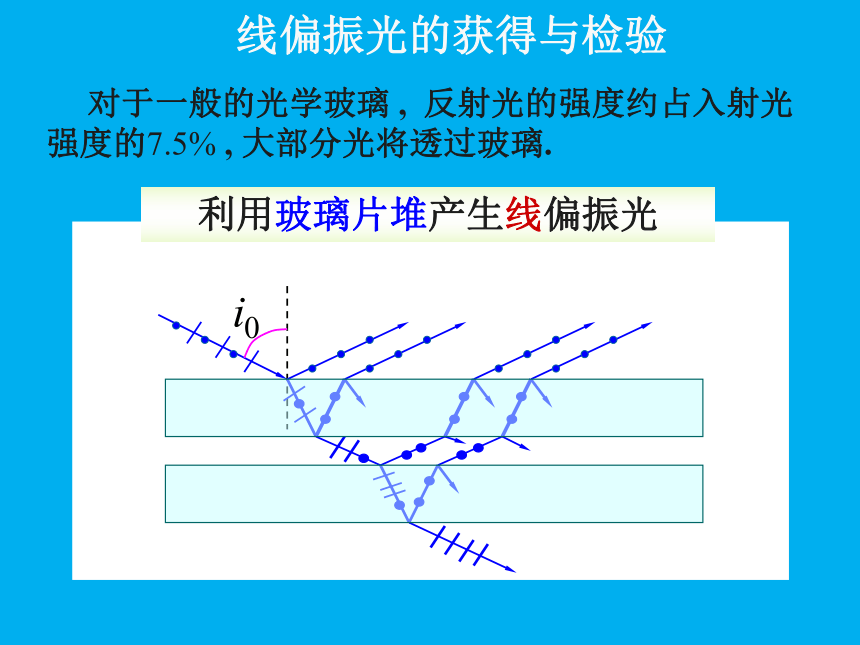

对于一般的光学玻璃 , 反射光的强度约占入射光强度的7.5% , 大部分光将透过玻璃.
利用玻璃片堆产生线偏振光
　线偏振光的获得与检验

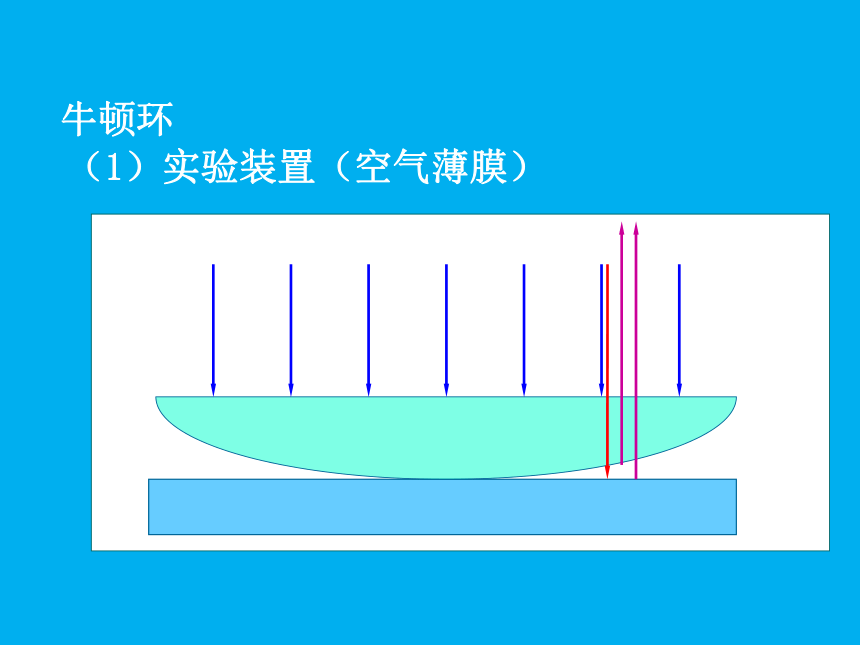

牛顿环
（1）实验装置（空气薄膜）
显微镜
S
L
M半透半反镜
T

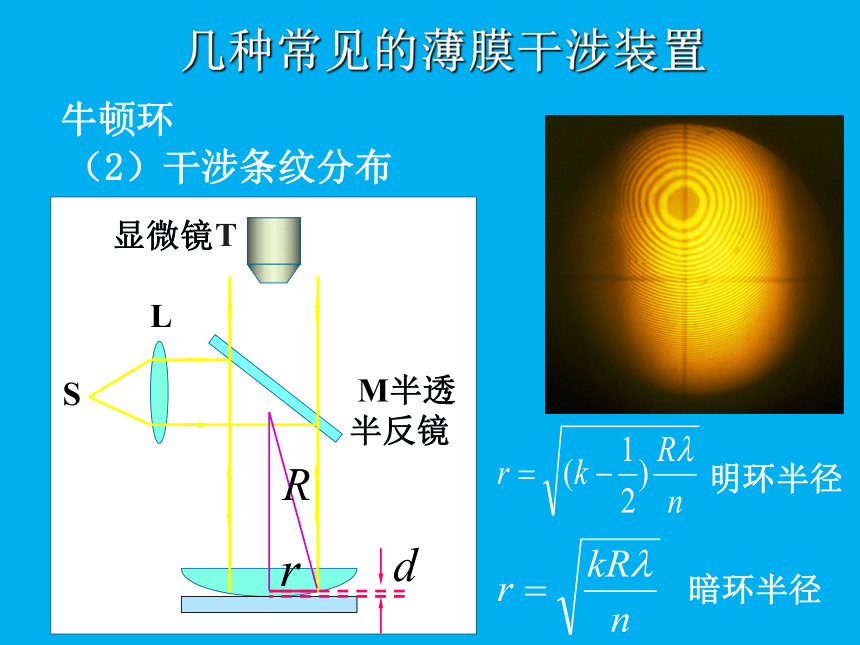

几种常见的薄膜干涉装置
牛顿环
（2）干涉条纹分布
暗环半径
明环半径
问 题
你能设计一个实验精确测量一根直径不到0.1mm的细丝的直径吗？
答： 利用细丝、两板平板玻璃设计空气劈尖薄
膜干涉。由 得。
例 如图所示，两个直径有微小差异的彼此平行的滚柱之间的距离为L，夹在两块平板的中间，形成空气劈尖，当单色垂直入射时，产生等厚干涉条纹。如果滚柱之间的距离L变小，则在L范围内干涉条纹的
（ ）
数目减少，间距变大
数目增多，间距变小
数目减少，间距不变
数目不变，间距变小
L
例 若把牛顿环装置（都是用折射率为1.52的玻璃制成）由空气中搬入折射率为1.33的水中，则干涉条纹 （ ）
中心暗斑变成亮斑
变疏
变密
间距不变
例 在迈克耳孙干涉仪的一支光路中，放入一片折射率为n的透明介质薄膜后，测出两束光的光程差的改变量为一个波长 ，则薄膜的厚度为 （ ）
例 在迈克耳孙干涉仪的可动反射镜移动了距离d的过程中，若观察到干涉条纹移动了N条，则所用光波的波长 。
例 杨氏双缝干涉的应用
在双缝干涉装置的S2 缝上覆盖一介质厚度为 h ，折射率为 n ，设入射光的波长为 . 问：原来的零极条纹移至何处？若移至原来的第 k 级明纹处，其厚度 h 为多少？
例 油滴的等厚干涉条纹
平板玻璃上滴一油滴，待其展开成球冠形油膜后，用波长为 的单色平行光垂直照射油膜，观察反射光形成的等厚干涉条纹.假设 n1=1.00, n2=1.44, n3=1.50, =550nm.
（1）油膜中心厚度为1.43 m时，试分析干涉明条纹的形状、条数.
（2）油膜继续扩展，条纹如何变化？
n1
n2
n3

d
