涡电流和自感与互感
（1）大块导体在稳恒磁场中运动；
（2）大块导体静止处在变化的磁场中；
一、涡电流
大块导体内流动的感应电流叫涡电流 ,

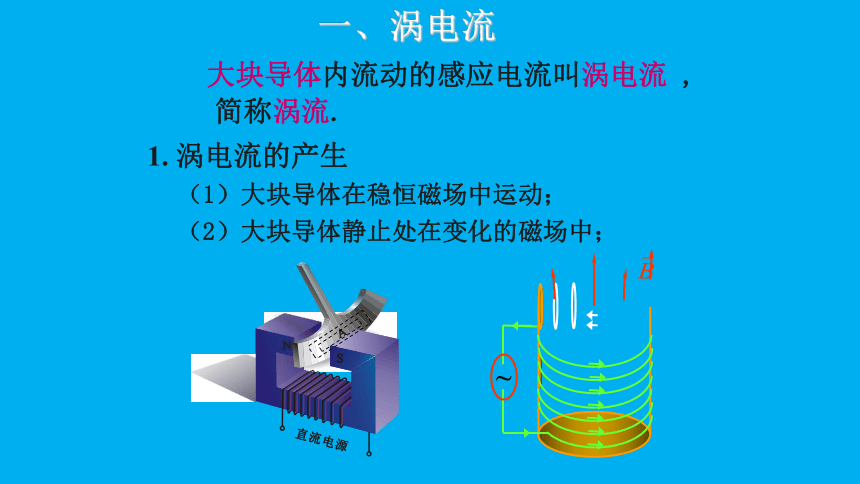

1. 涡电流的产生
~
简称涡流.
2. 涡电流的应用
（1）电磁效应
I
B
B

I

发射线圈
接收线圈

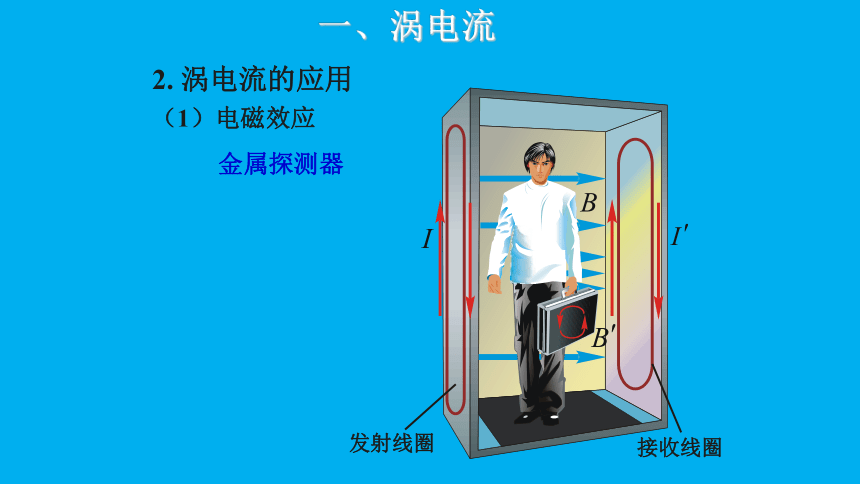

金属探测器
一、涡电流
2. 涡电流的应用

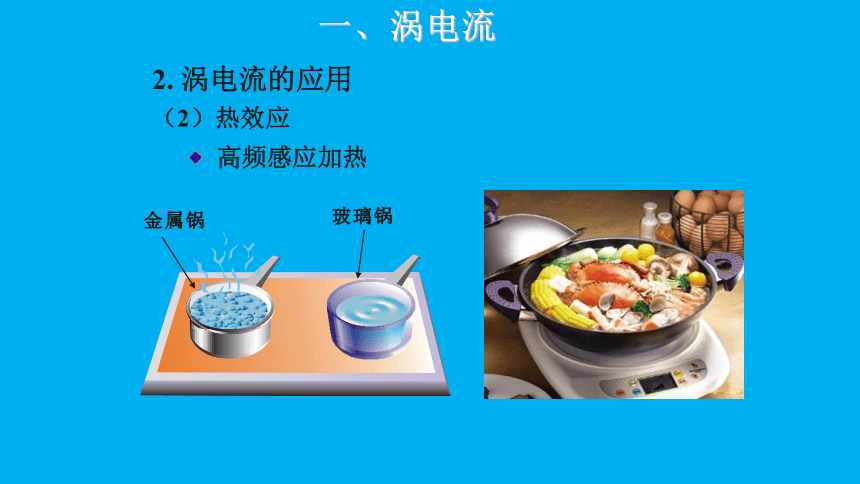

高频感应加热
（2）热效应
一、涡电流
2. 涡电流的应用
（2）热效应

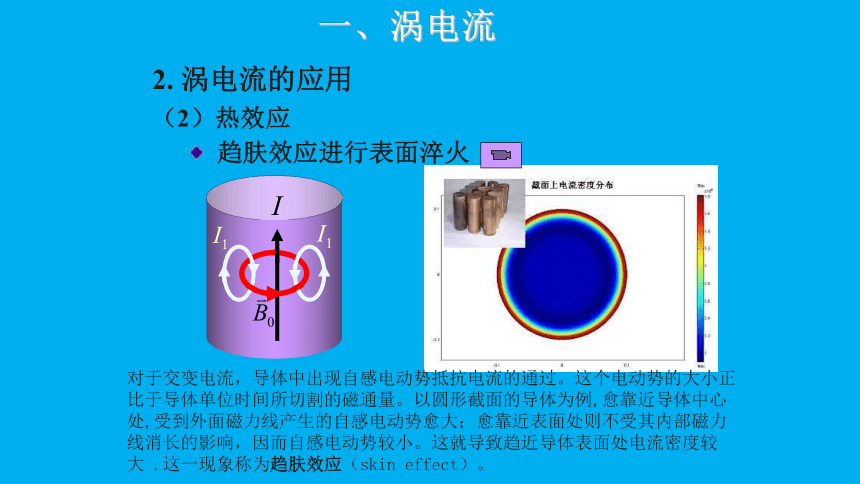

趋肤效应进行表面淬火
一、涡电流
对于交变电流，导体中出现自感电动势抵抗电流的通过。这个电动势的大小正比于导体单位时间所切割的磁通量。以圆形截面的导体为例,愈靠近导体中心处,受到外面磁力线产生的自感电动势愈大；愈靠近表面处则不受其内部磁力线消长的影响，因而自感电动势较小。这就导致趋近导体表面处电流密度较大 .这一现象称为趋肤效应（skin effect）。
2. 涡电流的应用
（2）热效应

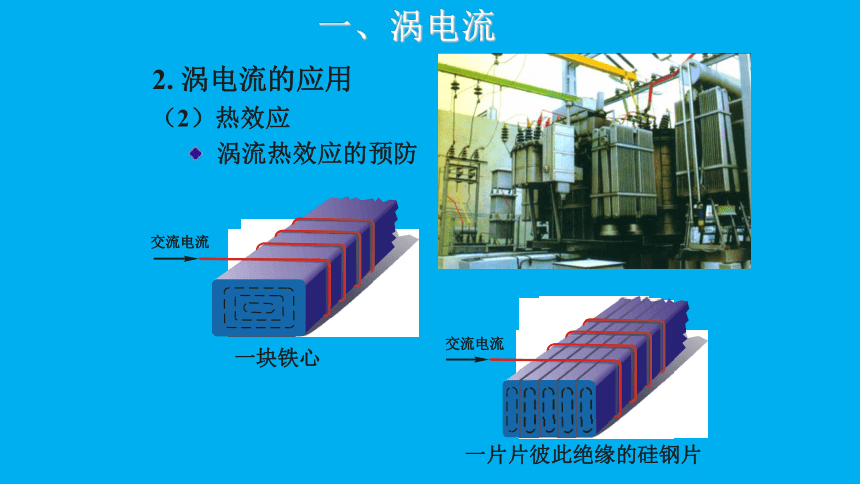

涡流热效应的预防
一块铁心
一片片彼此绝缘的硅钢片
一、涡电流
2. 涡电流的应用
（3）机械效应
一、涡电流
电磁仪表中使指针快速停止
电磁阻尼
电气火车中的电磁制动器
电磁驱动
o
o’
电度表记录电量
转速表
（1）自感现象
二、互感和自感
1.自感 自感电动势
电池
BATTERY
自感
线圈
电阻
（1）自感现象
1.自感 自感电动势
合上闸刀开关后，此灯缓慢变亮
电池
BATTERY
自感
线圈
电阻
二、互感和自感
（1）自感现象
1.自感 自感电动势
电池
BATTERY
自感
线圈
二、互感和自感
（1）自感现象
1.自感 自感电动势
拉开闸刀后此灯缓慢变暗
电池
BATTERY
自感
线圈
二、互感和自感
（1）自感现象
1.自感 自感电动势
由于回路自身电流的变化，在回路中产生感应电动势的现象。
（2）自感系数
穿过闭合电流回路的磁通量：
L ——回路的自感系数（自感）；
与线圈大小、形状、磁介质及线圈匝数N 有关.
SI制中单位： 亨利(H)
根据毕-萨定律，
二、互感和自感
1.自感 自感电动势
（3）自感电动势
“－”表明自感电动势总是反抗回路中电流的变化。
应用：稳流，镇流器，谐振电路，滤波器，· · ·
危害：上电迟延，断电影响，· · ·
（4）自感现象的利弊
二、互感和自感
日光灯电路
