(共12张PPT)
几种常见的薄膜干涉装置

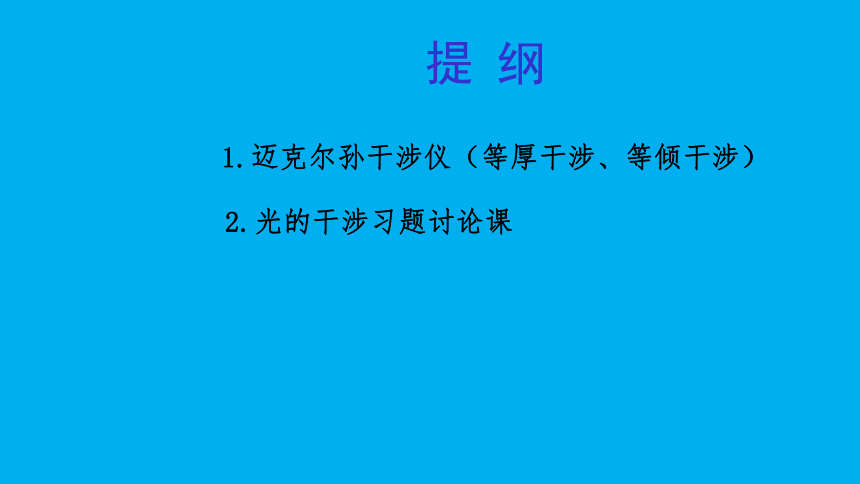

提 纲
2.光的干涉习题讨论课
1.迈克尔孙干涉仪（等厚干涉、等倾干涉）
单色光源
反射镜
反射镜
与 成 角
补偿板
分光板
移动导轨
几种常见的薄膜干涉装置

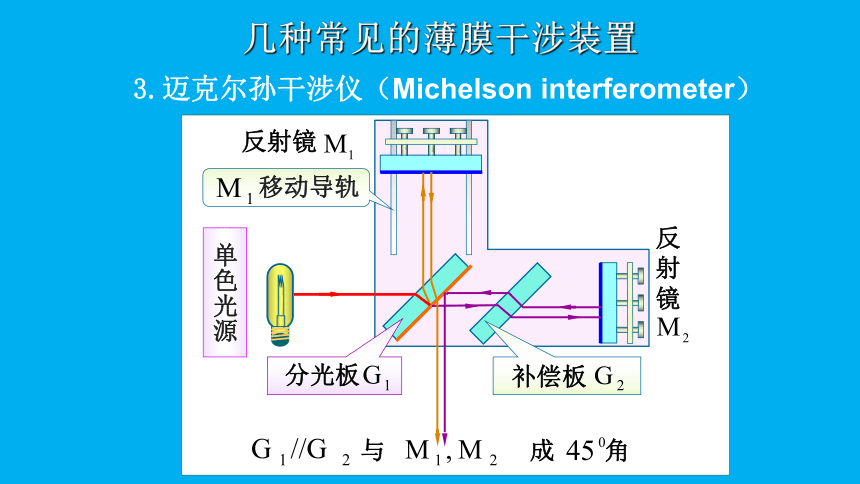

3.迈克尔孙干涉仪（Michelson interferometer）
几种常见的薄膜干涉装置
迈克尔孙干涉仪
反射镜
反射镜
单色光源
的像

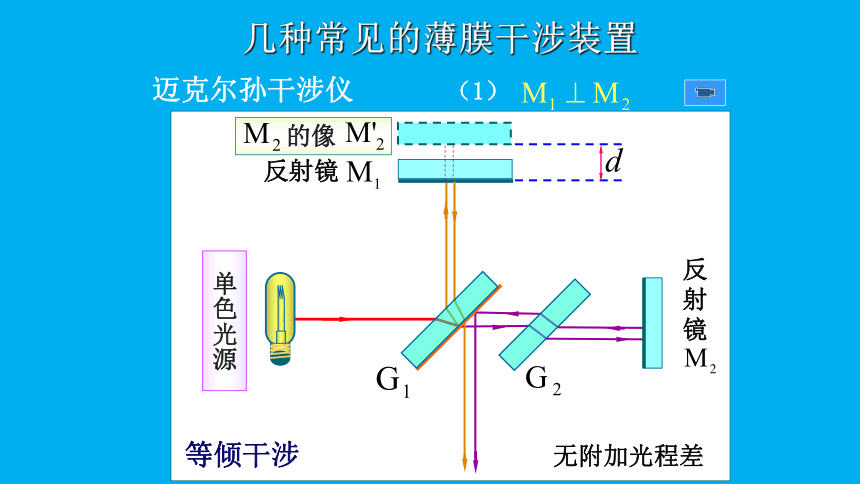

（1）
等倾干涉
无附加光程差
反射镜
反射镜
单色光源
几种常见的薄膜干涉装置
迈克尔孙干涉仪

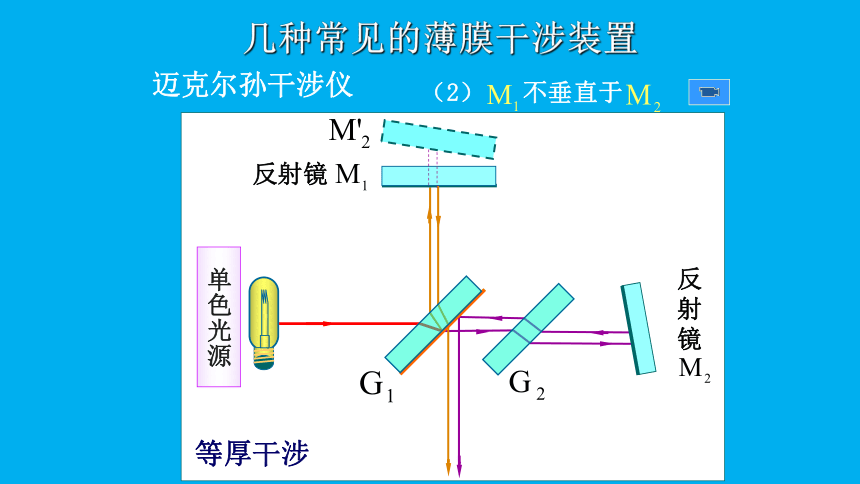

（2） 不垂直于
等厚干涉

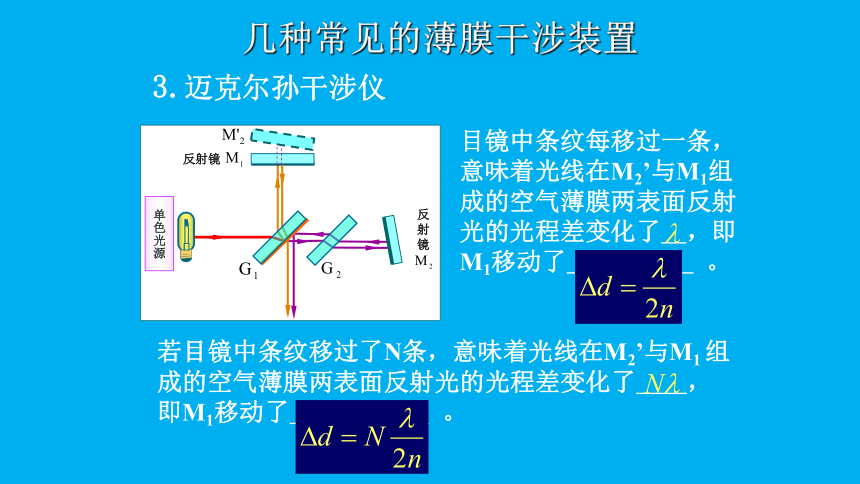

目镜中条纹每移过一条，意味着光线在M2’与M1组成的空气薄膜两表面反射光的光程差变化了 ，即M1移动了 。
几种常见的薄膜干涉装置
3.迈克尔孙干涉仪
反射镜
反射镜
单色光源
若目镜中条纹移过了N条，意味着光线在M2’与M1 组成的空气薄膜两表面反射光的光程差变化了 ，即M1移动了 。
例 在迈克耳孙干涉仪的两臂中，分别放置长 的玻璃管，其中一个抽成真空，另一个则储有压强为 的空气, 用以测量空气的折射率. 设所用光波波长为546nm，实验时，向真空玻璃管中逐渐充入空气，直至压强达到 为止 . 在此过程中，观察到107.2条干涉条纹的移动，试求空气的折射率 。
空气
2. 检验光学元件表面的平整度
1. 测细丝的直径
3.干涉膨胀仪
4. 测薄膜厚度
例1 如图所示，在双缝干涉实验中， 。 用波长为 的光照射双缝S1和S2 ，通过空气后在屏幕E上形成干涉条纹。已知P点处为第三级明条纹，则S1和S2到P点的光程差为 。若将整个装置放于某种透明液体中，P点为第四级明条纹，则该液体的折射率n= 。
S2
S1
P
r1
E
S
r2
例2 如图所示，折射率为 ，厚度为d的透明介质膜的上方和下方的透明介质的折射率分别为 和 ，已知 ，若用波长为 的单色平行光垂直入射到该薄膜上，则从薄膜上、下两表面反射的光束①与②的光程差为
（ ）
①
②
d
例3 如图所示，用波长为 的单色光照射双缝干涉实验装置，若将一折射率为n、劈角为 的透明劈尖b插入光线2中，则当劈尖b缓慢向上移动时（只遮住S2），屏C上的干涉条纹为
（ ）
间隔变大，向下移动
间隔不变，向下移动
间隔变小，向上移动
间隔不变，向上移动
b
S2
S1
C
1
2
O
