偏振光

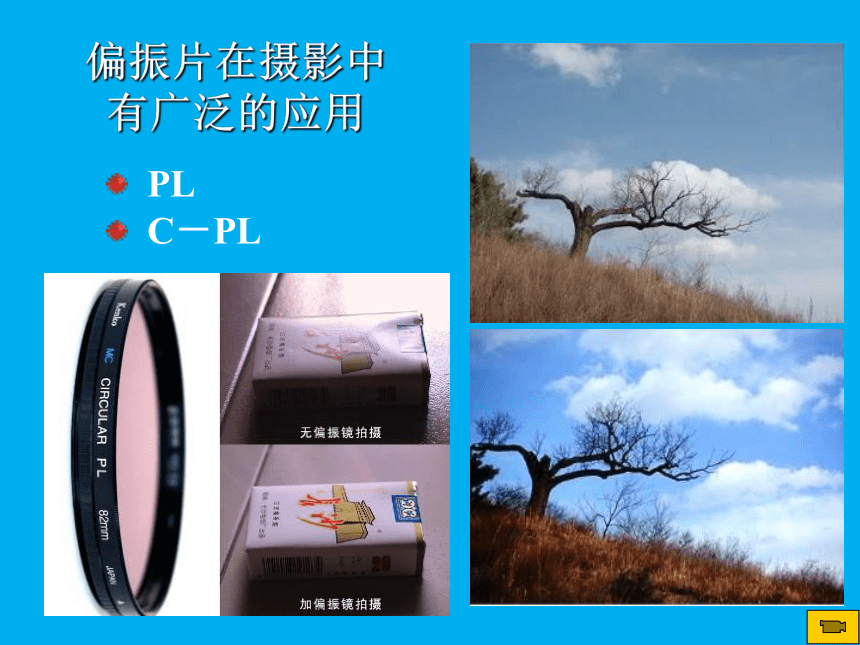

偏振片在摄影中有广泛的应用
PL
C－PL

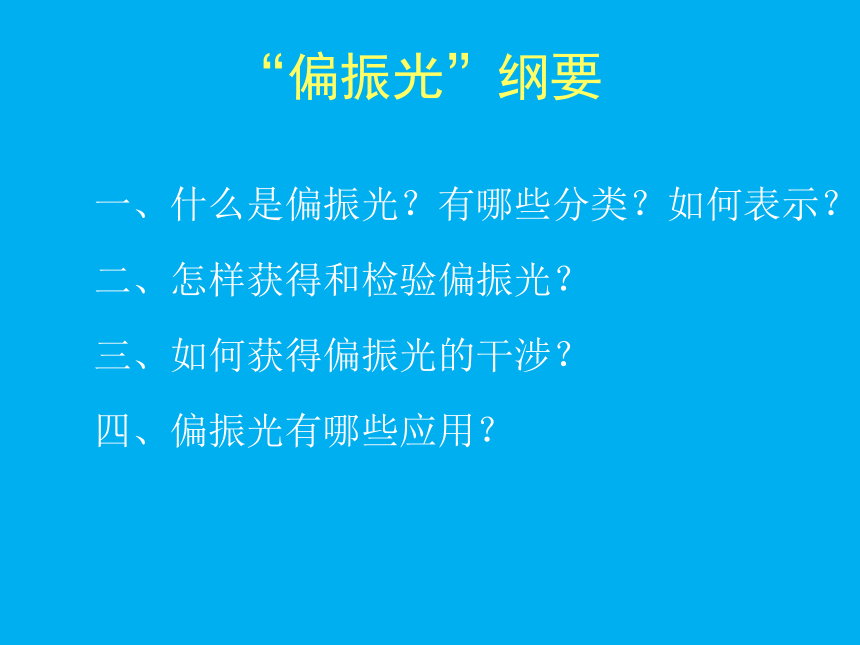

“偏振光”纲要
一、什么是偏振光？有哪些分类？如何表示？
二、怎样获得和检验偏振光？
三、如何获得偏振光的干涉？
四、偏振光有哪些应用？

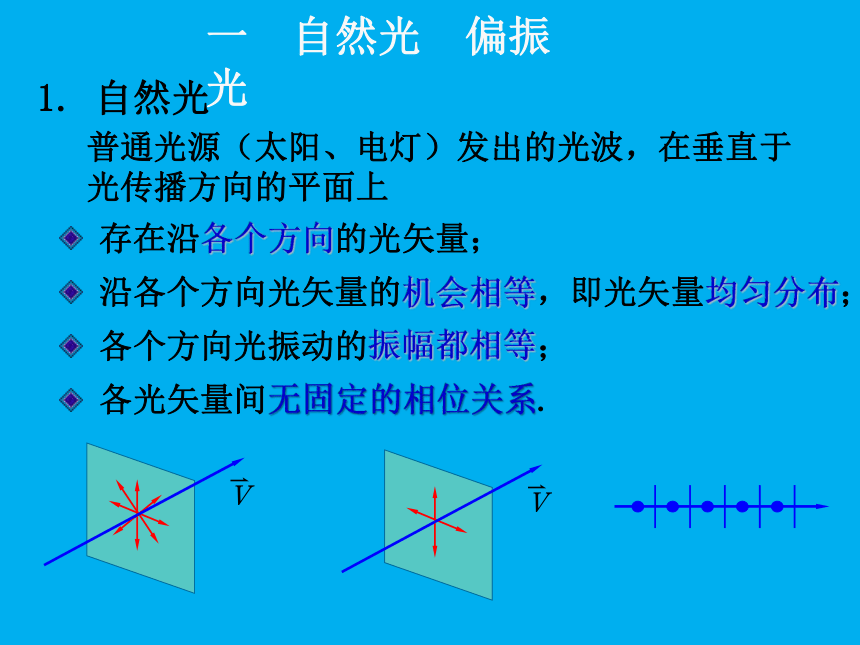

一　自然光 偏振光
1. 自然光
各光矢量间无固定的相位关系.
存在沿各个方向的光矢量；
各个方向光振动的振幅都相等；
沿各个方向光矢量的机会相等，即光矢量均匀分布；
普通光源（太阳、电灯）发出的光波，在垂直于光传播方向的平面上
光矢量不再均匀分布，在某一时刻只有一个方向的光矢量。
（1）线偏振光
（2）部分偏振光
（3）椭圆（圆）偏振光
振动面
一　自然光 偏振光
2. 偏振光

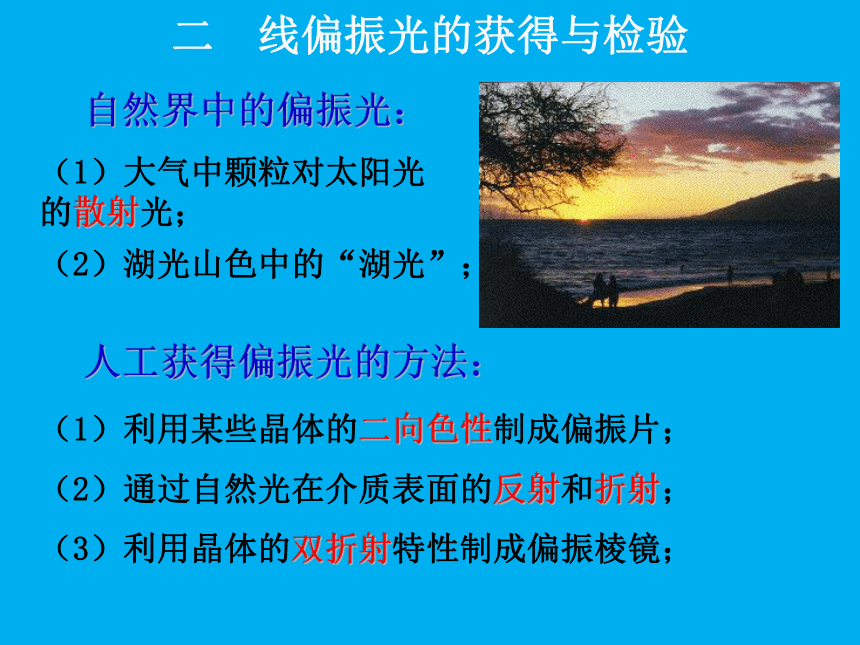

人工获得偏振光的方法：
（1）利用某些晶体的二向色性制成偏振片；
（2）通过自然光在介质表面的反射和折射；
（3）利用晶体的双折射特性制成偏振棱镜；
自然界中的偏振光：
（1）大气中颗粒对太阳光的散射光；
（2）湖光山色中的“湖光”；

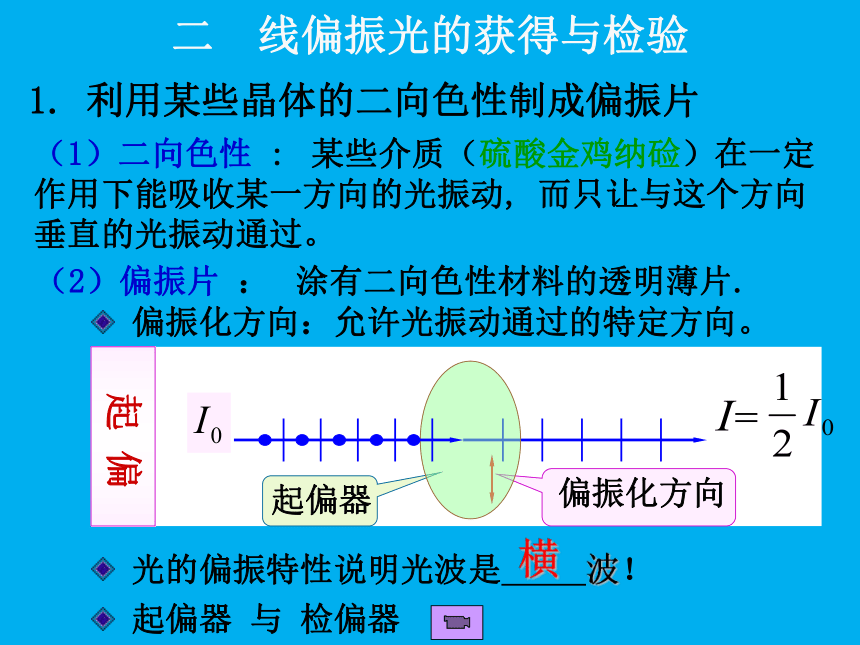

二　线偏振光的获得与检验
起 偏
（1）二向色性 : 某些介质（硫酸金鸡纳硷）在一定作用下能吸收某一方向的光振动, 而只让与这个方向垂直的光振动通过。
（2）偏振片 ： 涂有二向色性材料的透明薄片.
偏振化方向：允许光振动通过的特定方向。
偏振化方向
起偏器
1. 利用某些晶体的二向色性制成偏振片
二　线偏振光的获得与检验
光的偏振特性说明光波是 波！
横
起偏器 与 检偏器
3. 利用晶体的双折射特性制成偏振棱镜
（1）双折射现象
二　线偏振光的获得与检验
o光（寻常光）：遵循折射定律；
e光（非寻常光）：
在介质中的折射率随入射角改变；
不一定在入射面内。
3. 利用晶体的双折射特性制成偏振棱镜
二　线偏振光的获得与检验
（2）双折射晶体的光轴、主截面、主平面
光轴 当光沿着晶体某个方向传播时，o光和e光的折射率相等，传播方向相同，不发生双折射.
o
e
光轴
o
e
光轴
负晶体（ vone ）
正晶体（vo>ve , no如：方解石等
如：石英等
主截面 当光在一晶体表面入射时，此表面的法线与光轴所成的平面.
光轴
主平面 当光在单轴晶体中传播时，光线与光轴所成的平面.
O 光的振动方向垂直于其主截面；
光轴
光
光
光的振动方向平行于其主截面.
3. 利用晶体的双折射特性制成偏振棱镜
二　线偏振光的获得与检验
（当主截面与主平面重合时）
（3）尼科耳棱镜
B
C
A
D
光
光
加拿大树胶
3. 利用晶体的双折射特性制成偏振棱镜
二　线偏振光的获得与检验
方解石晶体
加拿大树胶
（3）尼科耳棱镜
3. 利用晶体的双折射特性制成偏振棱镜
二　线偏振光的获得与检验
（3）尼科耳棱镜
3. 利用晶体的双折射特性制成偏振棱镜
二　线偏振光的获得与检验
可用于起偏和检偏
讨论：（光轴平行于晶体表面）
相位差
光轴
（2） 波片和半波片
波片
半波片
三　惠更斯原理解释双折射现象
（1）o光和e光的
光程差
