电磁感应
Electromagnetic Induction
电
磁
1820奥斯特
？
1824 法拉第设想“磁能否产生电”
1831 实现：电磁感应现象
现代电力工业、电工和电子技术基础
electromagnetic induction
反映了物质世界的对称性
电磁感应定律
8-1
闭合导体回路
— 感应电动势
— 感应电流

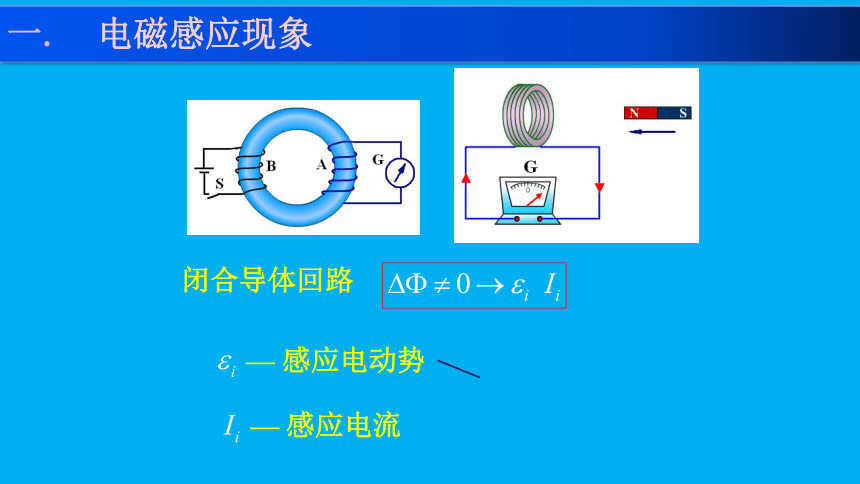

一. 电磁感应现象

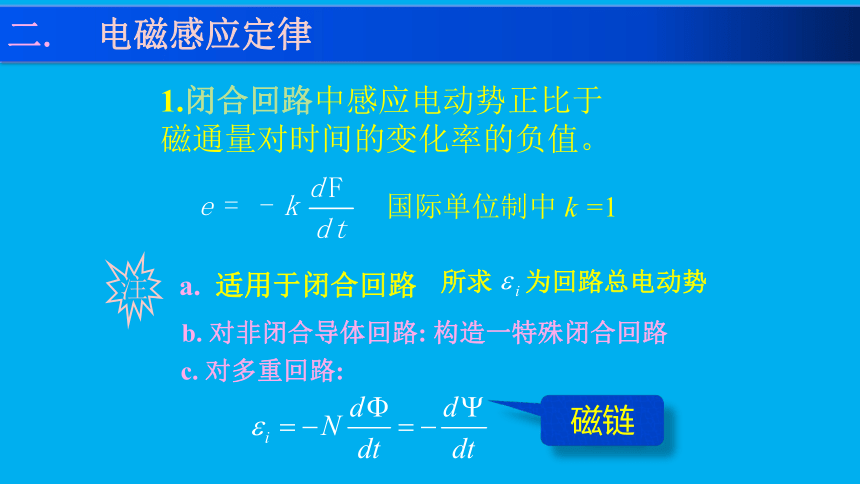

二. 电磁感应定律
国际单位制中 k =1
1.闭合回路中感应电动势正比于磁通量对时间的变化率的负值。
注
a. 适用于闭合回路
b. 对非闭合导体回路: 构造一特殊闭合回路
所求 为回路总电动势
c. 对多重回路:
磁链
先预设回路正方向（与 满足右螺旋为好）

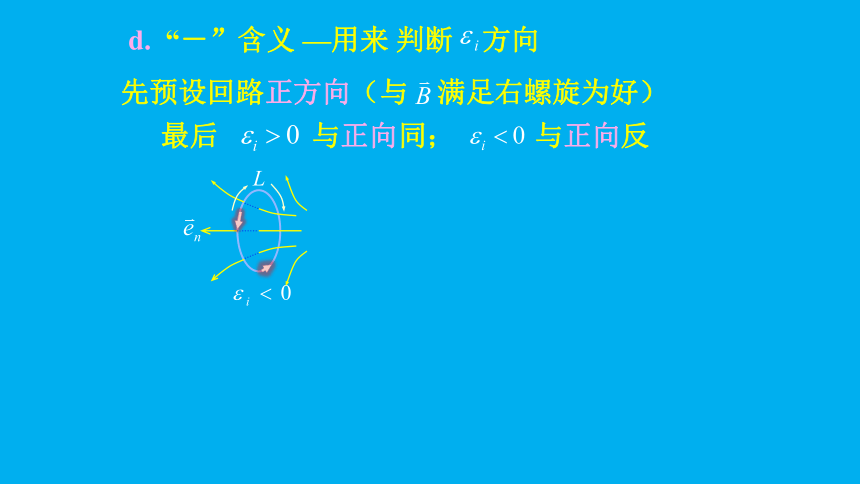

d. “－”含义 —用来 判断 方向
最后 与正向同； 与正向反
2. 楞次定律
闭合回路中感应电流的方向总是使得它所激发的磁场来反抗引起感应电流的磁通量的变化。
讨论
（1）定律中“反抗” “抵偿” “补偿”而不是抵消
（2）楞次定律是能量守恒定律的一种表现
判断各图中感应电动势的方向
× × × × ×
× × × × ×
× × × × ×
× × × × ×
× × × × ×
× × × × ×
开关
[例1] 如图一“无限长”载流直导线和一矩形导体回路共面，求下列情况回路中的感应电动势大小和方向。(1)回路静止，电流变化 ，I0为正常数，求 t =1s 时的感应电动势. (2) 电流恒定，回路以匀速率 v 向右平移，求图示位置时的感应电动势，(3)在 (1) (2)两种情况同时存在时, 如图示位置时, t =1s,求此时感应电动势.
a.非均匀磁场
I
分析：
b. 对(1)
对(2)
对(3)
例 长直载流导线与矩形线框置于同一平面内。当载流导线中通以电流 时，求t 时刻矩形线框中感应电动势的大小。
例 设有一半径为R ,高度为h 的铝圆盘, 其电导率为 . 把圆盘放在磁感强度为 的均匀磁场中, 磁场方向垂直盘面.设磁场随时间变化,且 为一常量. 求 ：（1）半径为r 处的感生电场； （2）盘内的感应电流.
一、Faraday电磁感应定律
（感应电流、感应电动势的大小和方向）
内容小结
二、动生电动势的计算
（洛伦兹力提供非静电力）
三、感生电动势的计算
（感生电场作为非静电场）
