(共11张PPT)
阻尼振动、受迫振动、共振
阻尼振动、受迫振动、共振

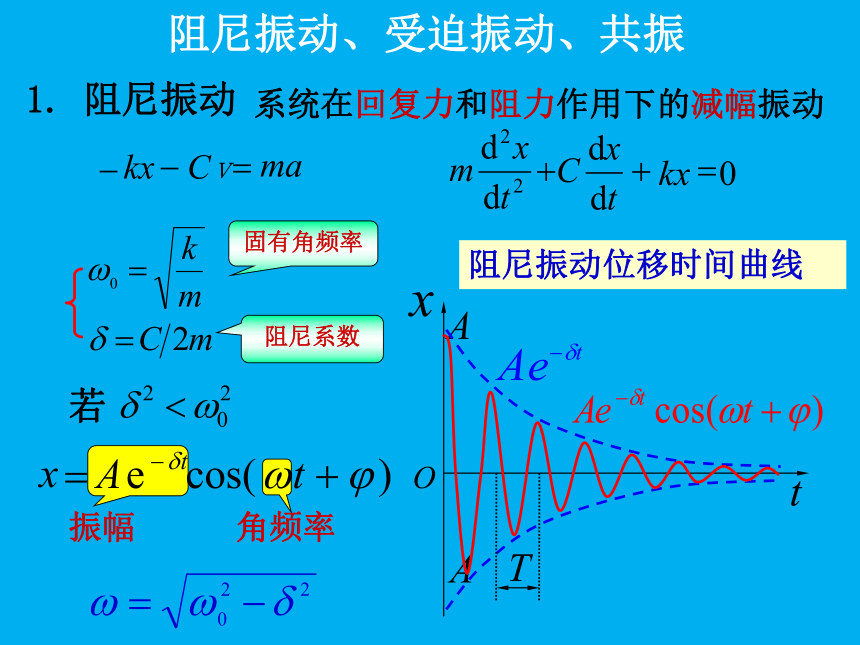

1. 阻尼振动
系统在回复力和阻力作用下的减幅振动
固有角频率
阻尼系数
角频率
振幅
阻尼振动位移时间曲线
若
阻尼振动、受迫振动、共振

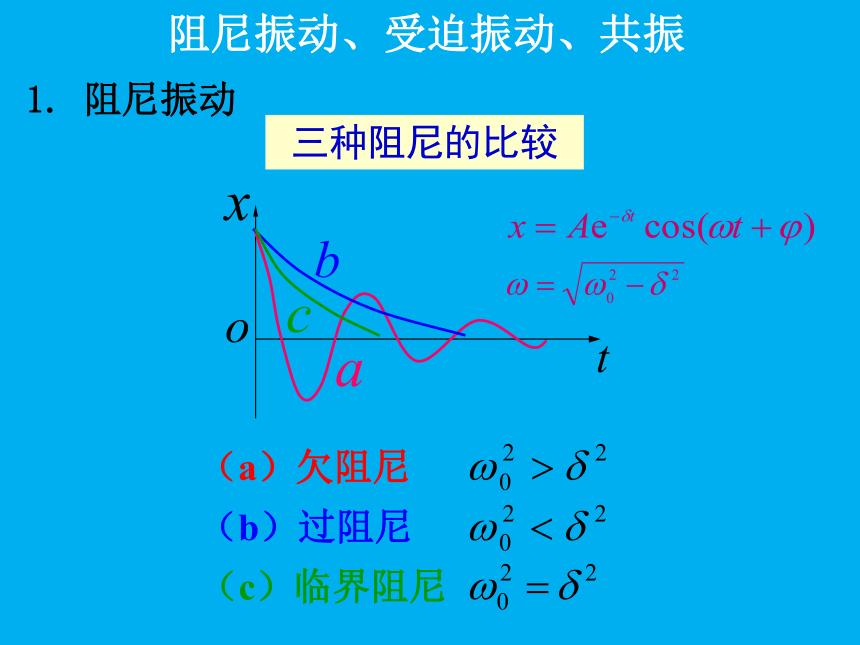

1. 阻尼振动
（b）过阻尼
（a）欠阻尼
（c）临界阻尼
三种阻尼的比较

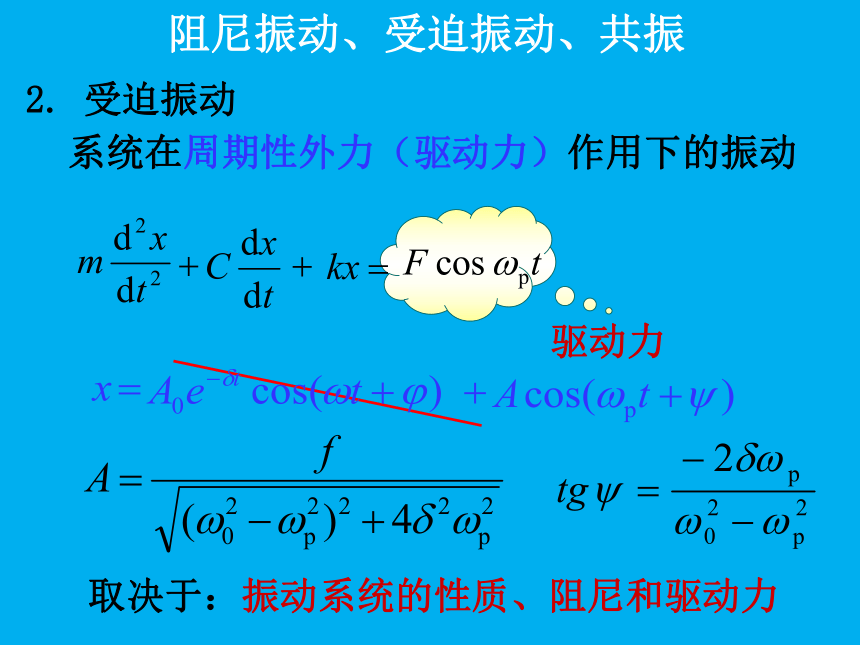

系统在周期性外力（驱动力）作用下的振动
阻尼振动、受迫振动、共振
2. 受迫振动
驱动力
取决于：振动系统的性质、阻尼和驱动力
共振频率
大阻尼
小阻尼
共振频率
共振振幅
阻尼

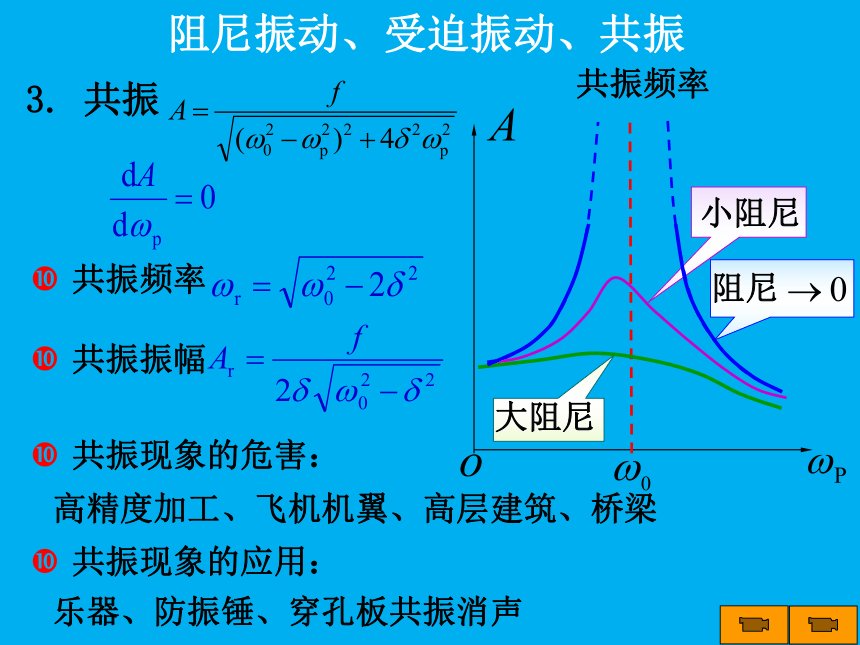

阻尼振动、受迫振动、共振
3. 共振
共振现象的危害：
高精度加工、飞机机翼、高层建筑、桥梁
共振现象的应用：
乐器、防振锤、穿孔板共振消声
上海环球金融中心490米
在第九十层（地上395米）设置了两台风阻尼器，可抗12级以上台风.
上海金茂大厦 420.5米
N1 N2
两偏振片通过P2 后:
1.原理
偏振光的干涉
四分之一波片使线偏振光变成椭圆（圆）偏振光
波片
（2）若晶片厚度均匀，则看不到干涉条纹。
a.采用劈状晶片；
c. 改变应力—光弹效应
b.用白光照射；
偏振光的干涉
2. 讨论
（1）N1∥N2
1. 当偏振光通过含有某种不对称分子的溶液时，它的振动平面会被扭转一个角度。化学家根据这种扭转的方向和角度的大小，就能够对这种分子（特别是有机化合物分子）的真实结构作出许多推断。
偏振光的应用
2. 立体电影
Three-dimensional movies are actually two movies being shown at the same time through two projectors.
例1 如图所示，在双缝干涉实验中， 。 用波长为 的光照射双缝S1和S2 ，通过空气后在屏幕E上形成干涉条纹。已知P点处为第三级明条纹，则S1和S2到P点的光程差为 。若将整个装置放于某种透明液体中，P点为第四级明条纹，则该液体的折射率n= 。
S2
S1
P
r1
E
S
r2
例2 如图所示，折射率为 ，厚度为d的透明介质膜的上方和下方的透明介质的折射率分别为 和 ，已知 ，若用波长为 的单色平行光垂直入射到该薄膜上，则从薄膜上、下两表面反射的光束①与②的光程差为
（ ）
①
②
d
