(共13张PPT)
光栅衍射

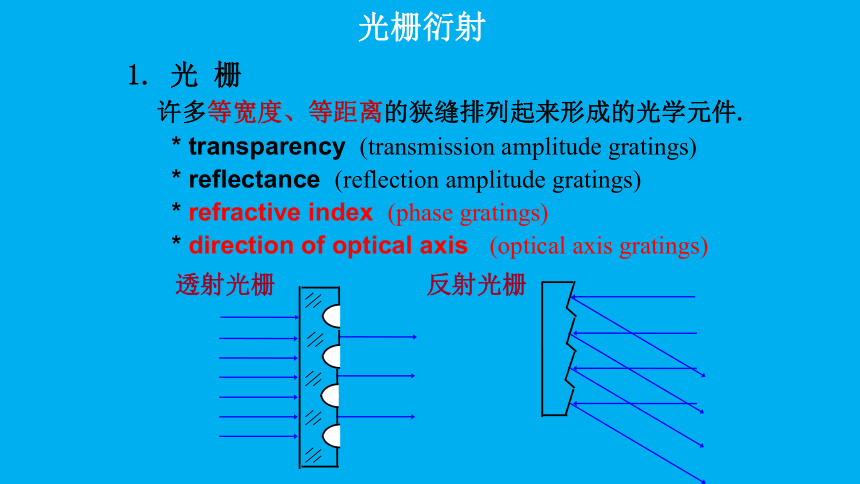

1. 光 栅
光栅衍射
许多等宽度、等距离的狭缝排列起来形成的光学元件.
反射光栅
透射光栅
* transparency (transmission amplitude gratings)
* reflectance (reflection amplitude gratings)
* refractive index (phase gratings)
* direction of optical axis (optical axis gratings)

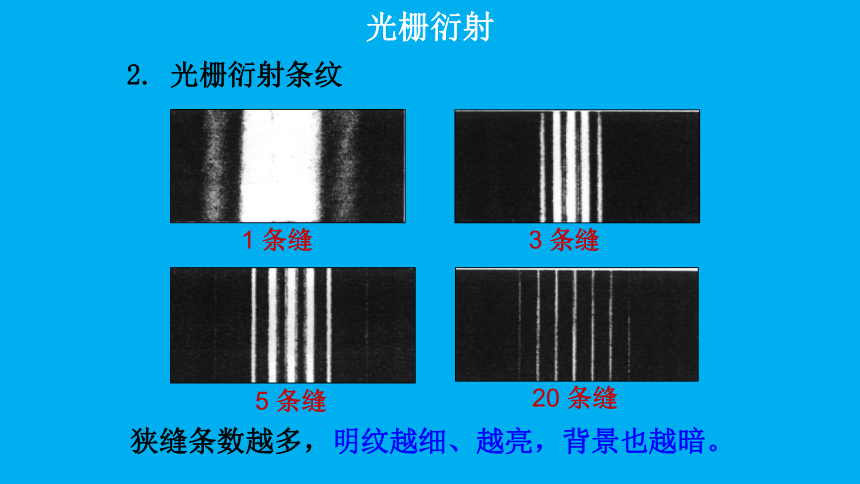

2. 光栅衍射条纹
1 条缝
20 条缝
3 条缝
5 条缝
光栅衍射
狭缝条数越多，明纹越细、越亮，背景也越暗。
2. 光栅衍射条纹
光栅衍射
狭缝条数越多，明纹越细、越亮，背景也越暗。

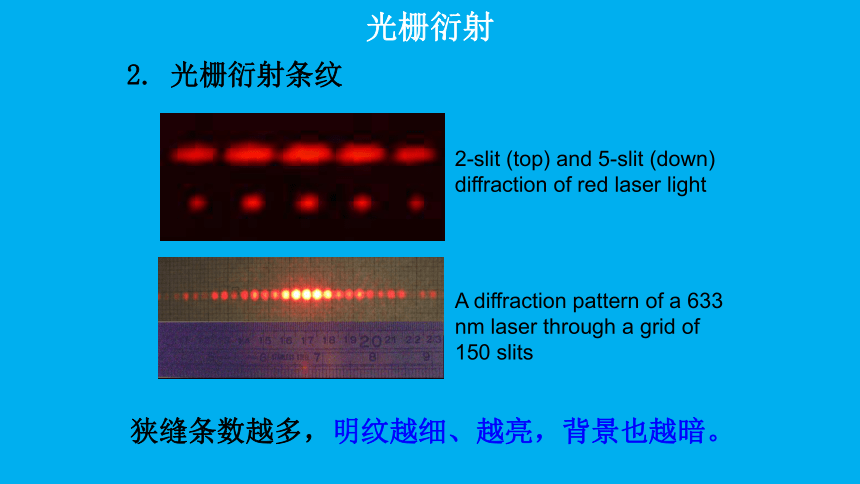

2-slit (top) and 5-slit (down) diffraction of red laser light
A diffraction pattern of a 633 nm laser through a grid of 150 slits

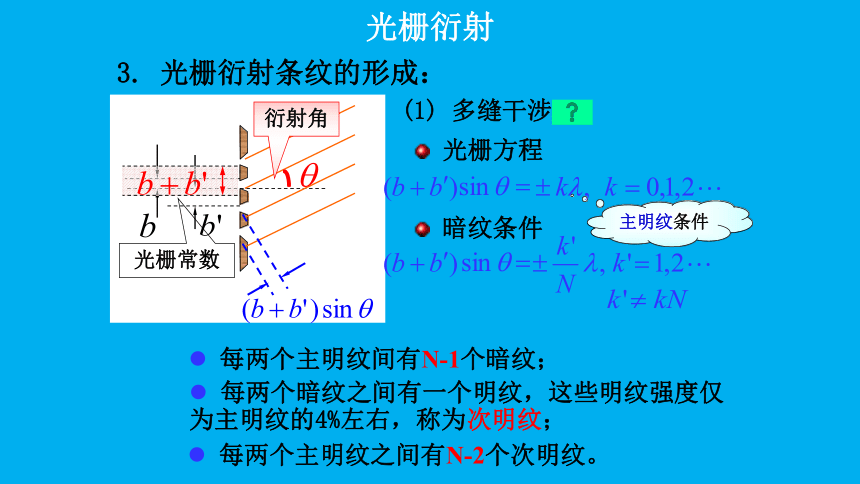

3. 光栅衍射条纹的形成：
光栅衍射
光栅常数
衍射角
光栅方程
主明纹条件
暗纹条件
每两个主明纹间有N-1个暗纹；
每两个暗纹之间有一个明纹，这些明纹强度仅为主明纹的4%左右，称为次明纹；
每两个主明纹之间有N-2个次明纹。
(1) 多缝干涉

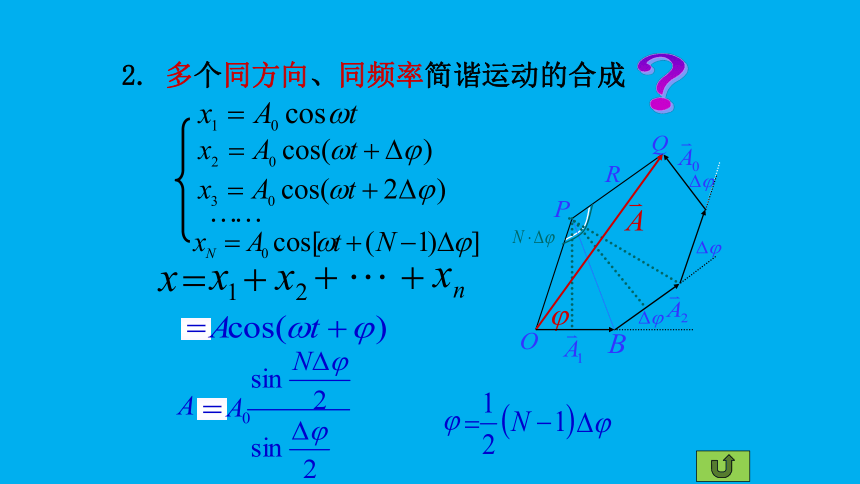

2. 多个同方向、同频率简谐运动的合成
？
（2）单缝衍射的调制作用
衍射角越大，光强越小；
(a)
(b)
(c)
3. 光栅衍射条纹的形成：
光栅衍射
单缝衍射＋多缝干涉
N=5
导致缺级现象
缺级条件：
N条缝光栅的衍射条纹
衍射条纹的形成
4. 衍射光谱
由
当入射光为白光时，同级的不同颜色的明条纹按波长顺序分开形成衍射光谱.（400nm～760nm）
光栅衍射
three diffracted orders of a light bulb of a flashlight seen through a transmissive grating.
4. 衍射光谱(是光栅光谱吗？)
光栅衍射
连续光谱：炽热物体光谱
线状光谱：放电管中气体放电
带状光谱：分子光谱
例: 光栅每厘米3000条刻痕，且 ，以
垂直入射，能观测得多少主明纹？
（3）若以 角倾斜入射光栅，在屏上显示的全部级数为多少？
（1）光栅常数（ ）和缝宽b ；
（2）在屏上实际显示的全部级数为多少？
例:λ=600nm单色光垂直入射光栅，已知第二级、第三级明纹分别位于 处，且第4级缺级，求：
1.掌握用菲涅耳半波带法分析单缝衍射条纹
的形成、位置和特征；
2.掌握光栅衍射条纹的形成、位置和特征。
小 结
暗纹中心
明纹中心
光栅方程
（主明纹条件）
缺级条件
