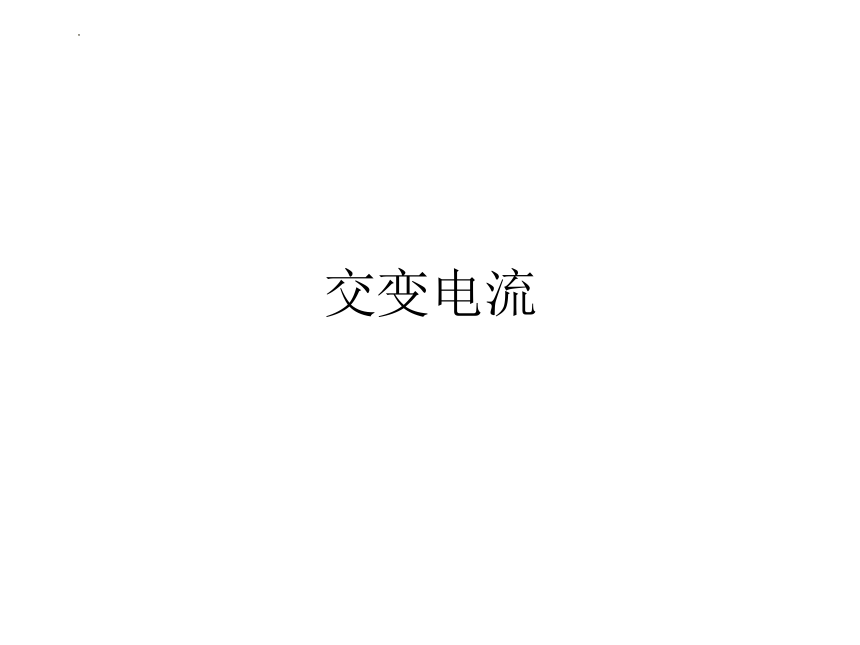

交变电流

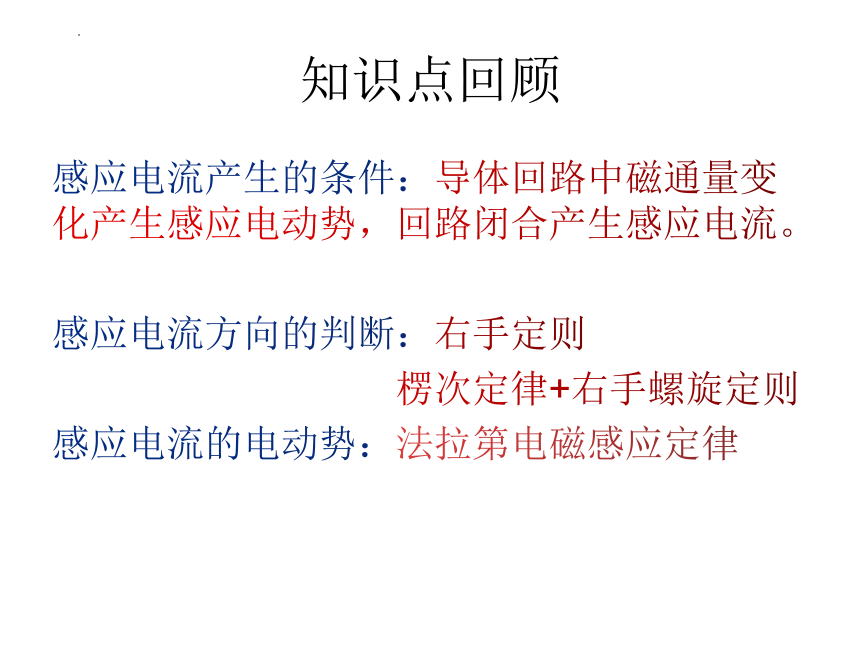

知识点回顾
感应电流产生的条件：导体回路中磁通量变化产生感应电动势，回路闭合产生感应电流。
感应电流方向的判断：右手定则
楞次定律+右手螺旋定则
感应电流的电动势：法拉第电磁感应定律
生活中常见的“电源”：

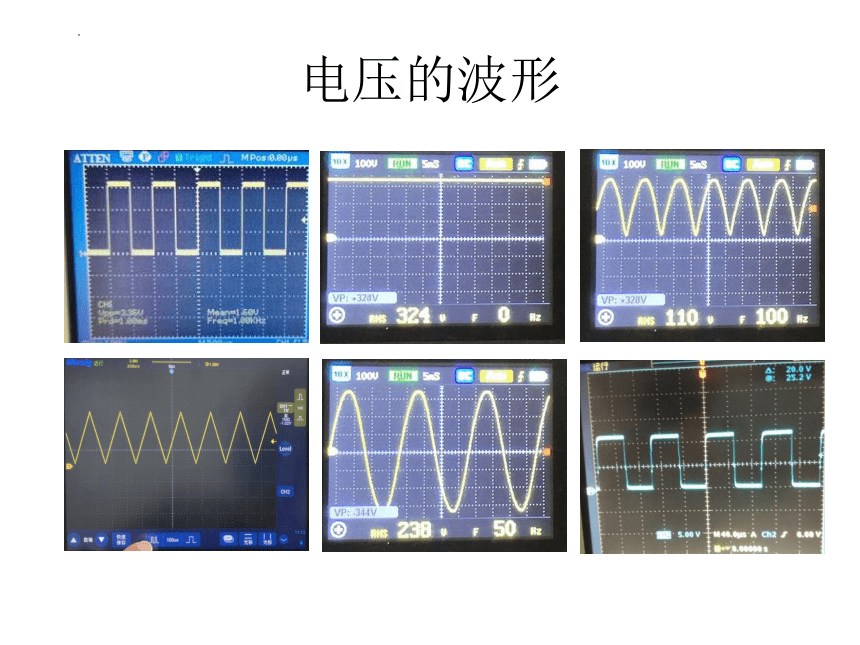

电压的波形

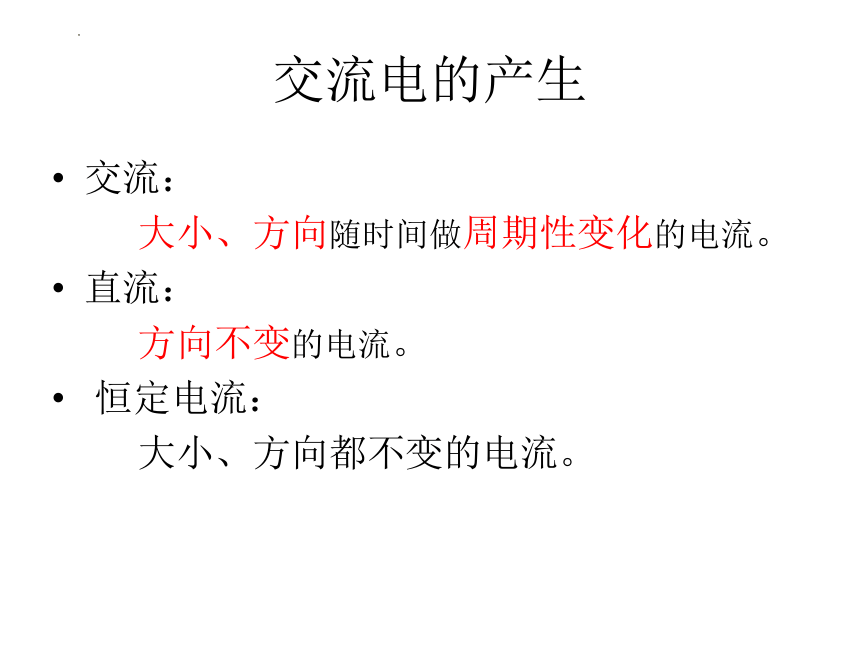

交流电的产生
交流：
大小、方向随时间做周期性变化的电流。
直流：
方向不变的电流。
恒定电流：
大小、方向都不变的电流。

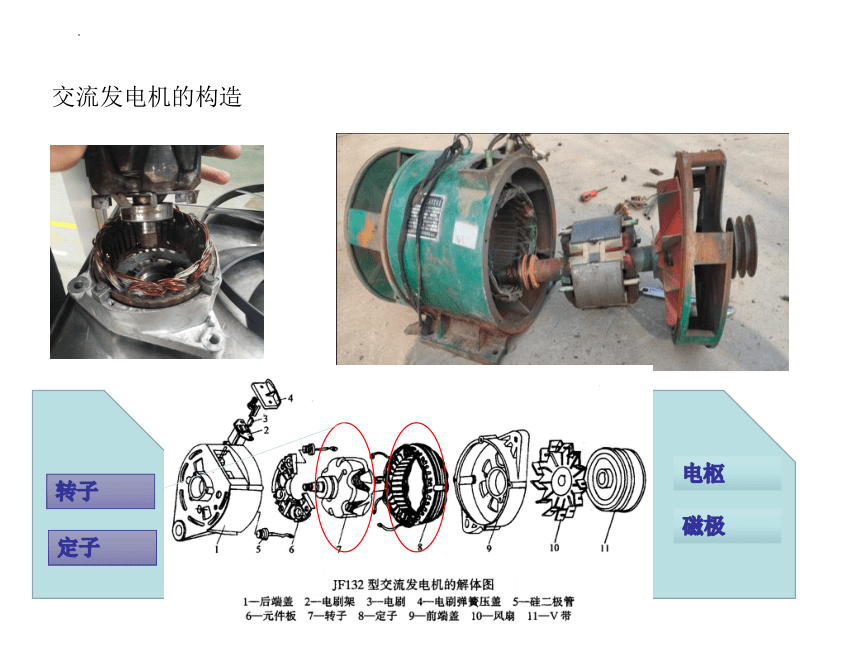

交流发电机的构造
转子
定子
电枢
磁极

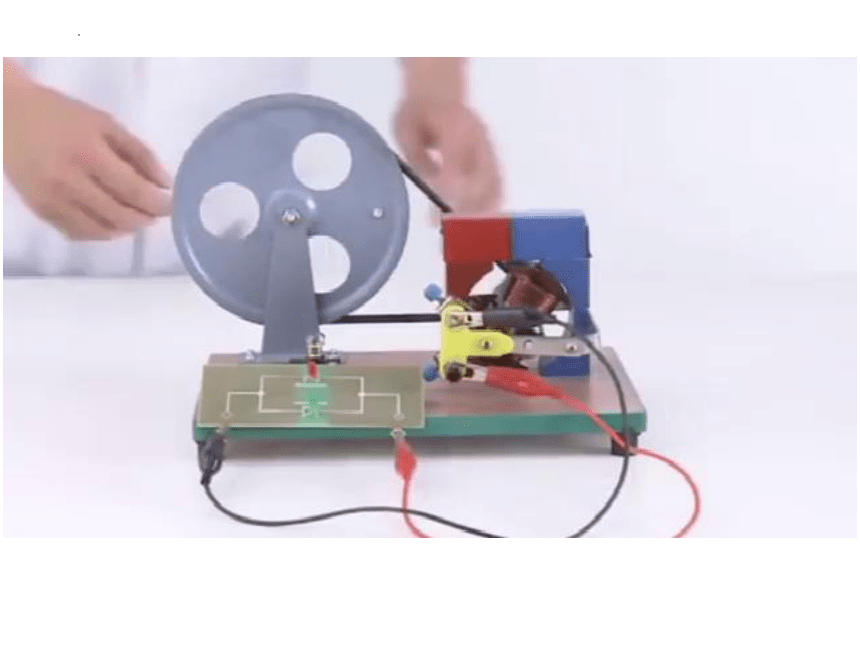

发电机简化模型
磁极
线圈（电枢）
滑环
电刷
请注意区分两种滑环的连接方式
电流方向从电源开始向外电路判断
电流方向：AEFDCBA
电流方向：ABCDEFA
磁通量减小
感应电动势增大
磁通量增大
感应电动势减小
磁通量增大
感应电动势减小
磁通量减小
感应电动势增大
感应电流方向变化
感应电流方向变化
每转一圈，过两次中性面，两次与中线面垂直，电流方向改变两次，电流出现两次峰值。
偏离中性面：……
靠近中性面：……
中性面
线圈平面与磁场垂直
磁通量最大
磁通量变化率为零；感应电动势为零（e=0）；
无感应电流（i=0）。
电流方向发生变化。
中性面的垂面
线圈平面与磁场平行
磁通量为零
磁通量变化率最大；
感应电动势e最大；
感应电流i最大。
正弦式交变电流的变化规律
从中性面开始计时，AD=l，AB=d，
角速度，运动时间t：
θ=？
导体棒AB运动速度多大？
AB有效切割速度为多少？
AB感应电动势多大？
整个线圈中感应电动势多大？
v∥
v⊥
B
v
A(B)
D(C)
θ
θ
峰值·：
正弦式电流
按正弦规律变化的交流电叫做正弦式交变电流。
按余弦规律变化可认为是从与中性面垂直的位置开始计时。
交变电流的产生
正弦式交流电产生条件：
匀强磁场
线圈匀速转动
线圈转轴垂直于磁场方向。
如何判断感应电流的方向？
使用右手定则
小结
交流：大小、方向随时间做周期性变化的电流。
直流：方向不变的电流。
恒定电流：大小、方向都不变的电流。
正弦式交变电流
产生：匀强磁场；线圈匀速转动；线圈转轴垂直于磁场方向。
表达式：
中性面：与磁场垂直的平面，最大，E=0，I=0。
线圈每转动一周，两次经过中性面，交流电的方向改变两次
中性面的垂面：与磁场方向平行，为0，E最大，I最大。
e=Emsin ωt
u=Umsin ωt
i=Imsin ωt
峰值·：
