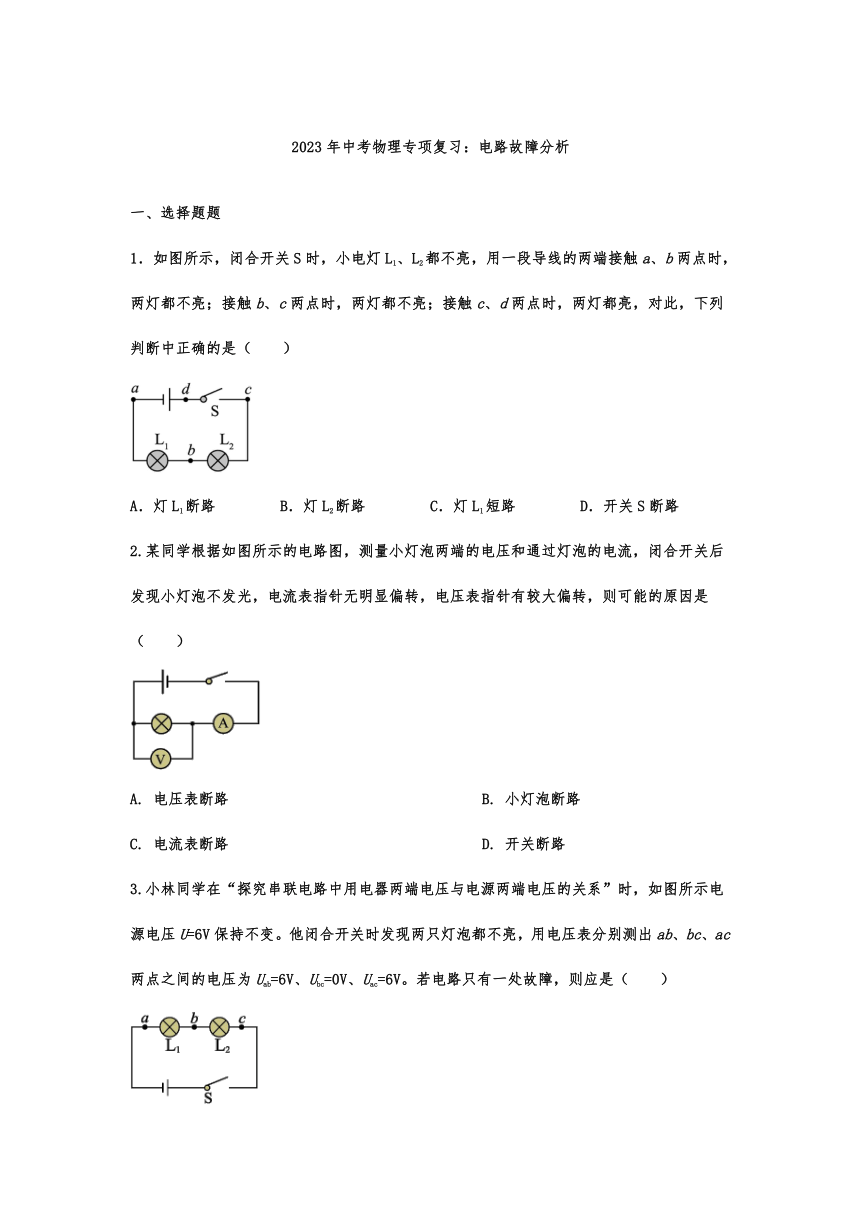

2023年中考物理专项复习：电路故障分析
一、选择题题
1．如图所示，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮，对此，下列判断中正确的是（　　）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．开关S断路
2.某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是（　　）
A. 电压表断路 B. 小灯泡断路
C. 电流表断路 D. 开关断路
3.小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（　　）
A. 灯泡L1短路 B. 灯泡L1断路
C. 灯泡L2短路 D. 开关S断路

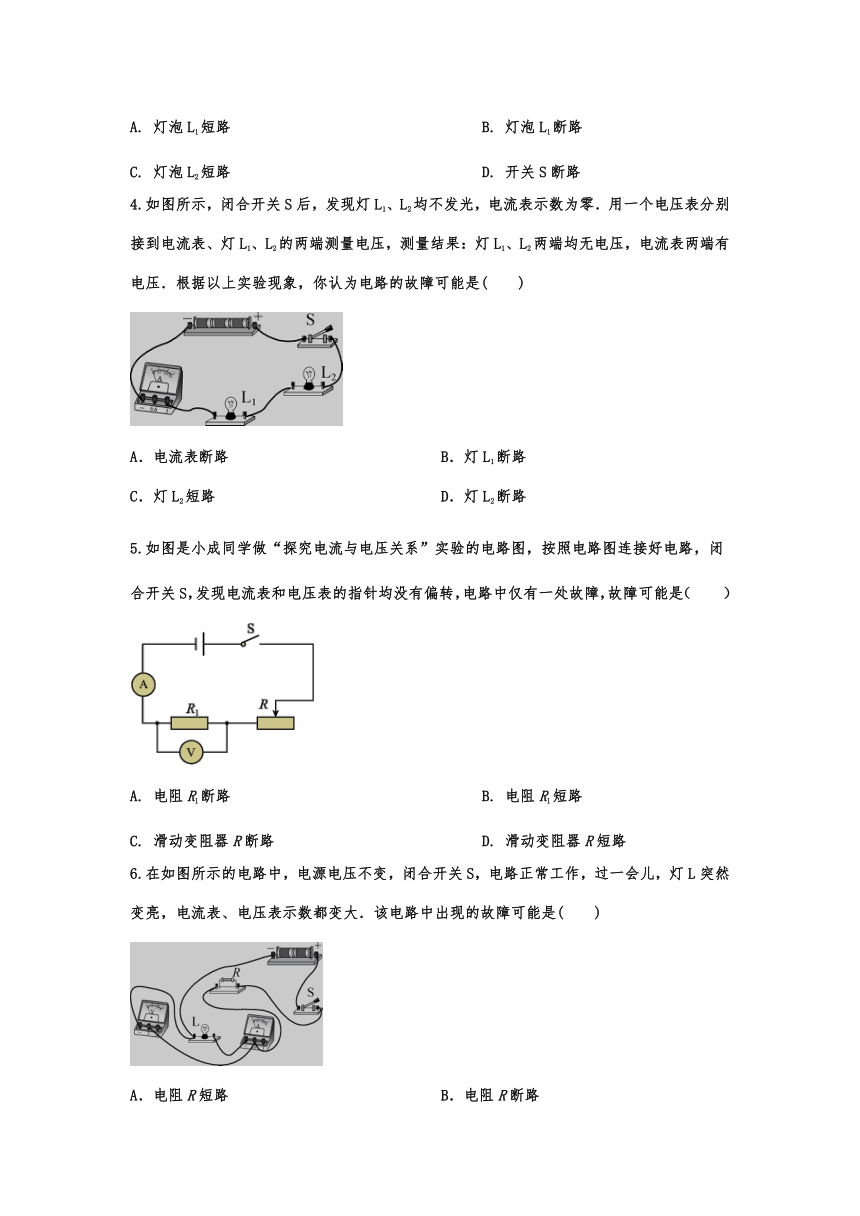

4.如图所示，闭合开关S后，发现灯L1、L2均不发光，电流表示数为零．用一个电压表分别接到电流表、灯L1、L2的两端测量电压，测量结果：灯L1、L2两端均无电压，电流表两端有电压．根据以上实验现象，你认为电路的故障可能是(　　)
A．电流表断路　 B．灯L1断路
C．灯L2短路　 D．灯L2断路
5.如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（　　）
A. 电阻R1断路 B. 电阻R1短路
C. 滑动变阻器R断路 D. 滑动变阻器R短路
6.在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大．该电路中出现的故障可能是(　　)
A．电阻R短路　 B．电阻R断路
C．灯L短路　 D．灯L断路

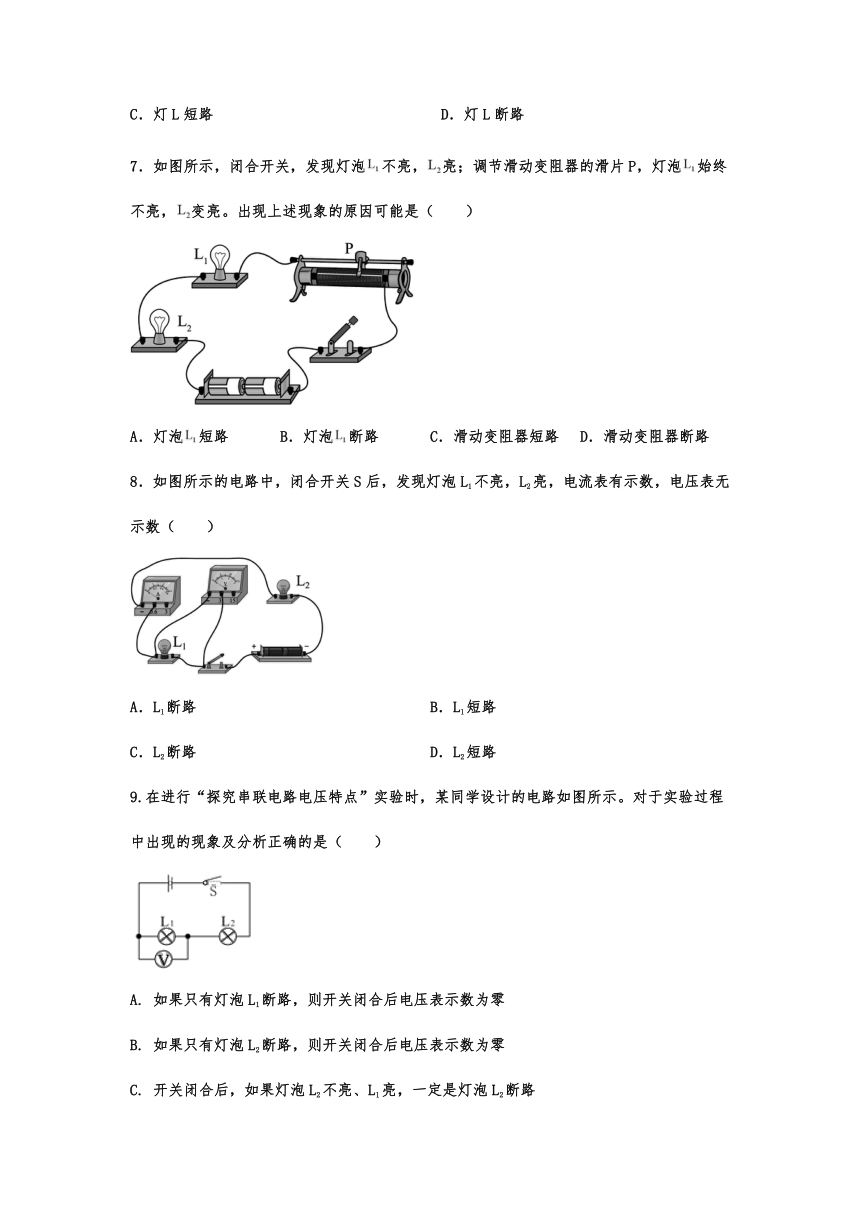

7．如图所示，闭合开关，发现灯泡不亮，亮；调节滑动变阻器的滑片P，灯泡始终不亮，变亮。出现上述现象的原因可能是（　　）
A．灯泡短路 B．灯泡断路 C．滑动变阻器短路 D．滑动变阻器断路
8．如图所示的电路中，闭合开关S后，发现灯泡L1不亮，L2亮，电流表有示数，电压表无示数（　　）
A．L1断路 B．L1短路
C．L2断路 D．L2短路
9.在进行“探究串联电路电压特点”实验时，某同学设计的电路如图所示。对于实验过程中出现的现象及分析正确的是（　　）
A. 如果只有灯泡L1断路，则开关闭合后电压表示数为零
B. 如果只有灯泡L2断路，则开关闭合后电压表示数为零
C. 开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2断路
D. 开关闭合后，如果电压表示数为电源电压，一定是灯泡L2短路
10.如图，电源电压不变，两只电表均完好。开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现短路或断路故障，则可能的情况是（　　）
A．电压表指针发生偏转，灯泡L1短路
B．电压表指针发生偏转，灯泡L1断路
C．电流表指针发生偏转，灯泡L1短路
D．电流表指针发生偏转，灯泡L2断路
11.如图所示是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图．已知电源电压为4.5 V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮．用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5 V．则下列判断中正确的是(　　)
A．灯泡L1的灯丝断了　 B．开关接触不良
C．灯泡L2的灯丝断了　 D．灯泡L2被短路

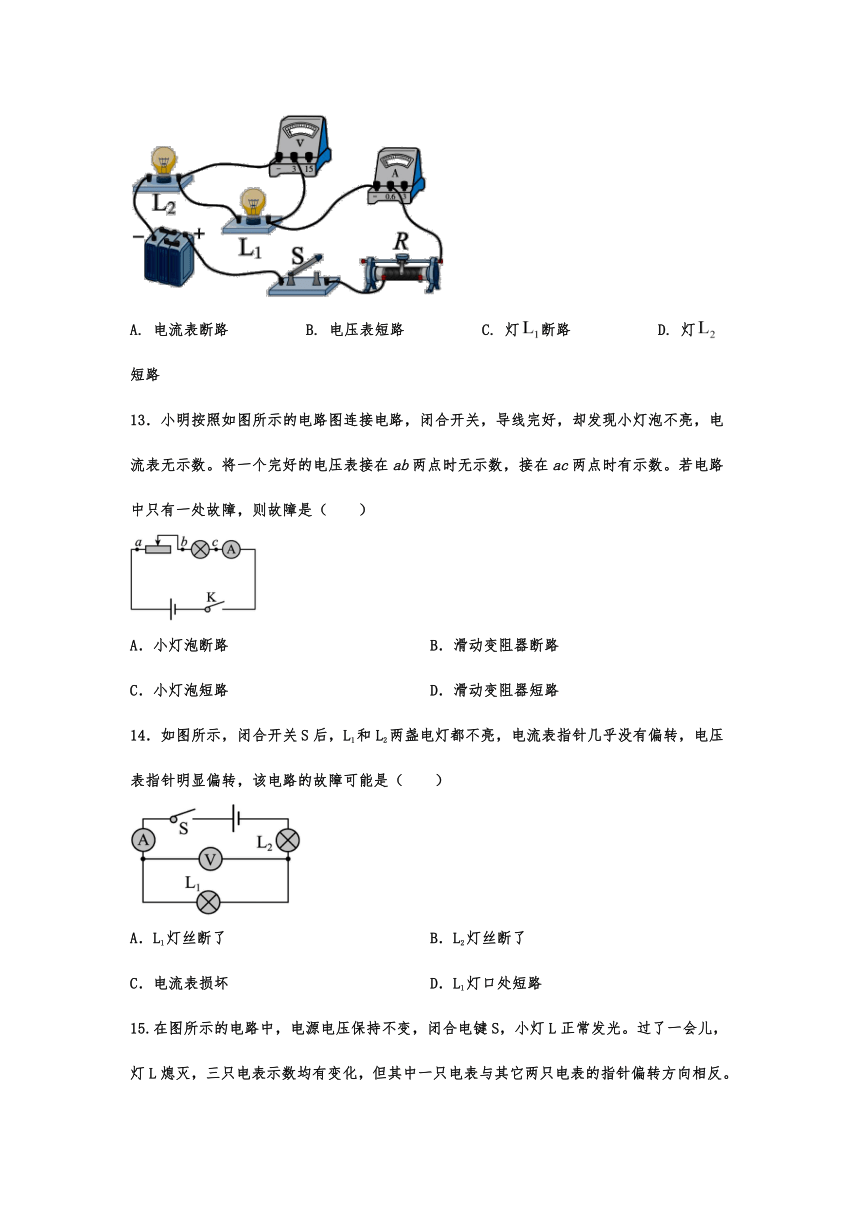

12.小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A. 电流表断路 B. 电压表短路 C. 灯断路 D. 灯短路
13．小明按照如图所示的电路图连接电路，闭合开关，导线完好，却发现小灯泡不亮，电流表无示数。将一个完好的电压表接在ab两点时无示数，接在ac两点时有示数。若电路中只有一处故障，则故障是（　　）
A．小灯泡断路 B．滑动变阻器断路
C．小灯泡短路 D．滑动变阻器短路
14．如图所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是（　　）
A．L1灯丝断了 B．L2灯丝断了
C．电流表损坏 D．L1灯口处短路
15.在图所示的电路中，电源电压保持不变，闭合电键S，小灯L正常发光。过了一会儿，灯L熄灭，三只电表示数均有变化，但其中一只电表与其它两只电表的指针偏转方向相反。若电路中的故障只有一处，且只发生在灯L或电阻R上，则下列判断正确的是（　　）
A. 一定是电阻R断路 B. 一定是小灯L断路
C. 可能是电阻R短路 D. 可能是小灯L短路
二、填空题
16．在如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表变为零、电压表的示数不变，则产生这一现象的原因是________
17.如图，电源电压为3V，合上开关时，发现灯L1亮而灯L2不亮，则灯　 　被短路（选填“L1”或“L2”），此时电压表V1的示数为　 　V，电压表V2的示数为　 　V。
18.在如图所示电路中，两只相同的灯泡L1、L2在闭合开关后都能发光．过一会儿，两只灯泡突然都熄灭了，若电路发生的故障是灯L1灯丝断了，则电流表________示数；若电路发生的故障是灯L2灯丝断了，则电压表________示数．(均选填“有”或“无”)
19.在如图所示的电路中，电源电压保持不变，闭合开关S，一段时间后，灯L突然熄灭．如果电路中只有一处故障且只发生在灯L或电阻R处，为了检测故障，将一完好的检测灯L′并联在L两端，观察到检测灯L′也不发光．电路中可能存在的故障是________________．若将检测灯L′重新并联到电阻R两端，________(选填“能”或“不能”)根据灯L和灯L′的发光情况判断出故障．
20.“新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为此综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件_________的作用，具有优异的_________（选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯处发生_________。
21．如图所示的电路中，电源电压不变．闭合电键S，电路正常工作．（故障只发生在L或R上）
① 若过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则故障是______________；
② 若过了一会儿，灯L熄灭，两个电表的示数同时变小，则故障是____________．
22．在如图所示的电路中，电源电压保持不变，开关S处于闭合状态，小灯L不发光，电路中只有一个电表有示数．如果电路中只有一处故障且故障只可能发生在电阻R或小灯L上，则
（1）故障可能是______．
（2）请任选一种故障，对开关S由闭合到断开时两电表示数的变化情况作出判断．_____
23．通过如图所示电路图测量“2.5V 0.3A”电灯泡电功率，闭合开关，发现看不到小灯泡发光，想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因。测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。
Uab/V Ucd/V 电流表示数I/A 看不到灯亮的原因
情况一 2.10 0 0.30 ______
情况二 2.20 0.40 0.14 _____
2023年中考物理专项复习：电路故障分析参考答案
一、选择题题
1．如图所示，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮，对此，下列判断中正确的是（　　）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．开关S断路
【答案】D
2.某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是（　　）
A. 电压表断路 B. 小灯泡断路
C. 电流表断路 D. 开关断路
【答案】B
3.小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（　　）
A. 灯泡L1短路 B. 灯泡L1断路
C. 灯泡L2短路 D. 开关S断路
【答案】B
4.如图所示，闭合开关S后，发现灯L1、L2均不发光，电流表示数为零．用一个电压表分别接到电流表、灯L1、L2的两端测量电压，测量结果：灯L1、L2两端均无电压，电流表两端有电压．根据以上实验现象，你认为电路的故障可能是(　　)
A．电流表断路　 B．灯L1断路
C．灯L2短路　 D．灯L2断路
【答案】A　
5.如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（　　）
A. 电阻R1断路 B. 电阻R1短路
C. 滑动变阻器R断路 D. 滑动变阻器R短路
【答案】C
6.在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大．该电路中出现的故障可能是(　　)
A．电阻R短路　 B．电阻R断路
C．灯L短路　 D．灯L断路
【答案】A　
7．如图所示，闭合开关，发现灯泡不亮，亮；调节滑动变阻器的滑片P，灯泡始终不亮，变亮。出现上述现象的原因可能是（　　）
A．灯泡短路 B．灯泡断路 C．滑动变阻器短路 D．滑动变阻器断路
【答案】A
8．如图所示的电路中，闭合开关S后，发现灯泡L1不亮，L2亮，电流表有示数，电压表无示数（　　）
A．L1断路 B．L1短路
C．L2断路 D．L2短路
【答案】B
9.在进行“探究串联电路电压特点”实验时，某同学设计的电路如图所示。对于实验过程中出现的现象及分析正确的是（　　）
A. 如果只有灯泡L1断路，则开关闭合后电压表示数为零
B. 如果只有灯泡L2断路，则开关闭合后电压表示数为零
C. 开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2断路
D. 开关闭合后，如果电压表示数为电源电压，一定是灯泡L2短路
【答案】B
10.如图，电源电压不变，两只电表均完好。开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现短路或断路故障，则可能的情况是（　　）
A．电压表指针发生偏转，灯泡L1短路
B．电压表指针发生偏转，灯泡L1断路
C．电流表指针发生偏转，灯泡L1短路
D．电流表指针发生偏转，灯泡L2断路
【答案】BC。
11.如图所示是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图．已知电源电压为4.5 V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮．用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5 V．则下列判断中正确的是(　　)
A．灯泡L1的灯丝断了　 B．开关接触不良
C．灯泡L2的灯丝断了　 D．灯泡L2被短路
【答案】C　
12.小明在做电学实验时，连接电路如图所示。闭合开关，灯不发光，发光，电流表有示数，电压表无示数。电路故障可能是（ ）
A. 电流表断路 B. 电压表短路 C. 灯断路 D. 灯短路
【答案】B
13．小明按照如图所示的电路图连接电路，闭合开关，导线完好，却发现小灯泡不亮，电流表无示数。将一个完好的电压表接在ab两点时无示数，接在ac两点时有示数。若电路中只有一处故障，则故障是（　　）
A．小灯泡断路 B．滑动变阻器断路
C．小灯泡短路 D．滑动变阻器短路
【答案】A
14．如图所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是（　　）
A．L1灯丝断了 B．L2灯丝断了
C．电流表损坏 D．L1灯口处短路
【答案】A
15.在图所示的电路中，电源电压保持不变，闭合电键S，小灯L正常发光。过了一会儿，灯L熄灭，三只电表示数均有变化，但其中一只电表与其它两只电表的指针偏转方向相反。若电路中的故障只有一处，且只发生在灯L或电阻R上，则下列判断正确的是（　　）
A. 一定是电阻R断路 B. 一定是小灯L断路
C. 可能是电阻R短路 D. 可能是小灯L短路
【答案】D
二、填空题
16．在如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表变为零、电压表的示数不变，则产生这一现象的原因是________
【答案】L1断路
17.如图，电源电压为3V，合上开关时，发现灯L1亮而灯L2不亮，则灯　 　被短路（选填“L1”或“L2”），此时电压表V1的示数为　 　V，电压表V2的示数为　 　V。
【答案】L2；3；0。
18.在如图所示电路中，两只相同的灯泡L1、L2在闭合开关后都能发光．过一会儿，两只灯泡突然都熄灭了，若电路发生的故障是灯L1灯丝断了，则电流表________示数；若电路发生的故障是灯L2灯丝断了，则电压表________示数．(均选填“有”或“无”)
【答案】无　有　
19.在如图所示的电路中，电源电压保持不变，闭合开关S，一段时间后，灯L突然熄灭．如果电路中只有一处故障且只发生在灯L或电阻R处，为了检测故障，将一完好的检测灯L′并联在L两端，观察到检测灯L′也不发光．电路中可能存在的故障是________________．若将检测灯L′重新并联到电阻R两端，________(选填“能”或“不能”)根据灯L和灯L′的发光情况判断出故障．
【答案】R断路或L短路　能　
20.“新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为此综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件_________的作用，具有优异的_________（选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯处发生_________。
【答案】 ①. 开关 ②. 绝缘 ③. 断路
21．如图所示的电路中，电源电压不变．闭合电键S，电路正常工作．（故障只发生在L或R上）
① 若过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则故障是______________；
② 若过了一会儿，灯L熄灭，两个电表的示数同时变小，则故障是____________．
【答案】（一定）R断路 （一定）L断路
22．在如图所示的电路中，电源电压保持不变，开关S处于闭合状态，小灯L不发光，电路中只有一个电表有示数．如果电路中只有一处故障且故障只可能发生在电阻R或小灯L上，则
（1）故障可能是______．
（2）请任选一种故障，对开关S由闭合到断开时两电表示数的变化情况作出判断．_____
【答案】L短路或L断路 当L断路时，电压表示数不变，电流表示数不变
23．通过如图所示电路图测量“2.5V 0.3A”电灯泡电功率，闭合开关，发现看不到小灯泡发光，想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因。测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。
Uab/V Ucd/V 电流表示数I/A 看不到灯亮的原因
情况一 2.10 0 0.30 ______
情况二 2.20 0.40 0.14 _____
【答案】灯短路 灯的实际功率太小
