(共24张PPT)
　实验题专题
基本仪器的使用与读数
一、刻度尺
注意事项：1.被测物体的长度应为末端对应的刻度值减去始端对应的刻度值。
2．使有刻度线的一侧紧靠被测物体，并与被测长度平行。
3．视线正对刻度读出数值，读数时看清分度值，并估读到分度值的下一位。若估读值为“零”，也要补上。
4．注意填空后面的单位是什么及有无单位。单位转换：1 cm＝10 mm。

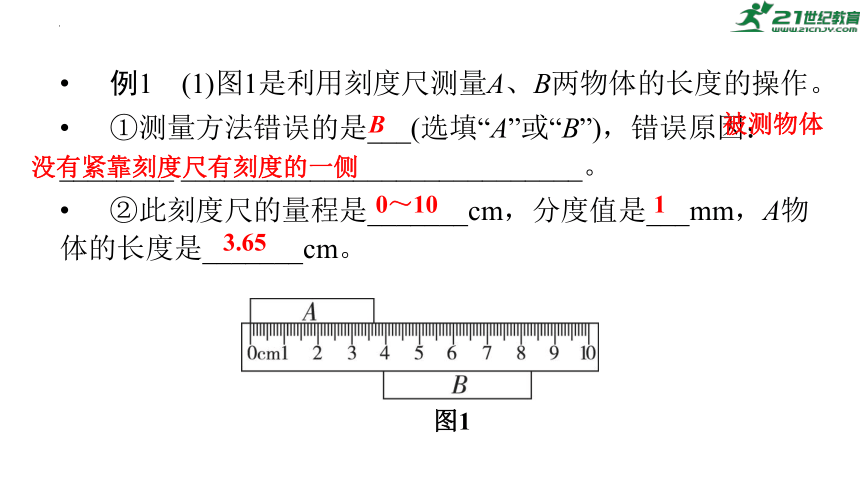

例1　(1)图1是利用刻度尺测量A、B两物体的长度的操作。
①测量方法错误的是___(选填“A”或“B”)，错误原因：________ ____________________________。
②此刻度尺的量程是_______cm，分度值是___mm，A物体的长度是_______cm。
B　
被测物体
没有紧靠刻度尺有刻度的一侧　
0～10　
1　
3.65　
图1

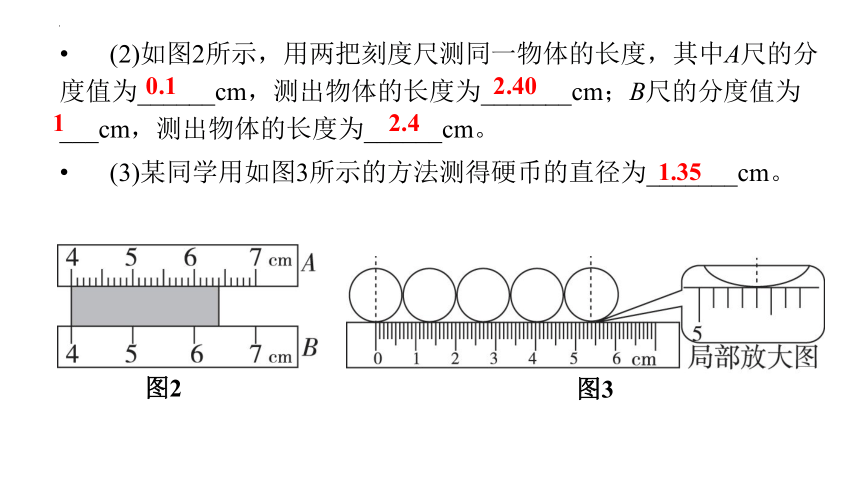

(2)如图2所示，用两把刻度尺测同一物体的长度，其中A尺的分度值为______cm，测出物体的长度为_______cm；B尺的分度值为___cm，测出物体的长度为______cm。
(3)某同学用如图3所示的方法测得硬币的直径为_______cm。
图2
图3
0.1　
2.40　
1　
2.4　
1.35　

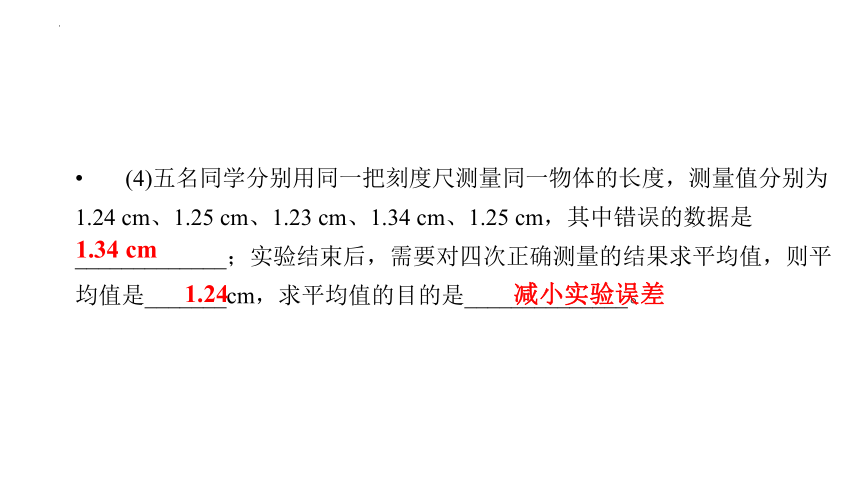

(4)五名同学分别用同一把刻度尺测量同一物体的长度，测量值分别为1.24 cm、1.25 cm、1.23 cm、1.34 cm、1.25 cm，其中错误的数据是_____________；实验结束后，需要对四次正确测量的结果求平均值，则平均值是_______cm，求平均值的目的是______________。
1.34 cm　
1.24　
减小实验误差　

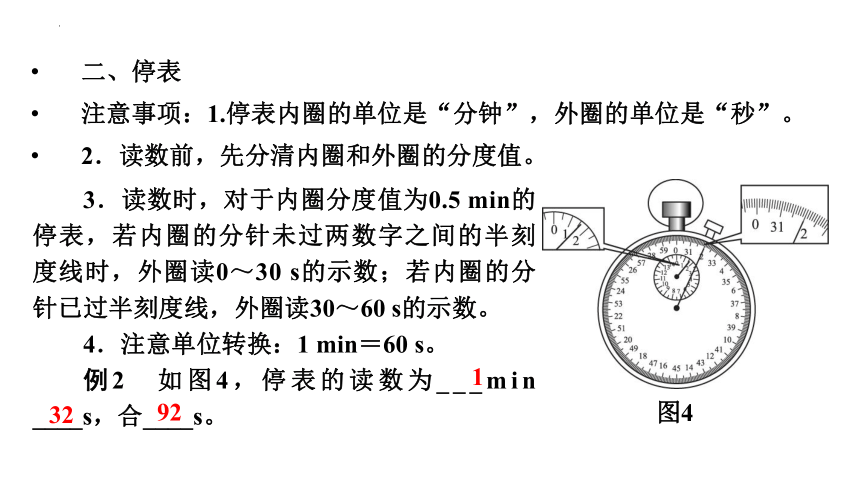

二、停表
注意事项：1.停表内圈的单位是“分钟”，外圈的单位是“秒”。
2．读数前，先分清内圈和外圈的分度值。
3．读数时，对于内圈分度值为0.5 min的停表，若内圈的分针未过两数字之间的半刻度线时，外圈读0～30 s的示数；若内圈的分针已过半刻度线，外圈读30～60 s的示数。
4．注意单位转换：1 min＝60 s。
例2　如图4，停表的读数为___min ____s，合____s。
图4
1　
32　
92　

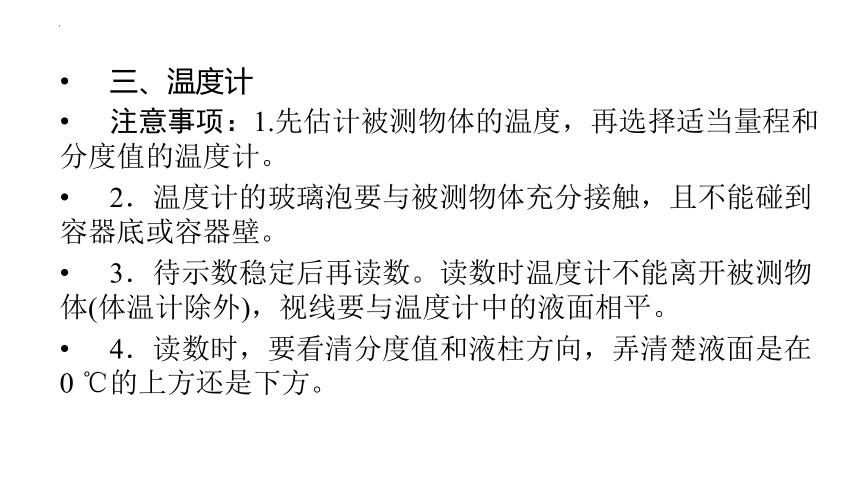

三、温度计
注意事项：1.先估计被测物体的温度，再选择适当量程和分度值的温度计。
2．温度计的玻璃泡要与被测物体充分接触，且不能碰到容器底或容器壁。
3．待示数稳定后再读数。读数时温度计不能离开被测物体(体温计除外)，视线要与温度计中的液面相平。
4．读数时，要看清分度值和液柱方向，弄清楚液面是在0 ℃的上方还是下方。

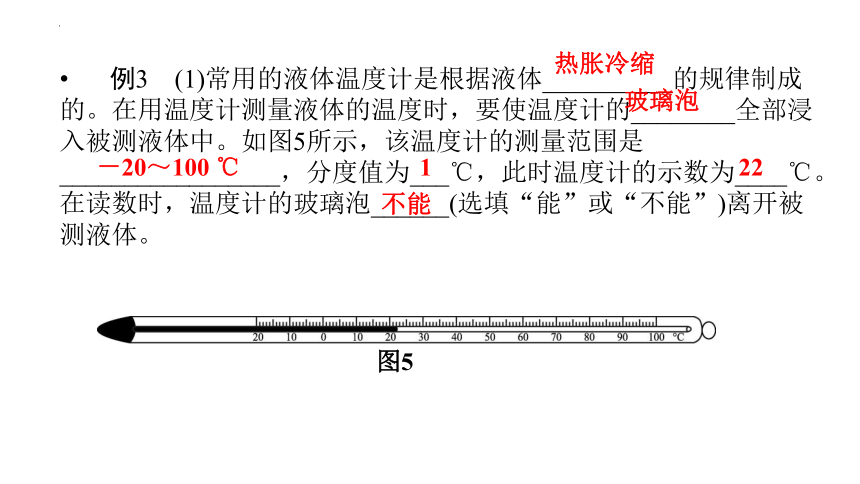

例3　(1)常用的液体温度计是根据液体__________的规律制成的。在用温度计测量液体的温度时，要使温度计的________全部浸入被测液体中。如图5所示，该温度计的测量范围是_________________，分度值为___℃，此时温度计的示数为____℃。在读数时，温度计的玻璃泡______(选填“能”或“不能”)离开被测液体。
热胀冷缩　
图5
玻璃泡　
－20～100 ℃　
1　
22　
不能　
(2)张明同学按如图6－甲所示的方法测量液体的温度，请指出其操作中存在的错误____________________________、________________ ______________。正确使用温度计测量A、B、C三种液体的温度，示数分别如图6－乙、丙、丁所示，则A液体的温度为____℃，B液体的温度为______℃，C液体的温度为____℃。
玻璃泡没有浸没在被测液体中　
图6
视线没有与温度
18　
计中的液面相平　
－14　
18　
四、量筒
注意事项：1.使用前要注意量筒的量程和分度值。
2．量筒要放在水平的工作台上，不能用手托着量筒读数。
3．读数时视线应与凹液面的最低处(或凸液面的最高处)相平。
4．注意单位转换：1 mL＝1 cm3。
例5　量筒或量杯是用来测量__________的工具。如图8－甲所示的量筒，分度值是_________；读数时如图8－甲所示，则读出的液体体积与真实值相比______(选填“偏大”或“偏小”)。如图8－乙所示，用量筒测量小石块的体积，该量筒的分度值是_________，液体的体积是____mL，小石块的体积是____cm3。
液体体积　
1 mL　
偏大　
2 mL　
20　
10　
图8
五、天平
注意事项：1.将天平放在水平台上，调平时先将游码归零，再调节平衡螺母使天平平衡。
2．加减砝码和移动游码时要用镊子，不能用手直接操作。
3．加砝码时要按从大到小的顺序。
4．在测量过程中不能调节平衡螺母。
例6　在“用天平测量固体的质量”实验中，某同学用天平测量石块的质量。
图9
(1)天平的实质是______(选填“省力”“费力”或“等臂”)杠杆，它的工作原理是________________。
等臂　
杠杆的平衡条件　
(2)将天平放置在________上，如图9－甲所示，然后把游码移到标尺左端的__________处，发现指针仍指在分度盘中线的右侧，如图9－乙所示，此时应将平衡螺母向____(选填“左”或“右”)调节。
水平台　
图9
零刻度线　
左　
(3)天平调平后，将石块放在天平的____(选填“左”或“右”)盘上，用______向天平的____(选填“左”或“右”)盘上加减砝码。根据石块的估计质量，向天平上加砝码时，应先加____(选填“大”或“小”)砝码。
(4)测量时，添加最小的砝码后指针指在分度盘中线的右侧，而取下最小的砝码后指针指在分度盘中线的左侧。这时应取下最小的砝码，调节______使天平平衡。
(5)某同学想测量家中勺子的质量，他
将其带到学校物理实验室，先用已调好的
天平测量勺子的质量，天平平衡时如图
9－丙所示，则勺子的质量为_______g。
左　
图9
镊子　
右　
大　
游码　
17.4　
六、弹簧测力计
注意事项：1.所测力的大小不能超过弹簧测力计的量程。
2．使用前应调零，并用手轻轻拉几下，防止弹簧被卡住。
3．应使弹簧测力计的轴线与所测力的方向一致，以免产生较大摩擦。
4．读数时，看清分度值。
例7　(1)弹簧测力计是利用在弹簧的弹性限度内，弹簧所受的拉力越大，弹簧的________越大的原理制成的。使用弹簧测力计时要明确弹簧测力计的量程和________。
弹簧测力计在使用前应检查指针________________ ____。
(2)利用弹簧测力计测某物体的重力时，应沿______方向进行调零。图10中弹簧测力计的量程是______N，分度值是______N；如果用这个弹簧测力计测量7 N的力，该弹簧测力计可能会______。根据力的作用是相互的和__________的知识可知，图10中所测物体的重力为______N，物体的质量为_____g。(g取10 N/g)
伸长量　
图10
分度值　
是否指在零刻度　
线上　
竖直　
0～5　
0.2　
损坏　
二力平衡　
3.6　
360　
(3)如图11所示，弹簧测力计和细线的重力及一切摩擦均不计，物重G＝3 N，则弹簧测力计A的示数为___N，弹簧测力计B的示数为___N。
3　
图11
3　
七、电流表
注意事项：1.电流表不能直接接到电源两端。
2．读数时一定要先看清量程和分度值，再根据指针对应的位置读数。
例8　如图12－甲所示的电路中，电流表测量的是通过______(选填“灯L1和灯L2”“灯L1”或“灯L2”)的电流。将电流表调零后接入电路，闭合开关S，发现指针偏转如图12－乙所示，其原因是____________________________。调整正确后再次闭合开关S，若电流表的指针位置如图12－丙所示，则电流表的分度值为_______A，示数为_______A；若电流表用0～3 A的量程，闭合开关S后指针位置仍如图12－丙所示，则电流表的分度值为______A，示数为______A。
灯L2　
电流表的正、负接线柱接反了　
0.02　
0.28　
0.1　
1.4　
图12
八、电压表
注意事项：1.电压表可以直接接到电源两端，此时测电源电压。
2．读数时一定要先看清量程和分度值，再根据指针对应的位置读数。
例9　图13所示是______表的表盘，当用它的“－”和“3”两接线柱时，它的分度值是_________，指针所指的示数是_________；当用它的“－”和“15”两接线柱时，指针所指的示数是________。
图13
电压　
0.1 V　
1.6 V　
8 V　
九、电能表
注意事项：1.电能表应接在入户电路总开关前。
2．电能表所在电路接入的用电器的总功率不能超过额定最大电流乘以220 V。
3．电能表示数的单位是W·h(度)，最后一格的数字是小数位。
4．电能表上的“n r/(W·h)”表示每消耗1 W·h的电能，转盘转过n转。
例10　电能表是用来测____________________的仪表。小天家电能表上月初的示数为 ，上月底的示数如图14所示，则小天家上月消耗的电能为_____W·h。若电价为0.5元/(W·h)，则上月小天家应交电费____元。该电能表的参数表明，小天家的用电器总功率不能超过__________W。将某用电器单独接在该电能表上正常工作3 min，电能表的转盘转了300转，则该用电器在上述时间
内消耗的电能为______W·h，合___________J，
该用电器的实际功率为__________W。
消耗电能(或电功)　
图14
130　
65　
8 800　
0.1　
3.6×105　
2 000　
