(共12张PPT)
人教版 选择性必修第二册
2.2法拉第电磁感应定律
第二章 电磁感应

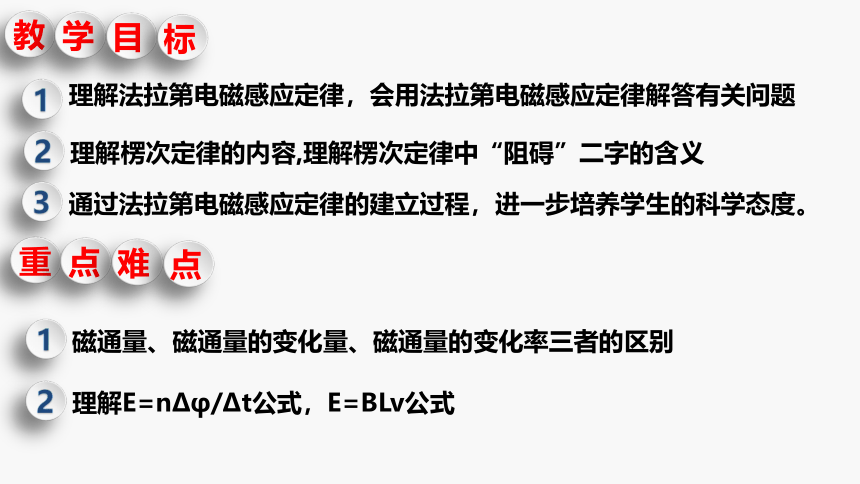

教
学
目
标
1
理解法拉第电磁感应定律，会用法拉第电磁感应定律解答有关问题
2
理解楞次定律的内容,理解楞次定律中“阻碍”二字的含义
3
通过法拉第电磁感应定律的建立过程，进一步培养学生的科学态度。
重
点
难
点
1
磁通量、磁通量的变化量、磁通量的变化率三者的区别
2
理解E=nΔφ/Δt公式，E=BLv公式

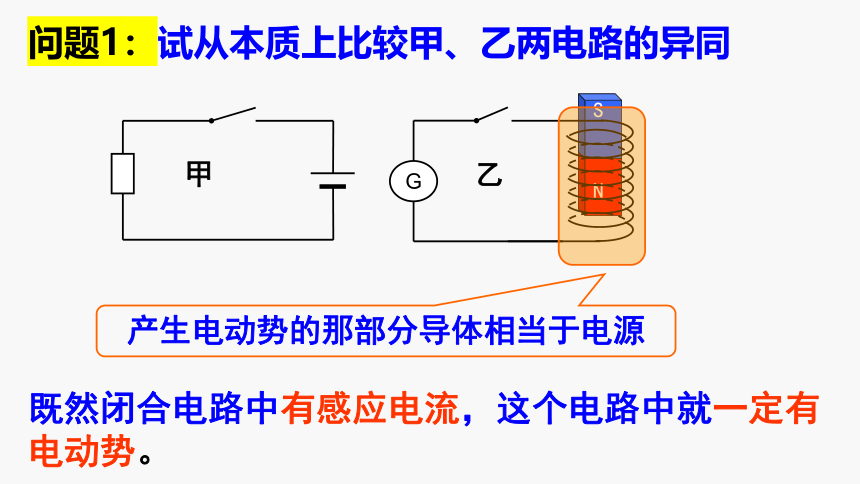

问题1：试从本质上比较甲、乙两电路的异同
既然闭合电路中有感应电流，这个电路中就一定有电动势。
甲
N
S
G
乙
产生电动势的那部分导体相当于电源

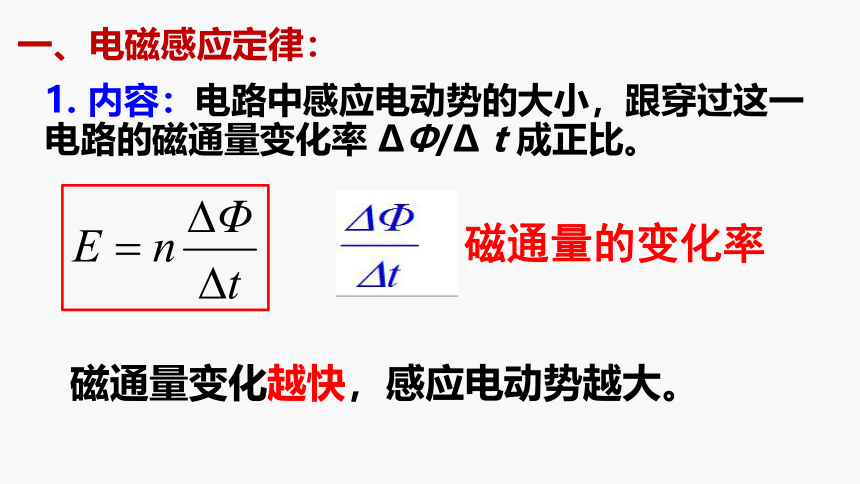

1. 内容：电路中感应电动势的大小，跟穿过这一电路的磁通量变化率 ΔΦ/Δ t 成正比。
一、电磁感应定律：
磁通量的变化率
磁通量变化越快，感应电动势越大。

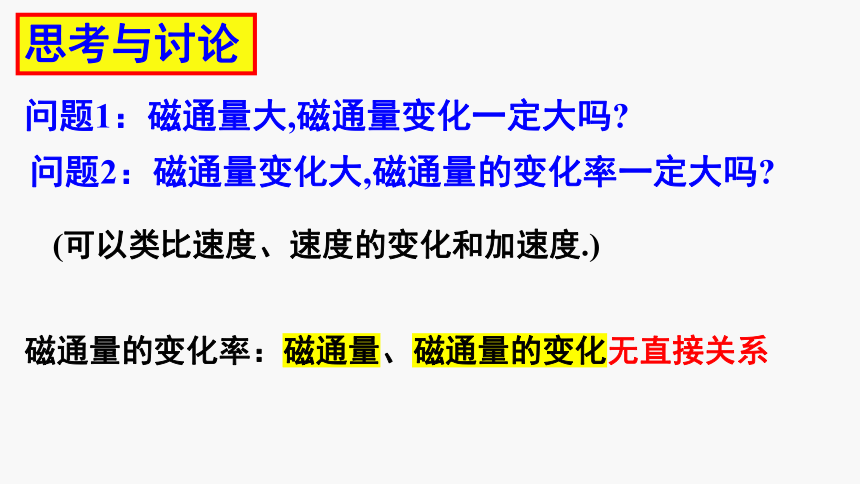

问题1：磁通量大,磁通量变化一定大吗
问题2：磁通量变化大,磁通量的变化率一定大吗
(可以类比速度、速度的变化和加速度.)
磁通量的变化率：磁通量、磁通量的变化无直接关系
思考与讨论

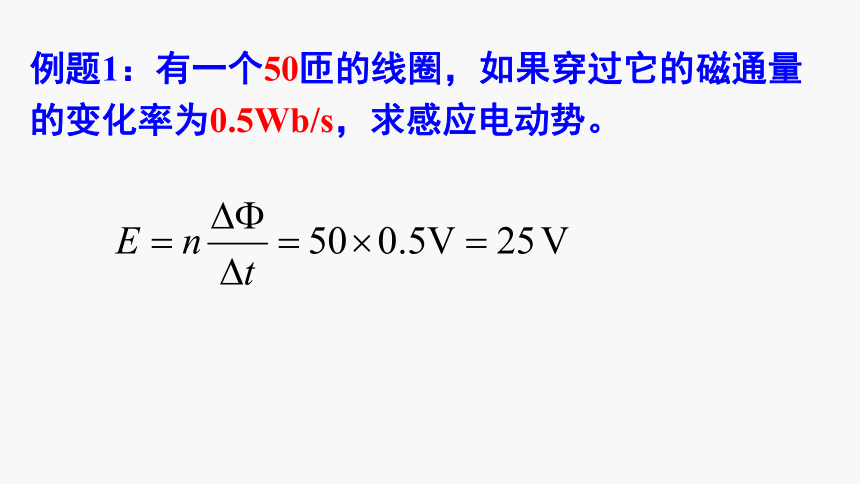

例题1：有一个50匝的线圈，如果穿过它的磁通量的变化率为0.5Wb/s，求感应电动势。
例题2：一个100匝的线圈，在0.5s内穿过它的磁通量从0.01Wb增加到0.09Wb。
求线圈中的感应电动势。
二、导体切割磁感线运动时的感应电动势
θ
v
B
=Vsinθ
V1
L
v
B
L 是圆弧切割磁感线的有效长度
曲线切割磁感线时的感应电动势
E=BLv
ω
A
O
A'
导体转动切割磁感线
1.关于电磁感应，下述说法中正确的是( )
A.穿过线圈的磁通量越大,感应电动势越大
B.穿过线圈的磁通量为零,感应电动势一定为零
C.穿过线圈的磁通量的变化越大,感应电动势越大
D.穿过线圈的磁通量变化越快,感应电动势越大
D
课堂练习
2.如图所示，n=100匝的线框垂直放在匀强磁场中，线框面积为S=20 cm2，线框的总电阻为R=20 Ω，若磁场的磁感应强度在△t=0.2 s的时间内由0.1 T增加到0.5 T，则下面说法正确的是( )
A．线框中的感应电流方向是顺时针
B．线框中的感应电流方向是逆时针
C．产生的感应电动势大小为E=0.4 V
D．产生的感应电流大小为I=0.2 A
BC
3.如图,有一匀强磁场B=1.0×10-3T，在垂直磁场的平面内,有一金属棒AO,绕平行于磁场的O轴顺时针转动,已知棒长L=0.20m，角速度ω=20rad/s.
求：棒产生的感应电动势有多大？
