高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
第4节电能的输送
以上关系是有效值间的关系，对最大值也适用，但对某时刻的瞬时值其关系不成立。
知识回顾

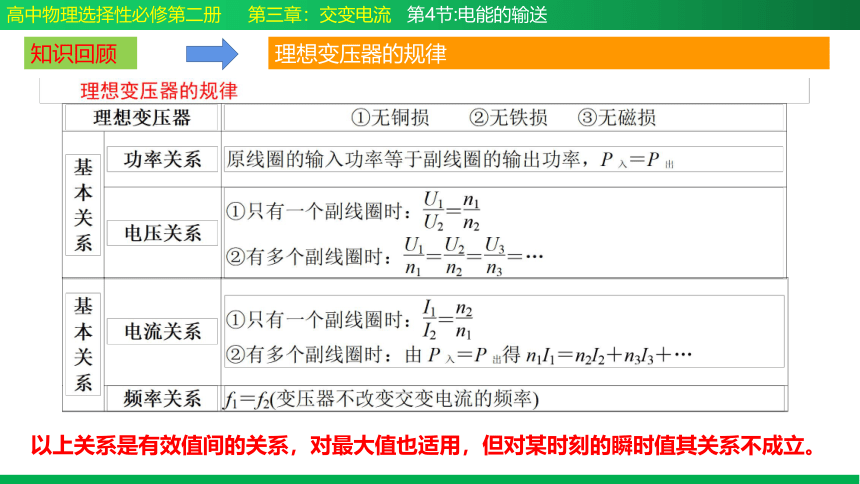

理想变压器的规律
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
秦山核电站
内蒙古准格尔热电厂
达板城风力发电站
三峡水电站
发电的地方：为了合理的利用能源和保护环境,发电站要建在靠近这些能源的地方（一般离城市较远）.
用电的地方却很多，有的地方离发电站很远,因此需要把电能输送到远方,这就涉及电能的输送问题．
城市
距离远
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
可靠
指保证供电线路可靠地工作，故障少。
保质
保证电能的质量——电压和频率稳定。
经济
输电线路建造和运行的费用低，电能损耗少。
输送电能的基本要求
输送电能的基本要求
可靠、保质和经济
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
观察实验
如何解释实验现象？
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送

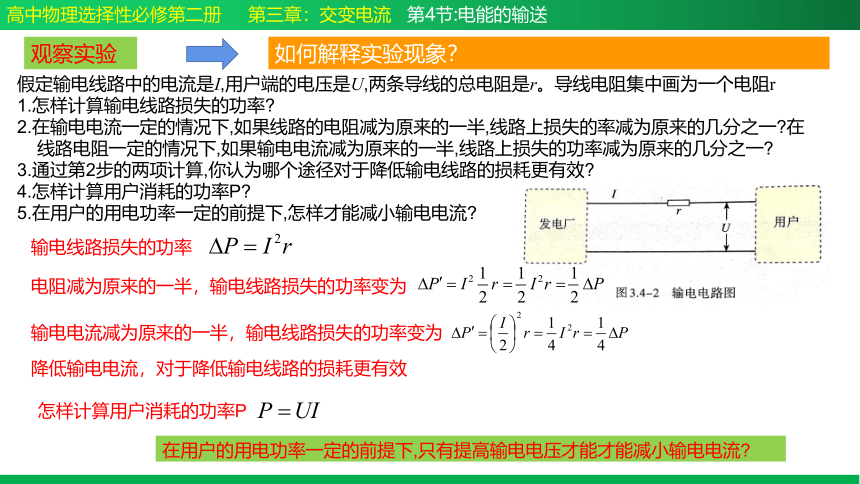

假定输电线路中的电流是I,用户端的电压是U,两条导线的总电阻是r。导线电阻集中画为一个电阻r
1.怎样计算输电线路损失的功率
2.在输电电流一定的情况下,如果线路的电阻减为原来的一半,线路上损失的率减为原来的几分之一 在
线路电阻一定的情况下,如果输电电流减为原来的一半,线路上损失的功率减为原来的几分之一
3.通过第2步的两项计算,你认为哪个途径对于降低输电线路的损耗更有效
4.怎样计算用户消耗的功率P
5.在用户的用电功率一定的前提下,怎样才能减小输电电流
输电线路损失的功率
电阻减为原来的一半，输电线路损失的功率变为
降低输电电流，对于降低输电线路的损耗更有效
怎样计算用户消耗的功率P
在用户的用电功率一定的前提下,只有提高输电电压才能才能减小输电电流
输电电流减为原来的一半，输电线路损失的功率变为
高压输电

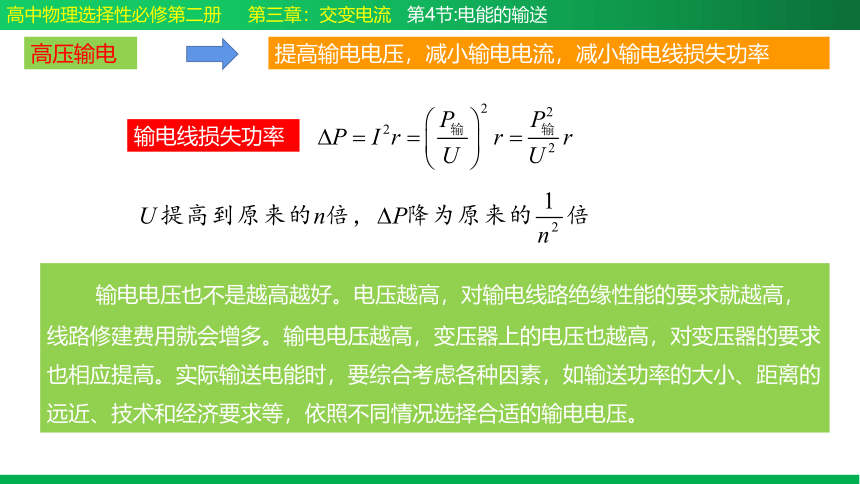

提高输电电压，减小输电电流，减小输电线损失功率
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
输电线损失功率
输电电压也不是越高越好。电压越高，对输电线路绝缘性能的要求就越高，线路修建费用就会增多。输电电压越高，变压器上的电压也越高，对变压器的要求也相应提高。实际输送电能时，要综合考虑各种因素，如输送功率的大小、距离的远近、技术和经济要求等，依照不同情况选择合适的输电电压。

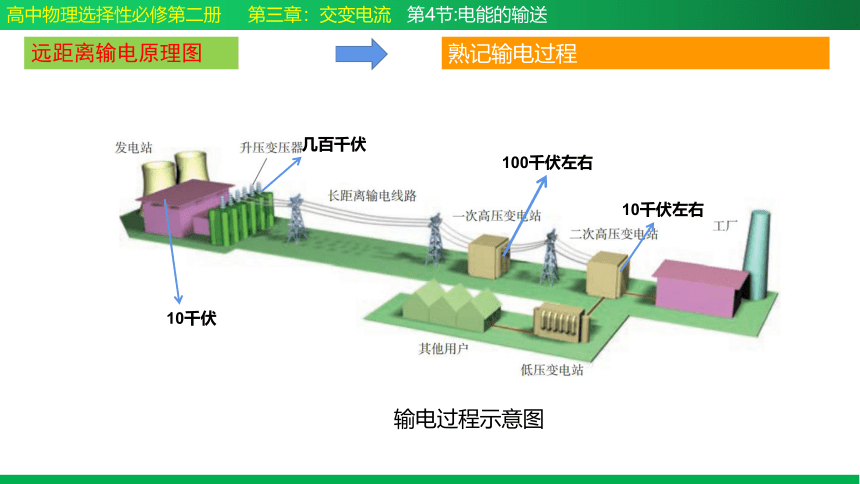

远距离输电原理图
熟记输电过程
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
10千伏
几百千伏
100千伏左右
10千伏左右
输电过程示意图
远距离输电
整个输电回路中各个物理量的关系
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
功率关系：
电压关系：
电流关系：
特别注意
输电线损失功率
电网供电
电网供电的优点
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
电网供电
优点：合理调度电力，减少断电风险
通过网状的输电线、变电站，将许多电厂和广大用户连接起来
1．为减少远距离输电的损耗从而降低电费价格，可采取的措施有（　　）
A．提高输送功率
B．应用超导体材料做输电线
C．提高高压输电的电压
D．减小输电导线的横截面积
C
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
2．浙福线的投运让福建电网实现了从500千伏超高压到1000千伏特高压的跨越，福建从此进入“特高压”时代。在输送功率不变、不考虑其它因素影响的情况下，采用“特高压”输电后，输电线上的电压损失减少到“超高压”的（　　）
A．10% B．25% C．50% D．75%
C
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
3．如图所示为远距离输电的示意图，已知交流电源电压为U，升压变压器的原副线圈匝数比为1：m，降压变压器的原副线圈匝数比为n：1，负载R正常工作。现输电距离增大，输电线电阻随之增大，若要保证负载仍能正常工作，只改变选项中的一个量，下列做法可行的是（　　）
A．增大m B．减小m C．减小n D．减小U
A
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
4．如图为远距离输电的示意图，T1为升压变压器，原、副线圈匝数分别为n1、n2，T2为降压变压器，原、副线圈匝数分别为n3、n4，输电线的等效电阻为R。若发电机的输出电压不变，则下列叙述正确的是（　　）
A．只增大T1的原线圈匝数n1，则R消耗的功率增大
B．若 ，则电压表V1和V2的示数相等
C．当用户总电阻减小时，R消耗的功率减小
D．当用户总电阻减小时，电压表V1和V2的示数都变小
A
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
5．下列关于减小远距离输电导线上热损耗的说法中，正确的是（　　）
A．因为热功率 ，所以应降低输送电压，增大输电导线电阻，才能减小输电导线上的热损耗
B．因为热功率P＝IU，所以应采用低电压、小电流输电，才能减小输电导线上的热损耗
C．因为热功率P＝I2R，所以可采用减小输电线电阻或减小输送电流的方法来减小输电导线上的热损耗
D．以上说法均不正确
C
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
6．如图所示为远距离输电线路的示意图，若发电机的输出电压不变，则下列叙述中正确的是（　　）
A．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关
B．输电线中的电流只由升压变压器原、副线圈的匝数比决定
C．升压变压器的输出电压等于降压变压器的输入电压
D．当用户用电器的总电阻减小时，输电线上损失的功率增大
D
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
7．照明供电线路的路端电压基本上是保持不变的，可是我们在晚上七八点钟用电高峰时开灯，点灯比深夜时要显得暗些，这是因为此时（　　）
A．总电阻比深夜时大，干路电流小，每盏灯分到的电压就小
B．总电阻比深夜时大，干路电流小，每一支路的电流就小
C．总电阻比深夜时小，干路电流大，输电线上损失电压大
D．干路电流一定， 支路比深夜多，输电线上损失电压大
C
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
8．某电站不用变压器直接向用户输送电能，若输电功率为P，输电电压为U，输电线电阻为R，用户得到的电压为U'，则下列说法中正确的是（　　 ）
A．输电线上损失电压为
B．输电线上损失电功率为
C．用户得到的功率为
D．用户得到的功率为
ABD
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
9．如图所示，一小水电站，输出的电功率为P=20kW，输出电压U0=400V，经理想升压变压器T1升压后远距离输送，升压变压器T1的匝数比n1:n2=1:5，输电线总电阻为r=10Ω，最后经理想降压变压器T2降为220V向用户供电。下列说法正确的是（　 　）
A．输电线上的电流为50A
B．用户得到的电功率为19kW
C．输电线上损失的电压为500V
D．变压器T2的匝数比n3:n4=95:11
BD
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
10．如图所示，某小型水电站发电机的输出电压U1=250V，经升压变压器和降压变压器后为养殖场供电。已知输电线的总电阻R线=5Ω，输电线上损失的功率P线=2KW，养殖场共有1100盏标有“220V 40W”字样的灯泡正常工作（除此之外没有其他用电器）。假设两个变压器均为理想变压器，下列说法正确的是（　　）
A．输电线上的电流I线=20A
B．升压变压器的匝数比n1:n2=1:10
C．降压变压器的匝数比n3:n4=10:1
D．发电机的输出功率为44kW
A
高中物理选择性必修第二册 第三章：交变电流 第4节:电能的输送
