高中物理选择性必修第二册 第四章：电磁振荡与电磁波 第4节:电磁波谱
第4节电磁波谱
高中物理选择性必修第二册 第二章：安培力与洛伦兹力

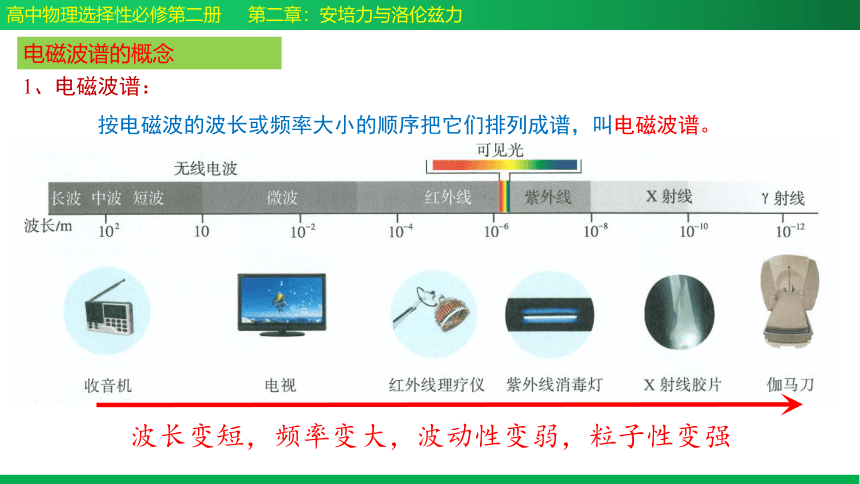

电磁波谱的概念
1、电磁波谱：
按电磁波的波长或频率大小的顺序把它们排列成谱，叫电磁波谱。
波长变短，频率变大，波动性变弱，粒子性变强

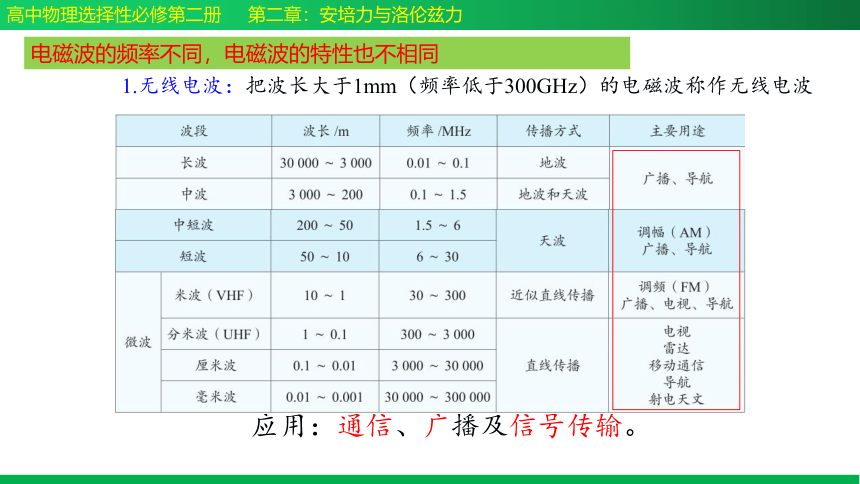

1.无线电波：把波长大于1mm（频率低于300GHz）的电磁波称作无线电波
应用：通信、广播及信号传输。
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
电磁波的频率不同，电磁波的特性也不相同

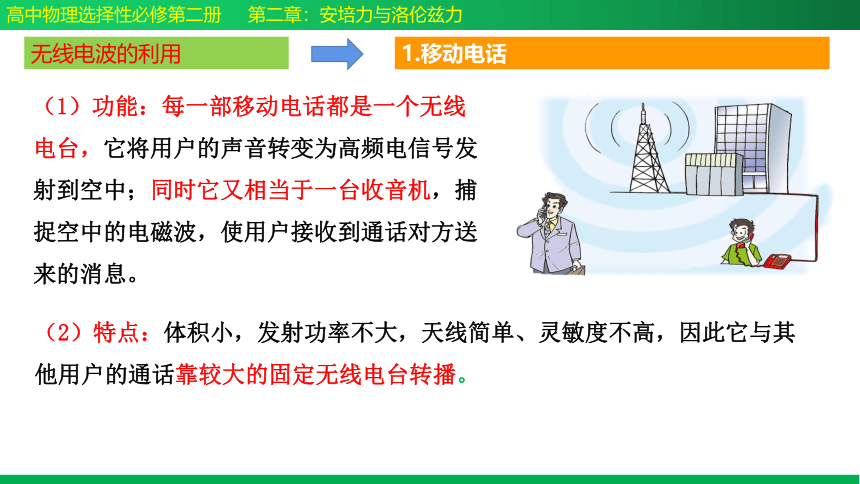

（1）功能：每一部移动电话都是一个无线电台，它将用户的声音转变为高频电信号发射到空中；同时它又相当于一台收音机，捕捉空中的电磁波，使用户接收到通话对方送来的消息。
（2）特点：体积小，发射功率不大，天线简单、灵敏度不高，因此它与其他用户的通话靠较大的固定无线电台转播。
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
无线电波的利用
1.移动电话

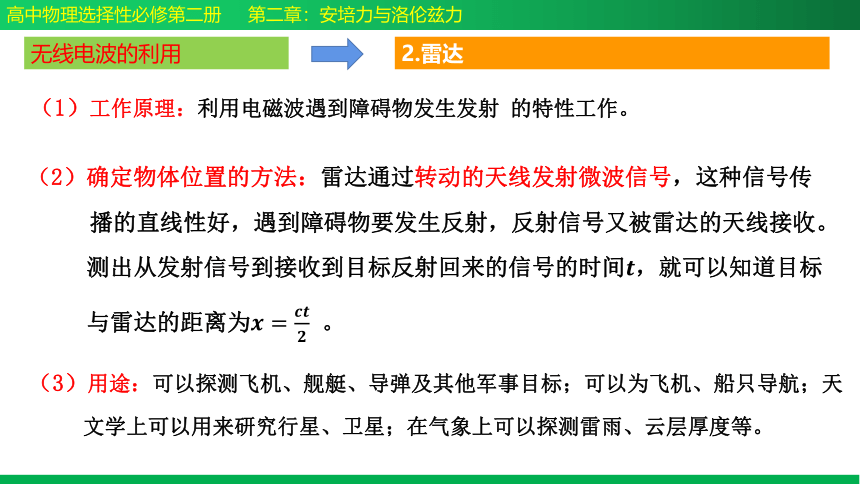

（1）工作原理：利用电磁波遇到障碍物发生发射 的特性工作。
（2）确定物体位置的方法：雷达通过转动的天线发射微波信号，这种信号传
播的直线性好，遇到障碍物要发生反射，反射信号又被雷达的天线接收。
测出从发射信号到接收到目标反射回来的信号的时间，就可以知道目标
与雷达的距离为 。
（3）用途：可以探测飞机、舰艇、导弹及其他军事目标；可以为飞机、船只导航；天
文学上可以用来研究行星、卫星；在气象上可以探测雷雨、云层厚度等。
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
无线电波的利用
2.雷达

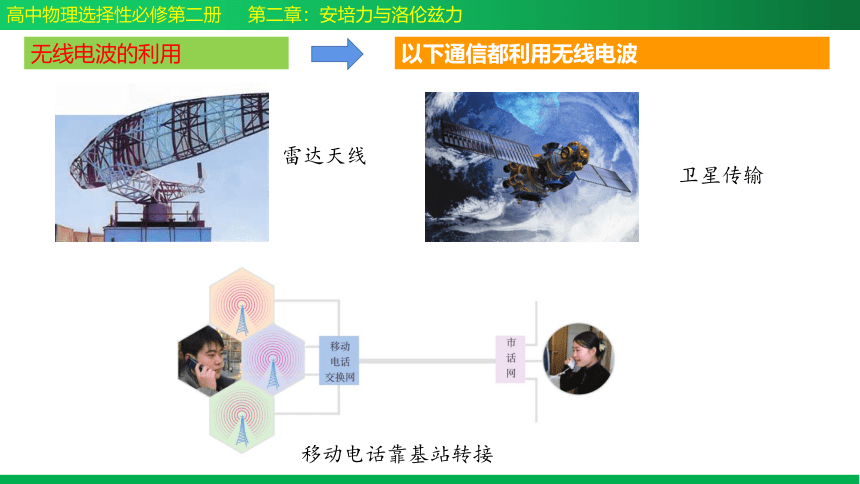

雷达天线
卫星传输
移动电话靠基站转接
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
无线电波的利用
以下通信都利用无线电波

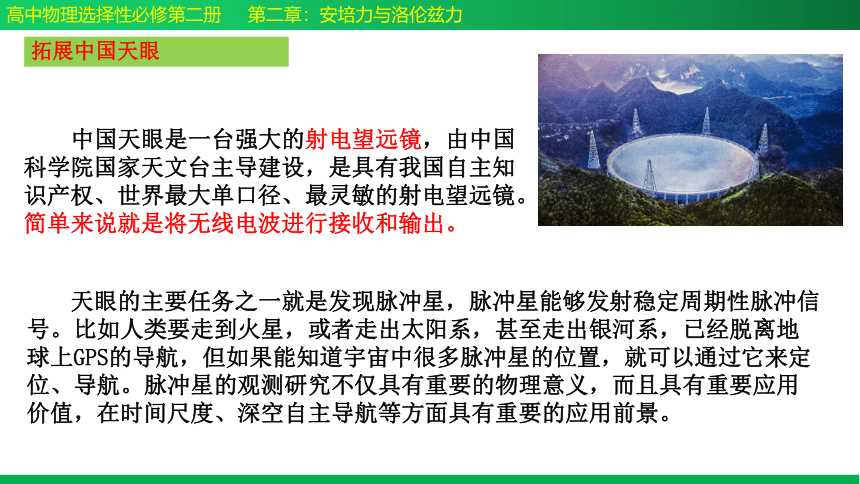

中国天眼是一台强大的射电望远镜，由中国科学院国家天文台主导建设，是具有我国自主知识产权、世界最大单口径、最灵敏的射电望远镜。简单来说就是将无线电波进行接收和输出。
天眼的主要任务之一就是发现脉冲星，脉冲星能够发射稳定周期性脉冲信号。比如人类要走到火星，或者走出太阳系，甚至走出银河系，已经脱离地球上GPS的导航，但如果能知道宇宙中很多脉冲星的位置，就可以通过它来定位、导航。脉冲星的观测研究不仅具有重要的物理意义，而且具有重要应用价值，在时间尺度、深空自主导航等方面具有重要的应用前景。
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
拓展中国天眼
高中物理选择性必修第二册 第二章：安培力与洛伦兹力

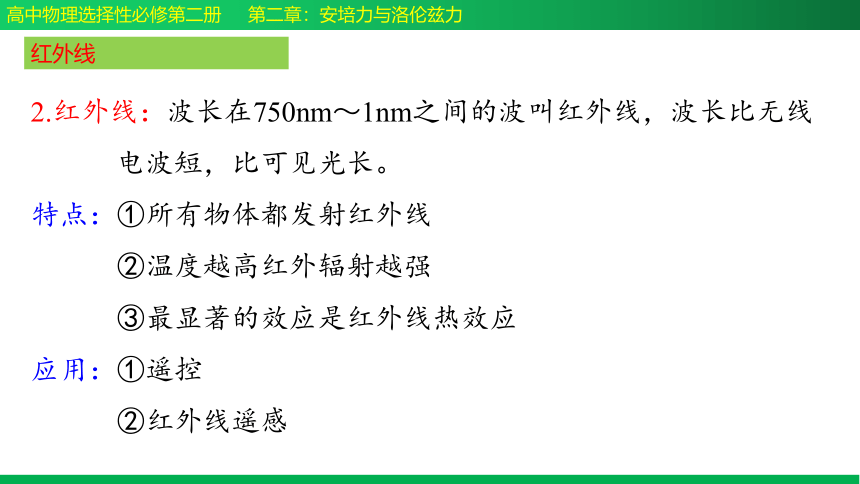

红外线
2.红外线：波长在750nm～1nm之间的波叫红外线，波长比无线
电波短，比可见光长。
特点：①所有物体都发射红外线
②温度越高红外辐射越强
③最显著的效应是红外线热效应
应用：①遥控
②红外线遥感
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
红外线的用途
红外摄影、红外遥感技术.

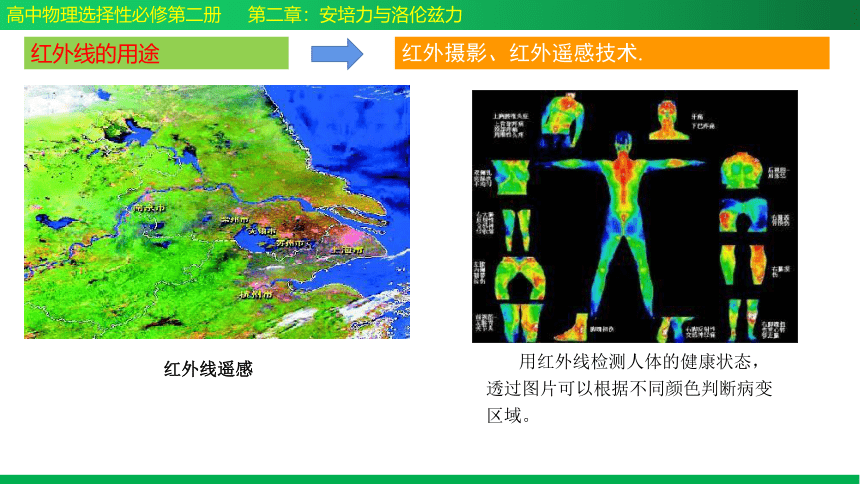

红外线遥感
利 用红外线检测人体的健康状态，
透过图片可以根据不同颜色判断病变区域。
夜视仪
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
红外线的用途
红外摄影、红外遥感技术.
红外线照片
卫星遥感成像
遥感照片
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
红外线的用途
红外摄影、红外遥感技术.
红外线体温枪测量人体温度
红外线烤箱
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
可见光及其分类
红、橙、黄、绿、蓝、靛、紫
3.可见光：能使人的眼睛产生视觉效应的电磁波，称为可见光。可见光的波长
为400nm 760nm。
分类：红、橙、黄、绿、蓝、靛、紫
注意：①光的颜色是由频率决定的；②所有光在真空中波速都相同；③光进入介质中波速、波长都要改变，但频率不变；④在同一介质中，频率越高，波速越小。
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
紫外线
紫外线的波长范围、特点和应用
4.紫外线：在紫光之外，波长范围为5 370nm的电磁波是紫外线。
特点：
①紫外线具有较高的能量，足以破坏细胞核中的物质；
②紫外线具有荧光效应；
③紫外线有化学作用，用紫外线照相能清晰地分辨出留在纸上的指纹；
应用：
①杀菌消毒；
②促进钙的吸收，但过强的紫外线会伤害眼睛和皮肤；③防伪措施。
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
紫外线
紫外线的应用
紫外线消毒
紫外线荧光效应防伪
晒太阳促
进钙的吸收
紫外光刻机
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
X射线和γ射线
X射线和γ射线的特性和应用
5.X射线：波长比紫外线更短的电磁波。
特点：①X射线对生命物质有较强的作用，过量的X射线辐射会引起生物体的病变；
②X射线具有很强的穿透本领，可以用来检查人体的内部器官。
应用：①医学上，X光片
②在工业上，利用X射线检查金属构件内部的缺陷。
③生活中：安全检查。
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
X射线和γ射线
X射线和γ射线的特性和应用
拍片
安检
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
放疗
金属探测
X射线和γ射线
X射线和γ射线的特性和应用
1．新冠肺炎疫情突发，中华儿女风雨同舟、守望相助，筑起了抗击疫情的巍峨长城。志愿者用非接触式体温测量仪，通过人体辐射的红外线测量体温，防控人员用紫外线灯在无人的环境下消杀病毒，为人民健康保驾护航。红外线和紫外线都是电磁波，下列关于电磁波的说法不正确的是（　　）
A．γ射线是波长最短的电磁波，它比x射线的频率还要高
B．光也是电磁波，电磁波是横波
C．电磁波中最容易发生干涉、衍射现象的是无线电波
D．紫外线有显著的热作用，常用于遥感技术中
D
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
2．2020年初，在抗击2019-nCoV，红外线体温计发挥了重要作用。下列关于红外线的说法中正确的是（　　）
A．红外线的波长比紫外线短
B．红外线是肉眼可以观察到的
C．红外遥感是利用红外线波长长，更容易发生衍射
D．高温物体辐射红外线，低温物体不辐射红外线
C
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
3．关于电磁波的特性，下列说法正确的是（　　）
A．X射线可深入骨骼，杀死病变细胞
B．红外遥感是利用了红外线波长较长的特点
C．验钞机检验钞票真伪体现了紫光的荧光作用
D．一切物体都在不停地辐射紫外线，温度越高，辐射越强
B
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
4．如图是按电磁波的波长顺序排列起来的电磁波谱。某电磁波的能量值为6.63×10-19J，可见光的能量范围是2.61×10-10J-4.96×10-19J．普朗克常量为6.63×10-34J.S．则该电磁波（　　）
A．波长为3×10-7m
B．频率为2×1015Hz
C．是可见光
D．是紫外线
AD
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
5．我国“可见光通信系统关键技术研究”获得重大突破——可见光通信的实时通信速率已经提高至50 Gbps，相当于0.2 s即可下载一部高清电影。关于可见光，下列说法正确的是（　 　）
A．可见光中的红光比紫光的频率低
B．可见光不属于电磁波
C．可见光波长越长，越容易发生明显衍射
D．可见光从空气进入水中后，其频率不变，但是波长变短
ACD
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
6．关于紫外线的作用和特性，下列说法正确的是（　　）
A．一切物体都在不停地辐射紫外线
B．紫外线具有较强的穿透能力，可以穿透人的皮肤、破坏内脏器官
C．紫外线能杀菌消毒是因为紫外线具有较高的能量，可以穿透细胞膜
D．紫外线具有荧光作用
CD
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
7．下列关于电磁波的说法正确的是（　　）
A．麦克斯韦提出：变化的磁场一定产生变化的电场，变化的电场一定产生变化的磁场
B．各种电磁波在真空中的传播速度与光速一样，为3×108m/s
C．X射线的穿透能力较强，医院透视用的是X射线
D．红外线是波长比可见光波长还长的电磁波，常用于医院和食品消毒
BC
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
8．下列说法不正确的是（　　）
A．微波炉中使用的微波是一种无线电波
B．所有物体都会发射红外线，热物体的红外线辐射比冷物体的红外线辐射强
C．可见光也是一种电磁波，不同颜色的光是波长（频率）范围不同的电磁波
D．太阳辐射中含有可见光、红外线、紫外线，同时还有X射线、γ射线，但无无线电波
AD
高中物理选择性必修第二册 第二章：安培力与洛伦兹力
